LMR51430 是寬 V 在 ，易于使用的 SIMPLE SWITCHER 電源轉換器同步降壓轉換器，能夠驅動高達 3A 的負載電流。該器件具有 4.5 V 至 36 V 的寬輸入范圍，適用于各種工業應用，適用于非穩壓電源的電源調節。

該LMR51430在 500kHz 和 1.1MHz 的開關頻率下運行，以支持使用相對較小的電感器來優化解決方案尺寸。該器件具有 PFM 版本，可在輕負載下實現高效率，FPWM 版本可在整個負載范圍內實現恒定頻率和小輸出電壓紋波。軟啟動和補償電路在內部實現，這使得該器件可以使用最少的外部元件。
*附件：lmr51430.pdf

該器件具有內置保護功能，例如逐周期電流限制、打嗝模式短路保護和在功率耗散過大的情況下進行熱關斷。LMR51430 采用 6 引腳 SOT-23 封裝。

特性

• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 專為堅固耐用的工業應用而配置
  • 4.5V 至 36V 輸入電壓范圍
  • 3A 連續輸出電流
  • 70ns 最小導通時間
  • 500kHz 和 1.1MHz 固定開關頻率選項
  • –40°C 至 150°C 結溫范圍
  • 98% 最大占空比
  • 使用預偏置輸出啟動
  • 帶打嗝模式的內部短路保護
  • ±1.5% 容差電壓基準
  • 精確啟用
• 解決方案體積小，易于使用
  • 集成同步整流
  • 內部補償，易于使用
  • SOT-23 封裝
• 與 TPS54202 和 TPS54302 引腳對引腳兼容
• 提供 PFM 和強制 PWM （FPWM） 選項

參數

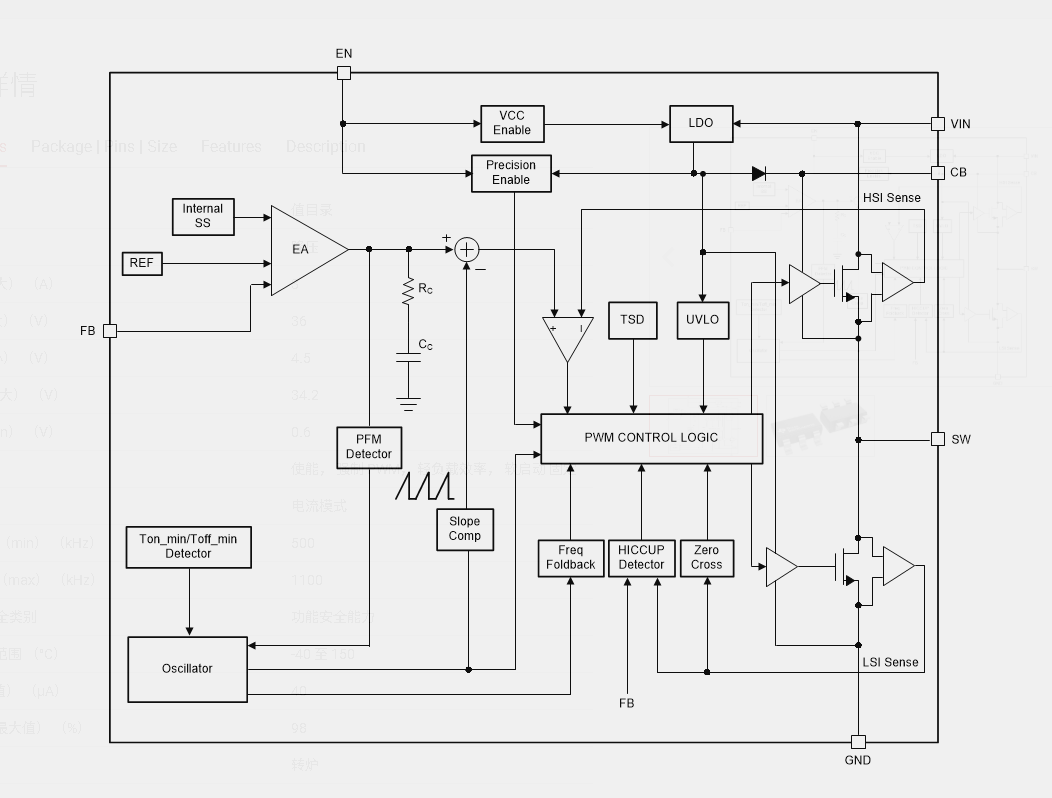

方框圖

1. 產品概述

LMR51430是一款簡單易用的同步降壓（Buck）DC-DC轉換器，專為苛刻的工業應用設計，具有寬輸入電壓范圍（4.5V至36V）和高效率。該轉換器可提供高達3A的連續輸出電流，適用于各種寬輸入電壓范圍的電源轉換需求。

2. 主要特性

2.1 輸入與輸出電壓

• ?輸入電壓范圍?：4.5V至36V。
• ?輸出電壓?：可調，通過電阻分壓器設置。

2.2 輸出電流與效率

• ?連續輸出電流?：高達3A。
• ?高效率?：支持脈沖頻率調制（PFM）和強制脈沖寬度調制（FPWM）模式，以在不同負載條件下保持高效率。

2.3 開關頻率

• ?固定開關頻率?：500kHz或1.1MHz可選。

2.4 功能安全

• ?功能安全能力?：提供文檔支持功能安全系統設計。

2.5 其他功能

• ?內部補償?：簡化設計，減少外部元件數量。
• ?同步整流?：提高轉換效率。
• ?集成保護?：包括過流保護、短路保護和熱關斷。
• ?軟啟動?：避免啟動時的浪涌電流。
• ?小封裝?：6引腳SOT-23封裝，節省空間。

3. 封裝與溫度等級

• ?封裝?：6引腳SOT-23封裝。
• ?溫度等級?：–40°C至+150°C（結溫）。

4. 應用領域

• ?家用電器?
• ?樓宇自動化?
• ?電機驅動?
• ?通用寬輸入電壓電源供應?

5. 關鍵參數

• ?輸出電壓容差?：±1.5%。
• ?靜態電流?：典型值65μA（非切換狀態）。
• ?熱關斷溫度?：163°C（典型值）。
• ?啟動電壓?：4.5V（典型值）。

6. 設計指南

• ?輸出電壓設置?：通過連接至FB引腳的電阻分壓器設置。
• ?電感選擇?：根據所需的輸出電流和紋波要求選擇合適的電感值。
• ?輸出電容?：推薦使用低ESR陶瓷電容，以減小輸出電壓紋波。
• ?布局建議?：輸入和輸出電容應盡可能靠近IC放置，以減少環路面積和降低EMI。

7. 保護功能

• ?過流保護?：包括周期限流和打嗝模式的短路保護。
• ?熱關斷?：防止IC在過熱時損壞。
• ?欠壓鎖定?：確保輸入電壓在安全范圍內。

8. 文檔與支持

Texas Instruments提供了詳細的數據手冊、應用筆記、設計工具和支持資源。用戶可以通過TI的官方網站獲取最新文檔、使用WEBENCH? Power Designer進行定制設計，并獲取社區支持。
