TPS62441-Q1 汽車類 2.75V 至 6V、雙通道 1A 輸出、頻率可調的降壓轉換器數據手冊

科技綠洲 ? 2025-06-07 15:53 ? 次閱讀

TPS6244x-Q1 是一系列引腳對引腳雙通道 1A、雙通道 2A 或 3A 和 1A 高效且易于使用的同步降壓直流/直流轉換器。它們基于峰值電流模式控制拓撲。這些器件專為信息娛樂和高級駕駛員輔助系統等汽車應用而設計。在高環境溫度下,低電阻開關允許高達 3A 的連續輸出電流和高達 4A 的總最大輸出電流。開關頻率可在 1.8 MHz 至 4 MHz 范圍內進行外部調節,也可與 2 MHz 至 4 MHz 的外部時鐘同步。在 PWM 和 PFM 模式下,TPS6244x-Q1 會在輕負載時自動進入省電模式,以在整個負載范圍內保持高效率。TPS6244x-Q1 在 PWM 模式下提供 1% 的輸出電壓精度,這有助于設計具有高輸出電壓精度的電源。
*附件:tps62441-q1.pdf

TPS6244x-Q1 提供可調電壓版本,采用 VQFN 封裝。

特性

  • 符合 AEC-Q100 標準,適用于汽車應用
    • 器件溫度等級 1:–40°C 至 +125°C T一個
  • 功能安全
  • 輸入電壓范圍:2.75 V 至 6 V
  • 雙通道輸出,輸出電壓范圍為 0.6 V 至 5.5 V
  • 輸出電壓精度 ±1%(PWM作)
  • 強制 PWM 或 PWM 和 PFM作
  • 1.8 MHz 至 4 MHz 的可調開關頻率
  • 兩個精確的 ENABLE 輸入允許:
    • 用戶定義的欠壓鎖定
    • 精確排序
  • 兩個帶窗口比較器的電源正常輸出
  • 180° 相移作
  • 100% 占空比模式
  • 有源輸出放電
  • 可選擴頻時鐘
  • 可選的折返過流保護
  • T J = –40°C 至 +150°C
  • 具有可濕性側面的 2.3mm × 2.7mm QFN 封裝

參數

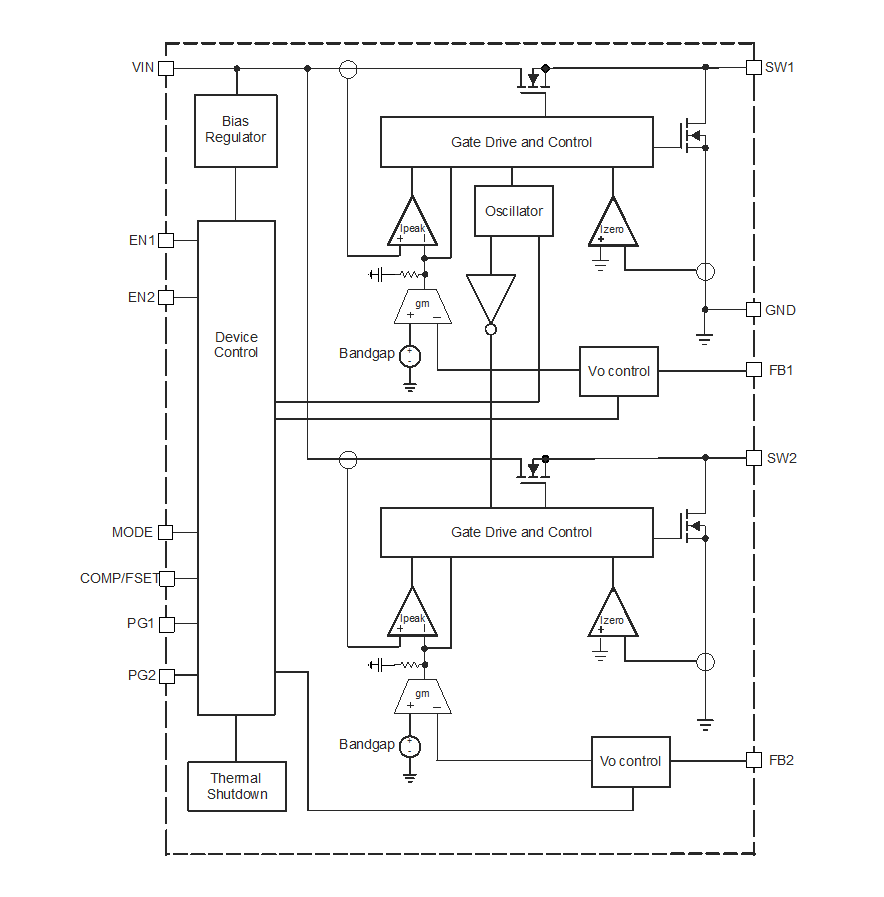

方框圖


1. 產品概述

TPS62441-Q1是一款面向汽車應用的雙路降壓(Buck)直流/直流(DC/DC)轉換器,具有AEC-Q100認證,適用于如高級駕駛輔助系統(ADAS)攝像頭、傳感器融合、環繞視圖ECU、混合動力和可重構集群、信息娛樂頭單元、數字駕駛艙以及車聯網控制單元等領域。

2. 主要特性

2.1 輸入與輸出電壓

  • ?輸入電壓范圍?:2.75V至6V。
  • ?輸出電壓范圍?:0.6V至5.5V,每路輸出可獨立設置。

2.2 輸出電流與效率

  • ?連續輸出電流?:每路可達1A。
  • ?高效率?:采用峰值電流模式控制,支持PWM和PFM混合模式,在輕載時自動進入節能模式,保持高效率。

2.3 頻率可調

  • ?可調開關頻率?:1.8MHz至4MHz,支持外部同步。

2.4 功能安全

  • ?功能安全能力?:提供文檔支持功能安全系統設計。

2.5 其他功能

  • ?雙使能輸入?:允許用戶定義欠壓鎖定和精確時序控制。
  • ?雙電源良好輸出?:帶窗口比較器。
  • ?180°相位偏移操作?:減少輸入電容和紋波電流。
  • ?100%占空比模式?:適用于低壓差應用。
  • ?可選功能?:擴展頻譜時鐘、過流折疊保護。

3. 封裝與溫度等級

  • ?封裝?:2.3mm x 2.7mm QFN封裝,帶濕側翼。
  • ?溫度等級?:–40°C至+150°C(結溫)。

4. 應用領域

  • ?ADAS攝像頭與傳感器融合?
  • ?環繞視圖ECU?
  • ?混合動力和可重構集群?
  • ?信息娛樂頭單元與數字駕駛艙?
  • ?車聯網控制單元?

5. 關鍵參數

  • ?輸出電壓精度?:±1%(PWM操作)。
  • ?靜態電流?:典型值26μA(無負載,未切換)。
  • ?欠壓鎖定閾值?:2.5V至2.75V(上升),2.3V至2.5V(下降)。
  • ?熱關斷閾值?:170°C(典型值)。

6. 設計指南

  • ?輸出電壓編程?:通過電阻分壓器設置輸出電壓。
  • ?元件選擇?:推薦0.47μH電感,輸出電容推薦使用低ESR陶瓷電容。
  • ?布局建議?:輸入和輸出電容應盡可能靠近IC放置,以減少環路面積和降低EMI。

7. 保護功能

  • ?熱關斷?:防止器件過熱。
  • ?過流保護?:包括過流限制和短路保護。
  • ?欠壓鎖定?:防止輸入電壓過低時誤操作。
