一,產品功能、背景及市場介紹
產品功能:
血糖儀是一種用于快速測量人體血液中葡萄糖濃度的便攜式醫療設備,是糖尿病管理的核心工具。它通過采集指尖、手臂等部位的微量血液,利用電化學或光電法等技術,將血糖值以數字形式顯示在屏幕上,幫助用戶實時了解自身血糖水平。
產生背景:
20世紀80年代以來,美、英等發達國家開始進行大規模強化血糖控制研究,并獲得重要成果。正確使用血糖儀可以改善糖尿病的治療效果,在高血糖水平下,即使沒有表現出癥狀,體內的組織仍在發生持續的病理改變,產生各種并發癥。美國糖尿病學會高度評價血糖儀為“糖尿病治療史上的一個里程碑”,將監測血糖與藥物治療等并列為糖尿病的五大治療措施之一。
市場環境:
1、糖尿病高發推動需求:中國糖尿病患者超1.4億人,位居全球首位,且年輕化趨勢顯著,30-45歲患者占比從2015年的12%升至2024年的18%。龐大的患者群體使得居家血糖監測需求激增,推動了血糖儀市場規模的持續擴大。
2、人口老齡化加劇需求:60歲以上人群糖尿病患病率高達20.4%,老齡化加劇進一步擴大了血糖儀的消費群體。
3、健康意識提升促進需求:消費者從“被動治療”轉向“主動健康管理”,家用血糖儀普及率加速上升。2024年家用血糖儀滲透率從2019年的42%提升至61%,OTC渠道占比突破55%。
二,具體應用案例
下面我們以WT2801-32N芯片在家用血糖儀方案直觀的呈現:
1)WT2801-32N芯片的方案直概述
家用血糖儀由主單片機、WT2801-32N芯片、外部按鍵電路、LCD顯示及驅動電路等組成。
1.設計框圖:

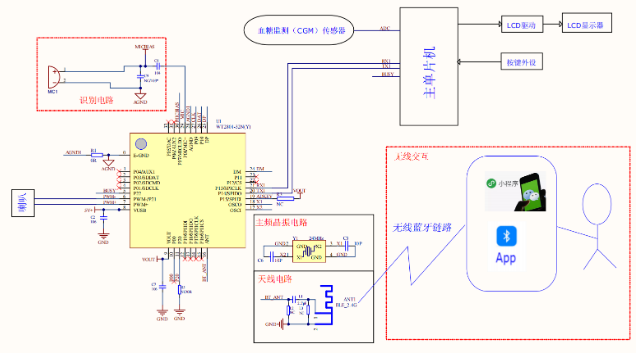

2.電路原理圖
2)工作原理概述
首先通過CGM血糖監測傳感器采集到數據,經過內部處理電路轉換為模擬信號ADC給到主MCU經過內部ADC計算量化得到血糖數值,和血糖濃度設置數值進行比較在顯示器上顯示,如果超標,通過串口發送數據給WT2801芯片直推喇叭播放超標數值。并可通過WT2801的藍牙天線和手機APP微信小程序推送記錄測試結果,統計血糖平均值和身體健康狀態。通過按鍵設置檢測濃度、播放時長、重復循環播放時間,結合顯示屏可直觀看到設置參數和提示信息。

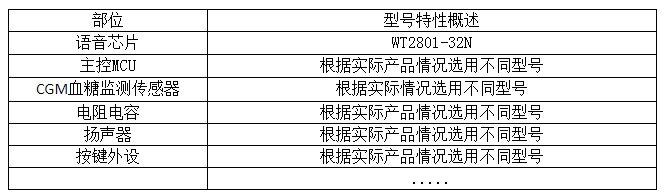

1.BOM表格
3)應用總結
在家用血糖儀采用WT2801-32N藍牙語音芯片,外圍電路簡單,成本低廉,通過和MCU擴展顯示器顯示血糖濃度、報警參數等信息,并可以通過藍牙和微信小程序數據交互,提升用戶體驗度,降低軟件開發者處理藍牙通訊、語音問題的開發難度,提升開發效率。
方案優勢
1.方案成本低。
2.外圍電路簡單,便于設計,生產快捷,質量穩定。
3.市面上的血糖儀大部份無語音播報,WT2801-32N單芯片方案支持測量結果語音播報(如“血糖值5.8mmol/L”)、操作提示(如“請插入試紙”)及異常提醒(如“血糖偏低,請補充糖分”),等功能通過語音播報,方便老人使用,降低老年人及視障用戶操作門檻。
4.支持藍牙功能,方便APP端生成血糖趨勢圖、用藥提醒、醫生協同,實現全周期健康管理。
5.電池低電壓檢測語音提示,更友好。
6.具備藍牙低功耗特性,超長待機使用時間長。
四、基本功能、特點
1、WT2801-32N芯片的應用優勢特點
· DC2.0~3.6V供電;
· 高性能32位處理器;
· 符合藍牙牙SPP4.2/BLE5.0規范;
· 支持SPP和GATTServer兩個標準的應用;
· UART串口透傳功能;
· 波特率默認115200,可配置;
· 支持AT指令配置模塊藍牙名、串口波特率等參數;
· 支持藍牙連接狀態IO口指示,連接輸出高電平,斷開輸出低電平;
· 支持ATO升級固件。
五、結尾
唯創知音作為一家專注于語音技術研究的高新技術企業,始終堅持以“服務好工程師”為目標,以行業語音交互器件標準化為方向,致力于讓復雜變簡單,提供快捷的語音、智能物聯網應用解決方案。WT2801-32N應用設計方案,在家用血糖儀領域內已有成熟的應用案例。消費類電子產品應用是公司重要的發展領域,未來,唯創知音將在更多行業推出標準化語音芯片,進一步提升工程師的設計體驗,為消費類電子行業標準化賦能。
