開始利用Betaflight飛行控制器、簡單的10個Python文件和樹莓派，為你的FPV戰斗無人機構建自己的自動駕駛儀。

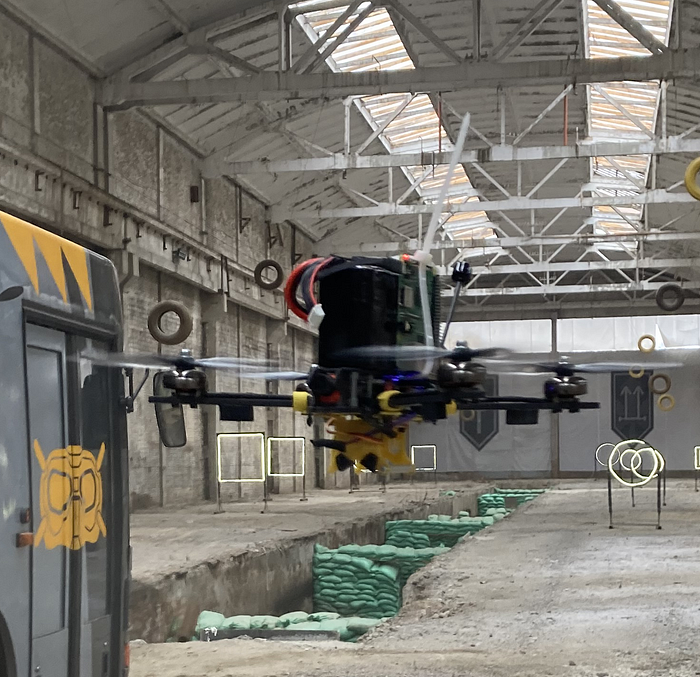

FPV無人機搭載樹莓派在“Kill House”機庫中飛行

基于Betaflight的FPV無人機因其經濟實惠和操作簡便。然而，與基于ArduPilot的無人機和飛機不同，它們?cè)谠O(shè)計時并未考慮自主飛行功能。這并不意味著自主飛行無法實現——只是使用Betaflight固件實現起來要復雜得多。

為何要在Betaflight上追求FPV自動駕駛？自主飛行具有諸多優勢，例如在飛行過程中避免電子系統的干擾、在無FPV操作員控制的情況下穿越干擾區域等。然而，在Betaflight上實現這一自主飛行功能絕非易事。

作為一名熱衷于推進FPV無人機技術的軟件開發者，我接受了這一挑戰，致力于研究和開發一種基于Betaflight的簡單FPV自動駕駛儀。我的目標是開發一個初始模板，讓他們能夠從零開始，基于Betaflight構建自己的FPV戰斗無人機自動駕駛儀。

在本文中，我將分享我的研究成果——一份詳細的、逐步指導如何在Betaflight上使用樹莓派構建FPV自動駕駛儀的指南。無論你是業余愛好者、發燒友還是面臨類似挑戰的開發者，這份指南都將為你節省數月的時間。

那么，讓我們開始吧，一起創造這些令人驚嘆的事物！

自動駕駛儀

與目前戰場上使用的“作戰就緒”自動駕駛儀不同，這款“空載駕駛儀”（自動駕駛儀）缺乏在戰場上識別或跟蹤目標的能力。相反，它專為基本自主操作而設計，能夠向前飛行2秒并釋放其有效載荷（炸彈）。

這款自動駕駛儀可作為開發者的模板，為那些希望啟動自己的研發計劃的人提供一個起點。我們的目標是推動技術發展，創造出能夠自主進行目標轟炸，同時避免戰場上電子戰系統干擾的作戰級自動駕駛儀。

該概念涉及使用一款在戰場戰場上廣泛使用的標準FPV戰斗無人機，并配備一臺預裝了基于Python的代碼的伴侶計算機（如樹莓派）。此設置實現了所宣稱的功能，使無人機能夠在沒有FPV操作員參與的情況下自主飛行并釋放其有效載荷。

接線圖

讓我們先從接線圖開始。該設置采用了一款圍繞Aocoda F460堆棧構建的FPV無人機，這是一款高性能系統，包括Aocoda F405 v2飛行控制器（FC）和3060S（60A）電子調速器（ESC）。下圖展示了各種組件（包括舵機模塊、攝像機、ELRS接收器、VTX和樹莓派）如何與飛行控制器焊接在一起。

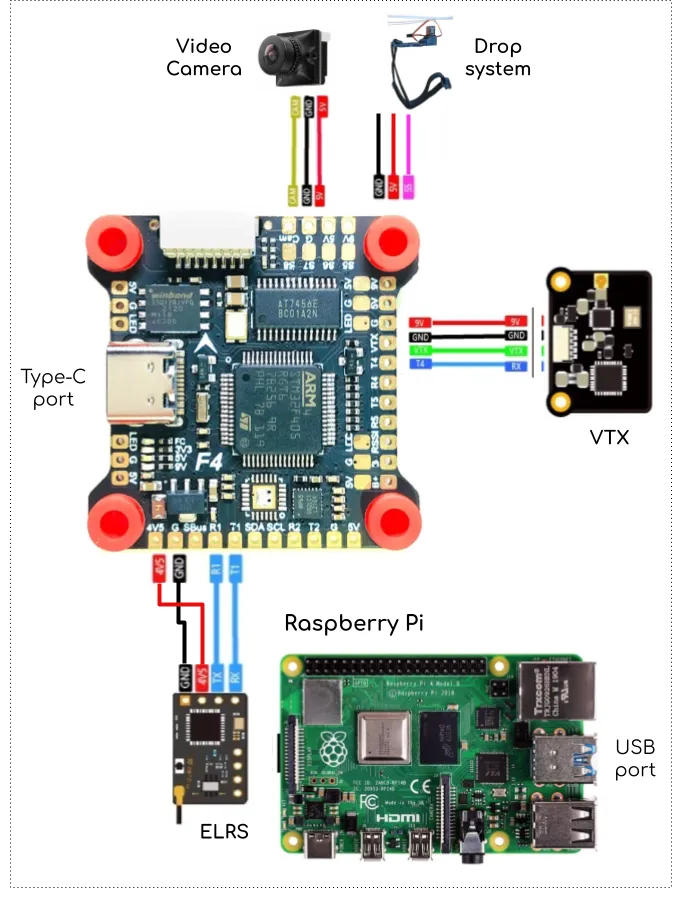

F405 v2 FC和FPV戰斗無人機組件

以下是每個組件的接線詳情：

攝像機：黃色（CAM）、紅色（5V）、黑色（GND）

投放系統：紅色（5V）、黑色（GND）、粉色（S5），對應飛行控制器（FC）上的SERVO1。

VTX（視頻發射器）：紅色（9V）、黑色（GND）、綠色（VTX）、藍色T4（UART4上的TX）連接到VTX上對應的RX引腳。

ELRS接收器：紅色（4.5V）、黑色（GND）、藍色（T2）、藍色（R2）。FC上的T2和R2與UART2對齊，其中T2連接到接收器上的RX，R2連接到TX。

樹莓派：使用Type-C轉USB線將飛行控制器連接到樹莓派，通過MSP協議進行通信。

與往常一樣，ESC使用堆棧捆綁包中包含的8針線連接到FC，無需額外解釋。

Betaflight配置

如前所述，配置FPV無人機是解決方案的關鍵部分。然而，我不會詳細介紹所有所需的設置，而是僅關注支持自主飛行基本場景所需的關鍵配置。

要配置FPV無人機以進行自主飛行，我們需要將以下模式分配給無線電控制器上的適當AUX通道：

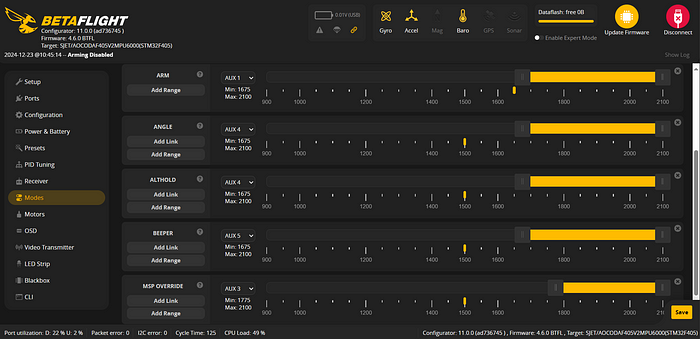

Betaflight配置器中的模式部分

ARM：用于啟動和關閉電機。

ANGLE：激活A(yù)NGLE模式，使自動駕駛儀能夠在穩定飛行模式下控制無人機。

ALTHOLD：保持當前高度，防止飛行過程中發生任何意外的高度變化。

BEEPER：激活無人機的蜂鳴器，在緊急情況下（如在樹林中丟失無人機）可用于定位無人機。

MSP OVERRIDE：最關鍵的模式，允許自動駕駛儀通過在msp_override_channels_mask變量中定義的切換來接管控制權。

MSP OVERRIDE的詳細配置說明將在下文的“MSP OVERRIDE”部分提供。

還需要正確配置舵機模塊。如下圖所示，SERVO1已設置為響應AUX2的切換。請確保在你的配置中復制此設置。

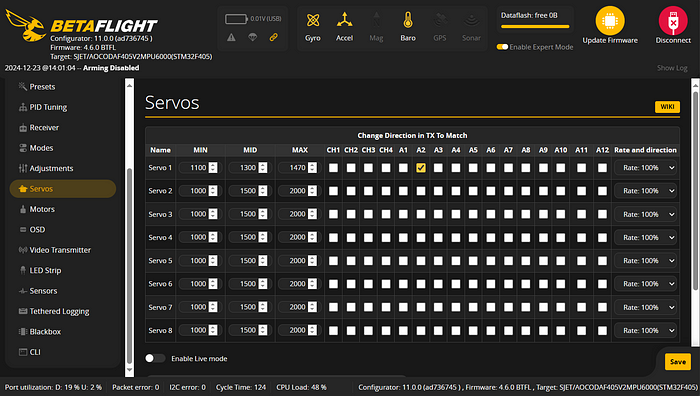

舵機部分，AUX2設置為控制SERVO1舵機設備

最后，為了完成配置，我們需要啟用并設置MSP OVERRIDE模式。這需要在CLI中配置msp_override_channels_mask變量。為了我們的自動駕駛儀的目的，掩碼值已計算為47，對應于位掩碼00101111。

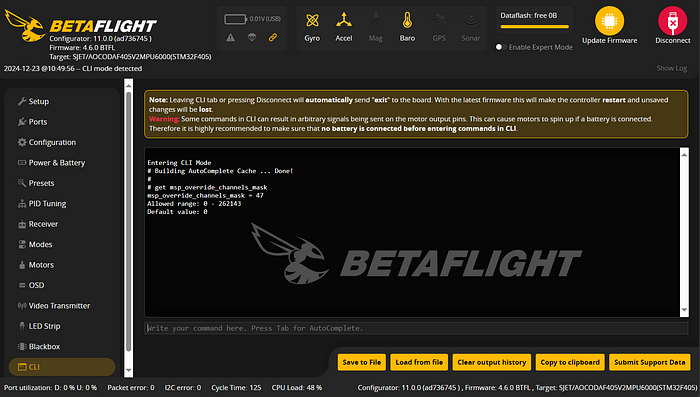

在CLI中設置msp_override_channels_mask

要設置它，請執行以下腳本。

setmsp_override_channels_mask =47savegetmsp_override_channels_mask

每次更改后，請務必通過在CLI中輸入save命令來保存配置。

MSP OVERRIDE

現在，你將明白為什么我們?cè)谏弦还?jié)中為msp_override_channels_mask設置了位掩碼00101111（47）。

Betaflight中的MSP OVERRIDE模式允許自動駕駛儀（樹莓派）覆蓋特定的AUX值，從而直接控制無人機。激活后，此模式允許自動駕駛儀調整ROLL、PITCH、YAW、THROTTLE和AUX值等參數。在此設置中，我們使用MSP OVERRIDE來管理無人機的方向、速度、整體飛行，并在必要時觸發與SERVO1（AUX2）鏈接的舵機模塊以釋放炸彈。

Betaflight中的msp_override_channels_mask變量決定了自動駕駛儀將覆蓋哪些發射機（無線電控制器）通道。在我們的場景中，通道保留用于飛行控制的ROLL、PITCH、YAW和THROTTLE，以及用于激活SERVO1的AUX2，以便在必要時釋放炸彈。

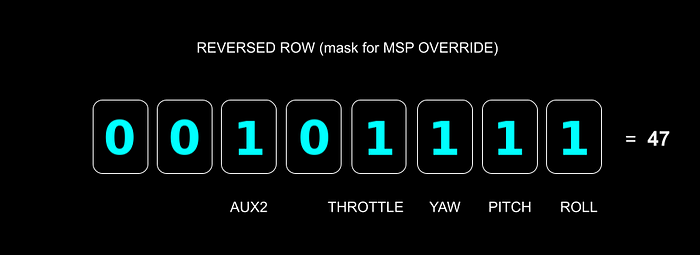

需要注意的是，掩碼邏輯遵循反向位順序。為了清晰起見，請參考下圖，該圖解釋了掩碼值如何計算為47（0x00101111）以及為何選擇這些通道。

msp_override_channels_mask的掩碼

在msp_override_channels_mask中，值為1表示覆蓋已啟用，而0表示已禁用。如所示，我們?yōu)榍八膫€(gè)專用于飛行控制的通道（ROLL、PITCH、YAW、THROTTLE）以及控制有效載荷釋放的AUX2啟用了覆蓋。

樹莓派配置

根據最初的設計，樹莓派作為伴侶計算機，通過MSP協議與飛行控制器（FC）上的Betaflight固件進行通信。

雖然Betaflight最初并非為自主飛行而設計，但最近的更新引入了強大的MSP OVERRIDE模式，使我們能夠開發自動駕駛儀，正如我們之前所討論的。

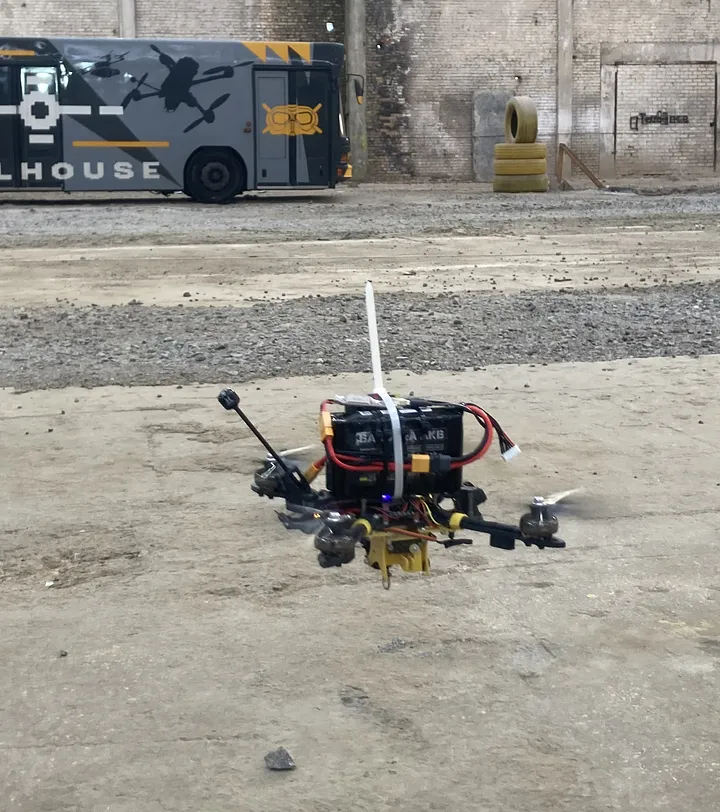

安裝在FPV戰斗無人機電池組上的樹莓派

為了開始探索自動駕駛儀，我們應按照GitHub倉庫中“Betaflight上的FPV戰斗無人機自動駕駛儀（空載版本）”的“樹莓派配置”部分中概述的步驟進行操作，包括復制文件、設置適當?shù)姆?wù)以及創建日志文件夾以允許收集遙測數據和一般日志。

https://github.com/under0tech/autopilot_bee_ept

架構

自動駕駛儀具有多線程架構。其核心是一個由命令路由器管理的命令隊列，該路由器處理所有傳入的命令。路由器在其專用線程（稱為路由器線程）中運行，而另外兩個線程——遙測線程和空載駕駛儀線程——?jiǎng)t專注于將命令追加到隊列中。

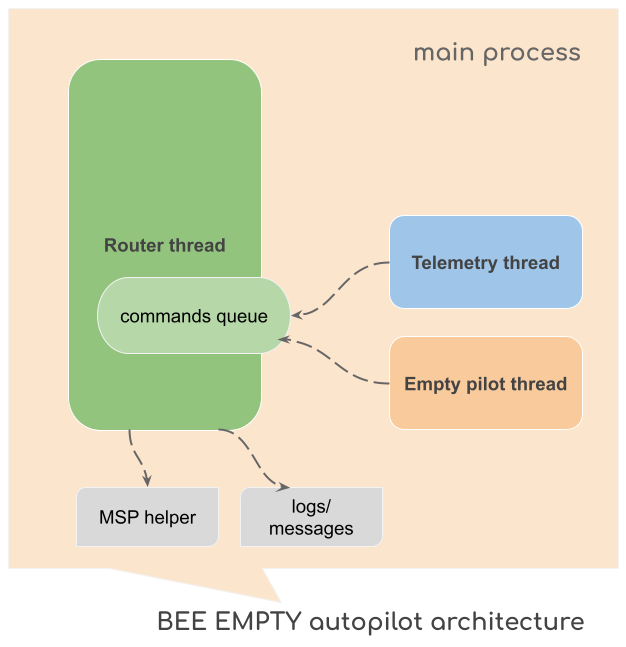

Betaflight的簡單自動駕駛儀

遙測線程處理系統監控和遙測請求，將命令排隊以向自動駕駛儀提供關鍵數據，如當前高度、飛機速度和實時RC通道值。而空載駕駛儀線程則管理與自主飛行和有效載荷投放相關的命令，如炸彈投放。

有關自動駕駛儀架構的更詳細解釋，請參閱GitHub倉庫中提供的README_DEV.md文件。

https://github.com/under0tech/autopilot_bee_ept/blob/main/README_DEV.md

模式

與我之前為實驗?zāi)康目寺〉脑甲詣?dòng)駕駛儀不同，我們現在擁有了一個真正的遙控器——RadioMaster Pocket M2，它允許我們根據需要切換AUX開關和相關模式。

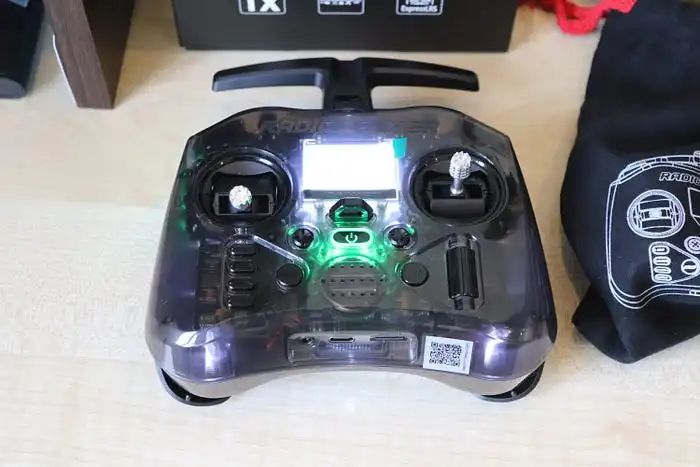

RadioMaster Pocket M2無線電控制器

在此自動駕駛儀的實現中，我將其設計為僅具有兩種模式：

1.OFF——自動駕駛儀保持非活動狀態，等待操作員輸入以切換到另一種模式。在此狀態下，只有遙測監控和日志記錄功能可用。

2.READY——激活基本功能，無人機向前飛行兩秒，然后投放其有效載荷（例如，炸彈）。

模式由command_telemetry_mode_change(telemetry)函數管理，該函數依賴于AUX3的值。低值（1000）對應于OFF模式，中間值（1503）未分配，而高值（2000）則激活READY模式。

該函數在router.py文件中實現。

def command_telemetry_mode_change(telemetry): previous_throttle = autopilot.state['throttle'] rc_chs = struct.unpack('<'?+?'H'?* (len(telemetry) //?2), telemetry)? ? autopilot.state['roll'] = rc_chs[0]? ? autopilot.state['pitch'] = rc_chs[1]? ? autopilot.state['yaw'] = rc_chs[2]? ? autopilot.state['throttle'] = rc_chs[3]? ? autopilot.state['aux1'] = rc_chs[4]? ? autopilot.state['aux2'] = rc_chs[5]? ? autopilot.state['aux3'] = rc_chs[6]? ? autopilot.state['aux4'] = rc_chs[7]? ? aux3_raw =?int(autopilot.state['aux3'])? ? autopilot_mode = autopilot.state['bee_state']? ? if aux3_raw ==?1000:? ? ? ? autopilot_mode =?'OFF'? ? elif aux3_raw ==?1503:? ? ? ? mavs.prepare_go_forward(previous_throttle)? ? ? ? time.sleep(0.1)? ? elif aux3_raw ==?2000:? ? ? ? autopilot_mode =?'READY'? ? if autopilot_mode != autopilot.state['bee_state']:? ? ? ? autopilot.state['bee_state'] = autopilot_mode? ? ? ? messages.display(? ? ? ? ? ? ? ? ? ? messages.bee_state_changed_to, [autopilot_mode])? ? ? ? command_queue.queue.clear()

你可能已經注意到，中間值（1503）會觸發自動駕駛儀執行其主要場景的準備步驟，盡管它并未分配一個獨特的模式名稱。我做出這一選擇是有意的，并且完全清楚它偏離了預期的架構。然而，我認為代碼中至少有一處不完美是可以接受的——細心的開發者可能會很快發現并糾正這一點。

遙測

如前所述，遙測線程負責處理系統監控和遙測請求的命令排隊。它為自動駕駛儀提供關鍵數據，如當前高度、飛機速度和實時RC通道值。

importtimeimportautopilotimportmessagesimportrouterimportdefinitionsasvarsdeftelemetry_requestor(stop_command): whileautopilot.state['connection'] ==Falseandnotstop_command.is_set(): try: time.sleep(5) messages.display(messages.telemetry_process_connecting, [vars.companion_computer]) exceptExceptionase: messages.display(messages.fatal_error, [e]) pass ifnotstop_command.is_set(): messages.display(messages.telemetry_process_connected, [vars.companion_computer]) whilenotstop_command.is_set(): try: router.put_command(router.Command(2,'MONITOR',{'target':'MSP_ANALOG'})) router.put_command(router.Command(2,'TELEMETRY',{'target':'MSP_ALTITUDE'})) router.put_command(router.Command(1,'TELEMETRY',{'target':'MSP_RC'})) time.sleep(4) except: pass stopped_time = time.strftime("%H:%M:%S, %Y, %d %B", time.localtime()) messages.display(messages.telemetry_requestor_done, [stopped_time])

遙測請求以2秒的間隔添加到隊列中。

如上所示，MSP_ALTITUDE和MSP_ANALOG請求每2秒發送一次，以為自動駕駛儀提供當前高度和飛機速度數據。同時，MSP_RC值對于模式切換和整體控制至關重要，因此每秒請求一次，以確保對自主飛行器的更響應和高效控制。

空載駕駛儀

空載駕駛儀線程管理與向前飛行和有效載荷投放相關的命令排隊，如炸彈投放。這些命令每1秒添加到隊列中。

defgo_forward(): set_row_rc( vars.default_roll, vars.default_pitch +20, vars.default_yaw, int(autopilot.state['throttle']), vars.default_servo_aux2) wait_for_execution('go_forward') set_row_rc( vars.default_roll, vars.default_pitch, vars.default_yaw, int(autopilot.state['throttle']), vars.default_servo_aux2) wait_for_execution('go_forward') returnTruedefdeliver(): set_row_rc( vars.default_roll, vars.default_pitch, vars.default_yaw, int(autopilot.state['throttle']), 2000)# 2000 to open the servo-device (to deliver the bomb) wait_for_execution('deliver') returnTrue

當FPV操作員將飛行器切換到READY模式時，它會向前飛行2秒，然后投放炸彈。這一邏輯在commands.py文件中的go_forward()和deliver()函數中實現。

MSP命令

在邏輯層面，命令路由器（router.py）通過執行commands.py中的命令來管理駕駛儀邏輯。這些命令在更低的邏輯層面上封裝了更精確的FPV無人機控制。

importserialimporttimeimportautopilotimportdefinitionsasvarsimportmsp_helperasmspcommand_delays = { 'go_forward':2, 'deliver':1}command_target_ids = { 'MSP_ANALOG': msp.MSP_ANALOG, 'MSP_ALTITUDE': msp.MSP_ALTITUDE, 'MSP_RC': msp.MSP_RC}serial_port = {}defwait_for_execution(target, delay=0): ifdelay ==0: delay = command_delays.get(target) time.sleep(delay)defget_target_id(target): returnint(command_target_ids.get(target))defconnect(): globalserial_port serial_port = serial.Serial( vars.companion_computer, vars.companion_baud_rate, timeout=1)defdisconnect(): serial_port.close()defreboot(): disconnect() time.sleep(1) connect()defset_row_rc(roll, pitch, yaw, throttle, servo_aux): # ROLL/PITCH/THROTTLE/YAW/AUX1/AUX2/AUX3/AUX4 data = [roll, pitch, throttle, yaw,0, servo_aux,0,0] msp.send_msp_command(serial_port, msp.MSP_SET_RAW_RC, data) msp_command_id, payload = msp.read_msp_response(serial_port) ifmsp_command_id != msp.MSP_SET_RAW_RC: returnFalse returnTruedefcopter_init(): # connect() returnset_row_rc( vars.default_roll, vars.default_pitch, vars.default_yaw, vars.default_throttle, vars.default_servo_aux2)deftelemetry(target): msp_target_command_id = get_target_id(target) msp.send_msp_request(serial_port, msp_target_command_id) time.sleep(0.1) msp_command_id, payload = msp.read_msp_response(serial_port) ifmsp_command_id == msp_target_command_id: returnpayload return{}defprepare_go_forward(throttle): set_row_rc( vars.default_roll, vars.default_pitch, vars.default_yaw, int(throttle), vars.default_servo_aux2)

如上所示，它處理主要場景的準備prepare_go_forward(throttle)、遙測請求telemetry(target)和系統監控。此外，它還管理四軸飛行器的初始化connect()，并將AUX通道配置為某些特定值set_row_rc(roll, pitch, yaw, throttle, servo_aux)，從而在無人機自動飛行期間實現自主控制和操作。

MSP助手

在自主飛行過程中，無人機由Betaflight固件通過伴侶計算機（樹莓派）使用MSP協議進行控制，如前所述。該協議提供有關無人機當前狀態的遙測數據，并啟用飛行控制（偏航、俯仰、橫滾、油門）以及通過切換AUX通道來控制伺服機構。

為了封裝所有與低級或協議特定通信相關的功能，我實現了msp_helper.py模塊。

importstruct# MSP command IDsMSP_ANALOG =110MSP_ALTITUDE =109MSP_RC =105MSP_SET_RAW_RC =200defget_checksum(msp_command_id, payload): checksum =0 length =len(payload) forbyteinbytes([length, msp_command_id]) + payload: checksum ^= byte checksum &=0xFF returnchecksumdefsend_msp_command(serial_port, msp_command_id, data): payload =bytearray() forvalueindata: payload += struct.pack('<1H', value)? ? header =?b'$M<'? ? length =?len(payload)? ? checksum = get_checksum(msp_command_id, payload)? ? msp_package = header +?bytes([length, msp_command_id]) + payload +?bytes([checksum])? ? serial_port.write(msp_package)def?send_msp_request(serial_port, msp_command_id):? ? header =?b'$M<'? ? length =?0? ? checksum = get_checksum(msp_command_id,?bytes([]))? ? msp_package = header + struct.pack(', length, msp_command_id) +?bytes([checksum])? ? serial_port.write(msp_package)def?read_msp_response(serial_port):? ? response = serial_port.readline()? ? if?response.startswith(b'$M>'): length = response[3] msp_command_id = response[4] payload = response[5:5+ length] returnmsp_command_id, payload else: raiseValueError("Invalid MSP response")

如上所示，msp_helper.py封裝了發送MSP命令、發送MSP請求、計算校驗和以及讀取MSP響應等命令。為了我們的自動駕駛儀的目的，我只包含了四個MSP命令：MSP_ANALOG、MSP_ALTITUDE、MSP_RC和MSP_SET_RAW_RC。然而，MSP協議還支持許多其他命令。

消息和日志

在運行過程中，自動駕駛儀會生成并向各種目標（包括應用程序控制臺）發送消息，同時還會將消息和日志存儲在日志文件中。每次自動駕駛儀啟動時都會創建一個新的日志文件。

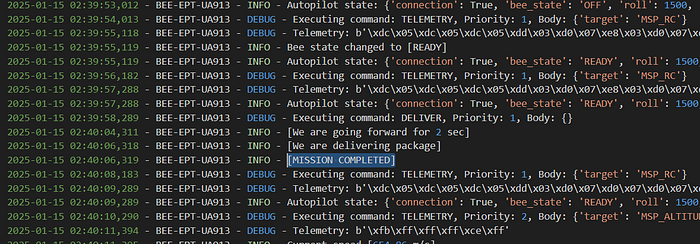

FPV無人機的飛行記錄

日志文件保存在Logs文件夾中，可以在無人機飛行后的任何時間進行查看。與飛機上的“黑匣子”類似，這些文件有助于分析飛行情況并調查可能發生的任何緊急情況。

我強烈建議將logger.py設置為DEBUG模式以捕獲詳細信息。這一做法將最大限度地從日志中學習，并促進你的FPV戰斗無人機版本的自動駕駛儀系統隨著每次飛行而不斷改進。

下一步是什么？

本指南為構建與Betaflight固件兼容的自動駕駛儀提供了一個基礎模板。如果你正在考慮開發自動駕駛儀，那么本指南將是一個很好的起點。你可以通過融入計算機視覺、目標識別、目標跟蹤、目標跟隨、巡航控制等高級功能來增強它。
