課程內容 | 理論講解 | 實例演示 |
數據庫設置 | 01:20 | 05:26 |
規則設置及應用 | 12:25 | 22:52 |
Q&A | 見如下總結 |
直播問答整理如下,供大家參考。
現場來不及提問、或錯過直播的觀眾可以在后臺留言提問,我們會轉給相關技術人員進行解答。
也歡迎大家就培訓本身的改進意見給我們留言,我們會根據大家的反饋調整今后的培訓計劃。
01
SPB17.4 支持向導設定嗎?
答:SPB17.4 版本的 Allegro PCB Designer 亦支持分析設置向導。指令路徑:Setup → SI Design Setup。
02
答:元器件建庫時,用戶可以使用向導高效完成建庫。在建庫工具中執行:File → New → Package Symbol(Wizard)。
03
規則執行的優先級是什么?當同一個網絡設定了不同的規則時,哪一類規則優先級最高?

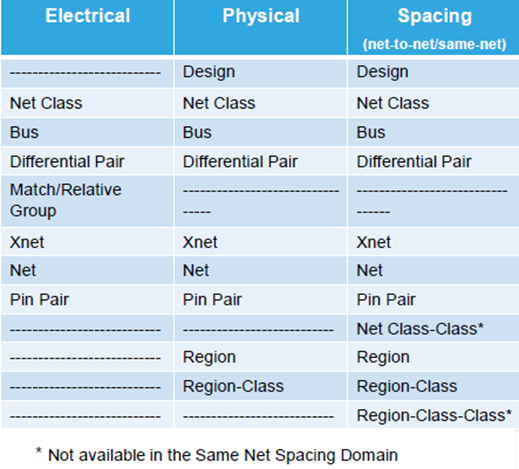

答:規則管理器中,規則優先級別如下圖。如果一個網絡設定了不同的規則,Region 類規則的優先級最高。
04
電氣規則設置有推薦值嗎?可以關聯 JEDEC 規范嗎?
答:電氣規則設置值與不同的應用場景、電壓等級、信號類型等有關,可以與 JEDEC 規范相關聯,確保設計的可靠性和安全性。這些值的經驗值需根據實際情況進行推薦,可明確細節后再溝通。
05
DFM 不同的工廠都有不同的工藝約束,Allegro X 產品是否有能滿足大部分約束的模板推薦?是否可以再做導入導出?

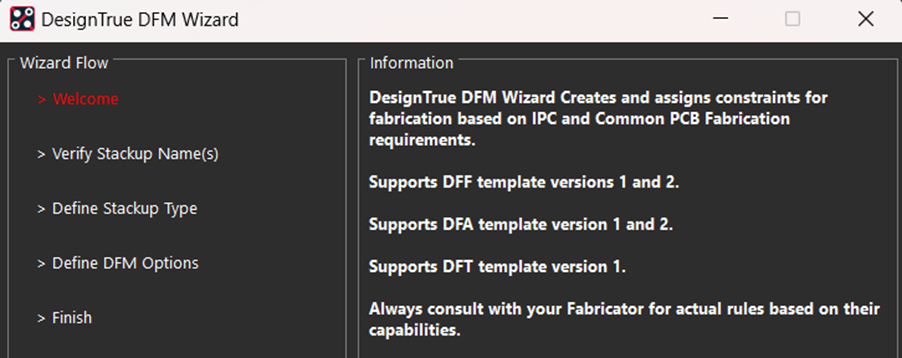

答:用戶可通過執行 Setup → Constraints → DesignTrue DFM Wizard,逐步導入 DFM 規則;對于規則復用,用戶可以導出/導入規則來實現復用。
06
線遇到焊盤,如何設置走線自動居中?
答:根據個人經驗,比較常用的辦法有如下兩種:
計算規則值,設定規則使得走線正好居中;
應用格點,將格點定位到相應區域,采用格點布線,使走線正好居中
07
DFx 可以通過設置禁布區域實現嗎?
答:DFx 規則中包含多個類別的規則,Allegro X PCB Designer 中可用的禁布區有 Route keepout、Via keepout、Package keepout、Route keepin 等,用戶可按需選用,實現不同的設計要求。
-
