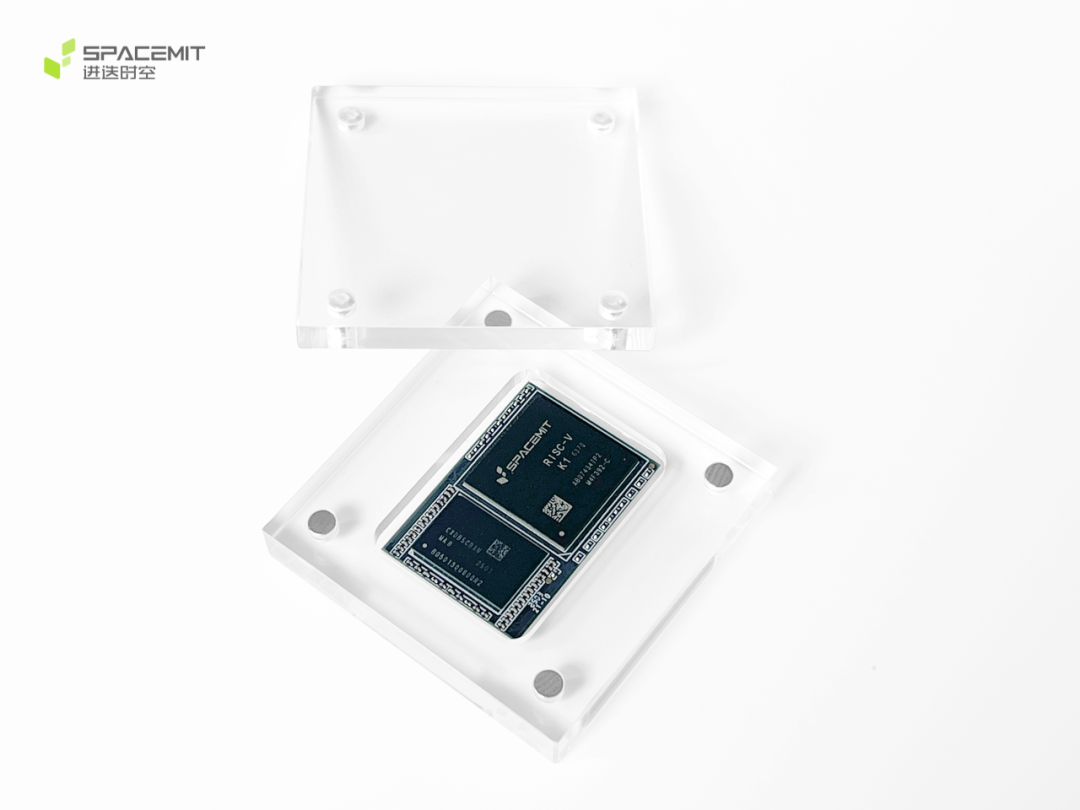

進迭時空推出首款PsP(Package-side-Package)封裝CoM(Computer-on-Module)產品B1,集成RISC-V AI CPU芯片K1、LPDDR4x芯片和無源器件,重布線DDR接口信號,重排布信號電源ball。通過進一步優化硬件解決方案,可以協助解決客戶設計DDR模板的困難,縮短客戶產品開發周期,助力RISC-V生態建設。
B1產品結構

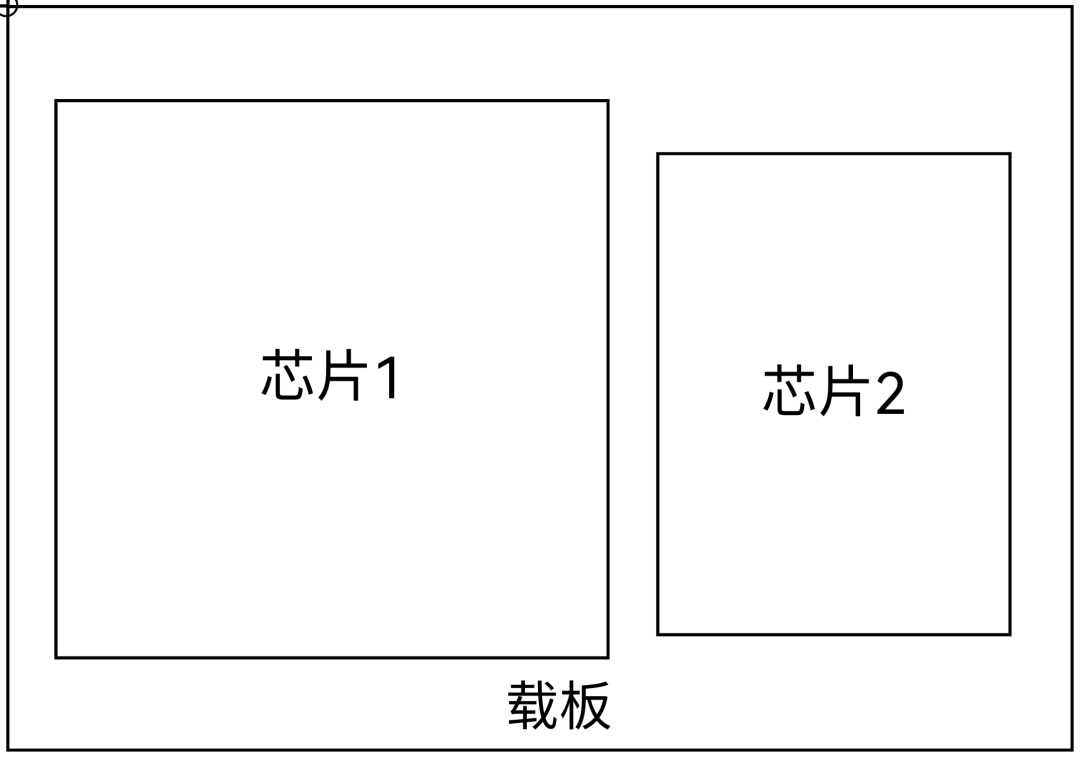

(a)頂視圖

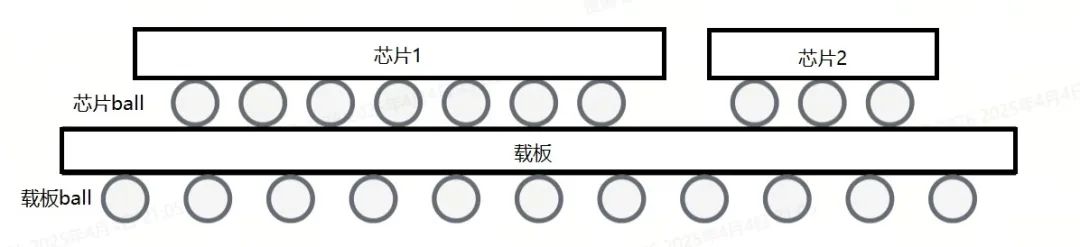

(b)剖視圖
B1產品規格
▲
CPU:RISC-V AI CPU芯片K1
▲
AI:CPU融合2.0Tops
▲
DDR:4GB/8GB/16GB容量;2666MT/s數據率
▲
接口:豐富接口組合,滿足多樣連接需求
視頻類:
MIPI-DSI 4lane;HDMI 1.4;MIPI-CSI 4+4(2+2)lane
存儲類:
2*SDIO3.0;MMC5.1;QSPI
控制類:
4*SPI;4*I2S;10*I2C;2*CANFD;30*PWM;12*UART
高速類:
2*USB2.0;1*USB3.0 combo PCIe2.1 x1;2*PCIe2.1 x2;2*GMAC
▲
封裝:
類型:PsP-BGA Package
引腳數:568-pin
尺寸:23mm×33mm×2.4mm
間距:1mm pitch
焊球尺寸:0.6mm
B1產品優勢
更優的SIPI性能
①重布線DDR接口信號,B1縮短了DDR芯片與K1芯片的物理距離,信號傳輸路徑減小約50%。
②重排布信號ball,所有信號均能在Top層扇出,差分信號支持包地。
③CORE電源和DDR電源ball數量,相比K1翻倍;支持底板Bottom層添加0603大電容。
更短的開發周期
①DDR模板layout和SIPI仿真,一般不少于15天。B1不需要再進行DDR模板layout和SIPI仿真,可以節省至少15天的開發時間。
②B1支持4層通孔底板設計,相比K1,量產制板時間可省約3天。
③B1精簡電源數量為15路,相比K1減少約50%,只需2層就能完成所有信號電源的扇出,顯著降低了layout難度,縮短了layout時間。
更少的開發問題
B1集成確定型號的LPDDR4x芯片,經過嚴格的穩定性和可靠性測試,提前解決了DDR模板問題,客戶開發和量產中將不會為DDR問題而困擾。
更低的量產成本
隨著B1生產量上升,相比客戶單獨采購,有機會獲取更優惠的LPDDR4x芯片價格,為客戶爭取到量產成本降低的實際收益。
-
