LM5169 和 LM5168 同步降壓轉換器可在較寬的輸入電壓范圍內進行調節，從而最大限度地減少對外部浪涌抑制元件的需求。50ns 的最小可控導通時間有助于實現較大的降壓轉換比，從而實現從 48V 標稱輸入到低電壓軌的直接降壓，從而降低了系統復雜性和設計成本。LM516x 可在低至 6V 的輸入電壓驟降期間運行，并在需要時以接近 100% 的占空比運行，使該器件成為寬輸入電源范圍工業和高電池單元數電池組應用的絕佳選擇。
*附件：lm5169.pdf

LM5169 具有集成的高側和低側功率 MOSFET，可提供高達 0.65A 的輸出電流，LM5168 可提供高達 0.3A 的輸出電流。恒定導通時間 （COT） 控制架構提供幾乎恒定的開關頻率，并具有出色的負載和線路瞬態響應。LM516x 提供 FPWM 或自動模式版本。FPWM 模式在整個負載范圍內提供強制 CCM作，支持隔離式 Fly-Buck 轉換器應用。自動模式支持超低 IQ 和二極管仿真模式作，以實現高輕負載效率。

特性

• 專為在惡劣應用中的可靠性而設計
  • 6V 至 120V 絕對最大值的寬輸入電壓范圍
  • 結溫范圍：–40°C 至 +150°C
  • 固定 3ms 內部軟啟動定時器
  • 峰值和谷值限流保護
  • 輸入 UVLO 和熱關斷保護
• 專為可擴展的工業電源和電池組而設計
  • 50ns 的低最小導通和關斷時間
  • 可調開關頻率高達 1MHz
  • 二極管仿真可實現高輕負載效率
  • 具有低靜態電流 （< 10μA） 的自動模式
  • FPWM 用于 Fly-Buck 轉換器功能
  • 3μA 關斷靜態電流
  • 與 LM5164-Q1、LM5163-Q1 和 LM5013-Q1 引腳對引腳兼容
  • 引腳排列和功能與 LM5017 和 LM34927 相似。
• 集成可減小設計尺寸和成本
  • COT 模式控制架構
  • 集成 1.9Ω NFET 降壓開關
  • 集成 0.71Ω NFET 同步整流器
  • 1.2V 內部電壓基準
  • 無環路補償元件
  • 內部 VCC 偏置穩壓器和引導二極管
  • 漏極開路電源良好指示器
  • 封裝選項：SOIC PowerPAD-8? 集成電路封裝或 WSON-8 封裝

參數

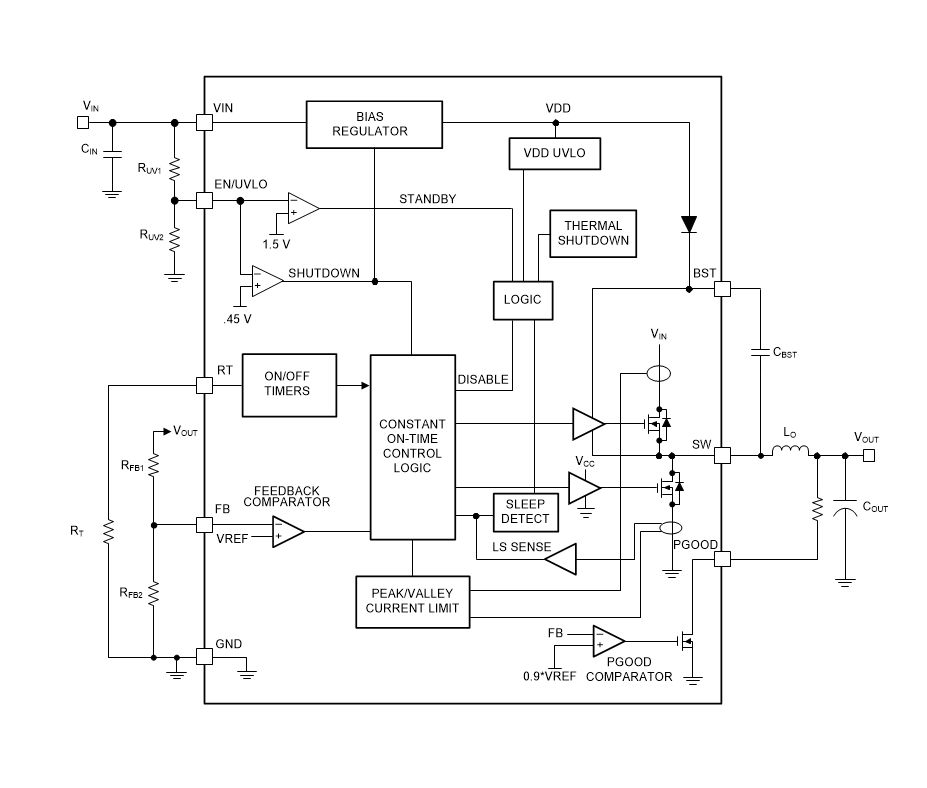

方框圖

1. 產品概述

LM5169 是一款同步降壓轉換器，專為寬輸入電壓范圍（6V 至 120V）和高效率應用設計。該轉換器集成高側和低側功率MOSFET，支持高達0.65A的輸出電流，并具備多種保護功能，如過流保護、欠壓鎖定和熱關斷保護。LM5169 適用于通信、工業電池包以及電動自行車等應用。

2. 關鍵特性

• ?寬輸入電壓范圍?：支持6V至120V的輸入電壓，適用于多種電源系統。
• ?高效率?：采用COT（Constant On-Time）控制架構，提供高效電源轉換。
• ?集成MOSFET?：內置高側和低側功率MOSFET，降低系統成本和復雜性。
• ?多種工作模式?：支持FPWM模式和自動模式，滿足不同應用需求。
• ?超低靜態電流?：在自動模式下，具有超低靜態電流（<10μA），延長電池壽命。
• ?保護功能?：包括過流保護、欠壓鎖定和熱關斷保護，確保系統穩定運行。
• ?小型封裝?：提供SOIC PowerPAD?-8或WSON-8封裝選項，適合空間受限的應用。

3. 應用領域

• ?通信?：適用于磚式電源模塊等通信設備。
• ?工業電池包?：為高電芯數電池包（≥10S）提供穩定電源。
• ?電動自行車?：為電動自行車、電動滑板車和輕型電動車提供高效電源解決方案。

4. 功能描述

• ?COT控制架構?：通過固定導通時間控制開關頻率，實現快速負載瞬態響應。
• ?內部軟啟動?：內置軟啟動功能，減少啟動時的電流沖擊。
• ?精確使能控制?：EN/UVLO引腳支持精確使能控制和欠壓鎖定功能。
• ?電源良好指示?：PGOOD引腳提供電源良好信號，用于系統啟動和故障檢測。
• ?同步整流?：內置低側同步整流MOSFET，提高轉換效率。

5. 設計指南

• ?外部組件選擇?：根據輸出電壓、電流和紋波要求選擇合適的電感、電容和二極管。
• ?開關頻率設置?：通過調整RT引腳連接的電阻值來設置開關頻率。
• ?布局布線?：遵循TI提供的布局布線指南，注意關鍵信號路徑的短距離布線和電源、地平面的完整性。
• ?散熱設計?：確保足夠的散熱措施，以維持結溫在允許范圍內（最高可達150°C）。

6. 文檔與資源

• 提供詳細的數據手冊，包括電氣特性、功能描述、應用實現方法和布局布線建議。
• 用戶可以通過TI的WEBENCH Power Designer工具進行定制設計，簡化設計流程并提高設計效率。
• TI E2E支持論壇提供快速的設計幫助和驗證答案。

7. 注意事項

• 在設計過程中，請確保遵守所有數據手冊中的絕對最大額定值和推薦工作條件。
• 在進行布局布線時，特別注意輸入電容和輸出電容的放置，以最小化寄生電感和電阻。
