保險絲 - 電路里的“安全衛士”,選錯它真會“火”!
核心作用:過流保護。電流太大時,它即刻熔斷,切斷電路,防止更嚴重的火災或器件損壞。別小看它,它是最后一道防線!

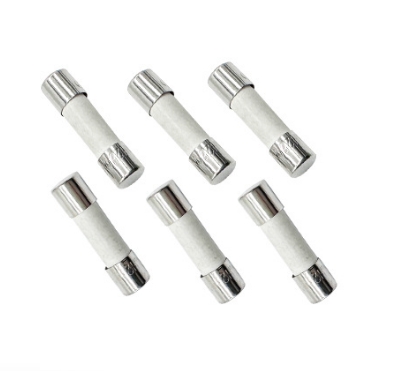

圖示為:良勝3N系列保險絲,是一種為工業,汽車應用設計的陶瓷管保險絲,擁有高可靠性,快速熔斷特性。
關鍵參數 & 經驗:
快斷 (F):對過流反應迅速,保護敏感器件(IC、MOS管):常用。
慢斷/延時 (T):能扛住短時浪涌,如:電機啟動、開關電源開機沖擊,避免誤熔斷。用在感性負載(電機、大變壓器)或容性負載(大電容充電)前端。
額定電流 (In):不是“正常工作電流”!通常選1.5 - 2倍設備最大正常工作電流。比如設備最大工作電流1A,選1.5A或2A的保險絲。千萬別貼著1A選!要考慮浪涌電流(開機瞬間沖擊)。
額定電壓 (Vn):必須大于等于電路工作電壓!250V的保險絲用在12V電路沒問題,反過來絕對不行!高壓會拉弧,熔斷了也斷不開。
分斷能力 (I2t):能安全切斷的最大故障電流。普通玻璃管保險絲分斷能力有限(幾A到幾十A)。大功率電源、電機旁邊,必須選高分斷能力(如陶瓷管、有填料)的保險絲!否則短路時可能“炸管”,起火!
?熔斷特性:
常見“坑”:
用銅絲/鐵絲代替:這是玩火!完全失去保護作用。
只看電流不看電壓/分斷能力:選型不全,潛在危險。
快斷用在有浪涌的地方:導致頻繁誤熔斷,出現問題。
保險絲座接觸不良:發熱、打火,本身就成了故障點,更換質量好的保險絲座。
經驗之談:調試時,如果保險絲莫名其妙燒了,別急著換更大的!先查電路有沒有短路。實在需要臨時測試,可以串聯一個功率大點的水泥電阻臨時充當“保險”,方便排查。
