構建無縫可拆卸 NVMe 存儲工作流程

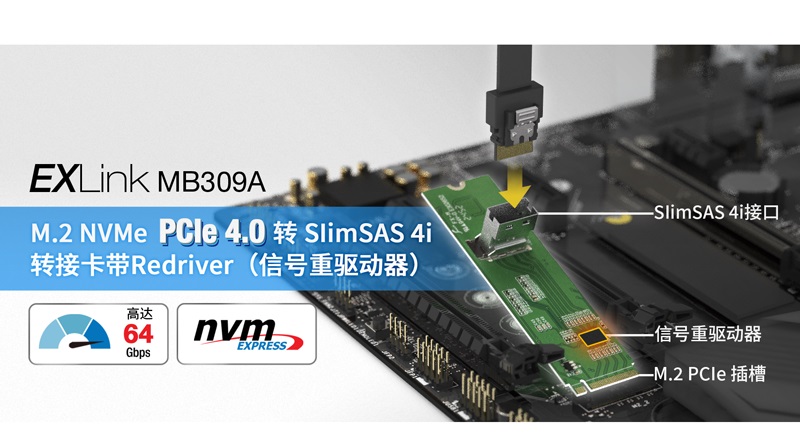

ICY DOCK EXLink MB309A 是一款高性能 M.2 NVMe 轉 SlimSAS 4i(SFF-8654)PCIe 轉接卡,旨在為嵌入式 M.2 SSD 插槽與專業級 NVMe 可拆卸存儲解決方案搭建橋梁。MB309A 專為簡化復雜系統配置而設計,使系統集成商和工作站構建者能夠借助 ICY DOCK 的可抽取硬盤盒和線纜,創建無縫、高速且模塊化的 NVMe 工作流程 —— 無需再為組件兼容性問題費心,也無需從多個供應商采購部件。

相較于將M.2 SSD固定于內部存儲或依賴有限的擴展卡插槽,MB309A 可通過與 ICY DOCK 任何基于 SlimSAS 的可抽取硬盤盒及認證線纜搭配,將板載 M.2 PCIe 插槽轉換為可拆卸 NVMe 存儲艙。

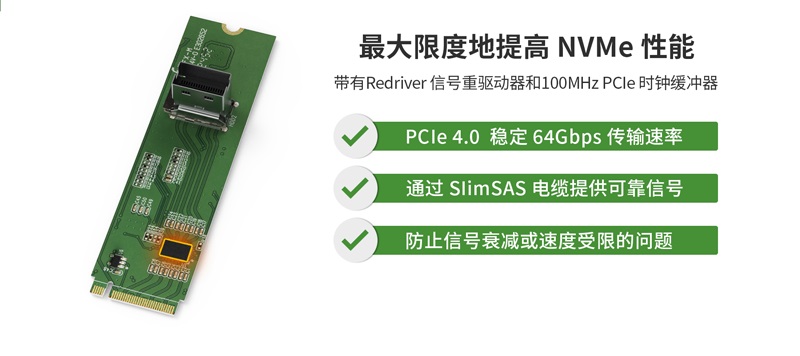

高速NVMe性能優化:Redriver信號調節技術

EXLink MB309A 配備 PCIe Gen 4.0 Redriver信號重驅動器和 100MHz PCIe 時鐘緩沖器,專為在長 PCB 走線和 SlimSAS 線纜傳輸中保持信號清晰度和穩定性而設計。與標準轉接卡不同 —— 當走線或線纜距離增加時,標準轉接卡常出現信號衰減或速度受限的問題 ——MB309A 可確保高達 64Gbps 的 PCIe 4.0 穩定傳輸速率,這使其成為需要全速 NVMe 連接的高性能應用的理想選擇。

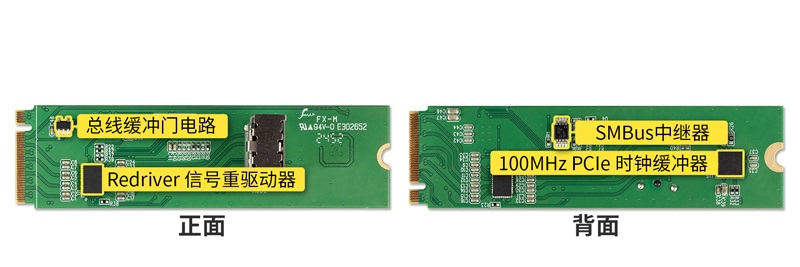

其它嵌入式信號調理功能包含:
?● Redriver 信號重驅動器保障高速信號純凈度
?● 100MHz PCIe時鐘緩沖器延長走線距離
?● 總線緩沖門電持支持PERST#/WAKE#/CLKREQ#信號傳輸
?● SMBus中繼器維持設備管理穩定性
即使在高負載工作下,這些功能也能保持 SSD 低溫運行并保障數據安全。
靈活的NVMe集成方案:EXLink技術賦能

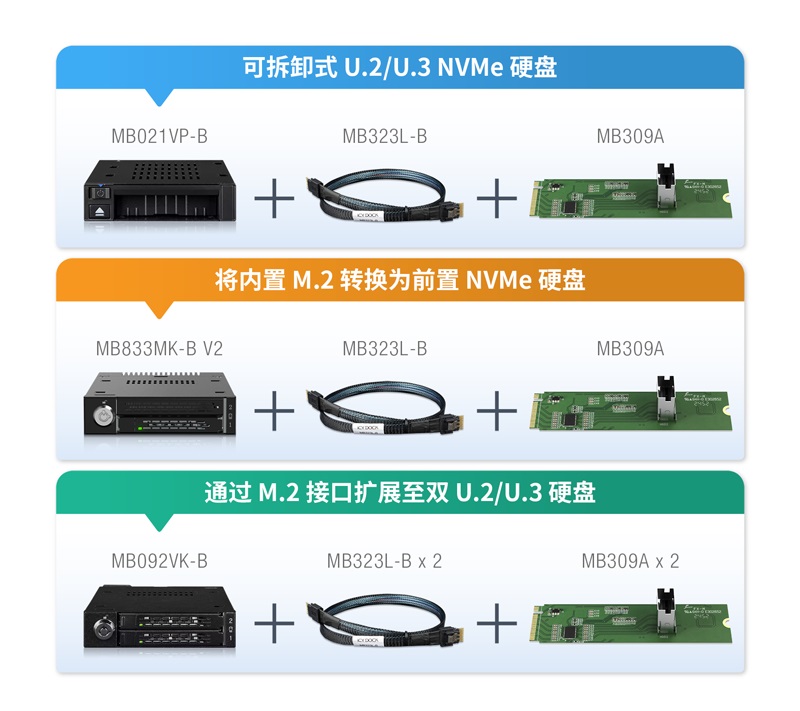

MB309A作為ICY DOCK EXLink生態系統的核心組件,專為簡化可拆卸NVMe SSD方案的部署流程而設計。無論用戶需升級單個M.2插槽、構建前置U.2配置,還是擴展雙盤容量,該設備均可與ICY DOCK移動硬盤架及SlimSAS線纜無縫協作,提供開箱即用解決方案。

其即插即用兼容性消除了系統設計中的適配不確定性,確保硬盤盒、線纜與適配卡三者出廠即協同運作。隨著NVMe存儲需求增長,EXLink生態系統還可提供靈活擴展選項,輕松適配不同硬件平臺架構。
為進一步簡化升級流程,歡迎訪問我們的
NVMe 存儲選型工具 (ICY DOCK官網)— 這是一款交互式指南,可根據您系統的 NVMe 插槽類型和安裝需求,幫助您找到兼容的移動硬盤架、線纜和轉接卡。
無論是系統集成商還是 DIY 用戶,該工具都能消除構建理想可拆卸 NVMe 存儲解決方案時的不確定性。

主要特點
? 將 M.2 NVMe(PCIe Gen 4 x4)插槽轉換為 SlimSAS 4i 輸出
? 與 ICY DOCK SlimSAS 硬盤盒及線纜完全兼容
? 內置 PCIe Gen 4.0 Redriver重驅動器,確保長線纜環境下的高速信號傳輸
? 配備 100MHz 時鐘緩沖器、SMBus 中繼器和電源信號門,實現穩健的系統集成
? 支持高達 64Gbps 的傳輸速率
? 適用于工作站、服務器、邊緣 AI 系統和工業 PC 中的可拆卸存儲工作流程
? 兼容 PCIe Gen 2/3/4/5 M-Key M.2 插槽
? 提供 2 年有限保修
規格

-
