N5244A型43.5GHz雙端口網絡分析儀功率輸出衰減維修解決方案

測量?jī)x表維修中心 ? 來源:測量?jī)x表維修中心 ? 作者:測量?jī)x表維修中心 ? 2025-06-06 16:00 ? 次閱讀

近期深圳某企業客戶送來一臺N5244A,43.5GHz帶寬,雙端口網絡分析儀。故障表現為2端口輸出功率低,導致S12/S22跡線異常。在收到儀器后對儀器進行檢測,檢測結果與描述故障一致。

維修案例:安捷倫N5244A43.5GHz網絡分析儀2端口輸出功率低維修

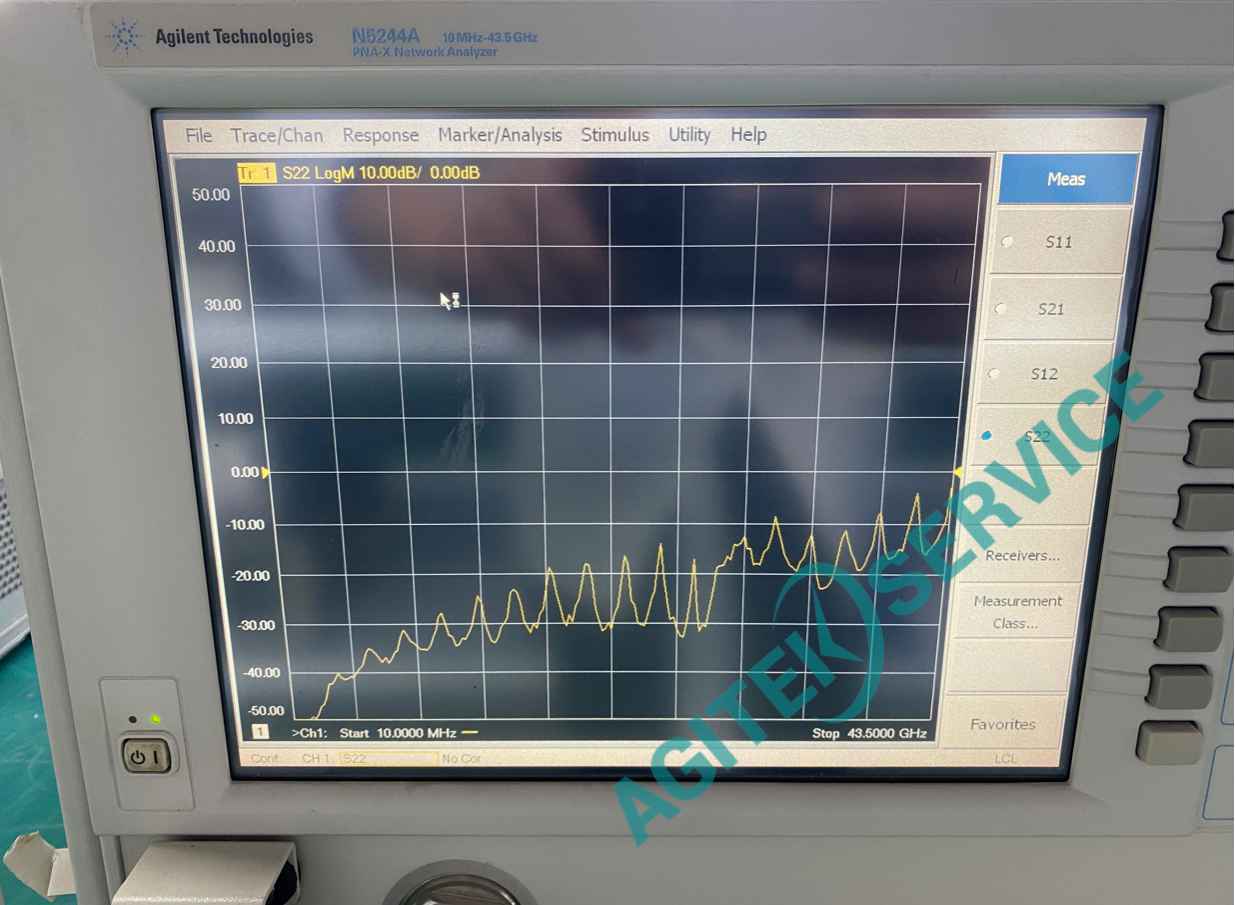

一、報修故障:為2端口輸出功率低,導致S12/S22跡線異常


二、儀器的外觀檢測:正常。

三、故障分析檢測:

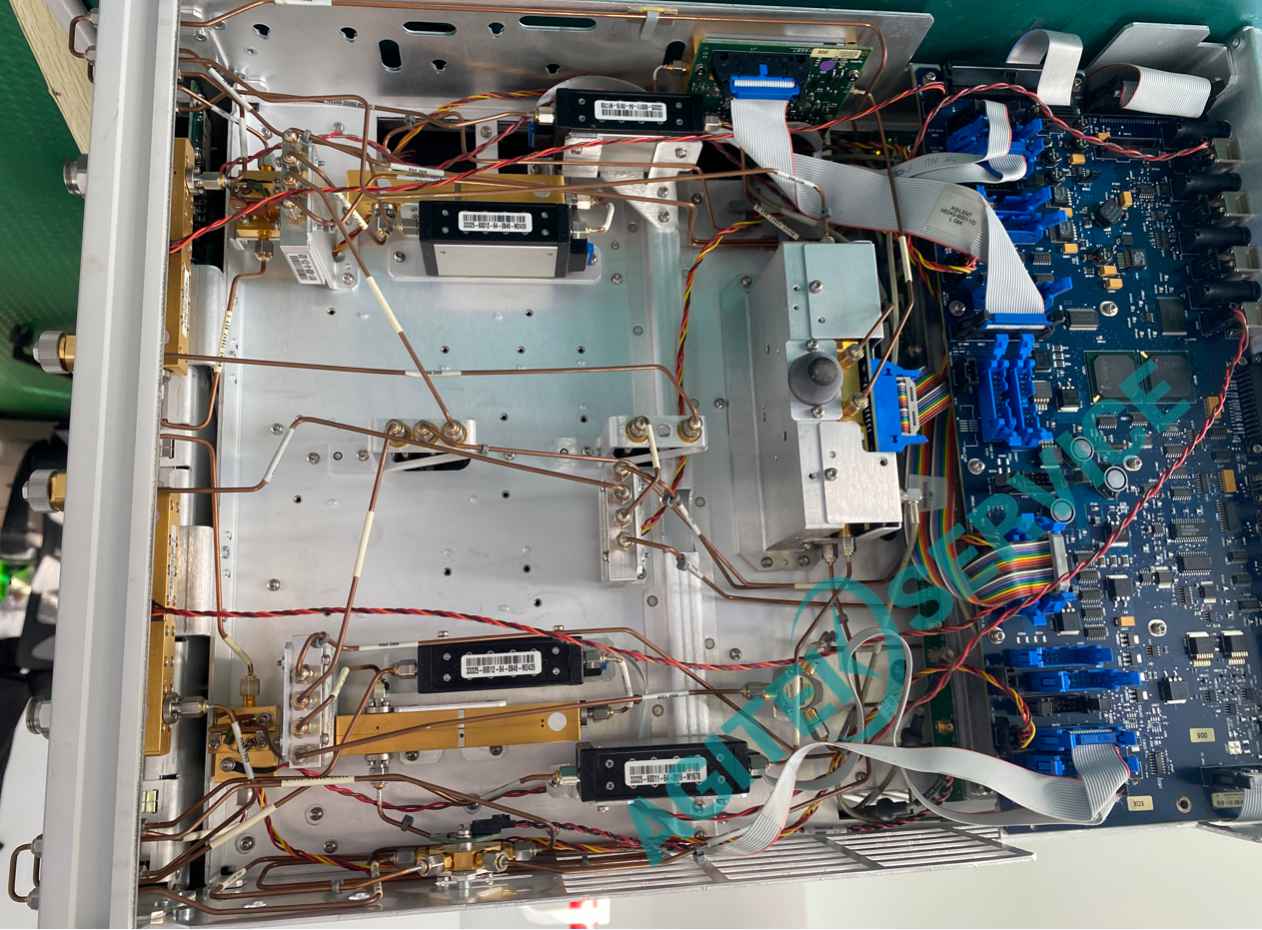

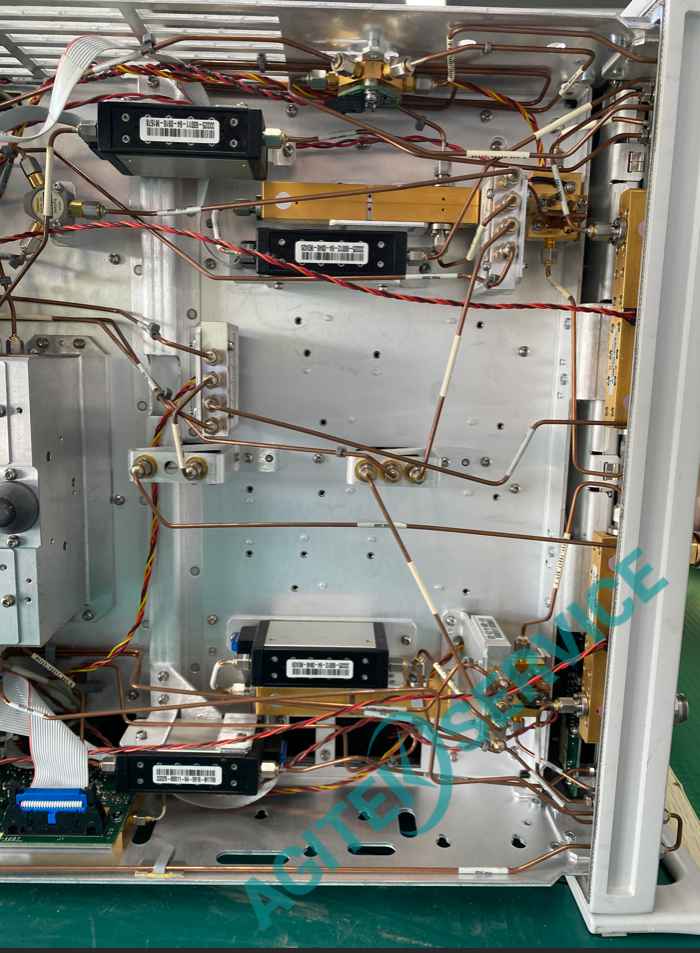

經檢測,確認源輸出分配模塊損壞,導致故障。


四、維修措施:

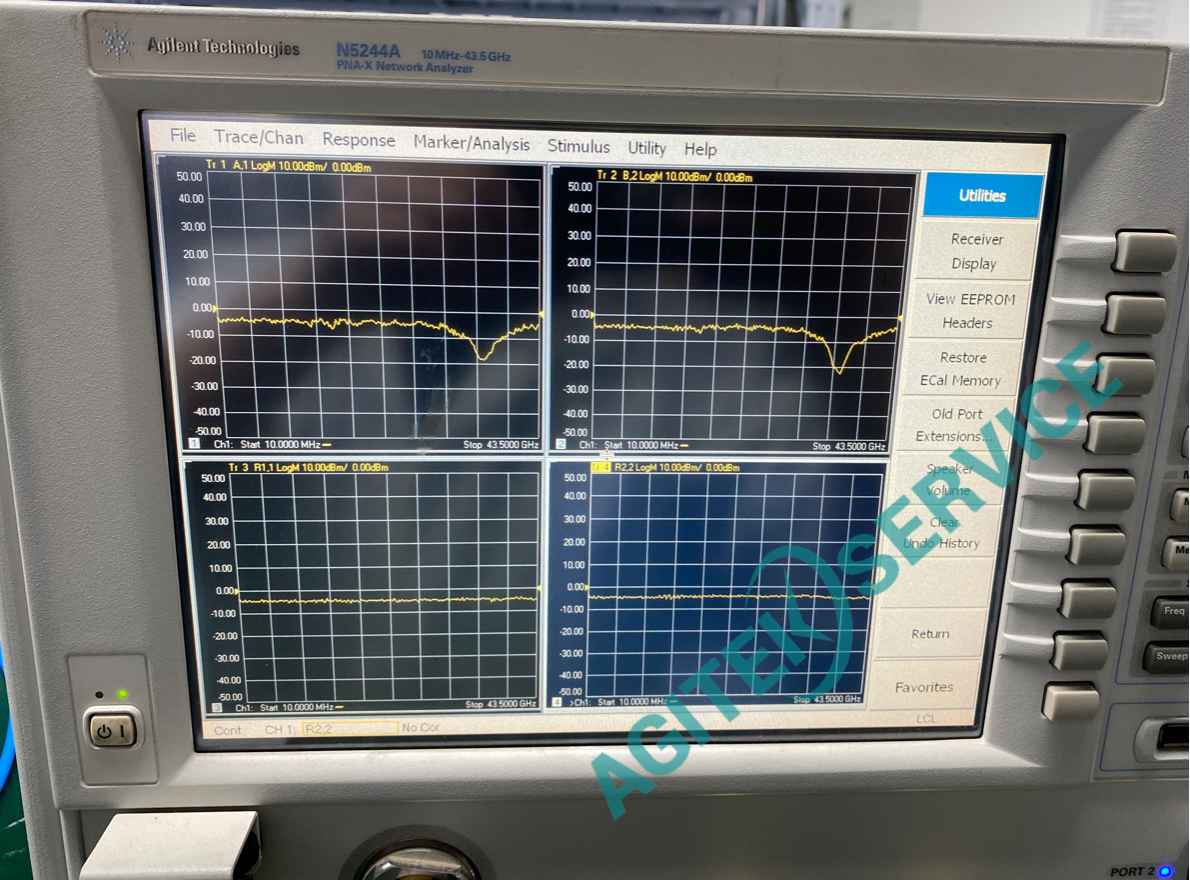

接下來由工程師進行維修,更換損壞元件,整機調整。儀器修復完成,掃線正常,功能正常,指標合格。


五、質檢:

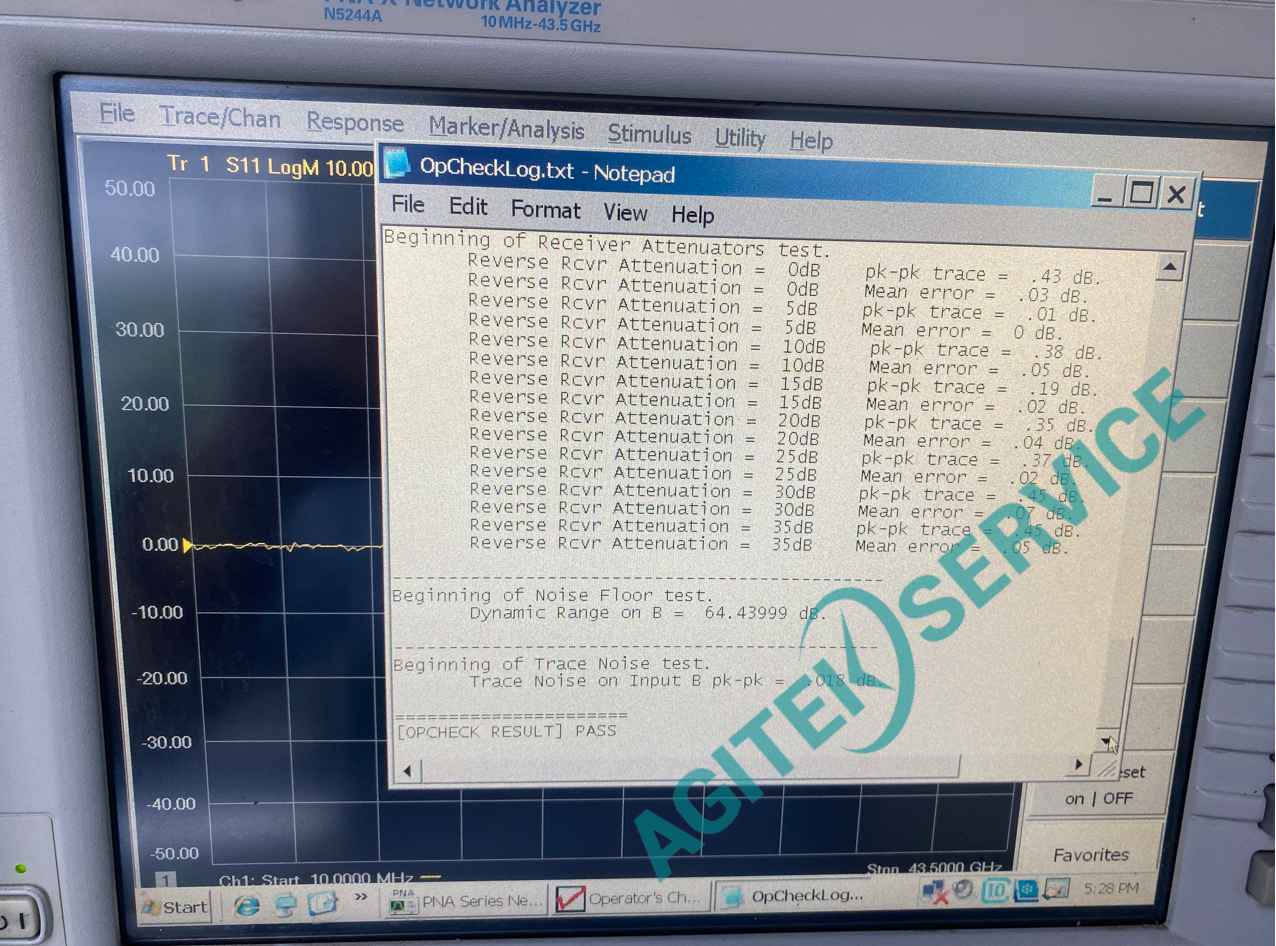

質檢部對修復后的安捷倫N5244A43.5GHz網絡分析儀進行了全面的性能測試和指標驗證。經過嚴格檢驗,確認各項性能均符合指標,最終通過驗收并準備出庫。到此維修結束,交于客戶使用。


六、安捷倫N5244A43.5GHz網絡分析儀安泰測試科技可維修故障:

1.無法正常開機

2.端口無響應或信號異常

3.測試結果異?;蛐?zhǔn)失敗

4.顯示屏問題(如黑屏、花屏)

5.按鍵或調節旋鈕無響應

七、安捷倫N5244A43.5GHz網絡分析儀安全操作規范

1.連接與斷開:

在連接或斷開測試電纜時,應先關閉設備電源,并遵循正確的插拔順序。

避免在設備運行時突然拔插測試電纜,以防止損壞設備或造成人員傷害。

2.參數設置:

根據測試需求,正確設置設備的測試參數,如頻率范圍、掃描速度、功率等級等。

在設置參數時,應確保所選參數符合設備的規格和要求,避免超出設備的承載能力。

3.測試過程:

在測試過程中,應密切關注設備的運行狀態和測試結果。

如發現異?;蝈e(cuò)誤,應立即停止測試并檢查設備狀態。

避免在測試過程中進行不必要的操作或調整,以免影響測試結果或損壞設備。

安泰測試設備維修中心成立以來,堅持服務于國內電子測量?jī)x器領域,為各級實驗室以及各大研究所、高校等單位提供各類電測儀器的銷售、維護以及售后服務。我公司依靠精良的檢修設備,過硬的維修技術,合理的維修價格,完善的售后服務,為客戶節省維修費用,縮短維修周期。

?更多安捷倫網絡分析儀維修請關注https://www.agitekservice.com/product/search/catid-50-brand-83.html#elecfans
