LMR514x0 是一款寬 V 型器件在易于使用的同步降壓轉換器，能夠驅動高達 4A 或 5A 的負載電流。該器件具有 4 V 至 36 V 的寬輸入范圍，適用于各種工業應用，適用于非穩壓電源的電源調節。

LMR514x0 具有 200kHz 至 1.1MHz 的可調開關頻率，可通過外部電阻器實現優化效率或外部元件尺寸的靈活性。該器件具有 PFM 版本，可在輕負載下實現高效率，F(xiàn)PWM 版本可在整個負載范圍內實現恒定頻率和小輸出電壓紋波。軟啟動和補償電路在內部實現，這使得該器件可以使用最少的外部元件。

該器件具有內置保護功能，例如逐周期電流限制、打嗝模式短路保護和在功率耗散過大的情況下進行熱關斷。LMR514x0 采用 WSON-12 封裝。
*附件：lmr51440.pdf

特性

• 專為堅固耐用的工業應用而配置
  • 寬輸入電壓范圍：4 V 至 36 V
  • 4A 或 5A 連續輸出電流
  • 室溫下 ±1.0% 容差電壓基準
  • 最小接通時間：75 ns（典型值）
  • 低靜態電流：25 μA
  • 可調頻率：200 kHz 至 1.1 MHz
  • 頻率擴頻（PFM 變體）
  • 保護功能
    • 精確使能輸入
    • 開漏 PGOOD
    • V在欠壓鎖定 （UVLO）
    • 逐周期電流限制
    • 帶打嗝模式的短路保護
    • 熱關斷
  • 低壓差模式作
  • 結溫范圍：–40°C 至 150°C
• 解決方案體積小，易于使用
  • 集成同步整流
  • 內部補償，易于使用
  • WSON-12 軟件包
• 引腳對引腳兼容封裝中的多種選項
  • PFM 和強制 PWM （FPWM） 選項
• 使用 LMR5144x0 和WEBENCH 電源設計器^?^

參數

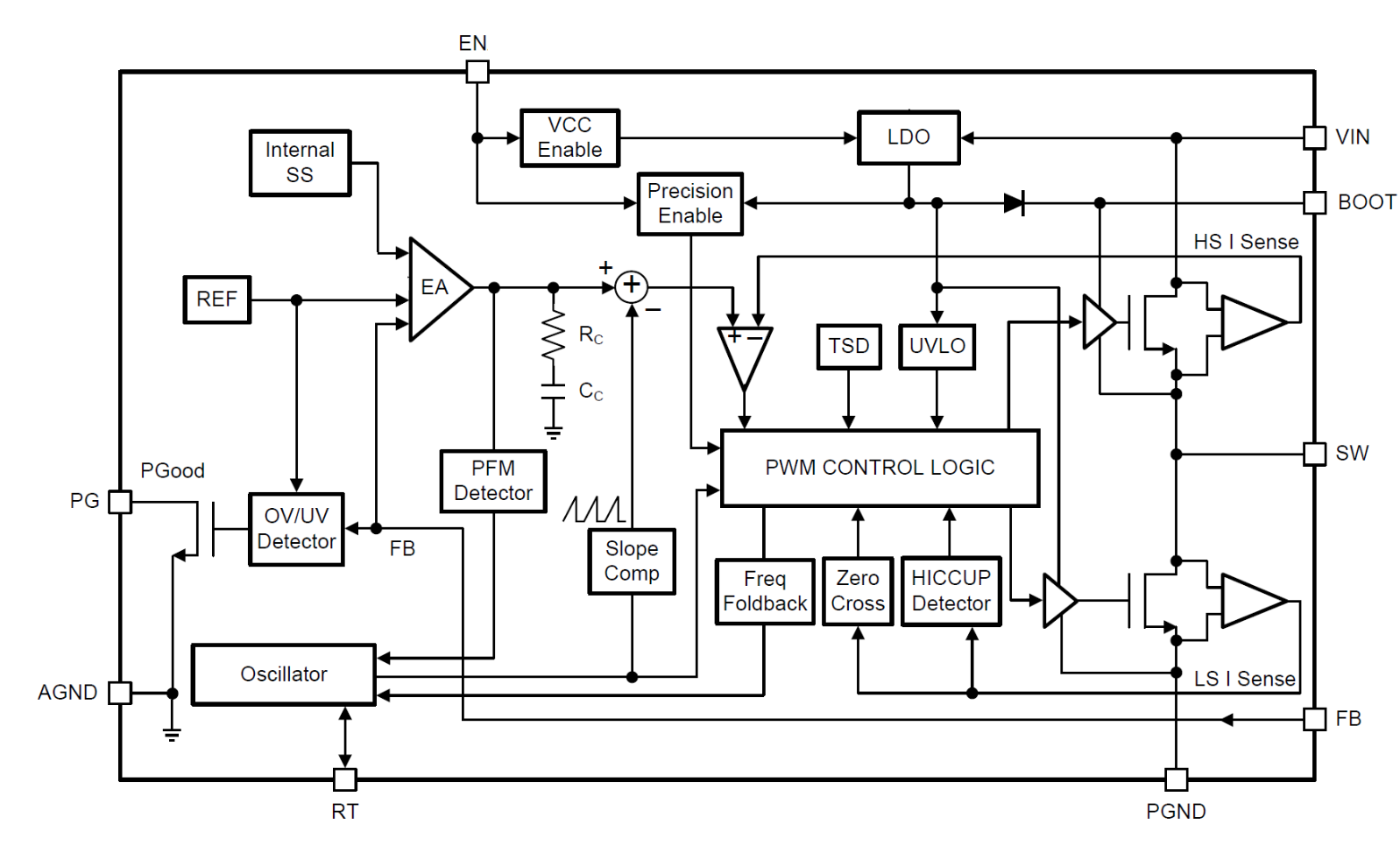

方框圖

概述

LMR51440 是一款寬輸入電壓范圍（4V 至 36V）的同步降壓 DC/DC 轉換器，提供高達 4A 的連續輸出電流。該轉換器專為嚴酷的工業應用設計，具有低靜態電流、高效率、多種保護功能和易于使用的特點。

關鍵特性

• ?寬輸入電壓范圍?：支持 4V 至 36V 的輸入電壓，適用于多種電源環境。
• ?高輸出電流?：提供 4A 的連續輸出電流，滿足高功率需求。
• ?低靜態電流?：僅 25μA 的靜態電流，有助于延長電池壽命。
• ?高效率?：采用同步整流技術，結合優化的控制策略，實現高效率轉換。
• ?多種工作模式?：支持 PFM（脈沖頻率調制）和 FPWM（強制脈沖寬度調制）模式，以適應不同的負載條件。
• ?保護功能?：包括輸入欠壓鎖定（UVLO）、逐周期電流限制、短路保護（帶打嗝模式）和熱關斷等，確保設備安全穩定運行。
• ?小封裝?：采用 WSON-12 封裝，體積小，易于集成。

應用領域

• ?主要家電?：為各種家電設備提供穩定、高效的電源。
• ?PLC、DCS 和 PAC?：為工業自動化控制設備供電。
• ?測試與測量?jī)x器?：為測試設備提供精確的電源解決方案。
• ?電力傳輸?：在電力傳輸系統中實現高效的電壓轉換。

功能描述

• ?固定頻率峰值電流模式控制?：通過監測電感峰值電流來控制開關頻率，實現穩定的輸出電壓。
• ?可調輸出電壓?：通過外部電阻分壓器設置輸出電壓，提供靈活的電源解決方案。
• ?精密使能輸入?：使能引腳具有精密的閾值電壓，便于控制設備的開關狀態。
• ?開漏電源良好輸出?：提供開漏電源良好輸出，便于監控系統電源狀態。
• ?內部補償?：集成內部補償網絡，簡化設計過程，減少外部元件數量。

設計指南

• ?電感選擇?：根據輸出電流和期望的紋波電流選擇合適的電感值。
• ?輸出電容選擇?：使用低 ESR 的陶瓷電容，并盡量靠近 VOUT 和 GND 引腳放置，以減小輸出紋波和提高瞬態響應。
• ?布局布線?：遵循 TI 提供的布局布線指南，特別注意關鍵信號路徑的布置和電容、電感器的選擇，以減小 EMI 和提高系統穩定性。
• ?散熱設計?：確保足夠的散熱措施，以維持結溫在允許范圍內。

文檔支持

• 提供了詳細的數據手冊和應用指南，包括電氣特性、功能描述、應用實現方法和布局布線建議等。
• 用戶可以通過 TI 的 WEBENCH Power Designer 工具進行定制設計，簡化設計流程并提高設計效率。
• TI E2E 支持論壇提供快速的設計幫助和驗證答案，方便用戶解決設計過程中的問題。

注意事項

• 在設計過程中，請確保遵守所有數據手冊中的絕對最大額定值和推薦工作條件。
• 在進行布局布線時，請?zhí)貏e注意關鍵信號路徑的布置和電容、電感器的選擇，以避免干擾和誤差。
• 在實際應用中，請根據具體需求選擇合適的封裝和型號，并進行充分的驗證和測試。
