盟通方案|如何集成UDS協議

盟通科技 ? 2025-06-06 14:06 ? 次閱讀

UDS診斷協議廣泛應用于汽車重卡等領域的設備診斷固件更新該協議主要針對全車ECU進行標準化的數據交互。UDS應用層?(ISO 14229-1)定義了6大類共26項診斷服務,覆蓋了ECU開發功能調試生產階段的硬件檢測參數配置、以及成品階段的故障診斷遠程軟件更新等多個方面。

UDS Server/Client協議棧

UDS是汽車環境中用于對電子控制單元(ECU)進行診斷的通信協議。我們的UDS Server/Client協議棧在CAN總線上擴展并實現了UDS服務功能,它是基于ISO-TP來實現的。ISO-TP是一項國際標準協議(ISO 15765-2),定義了通過CAN總線進行傳輸數據的相關規范。

UDS on CAN

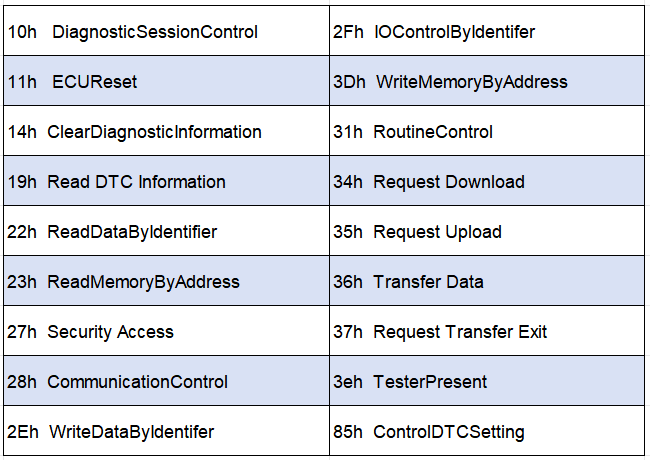

UDS Server/Client協議棧程序以C源代碼形式提供,并依照MISRA-C:2004編碼規則開發。目前它涵蓋了以下UDS服務:


我們的UDS Server/Client協議棧基于ISO-TP服務,因此需要一個具有ISO-TP的底層協議棧。但無需擔心,我們的UDS Server/Client協議棧可以配置在我們提供的J1939或者CANopen協議棧上,與其結合使用。如果您不需要CANopen或者J1939協議,我們也提供輕量級RawCAN協議棧,它主要實現了ISO-TP的底層以及一些必要的服務。

UDS固件更新

如今,越來越多的電子控制單元(ECU)需要借助引導加載程序在現場進行固件更新。由于引導加載程序會占用較大的Flash空間,因此通常無法使用完整的UDS棧。為此,盟通科技提供的UDS引導加載程序在設計時特別注重低內存需求,同時保證了高故障安全性

該引導加載程序僅支持引導加載程序所必需的最基本功能。因此,我們的UDS on CAN引導加載程序僅需要32 KB的閃存空間,并且依舊符合UDS標準。該引導加載程序適用于各種16位和32位微控制器,并且可以輕松適配其他目標系統。

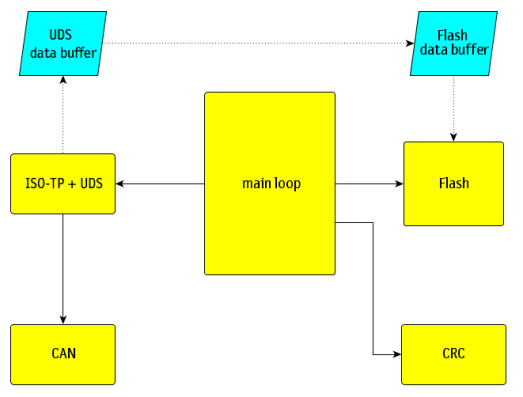

wKgZO2hCg26APbR6AAyzVhh4H0c850.png圖:UDS bootloader實現方式示意圖

由于引導加載程序以C語言源代碼的形式提供,因此制造商特定的程序代碼可以輕松集成進去。這使得設備制造商能夠將訪問保護機制、固件加密或后門等元素集成到引導加載程序中。

該應用程序(將與引導加載程序一同傳輸)需要稍作調整,為此,必須更改鏈接器設置,使復位向量指向引導加載程序,同時確保應用程序所占用的空間不被占用。此外,還需為引導加載程序及應用程序之間的數據交換提供持久性內存(4字節),并且還支持應用程序與引導加載程序之間的其他通信方式。應用程序的二進制文件前面還包含一個數據塊,其中包含CRC碼和其他信息。閃存中的相應空間也必須保持空閑以容納這些數據。

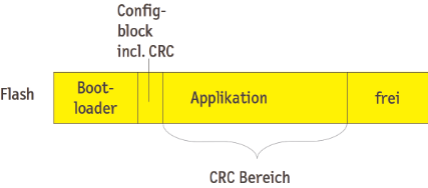

wKgZPGhCg4SASylSAATsVrl24m0761.png圖:bootloader flash分配示意圖

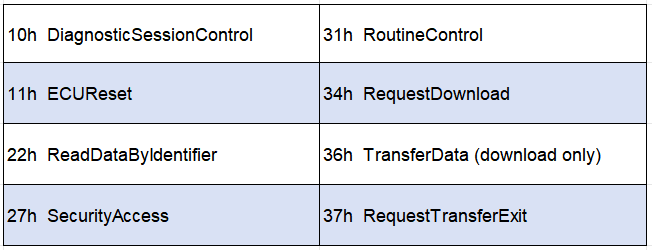

為了減少bootloader的Flash占用,UDS bootloader的UDS服務是相對受限的,它涵蓋了以下UDS服務:


如果您需要更多不同的UDS服務和固件更新產品,請與我們聯系,我們可以針對您的需求對整體的協議棧進行修改和升級,適配更多的應用場景。
