低功率接地故障斷路器（GFI）控制芯片D4147簡介
一、應用領域
D4147主要用于三線制GFCI輸出接口、GFCI芯片斷路器、便攜式GFCI線路等領域的產品，偵測并防護火線對地故障和零線對負載短路故障。
二、功能介紹
D4147為低功率接地故障斷路器（GFI）控制器芯片，用于檢測危險的接地故障電流路徑以及接地對零線故障，內部包含一個二極管整流器、高精度12V帶隙并聯穩壓器、精密低VOS失調感應放大器、延時噪聲濾波器、窗口檢測比較器和一個晶閘管驅動器等基本電路，通過盡可能少的外部器件就能夠偵測并防護火線對地故障和零線對負載短路故障，滿足UL943B標準要求。
三、基本特性
1、應用于GFCI和RCD；
2、內置精密感應放大器與帶隙基準；
3、內置橋式整流器；
4、內置噪聲濾波器；
5、低壓晶閘管禁用；
6、直接直流耦合至感應線圈；
7、晶閘管門極驅動器；
8、漏電靈敏度可調；
9、400μA靜態電流；
10、符合UL943標準；
11、適合120V或220V系統；
12、采用SOT23-6封裝。
四、基本參數

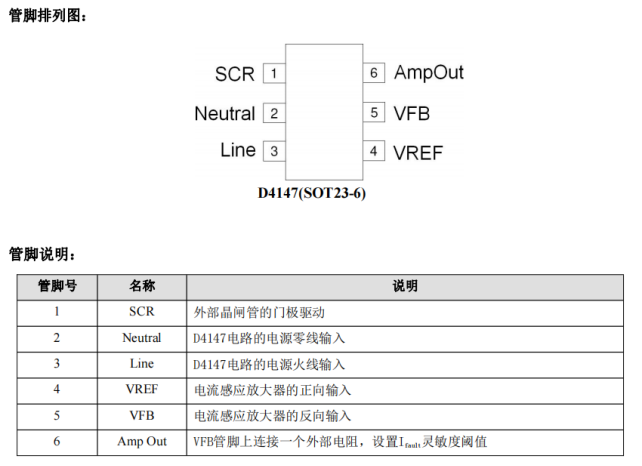

五、引腳信息

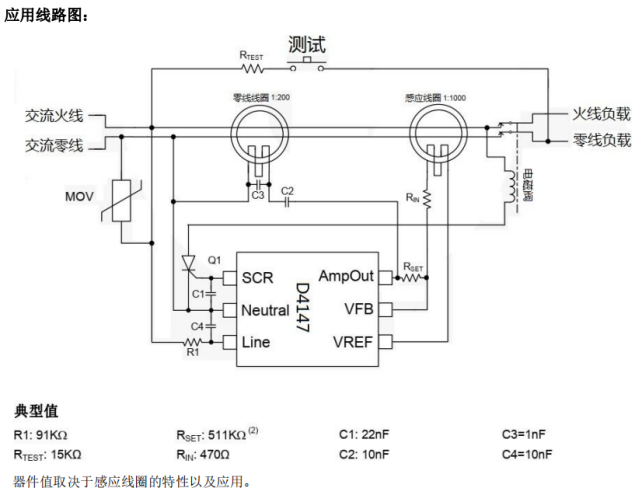

六、參考設計
