一、概述
D2668是一款單片集成電路，提供精確的直流音量控制，以及立體聲橋接音頻功率放大器，可在4Ω負載下輸出2.6W（1.8W）功率，總諧波失真加噪聲（THD+N）低于10%（1.0%）。其音量控制的衰減范圍從20dB到-80dB，共32級步進。
D2668集成了去噪電路和熱關斷保護電路，可降低上電或關機時的瞬態噪聲，并改善斷電時的噪聲問題，同時通過過溫保護和短路保護防止芯片損壞。為簡化音頻系統設計，D2668將用于揚聲器驅動的立體聲橋接負載（BTL）模式和用于耳機驅動的立體聲（SE）模式集成于單芯片中，兩種模式可通過SE/BTL控制引腳信號輕松切換。
D2668采用ESOP16封裝。

D2668

二、主要特點

?低功耗：工作電流9mA（BTL模式）、4mA(SE模式），關斷模式1uA

?低噪聲：優化的去噪電路（DepopCircuitry），內置POP噪聲抑制電路，消除開關機爆音

?高集成度：無需外接耦合電容（BTL模式），減少PCB面積

?靈活控制：通過直流電壓直接調節音量，無需傳統電位器，減少機械磨損和噪聲干擾，適合數字化控制系統；通過設置SE/BTL引腳電壓控制輸出模式（立體聲或者BTL輸出）

?內置過熱/過流保護，提升系統可靠性

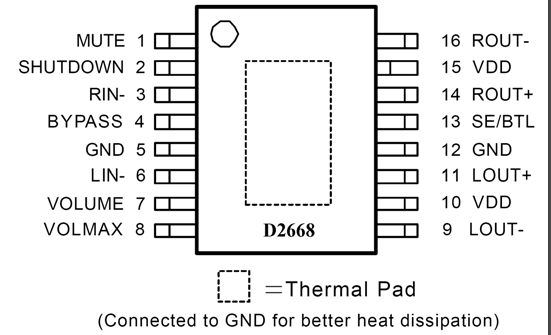

三、引腳信息

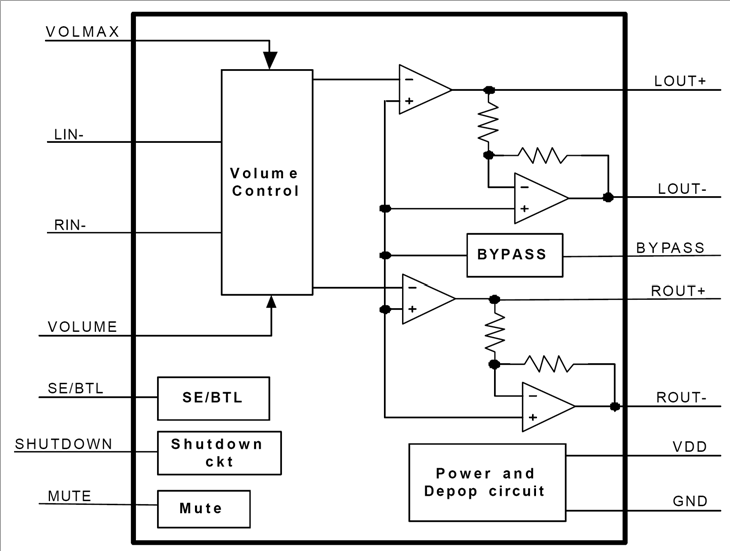

四、功能框圖

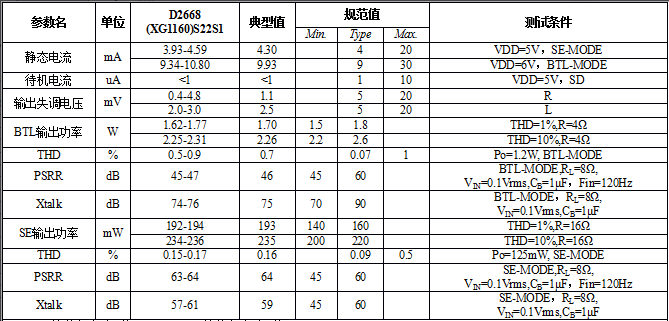

五、基本參數

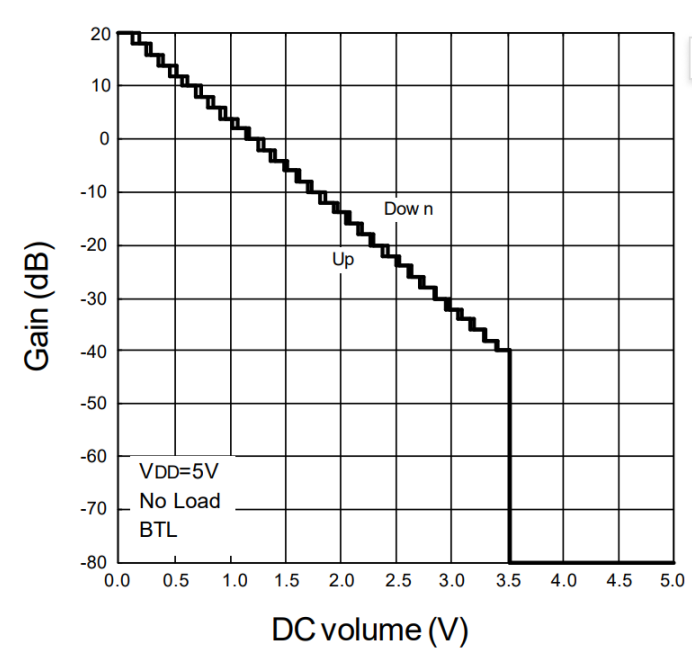

六、直流音量控制

通過施加到VOLUME輸入引腳的直流電壓控制D2668輸出音量。D2668的音量控制由32步組成，控制輸出范圍從20dB到-80dB，每個增益步進對應一個特定的輸入電壓范圍。為了最小化噪聲對音量控制引腳的影響，從而影響所選增益級別，采用了滯回和時鐘延遲。滯回量對應于步進寬度的一半。增益水平在BTL模式下每2dB一檔，從20dB到-40dB，最后一個步驟是-80dB的靜音模式。

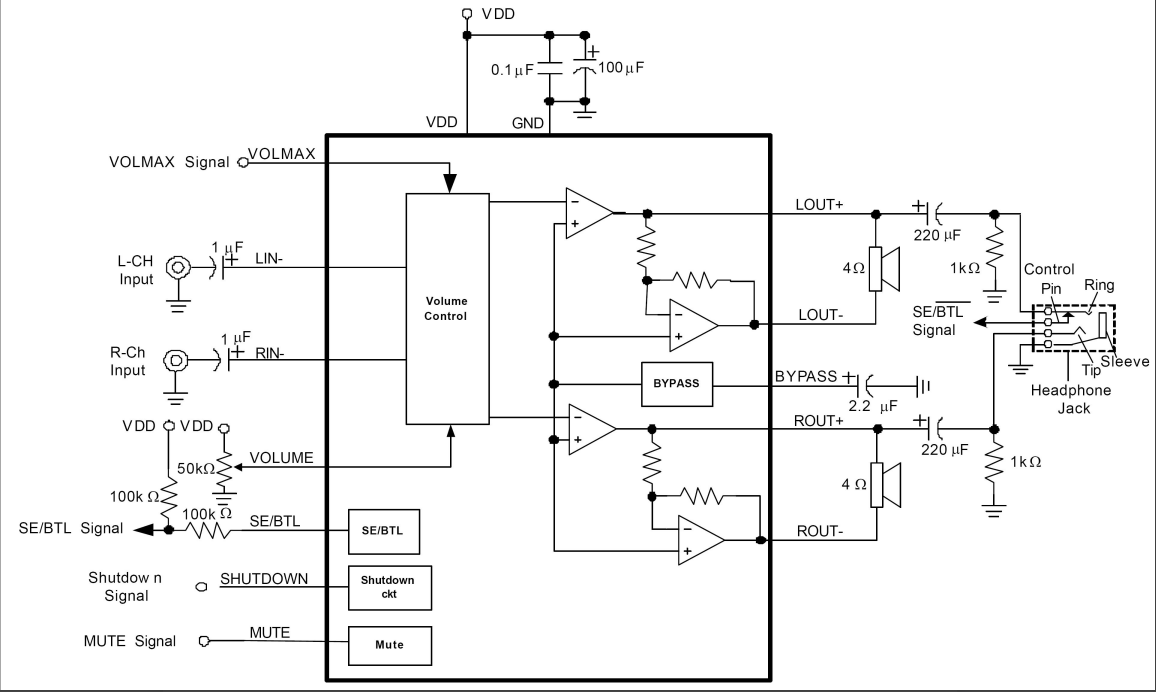

七、典型應用
