TPS62902-Q1 汽車類 3V 至 18V、2A 低 IQ 同步降壓轉換器數據手冊

科技綠洲 ? 2025-06-06 11:28 ? 次閱讀

TPS62902-Q1 是一款高效、小型、靈活的同步降壓 DC/DC 轉換器,易于使用。2.5 MHz 或 1.0 MHz 的可選開關頻率允許使用小型電感器并提供快速瞬態響應。該器件在整個工作溫度范圍內支持 ± 1.5% 的高 V OUT 精度,并通過 DCS-Control 拓撲增強了負載瞬態性能。3V 至 18V 的寬輸入電壓范圍支持各種標稱輸入,如 12V 電源軌、單節或多節鋰離子電池以及 5V 或 3.3V 電源軌。
*附件:tps62902-q1.pdf

TPS62902-Q1 可以在輕負載時自動進入省電模式(如果選擇了自動 PFM 或 PWM),以保持高效率。此外,為了在非常小的負載下提供高效率,該器件具有 4 μA 的低典型靜態電流。AEE 如果啟用,可在 V IN、V OUT 和負載電流范圍內提供高效率。該器件包括一個 MODE/Smart-CONF 輸入,用于設置內部和外部分壓器、開關頻率、輸出電壓放電以及自動省電模式或強制 PWM作。

特性

  • 符合 AEC-Q100 標準,適用于汽車應用:
    • 溫度等級 1:–40°C 至 +125°C,T A
    • 2 級器件 HBM ESD 分類
    • C4B CDM ESD 等級
  • 功能安全
  • 擴展的 TJ 范圍:高達 165°C
  • 高效 DCS-Control 拓撲
    • R DS(ON):62mΩ 高側,22mΩ 低側
    • 無縫 PWM/PFM 轉換
    • 內部補償
  • 4μA 低 I Q(典型值)
  • 高達 2A 的連續輸出電流
  • 在整個溫度范圍內 ±1.5% 的輸出電壓精度
  • 可配置的輸出電壓選項:
    • 0.6V 至 5.5V V FB 外部分壓器
    • V SET 內部分隔器
      • 0.4 V 至 5.5 V 之間的 16 個選項
  • 通過 MODE/S-CONF 引腳實現靈活性
    • 2.5MHz 或 1.0MHz 開關頻率
    • 強制 PWM 或自動 PFM(省電模式),帶動態模式更改選項
    • 輸出放電開和關
  • 無需外部自舉電容器
  • 過流和過熱保護
  • 100% 占空比模式
  • 精確的使能輸入
  • 可調節的軟啟動和跟蹤
  • 電源正常輸出
  • 針對單層布線的優化引腳排列
  • 可濕性 2.2mm × 2.0mm VQFN 封裝,間距為 0.5mm

參數

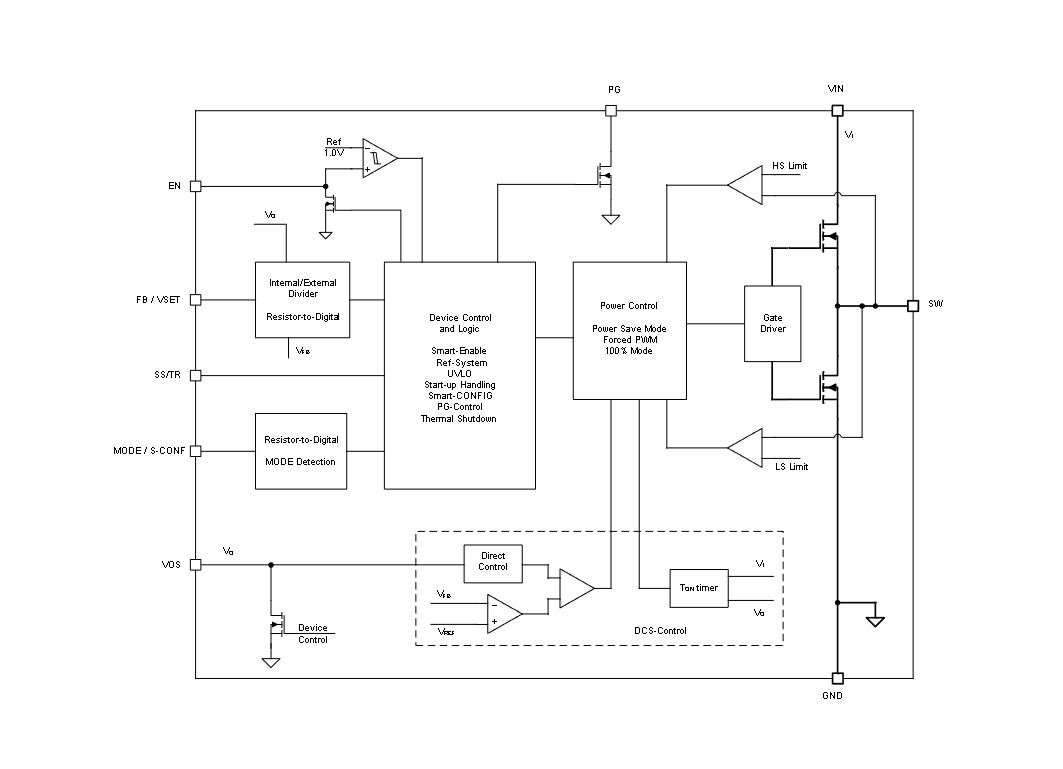

方框圖

概述

TPS62902-Q1 是一款由 Texas Instruments (TI) 生產的 3V 至 18V 輸入、2A 輸出、低 IQ 的同步降壓 DC/DC 轉換器,專為汽車應用設計。它符合 AEC-Q100 標準,具有擴展的結溫范圍(最高可達 165°C),并提供了多種保護功能,如過流和過溫保護。

關鍵特性

  • ?AEC-Q100 認證?:適用于汽車應用,溫度等級 1:-40°C 至 +125°C
  • ?寬輸入電壓范圍?:3V 至 18V
  • ?高效率?:采用 DCS-Control 拓撲結構,提高效率
  • ?低 IQ?:典型值為 4μA,有助于在輕負載條件下維持高效率
  • ?編程輸出電壓?:提供 0.6V 至 5.5V 的輸出電壓范圍,可通過外部電阻分壓器或內部電壓分壓器進行配置
  • ?多種開關頻率?:可選擇 2.5MHz 或 1.0MHz 的開關頻率,支持無縫 PWM/PFM 轉換
  • ?靈活的模式選擇?:支持強制 PWM、自動 PFM(電源節省模式)及動態模式切換

應用領域

  • 高級駕駛輔助系統(ADAS)
  • 車身電子和照明
  • 信息娛樂和儀表集群
  • 混合動力、電動和動力傳動系統

功能描述

  • ?DCS-Control 拓撲?:結合了滯環、電壓模式和電流模式控制的優點,提供快速的瞬態響應和準確的 DC 負載調節
  • ?模式選擇和配置?:通過 MODE/S-CONF 引腳進行配置,支持外部反饋、內部電壓分壓器、輸出放電控制及動態模式切換
  • ?軟啟動和跟蹤?:SS/TR 引腳用于調整軟啟動行為或跟蹤外部電壓源,實現靈活的電源管理
  • ?智能使能?:精確的使能輸入,允許通過外部 RC 網絡實現電源上電延遲
  • ?電源良好(PG)輸出?:用于指示輸出電壓是否達到目標值,便于多軌電源啟動時序控制

設計指南

  • ?輸出電壓編程?:詳細說明了通過外部電阻分壓器或內部電壓分壓器配置輸出電壓的步驟
  • ?外部組件選擇?:提供了電感、輸出電容、輸入電容和軟啟動電容的選擇指南,確保系統穩定性和性能
  • ?布局建議?:強調了 PCB 布局的重要性,提供了布局示例和布線指南,以最小化寄生電感和電阻,提高 EMI 性能
  • ?熱設計?:討論了熱管理策略,包括使用熱過孔和銅層來降低熱阻,提高散熱性能

文檔支持

  • 提供了詳細的數據手冊,包括電氣特性、功能描述、應用和實現指南等
  • 可通過 TI 的 WEBENCH? Power Designer 工具進行自定義設計,簡化設計流程,并獲取實時定價和組件可用性信息

注意事項

  • 在使用前,請仔細閱讀數據手冊,確保符合所有絕對最大額定值和推薦工作條件
  • 在設計過程中,請遵循數據手冊中的布局指南和組件選擇建議,以確保系統的穩定性和可靠性
