概述
AD7401A是一款二階Σ-Δ調制器，片上的數字隔離采用ADI公司的iCoupler ^?^ 技術，能將模擬輸入信號轉換為高速1bit數據流。AD7401A采用5V電源供電，差分輸入信號范圍為±200 mV（滿量程±320 mV）。模擬調制器對輸入信號連續采樣，因而無需外部的采樣保持電路。輸入信息包含在數據率為10MHz輸出流中，通過適當?shù)臄?shù)字濾波器重構原始信息。串行I/O可采用5V或3V電源供電 (V DD2 )。

串行接口采用數字式隔離。通過將高速CMOS工藝和單片空芯變壓器技術結合在一起，較之傳統光耦合器等其它器件來說，片內隔離能提供更加優異的工作特性。該器件內置片內基準電壓源，工作溫度范圍為-40°C至+125°C。AD7400A采用8引腳表面貼裝PDIP（帶鷗翼引腳）和16引腳SOIC封裝。
數據表：*附件：AD7400A隔離式Σ-Δ調制器技術手冊.pdf

應用

• 交流電機控制
• 分路電流監控
• 數據采集系統
• 模數及光隔離器的方案替代

特性

• 時鐘速率為10 MHz
• 二階調制器
• 16位無失碼
• 16位時INL典型值為±2 LSB
• 失調漂移：1.5 μV/°C（典型值）
• 片內數字隔離器
• 8引腳表面貼裝PDIP（帶鷗翼引腳）和16引腳SOIC封裝

框圖

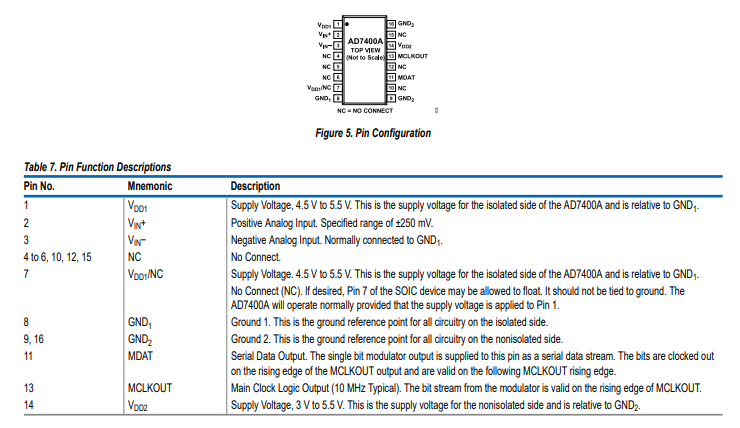

引腳配置描述

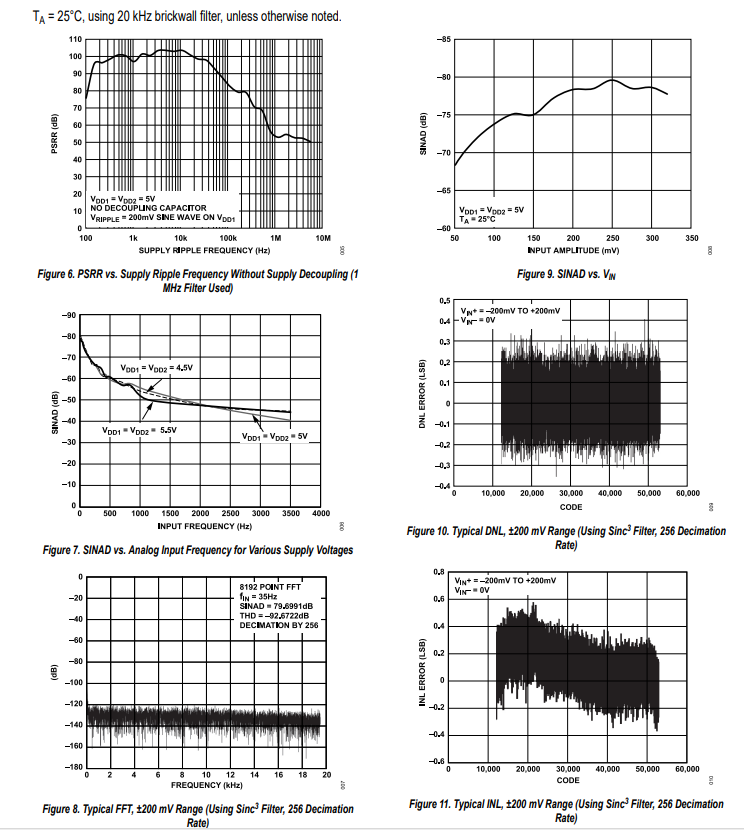

典型性能特征

工作原理

電路信息

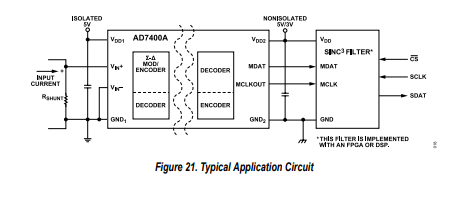

AD7400A隔離型Σ-Δ調制器可將模擬輸入信號轉換為高速（典型值為10 MHz）的單比特數據流；單比特數據的時間平均值（即調制器輸出數據）與輸入信號直接成比例。圖21展示了AD7400A的一個典型應用電路，該電路用于在模擬輸入、電流檢測電阻與數字輸出之間實現隔離，數字輸出隨后由數字濾波器處理以提供N位數據字。

模擬輸入

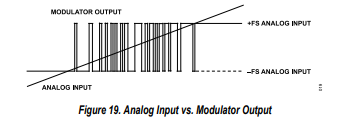

AD7400A的差分模擬輸入采用開關電容電路實現。該電路實現了一個二階調制器級，可將輸入信號數字化為1比特輸出數據流。采樣時鐘（MCLKOUT）為轉換過程以及輸出數據幀時鐘提供時鐘信號。該時鐘源由AD7400A內部提供。模擬輸入信號由調制器連續采樣，并與內部電壓基準進行比較。準確反映模擬輸入隨時間變化情況的數字流會出現在轉換器輸出端（見圖19） 。

0 V的差分信號（理想情況下）在MDAT輸出引腳產生1和0各占50%時間的數據流。200 mV的差分輸入會產生1占81.25%時間、0占18.75%時間的數據流。250 mV的差分輸入會產生1占89.806%時間、0占10.194%時間的數據流。-200 mV的差分輸入會產生1占18.75%時間、0占81.25%時間的數據流（對于-250 mV的輸入，輸出數據流中1占10.94%的時間）。

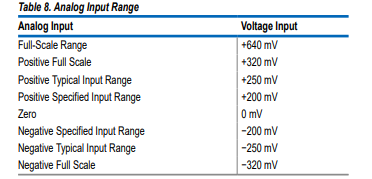

320 mV的差分輸入（理想情況下）會產生全為1的數據流。這是AD7400A的絕對滿量程范圍，而250 mV是規定的模擬滿量程范圍，如表8所示。

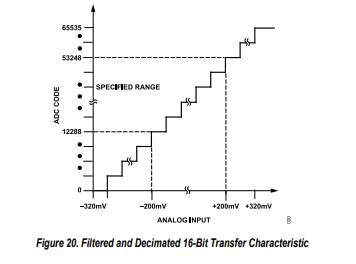

要重建原始信息，此輸出需要進行數字濾波和抽取。建議使用Sinc?濾波器，因為其階數比AD7400A調制器的階數高一級。若采用256倍抽取率，假設內部時鐘頻率為10 MHz，得到的16位數據速率為39 kHz。圖20展示了AD7400A相對于16位輸出的傳遞函數 。
