15V超低電容高浪涌ESD元件——雷卯ULC1542CH完全替代ESD63091CN

上海雷卯電子 ? 2025-06-06 09:09 ? 次閱讀


上海雷卯電子推出全新靜電保護器件 ULC1542CH,這是一款小封裝的(DFN1006))專為 15V信號線設計的靜電保護方案。憑借14A的峰值脈沖電流(IPP)能力,ULC1542CH 具備優異的浪涌防護性能。0.6PF 低結電容,可以保障信號傳輸的完整性,能夠有效抵御靜電放電沖擊,為高速數據傳輸線路提供可靠保護,

ULC1542CH核心參數與 ESD63091CN 完全匹配,支持 pin-to-pin 無縫替代。無需修改電路設計即可直接替換,為工程師提供了更靈活、高效的選型方案。

ESD63091CN與雷卯ULC1542CH參數表對比如下:


Parameter(參數)

ULC1542CH

ESD63091CN

VRWM(最大反向工作電壓)

15V

15V

VBR(擊穿電壓)

16V

16V

Bi/Ui(雙向/單向)

Bi-directional

Bi-directional

IR(漏電流)

0.5μA

1μA

IPP(Max)(最大脈沖峰值電流)

14A

14A

Package(封裝)

DFN1006

DFN1006

Vc(22A) (IPP為14A時鉗位電壓)

22V

21

Cj (結電容)

0.6pF

1.1pF

ESD(Air) (空氣靜電保護能力)

±30KV

±30KV

ESD(Contact)(接觸靜電保護能力)

±30KV

±30KV

判斷ESD二極管是否可以替代建議關注這幾點:

1. VRWM 是否接近

2. 封裝是否一樣

3. 抗靜電能力是否接近;

4. VBR 是否接近;

5. IPP 是否接近 ;

6. CJ 是否接近。
以上參數對比ULC1542CH完全可以替代ESD63091CN。


應用



1. 消費電子領域,無論是手機、平板的高速數據接口,還是智能穿戴設備的精密傳感器線路。

2. 工業控制場景下,面對復雜電磁環境中頻繁出現的靜電威脅,它能為 PLC 控制線路、工業以太網接口等提供可靠防護。

3. 在汽車電子方面,從車載娛樂系統的數據線到車身電子控制單元的信號傳輸線,該器件都能助力設備穩定運行

總之,該器件適用于消費電子、工業控制等多種場景,在保持高性能的同時兼具成本優勢,為工程師提供了更具靈活性的選型方案。

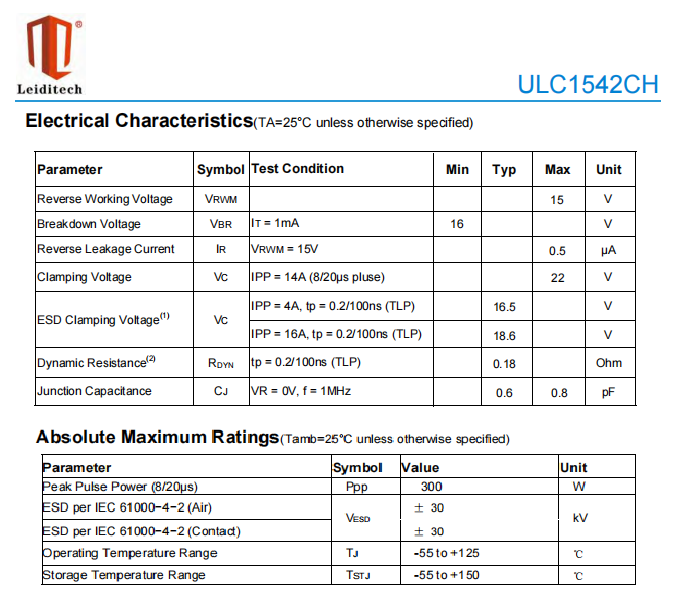

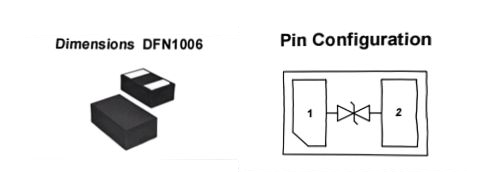

ULC1542CH詳細參數如下:




如需要做相關替代請聯系雷卯銷售人員或者聯系雷卯EMC小哥

Leiditech雷卯電子致力于成為電磁兼容解決方案和元器件供應領導品牌,供應ESD,TVSTSSGDT,MOV,MOSFET,Zener,電感等產品。雷卯擁有一支經驗豐富的研發團隊,能夠根據客戶需求提供個性化定制服務,為客戶提供最優質的解決方案。
