概述
ADM3251E是一款高速、2.5 kV完全隔離、單通道RS-232/V.28收發器，采用5 V單電源供電。由于 RIN 和TOUT 引腳提供高壓ESD保護，因此該器件非常適合在惡劣的電氣環境中工作，或頻繁插拔RS-232電纜的場合。

無需使用單獨的隔離DC-DC轉換器。ADI公司的芯片級變壓器iCoupler? 技術，能夠同時用于隔離邏輯信號和集成式DC-DC轉換器，因此該器件可提供整體隔離解決方案。

ADM3251E符合EIA-232E規范，并且數據速率高達460 kbps。

倍壓器/反相器使用四個外部0.1 μF電荷泵電容，這使得該器件可以采用5 V單電源供電。

ADM3251E提供20引腳、寬體SOIC封裝，額定溫度范圍為?40°C至+85°C。
數據表：*附件：ADM3251E隔離式單通道RS-232線路驅動器 接收機技術手冊.pdf

應用
--高噪聲數據通信
--工業通信
--通用RS-232數據鏈路
--工業/電信診斷端口
--醫療設備

特性

• 2.5 kV完全隔離（電源和數據）RS-232收發器
• 集成isoPower的隔離式DC/DC轉換器
• 460 kbps數據速率
• 1個發射器和1個接收器
• 滿足EIA-232E標準
• RIN 和TOUT引腳提供ESD保護
  接觸放電：±8 kV
  氣隙放電：±15 kV
• 0.1uF電荷泵電容
• 高共模瞬態抑制：>25kV/us
• 安全管理認證（審批中）
  UL認證
  2500 V均方根值/分鐘，符合UL 1577
  VDE 安全認證證書（申請中）
  DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
  VIORM = 560 V 峰值
• 工作溫度范圍：?40°C至+85°C
• 20引腳寬體SOIC封裝

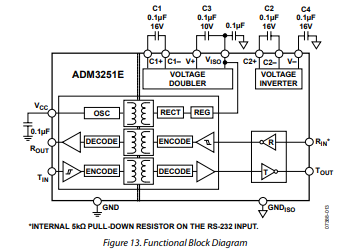

框圖

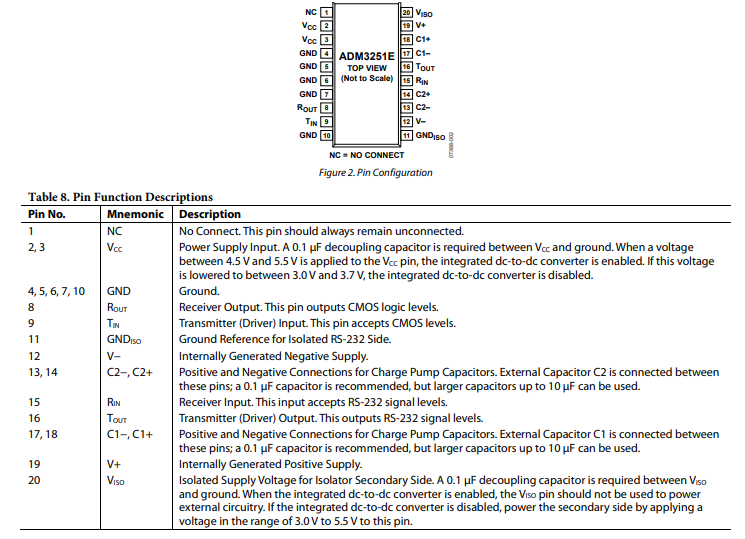

引腳配置描述

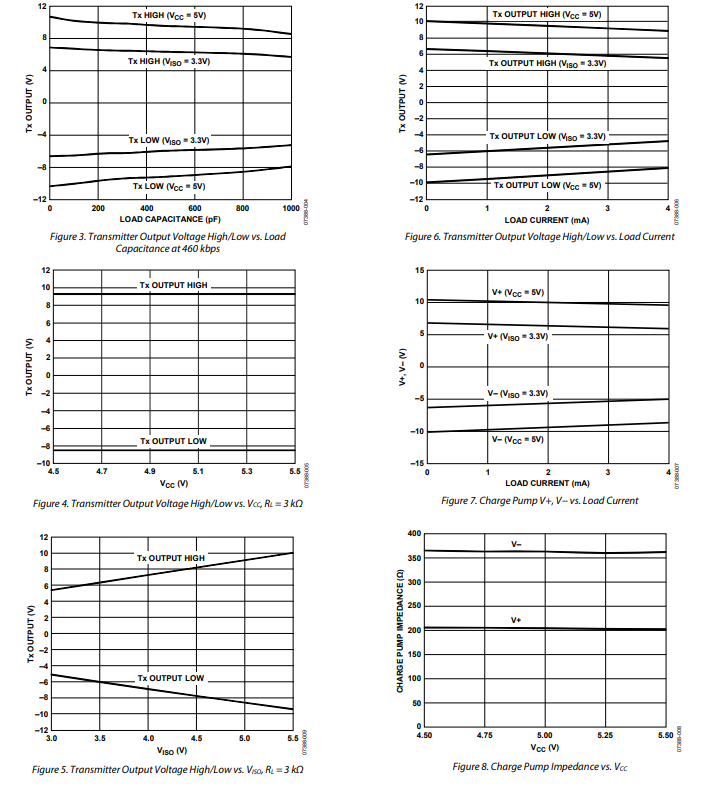

典型性能特征

工作原理

ADM2325E是一款2.5 kV完全隔離的單通道收發器器件，采用單電源供電。

內部電路主要由以下幾個部分組成：

• 電荷泵和轉換器
• 降壓型電源轉換器
• 5.0 V邏輯轉EIA/TIA - 232收發器
• EIA/TIA - 232轉5.0 V邏輯接收器

電源與數據隔離

ADM2325E的集成直流 - 直流轉換器部分采用與大多數現代電源設計相同的原理工作。初級側連接到振蕩電路，該電路將開關電流提供給次級側，在此處通過高K耦合技術將功率傳輸?shù)酱渭?jí)側。空氣核心變壓器繞組將功率耦合到次級側，然后將其調節到約3.0 V，并將該電源連接到隔離數據部分和VDD2引腳。VDD1引腳應連接到初級側電源。

由于出色的穩壓過程，次級側輸出電壓調節在內部進行，從而為變壓器線圈和次級側組件節省了電路板空間，減少了功率損耗，進而降低了功率耗散。這使得轉換效率較低。

ADM2325E可在直流 - 直流轉換器使能或禁用的情況下工作。內部直流 - 直流轉換器使能模式由輸入VCC電壓控制。在ADM2325E正常工作模式下，VCC設置為1.8 V至5.5 V，內部直流 - 直流轉換器使能。要禁用直流 - 直流轉換器，用戶必須在隔離數據側的VDD2引腳上外部提供隔離電源。初級側電壓范圍為2.0 V至5.5 V，次級側電源電流最大值為12 mA（ADM2325E正常工作所需）。通常，ADM2325E在直流 - 直流轉換器使能的情況下繼續工作。

Txin引腳接收CMOS輸入電平（當VCC = 3.3 V時也可接收TTL電平 ）。施加到Txin的驅動器輸入信號經過隔離柵傳輸后，出現在收發器部分的RS - 232輸出（DOUT）。類似地，接收器輸入（RO）接收RS - 232信號，這些信號以隔離地（GNDiso）為參考。輸入電平反相并通過隔離柵耦合，出現在參考邏輯地的Rxin引腳。

數字信號通過高K耦合技術跨隔離柵傳輸。小型隔離變壓器繞組可將數字信號從隔離柵的一側磁耦合到另一側。由于這些繞組能夠激勵初級變壓器繞組中的磁場，在次級繞組中感應出的電壓經過解碼轉換為活動輸入電壓檢測電路。由于有源輸入電壓必須低于閾值才能禁用轉換器，因此會出現直流 - 直流反轉。此功能可確保轉換器在因噪聲輸入功率而進入振蕩時能夠關閉。
