概述
ADM3252E是一款高速、2.5 kV 完全隔離、雙通道 RS-232/V.28 收發器，采用3.3 V或5 V單電源供電。由于R IN1 、R IN2 、TOUT1和 TOUT2 引腳提供高壓ESD保護，因此ADM3252E非常適合在惡劣的電氣環境中工作，或頻繁插拔RS-232電纜的場合。

利用isoPower ^?^ 的集成隔離電源，ADM3252E提供四個獨立的隔離通道。無需使用單獨的隔離DC-DC轉換器。該器件采用ADI公司的芯片級變壓器iCoupler^?^ 技術，能夠隔離邏輯信號和集成式DC-DC轉換器。因此該器件可提供完全隔離的解決方案。

ADM3252E符合EIA/TIA-232E和ITU-T V.28規范，數據速率最高可達460 kbps。倍壓/負壓轉換器使用四個0.1 μF外部電荷泵電容，這使得該器件可以采用3.3 V或5 V單電源供電。ADM3252E采用44引腳、芯片級球柵陣列(CSP_BGA)封裝，額定工作溫度范圍為?40°C至+85°C。
數據表：*附件：ADM3252E隔離式雙通道RS-232線路驅動器 接收機技術手冊.pdf

應用

• 隔離式RS-232接口
• 高噪聲數據通信
• 工業通信
• 工業/電信診斷端口
• 醫療設備

特性

• 2.5 kV完全隔離（電源和數據）RS-232收發器
• 集成isoPower的隔離式DC/DC轉換器
• 3.3 V或5 V單電源供電
• 數據速率：460 kbps
• 2路Tx和2路Rx通道
• 符合EIA/TIA-232E規范
• RINx 和 TOUTx 引腳提供ESD保護
  -- 接觸放電：±8 kV
  -- 氣隙放電：±15 kV
• 0.1 μF電荷泵電容
• 高共模瞬變抗擾度：>25 kV/μs
• 工作溫度范圍：-40℃至+85℃
• 44引腳芯片級球柵陣列(CSP_BGA)封裝
• 欲了解更多特性，請參考數據手冊

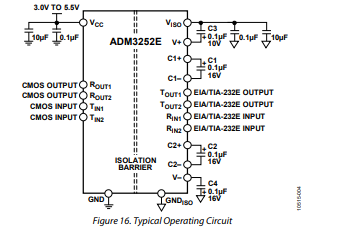

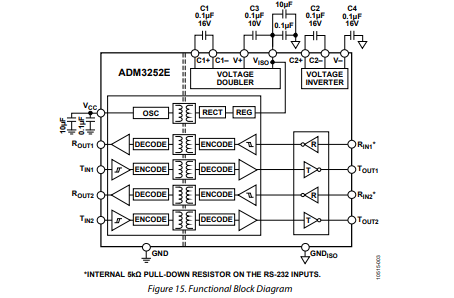

框圖

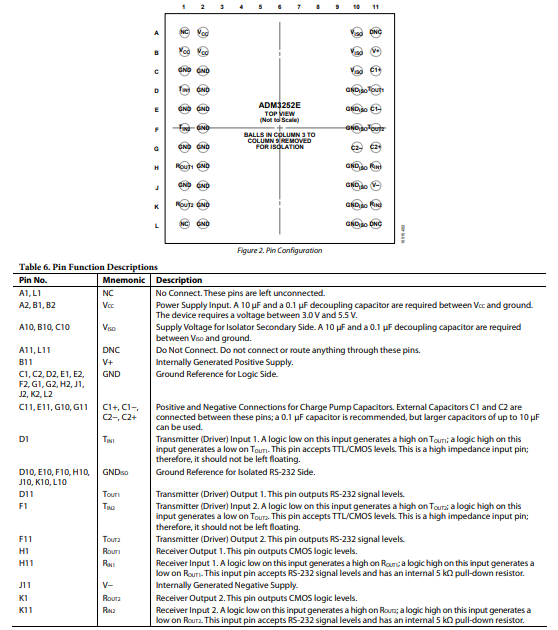

引腳配置描述

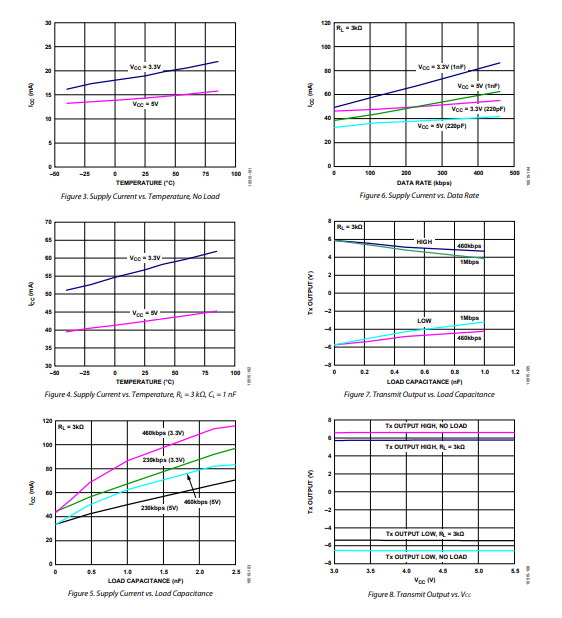

典型性能特征

工作原理

ADM3252E 是一款高速、2.5kV 全隔離、雙通道 RS - 232 收發器器件，采用單電源供電。

內部電路主要由以下幾個部分組成：

• 電源和數據的隔離
• 電荷泵電壓轉換器
• 3.3V 邏輯轉 EIA/TIA - 232E 發射器
• EIA/TIA - 232E 轉 3.3V 邏輯接收器

電源和數據的隔離

ADM3252E 集成了一個直流 - 直流轉換器部分，其工作原理與大多數電源設計通用。電源由一個振蕩電路提供，該電路將電流切換到芯片級變壓器。能量被傳輸?shù)酱渭墏?cè)，在那里被整流為高壓。然后，該能量被線性穩壓到 3.3V，并供應給次級側數據部分和 V_{IO} 引腳。由于振蕩器以恒定高頻運行，與負載無關，因此在輸出電壓調節過程中，能量在變壓器線圈和組件中大量耗散。內部用于耗散的空間有限，這導致電源轉換效率較低。

發射器輸入（T_{x}）接受 TTL/CMOS 輸入電平。施加到 T_{x} 引腳的驅動器輸入信號參考邏輯地（GND）。它通過隔離柵進行耦合、反相，然后出現在收發器部分，參考隔離地（GND_{ISO}）。

類似地，接收器輸入（R_{x}）接受 RS - 232 信號電平，參考隔離地（GND_{ISO}）。R_{x} 輸入被反相、通過隔離柵耦合，然后出現在 R_{xOUT} 引腳，參考邏輯地（GND）。

數字信號使用 iCoupler 技術通過隔離柵傳輸。芯片級變壓器繞組將數字信號從隔離柵的一側磁耦合到另一側。數字輸入被編碼成能夠激勵繞組初級變壓器的波形。在次級繞組處，感應波形被解碼為最初傳輸?shù)亩M(jìn)制值。
