TPS56325x 是一款簡單易用、高效率、高功率密度的同步降壓轉換器，輸入電壓范圍為 3V 至 17V，在輸出電壓為 0.6V 至 10V 時支持高達 3A 的連續電流。

TPS56325x 采用 D-CAP3 控制模式來提供快速瞬態響應，并支持低 ESR 輸出電容器，而無需外部補償。該器件可支持高達 95% 的占空比作。集成自舉電容器有助于實現單層 PCB，并可節省總 BOM 成本。
*附件：tps563252.pdf

TPS563252 在 Eco 模式下運行，可在輕負載期間保持高效率。TPS563257 在 FCCM 模式下運行，在所有負載條件下保持相同的頻率和較低的輸出紋波。該器件通過 OVP、OCP、UVLO、OTP 和 UVP 集成全面保護，帶打嗝。

該器件采用 1.6 mm × 1.6 mm SOT-563 封裝。結溫的額定溫度范圍為 –40°C 至 125°C。

特性

• 針對廣泛的應用進行配置
  • 3V 至 17V 輸入電壓范圍
  • 0.6V 至 10V 輸出電壓范圍
  • 0.6V 參考電壓
  • 25°C 時 ±1% 的基準精度
  • ±1.5% 的基準精度（在 –40°C 至 125°C 時）
  • 集成 55.0mΩ 和 24.3mΩ MOSFET
  • 100μA 低靜態電流
  • 1.2MHz 開關頻率
  • 最大 95% 的大占空比作
  • 精密 EN 閾值電壓
  • 1.6ms 固定軟啟動時間
• 易于使用且解決方案尺寸小
  • TPS563252省油模式，輕負載時TPS563257 FCCM 模式
  • D-CAP3? 控制模式
  • 通過集成自舉電容器實現輕松布局
  • 支持使用預偏置輸出啟動
  • 漏極開路電源良好指示器
  • 用于 OV、OT 和 UVLO 保護的非鎖存
  • 用于紫外線防護的打嗝模式
  • 逐周期 OC 和 NOC 保護
  • 1.6mm × 1.6mm SOT-563 封裝

參數

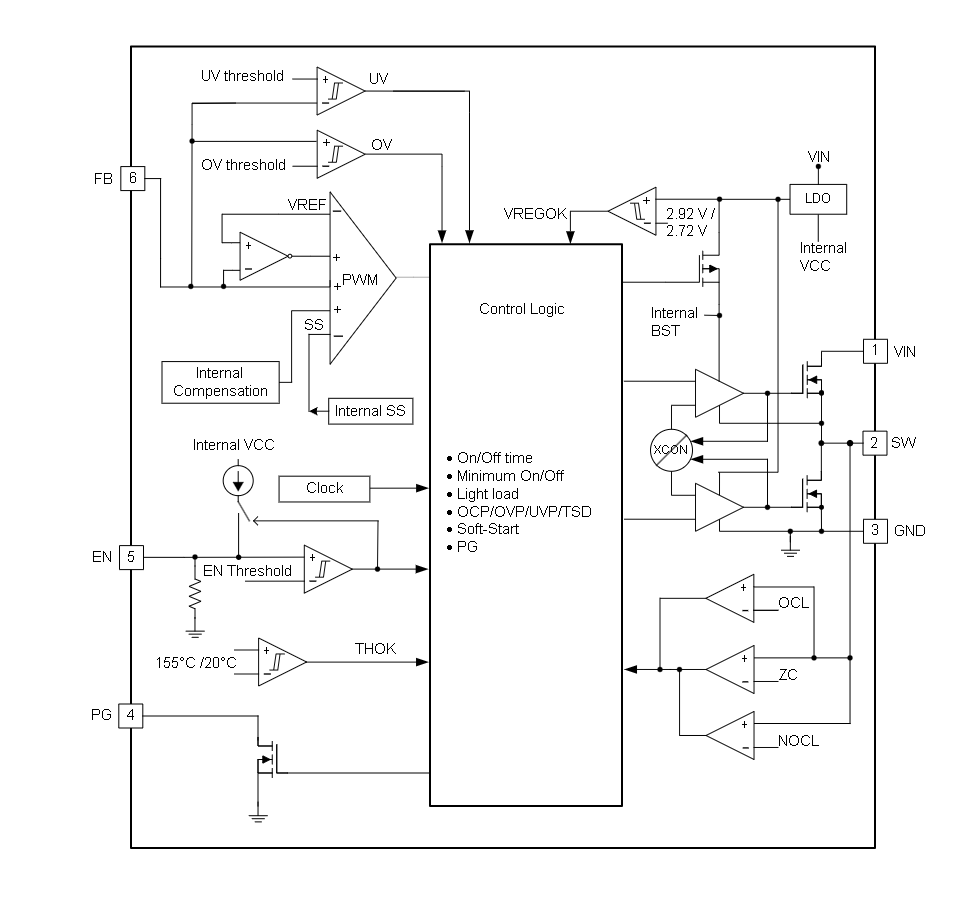

方框圖

概述

TPS563252 是一款由 Texas Instruments (TI) 生產的同步降壓 DC/DC 轉換器，適用于 3V 至 17V 的寬輸入電壓范圍，可轉換為 0.6V 至 10V 的輸出電壓，并支持高達 3A 的連續輸出電流。該轉換器采用 1.6mm × 1.6mm 的 SOT-563 封裝，特別優化了輕載條件下的效率，適用于各種需要高效率電源轉換的應用場景。

關鍵特性

• ?輸入電壓范圍?：3V 至 17V
• ?輸出電壓范圍?：0.6V 至 10V
• ?輸出電流?：高達 3A
• ?開關頻率?：1.2MHz
• ?封裝類型?：SOT-563
• ?工作模式?：Eco-mode（生態模式），提高輕載效率
• ?控制模式?：D-CAP3?，支持快速瞬態響應
• ?保護功能?：過壓保護（OVP）、過流保護（OCP）、欠壓鎖定（UVLO）、過熱保護（OTP）等

應用領域

• WLAN/Wi-Fi 接入點、路由器、交換機
• 專業音頻設備、監控設備、無人機
• TV、STB（機頂盒）、DVR（數字錄像機）、智能音箱

詳細特性

• ?Eco-mode?：在輕載條件下通過降低開關頻率來減少功耗，提高整體效率
• ?集成 MOSFET?：內置高邊和低邊 MOSFET，減少外部組件數量
• ?高效率?：采用先進的控制算法和電路設計，提高能量轉換效率
• ?小尺寸封裝?：便于 PCB 布局，節省空間
• ?D-CAP3? 控制模式?：無需外部補償，簡化電路設計
• ?軟啟動功能?：內置軟啟動電路，避免啟動時的電流沖擊

封裝與尺寸

• ?封裝類型?：SOT-563
• ?尺寸?：1.6mm × 1.6mm
• ?引腳數量?：6 引腳

電氣特性

• ?開關頻率?：固定 1.2MHz
• ?最小導通時間?：60ns
• ?最小關斷時間?：110ns（VFB = 0.5V）
• ?軟啟動時間?：1.6ms
• ?過流保護閾值?：3.1A 至 5.0A
• ?過壓保護閾值?：輸出電壓上升時 110% 至 120% VREF
• ?欠壓鎖定閾值?：上升閾值 2.80V 至 3.00V，下降閾值 2.60V 至 2.80V

設計指南

• ?輸出電壓設置?：通過反饋電阻分壓器設置輸出電壓
• ?輸出濾波器設計?：提供電感器和輸出電容器的選擇指南，以確保系統的穩定性和性能
• ?布局建議?：強調輸入電容和輸出電容應盡可能靠近芯片，以減少寄生電感和電阻
• ?熱設計?：提供熱阻計算方法和布局建議，以確保芯片在工作過程中保持適當的溫度

文檔支持

• 提供詳細的數據手冊，包括電氣特性、典型特性、功能描述、應用和實現指南等
• 可通過 TI 的 WEBENCH? Power Designer 工具創建自定義設計，并獲取實時定價和組件可用性信息

注意事項

• 在使用前，請仔細閱讀數據手冊，確保符合所有絕對最大額定值和推薦工作條件
• 在設計過程中，請遵循數據手冊中的布局指南和組件選擇建議，以確保系統的穩定性和可靠性
• 在將設計投入生產之前，請進行充分的驗證和測試
