TPS56425x 是一款簡單易用、高效率、高功率密度的同步降壓轉換器，輸入電壓范圍為 3V 至 17V，在輸出電壓為 0.6V 至 10V 時支持高達 4A 的連續電流。

TPS56425x 采用 D-CAP3 控制模式來提供快速瞬態響應，并支持低 ESR 輸出電容器，而無需外部補償。該器件可支持高達 97% 的占空比作。集成自舉電容器有助于實現單層 PCB，并可節省總 BOM 成本。
*附件：tps564252.pdf

TPS564252 在 Eco 模式下運行，可在輕負載期間保持高效率。TPS564257 在 FCCM 模式下運行，在所有負載條件下保持相同的頻率和較低的輸出紋波。TPS564255在 OOA 模式下運行，從而防止音頻噪聲的產生。該器件通過 OVP、OCP、UVLO、OTP 和 UVP 集成全面保護，帶打嗝。

該器件采用 1.6 mm × 1.6 mm SOT-563 封裝。結溫的額定溫度范圍為 –40°C 至 125°C。

特性

• 針對廣泛的應用進行配置
  • 3V 至 17V 輸入電壓范圍
  • 0.6V 至 10V 輸出電壓范圍
  • 0.6V 參考電壓
  • 25°C 時基準精度為 ±1%
  • ±1.5% 的基準精度（–40°C 至 125°C 時）
  • 集成 55.0mΩ 和 24.3mΩ MOSFET
  • 100μA 低靜態電流
  • 600kHz 開關頻率
  • 最大 97% 的大占空比作
  • 精密 EN 閾值電壓
  • 1.6ms 固定軟啟動時間
• 易于使用且解決方案尺寸小
  • TPS564252 輕負載時的 Eco-mode、TPS564257 FCCM 模式TPS564255 OOA 模式
  • D-CAP3? 控制模式
  • 通過集成自舉電容器實現輕松布局
  • 支持使用預偏置輸出啟動
  • 漏極開路電源良好指示器
  • 用于 OV、OT 和 UVLO 保護的非鎖存
  • 用于紫外線防護的打嗝模式
  • 逐周期 OC 和 NOC 保護
  • 1.6mm × 1.6mm SOT-563 封裝

參數

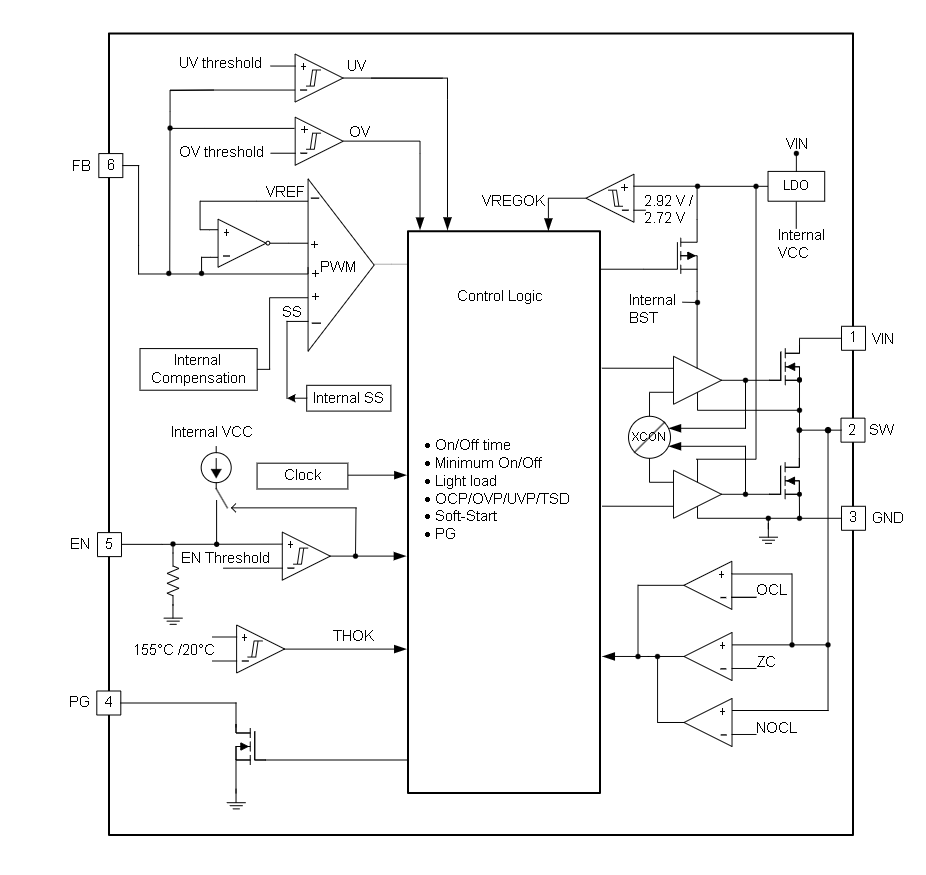

方框圖

概述

TPS564252 是一款由 Texas Instruments 生產的同步降壓 DC/DC 轉換器，適用于 3V 至 17V 的寬輸入電壓范圍，提供高達 4A 的連續輸出電流。該轉換器采用 Eco-mode，在輕載時保持高效率，采用 SOT-563 封裝，集成了低 RDS(ON) 的 MOSFET，具有高效率、高功率密度和易用性等特點。TPS564252 特別適用于 WLAN/Wi-Fi 接入點、路由器、Pro-audio 設備、TV、STB 和 DVR 等應用。

主要特性

• ?寬輸入電壓范圍?：3V 至 17V。
• ?高輸出電流?：最大 4A。
• ?Eco-mode?：輕載時保持高效率。
• ?集成 MOSFET?：減少外部組件數量，降低 BOM 成本。
• ?D-CAP3? 控制模式?：提供快速瞬態響應，無需外部補償。
• ?多種保護功能?：過壓保護（OVP）、過流保護（OCP）、欠壓鎖定（UVLO）、過熱保護（OTP）等。
• ?小尺寸封裝?：1.6mm × 1.6mm SOT-563 封裝。

應用領域

• WLAN/Wi-Fi 接入點、路由器、交換機
• Pro-audio 設備、監控設備、無人機
• TV、STB、DVR、智能音箱
• SSD、電能表

性能規格

• ?輸入電壓范圍?：3V 至 17V。
• ?輸出電壓范圍?：0.6V 至 10V。
• ?輸出電流?：最大 4A。
• ?開關頻率?：600kHz。
• ?效率?：輕載時通過 Eco-mode 保持高效率。
• ?結溫范圍?：-40°C 至 125°C。

功能描述

• ?D-CAP3? 控制模式?：結合自適應導通時間控制與內部補償電路，實現偽固定頻率和低外部組件配置。
• ?Eco-mode?：在輕載條件下，通過降低開關頻率和延長導通時間，保持高效率。
• ?軟啟動?：內置 1.6ms 固定軟啟動時間，支持預偏置輸出啟動。
• ? 過壓保護（OVP） ?：輸出電壓超過閾值時觸發保護。
• ? 過流保護（OCP） ?：包括正向過流保護（OCL）和負向過流保護（NOC）。
• ? 欠壓鎖定（UVLO） ?：輸入電壓低于閾值時關斷輸出。
• ? 過熱保護（OTP） ?：結溫超過閾值時關斷輸出。

封裝信息

• ?封裝類型?：SOT-563 DRL。
• ?引腳數量?：6 引腳。
• ?封裝尺寸?：1.6mm × 1.6mm。

設計指南

• ?組件選擇?：提供電感、輸出電容、輸入電容等組件的選擇指南。
• ?布局建議?：強調輸入電容和輸出電容應盡可能靠近芯片，以減少寄生電感和電阻。
• ?熱設計?：提供熱阻計算方法和布局建議，確保芯片在工作過程中保持良好的散熱性能。

文檔支持

• 提供詳細的數據手冊，包括電氣特性、典型特性、詳細描述、應用和實現指南等。
• 可通過 TI 的 WEBENCH? Power Designer 創建自定義設計，并獲取實時定價和組件可用性信息。

注意事項

• 在使用前，請仔細閱讀數據手冊，確保符合所有絕對最大額定值、推薦工作條件和 ESD 評級。
• 在設計過程中，請遵循數據手冊中的所有指南和建議，以確保系統的穩定性和可靠性。在將設計投入生產之前，請進行充分的驗證測試。
