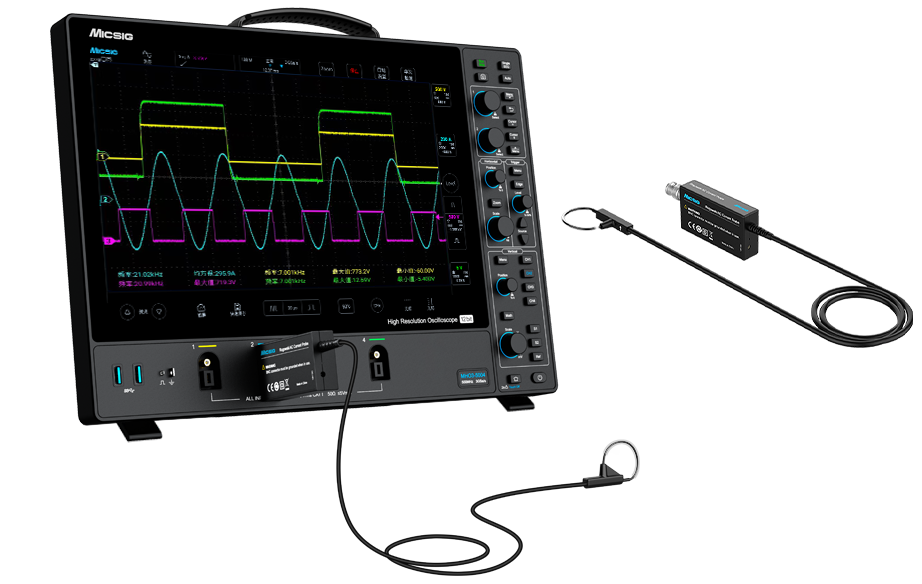

麥科信(Micsig)柔性電流探頭(羅氏線圈)RCP系列可根據用戶需求靈活定制,帶寬高達30MHz,最大可測電流達12000Apk,探頭的耐壓值最高可達10kVrms,線圈截面最細可達1.6mm,能夠輕松穿過TO-220等插片式半導體器件的管腳。典型精度高達2%,精確測量高頻大電流信號。非常適用于第三代半導體雙脈沖動態測試,監測半導體開關電流波形等。

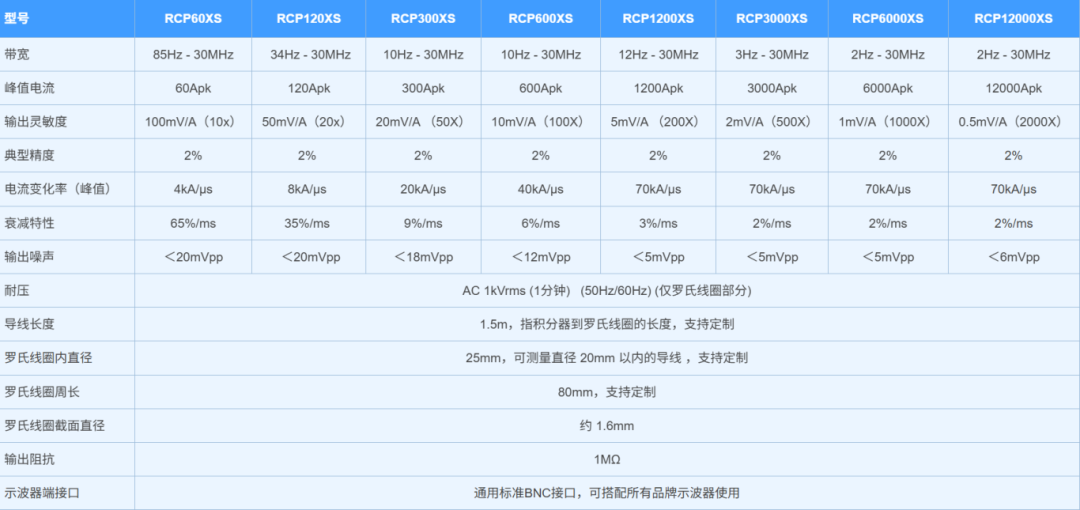

一、標準品核心參數
帶寬:2Hz-30MHz(不同型號起始頻率略有差異,如RCP60XS為85Hz-30MHz)
上升時間:≤11.6ns(全系列統一指標)
峰值電流:60Apk-12000Apk(8款型號可選)
輸出靈敏度:100mV/A(10x)至0.5mV/A(2000x),適配不同電流量程。
耐壓AC:1kVrms(1分鐘)(50Hz/60Hz)(僅羅氏線圈部分)
通用輸出接口:采用標準 BNC接口設計,適配所有品牌示波器。
二、產品優勢

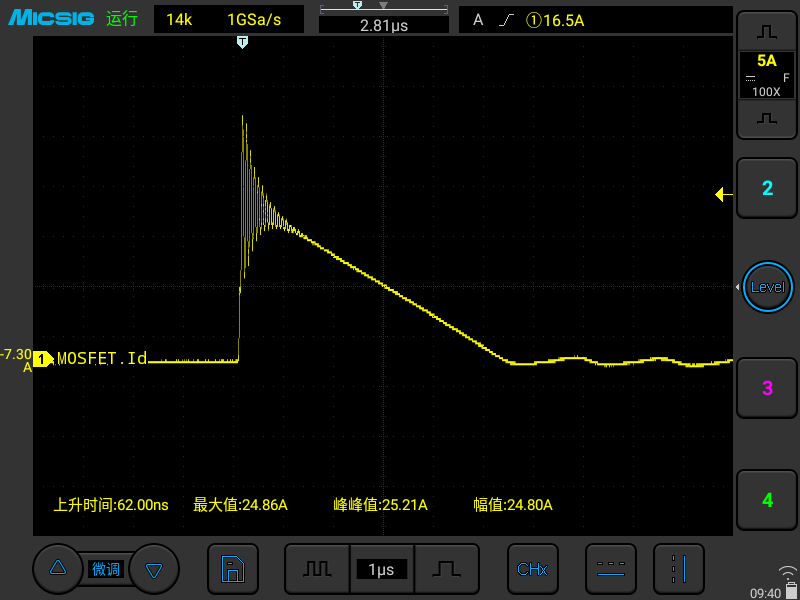

1.測量MOSFET 的Id 電流
RCP系列具備出色的高頻特性,能夠輕松應對高速信號和快速變化的電流波形,幫助您測量MOSFET的Id電流時觀察高頻諧波成分?
(圖中波形震蕩部分)
2.大電流測量能力 (精度可靠)
峰值電流:60Apk至12000Apk多檔位選擇(如RCP60XS支持60Apk,RCP12000XS支持12000Apk),滿足從小型電感器到三相供電系統的電流測試需求。
測量精度:典型精度2%輸出噪聲最低<5mVpp(如RCP1200XS),導體位置影響控制在±1%以內,確保數據穩定可靠。
3. 1.6mm超柔性線圈(復雜場景適配)
線圈設計:截面直徑僅1.6mm可輕松穿過TO-220、TO-47等半導體器件的狹小管腳間距,解決傳統硬質探頭難以觸及的區域難題。
靈活性:線圈采用柔韌材質,支持定制內直徑(標準25mm)、周長(標準80mm)及導線長度(標準1.5m),適配異形導線或密集電路布局。
4. 低負載干擾,信號真實還原
插入阻抗:幾乎為零,對被測電路影響極小,尤其適合低功耗器件或精密電源的電流監測,避免傳統探頭因阻抗匹配問題引入偏差。
三、支持定制
麥科信RCP系列羅氏線圈支持靈活的定制化服務,可根據客戶實際測試需求調整多項物理參數與功能配置,解決特殊場景下的測量難題。
1.內直徑周長定制:
標準羅氏線圈內直徑為25mm、周長80mm,可測量直徑≤20mm的導線。若需適配特殊布局,支持定制內直徑、周長及線徑。
2.導線長度定制:
標配導線長度為1.5m,可根據測試距離需求定制延長,滿足遠距離設備(如配電柜、戶外電機)的電流監測需求,同時保持信號傳輸的穩定性。
四、實際應用
麥科信RCP系列柔性電流探頭(羅氏線圈)廣泛適用于多領域電流測量場景:
電力電子與工業設備:可精準測量變速驅動器(VSD)、不間斷電源(UPS)、開關電源(SMPS)等設備的電機驅動電流與電能質量,支持三相供電系統交流電流、50/60Hz工頻電流及高頻正弦波、脈沖或瞬態電流監測。
第三代半導體研發:專為碳化硅(SiC)、氮化鎵(GaN)等器件設計,可直接測量MOSFET、IGBT芯片管腳電流,滿足雙脈沖測試及半導體功率損耗分析需求。
電子元件與復雜電路:適用于小型電感器、電容器、消振電路的電流監測,支持電力電子設備負載電流、高次諧波電流測量。
電源與轉換器開發:在功率轉換器開發與診斷中表現卓越,為高頻開關電源、逆變器等設備的性能優化提供關鍵電流數據支撐。
麥科信RCP系列柔性電流探頭以“寬頻、柔性、精準”為核心優勢,為半導體研發、電力電子測試及工業自動化領域提供高效可靠的電流測量解決方案。
-
