TPS62901-Q1 是一款高效、小型、靈活的同步降壓 DC/DC 轉換器，易于使用。2.5 MHz 或 1.0 MHz 的可選開關頻率允許使用小型電感器并提供快速瞬態響應。該器件在整個工作溫度范圍內支持 ± 1.5% 的高 V OUT 精度，并通過 DCS-Control 拓撲增強了負載瞬態性能。3V 至 18V 的寬輸入電壓范圍支持各種標稱輸入，如 12V 電源軌、單節或多節鋰離子電池以及 5V 或 3.3V 電源軌。
*附件：tps62901-q1.pdf

TPS62901-Q1 可以在輕負載時自動進入省電模式（如果選擇了自動 PFM 或 PWM），以保持高效率。此外，為了在非常小的負載下提供高效率，該器件具有 4 μA 的低典型靜態電流。AEE 如果啟用，可在 V IN、V OUT 和負載電流范圍內提供高效率。該器件包括一個 MODE/Smart-CONF 輸入，用于設置內部和外部分壓器、開關頻率、輸出電壓放電以及自動省電模式或強制 PWM作。

特性

• 符合 AEC-Q100 標準，適用于汽車應用：
  • 溫度等級 1：–40°C 至 +125°C，T A
  • 2 級器件 HBM ESD 分類
  • C4B CDM ESD 等級
• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 擴展的 TJ 范圍：高達 165°C
• 高效 DCS-Control 拓撲
  • R DS（ON）：62mΩ 高側，22mΩ 低側
  • 無縫 PWM/PFM 轉換
  • 內部補償
• 4μA 低 I Q（典型值）
• 高達 1A 的連續輸出電流
• 在整個溫度范圍內 ±1.5% 的輸出電壓精度
• 可配置的輸出電壓選項：
  • 0.6V 至 5.5V V FB 外部分壓器
  • V SET 內部分隔器
    • 0.4 V 至 5.5 V 之間的 16 個選項
• 通過 MODE/S-CONF 引腳實現靈活性
  • 2.5MHz 或 1.0MHz 開關頻率
  • 強制 PWM 或自動 PFM（省電模式），帶動態模式更改選項
  • 輸出放電開和關
• 無需外部自舉電容器
• 過流和過熱保護
• 100% 占空比模式
• 精確的使能輸入
• 可調節的軟啟動和跟蹤
• 電源正常輸出
• 針對單層布線的優化引腳排列
• 可濕性 2.2mm × 2.0mm VQFN 封裝，間距為 0.5mm

參數

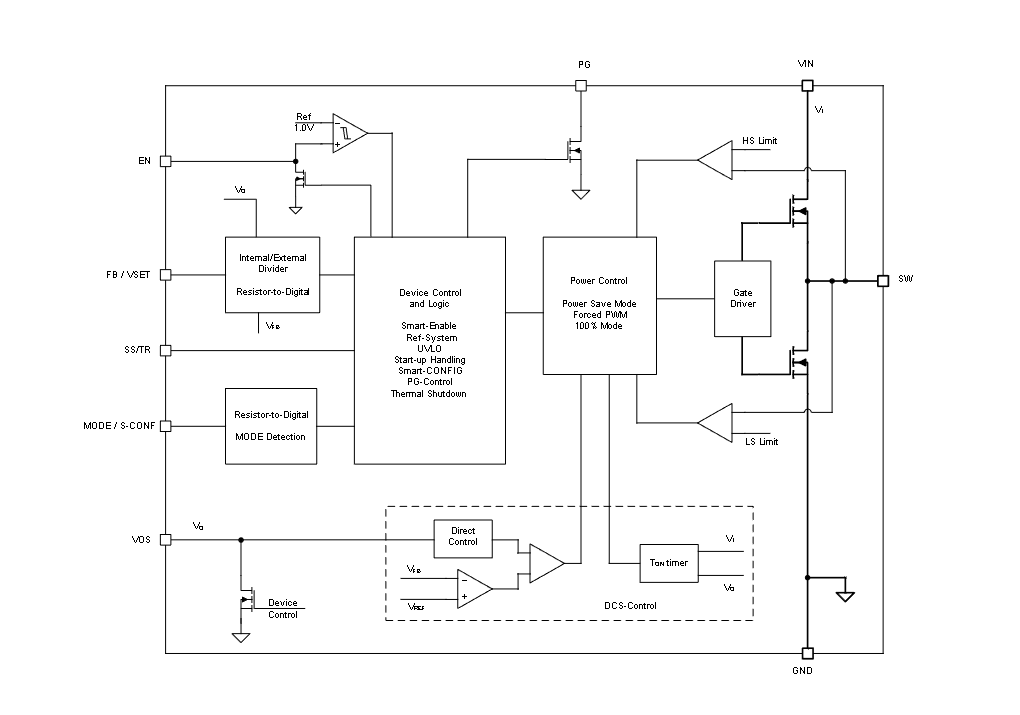

方框圖

1. 概述

TPS62901-Q1是一款專為汽車應用設計的低IQ（靜態電流）降壓（Buck）轉換器，提供高達1A的連續輸出電流，輸入電壓范圍從3V到18V。該轉換器采用DCS-Control拓撲結構，具有高效率、小尺寸和靈活配置等特點，適用于ADAS、車身電子和照明、信息娛樂系統以及混合動力和電動動力系統等領域。

2. 主要特性

• ?AEC-Q100認證?：適用于汽車應用，溫度等級1：-40°C至+125°C。
• ?擴展結溫范圍?：最高可達+165°C。
• ?高效率?：采用DCS-Control拓撲，提供高轉換效率。
• ?低IQ?：典型值為4μA，適合低功耗應用。
• ?靈活配置?：支持多種輸出電壓選項，可通過外部分壓器或內部VSET引腳配置。
• ?多種保護功能?：包括過流保護、過溫保護和輸出放電功能。
• ?優化引腳布局?：適用于單層PCB布線。
• ?小型封裝?：2.2mm x 2.0mm VQFN封裝，適合空間受限的應用。

3. 應用領域

• ADAS（高級駕駛輔助系統）
• 車身電子和照明
• 信息娛樂和儀表板
• 混合動力、電動和動力系統

4. 功能描述

• ?DCS-Control拓撲?：結合滯環控制、電壓模式控制和電流模式控制的優點，提供快速響應和準確負載調節。
• ?自動PFM/PWM轉換?：根據負載情況自動在PFM（脈沖頻率調制）和PWM（脈沖寬度調制）模式之間轉換，以維持高效率。
• ?軟啟動和跟蹤?：通過SS/TR引腳實現可調軟啟動和輸出電壓跟蹤功能。
• ?精確使能輸入?：EN引腳具有精確使能閾值，支持通過外部RC網絡實現上電延時。
• ?電源良好（PG）輸出?：指示輸出電壓是否已達到目標值，可用于多軌電源啟動序列。
• ?輸出放電功能?：在設備禁用時，通過內部放電電阻實現輸出電壓快速放電至零。

5. 設計指南

• ?輸出電壓配置?：可通過外部電阻分壓器或內部VSET引腳配置輸出電壓。
• ?外部組件選擇?：選擇合適的電感、電容和軟啟動電容，以優化轉換器的性能和穩定性。
• ?布局和散熱?：遵循推薦的布局指南，確保良好的熱管理，以提高轉換器的可靠性和壽命。

6. 封裝與訂購信息

TPS62901-Q1采用2.2mm x 2.0mm的VQFN封裝，具體封裝和訂購信息請參考文件末尾的機械、封裝和可訂購信息部分。
