一、CT電能表:定義與工作原理

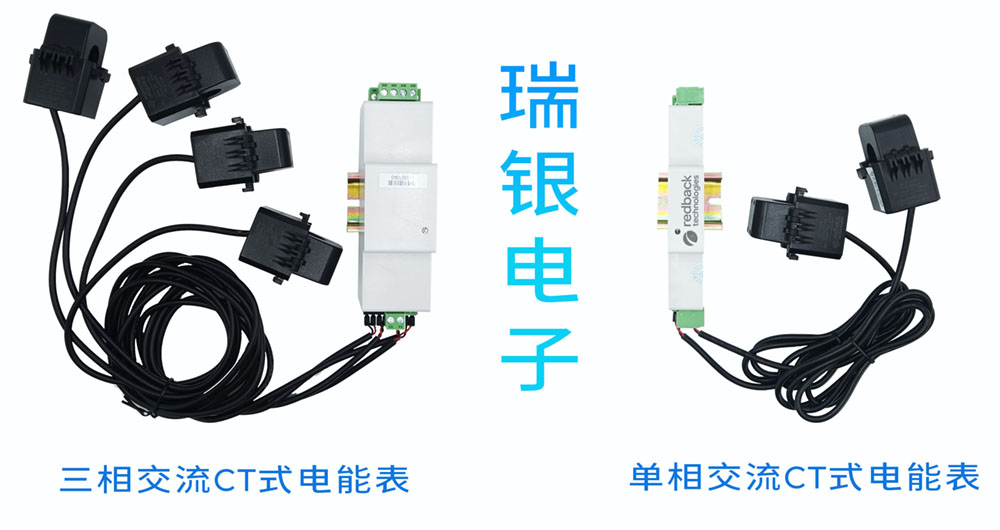

CT電能表(Current Transformer Electricity Meter),又稱互感式電能表,是一種通過外接電流互感器(CT)實現大電流測量的電能計量裝置。
其核心原理基于電磁感應:電流互感器將一次側的大電流(如數千安培)按固定比例轉換為二次側的小電流(通常≤5A),再輸入電表內部進行精準計量。

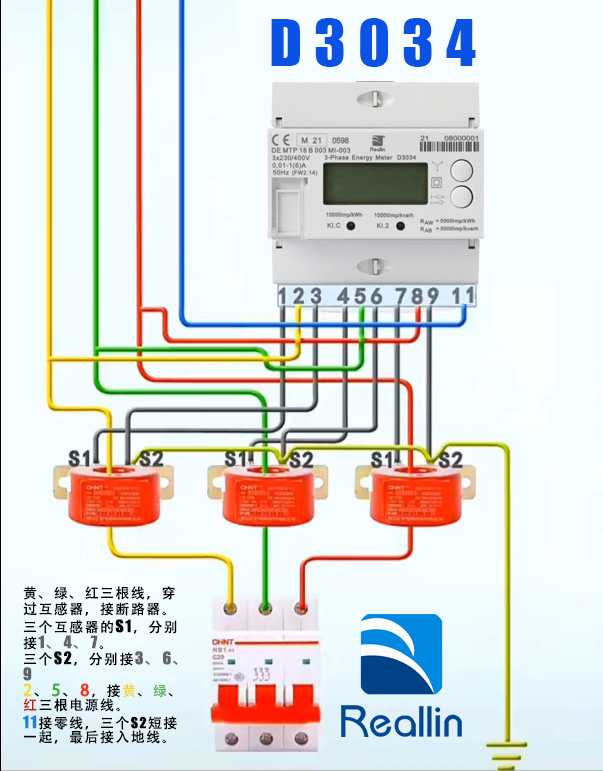

與直接接入式電表不同,CT電能表采用非接觸式測量結構。安裝時無需直接接入高壓線路,只需將待測導線穿過電流互感器環,并將互感器的二次信號線接入電表接口即可完成電流采樣。
同時,CT電能表還具備電壓測量功能,電壓采樣則通過外接電壓互感器或直接接入低壓信號實現。這種設計不僅避免了高電壓直接接觸的風險,還大幅提升了系統的安全性與適應性。
二、CT電能表的四大核心特性
01高精度與寬量程
CT電能表精度普遍達 0.5級甚至0.2級以上 ,可覆蓋0.5A–5000A的寬電流范圍。通過匹配不同變比的互感器,同一電表可靈活應用于從小型商業到重型工業的多樣化場景。例如,只需更換互感器,即可將量程從幾百安培擴展至數千安培。。
02安全設計
電流互感器的 電磁隔離機制 使電表本體與高壓線路完全分離,二次側輸出電流始終限制在安全范圍(≤5A)。這一特性徹底杜絕了電擊風險,也保護了計量設備免受浪涌電流損壞。。
03智能化與多功能集成
現代CT電能表已發展為綜合能源管理終端:
?通信能力 :支持RS485、Modbus協議、紅外等通信方式,實現數據遠程傳輸。
?高級計量功能 :支持分時費率(4費率8時段)、正反向電量計量、最大需量記錄等。
?實時監測 :可顯示電壓、電流、功率因數等50+項參數,并具備事件告警功能(如失壓、過流)。
04安裝與維護便捷
分離式設計使電表本體與互感器可獨立安裝,尤其適合改造項目。
例如在現有配電柜升級時,無需切斷主線路即可加裝。
三、CT電能表與傳統直連電表性能對比表
特性 | CT電能表 | 傳統直連電表 |
---|---|---|
量程范圍 | 0.5~5000A | 通常≤100A |
高壓隔離 | ? 安全隔離 | ? 直接接觸高壓 |
安裝復雜度 | 中(需配互感器) | 低(直接接線) |
工業適用性 | 重型機械、變電站等大電流場景 | 居民、小型商戶 |
改造項目兼容性 | ? 非接觸式安裝 | ? 需切斷線路 |
四、核心應用場景分析
01工業電力監控:在鋼鐵廠、化工廠等重工業場景中,CT電能表用于總進線計量和關鍵設備監測(如大型電機)。
02商業建筑能源管理:商場、數據中心等場所采用CT表作為 樓層/租戶分表 。通過精確計量各區域用電量,實現公平分?jǐn)傠娰M(fèi),并識別高能耗區域(如空調系統)以制定節能策略。
03新能源并網計量:光伏電站、風電場的 并網點 必須配置CT電能表,以精確計量上網電量(支持雙向計量),這是獲取國家補貼和結算電費的核心依據。
04配電網關鍵節點:在變電站出線、環網柜等位置,CT表作為 關口表 記錄饋線電量,供電公司據此進行線損分析。
05智能電網用戶端:新建住宅小區逐步推廣CT式 戶表 ,配合家庭能源管理系統(HEMS)。居民可通過APP查看實時用電曲線,調整空調等設備使用時間以節省電費。
五、技術演進與未來趨勢
隨著智能電網建設加速,CT電能表正向三個維度升級:
01物聯化:集成4G/NB-IoT模塊,實現用電數據秒級上傳。
02邊緣計算:本地分析負荷曲線,主動預警過載風險(如某工廠通過負荷預測避免變壓器超容罰款)。
03多能源融合:適配直流微電網的DC-CT表,已在光伏儲能項目中應用。
CT電能表憑借其安全隔離、寬量程、高精度的特性,已成為現代電力系統中不可或缺的計量基石。
從工廠總閘到光伏逆變器,從數據中心配電柜到居民智能電箱,它如同電力系統的“神經末梢”,精準捕捉每一度電的軌跡。
