單模光纖線和多模光纖線有什么區別呀

jf_51241005 ? 來源:jf_51241005 ? 作者:jf_51241005 ? 2025-06-05 10:07 ? 次閱讀

單模光纖線和多模光纖線是光纖通信中兩種主要的光纖類型,它們在多個方面存在顯著區別,以下是詳細的對比:

一、核心結構與工作原理

單模光纖(Single-Mode Fiber, SMF)

纖芯直徑:8-10微米(約為人頭發絲直徑的1/10)

傳輸模式:僅允許單一傳播模式(基模LP01)的光線傳輸,光信號沿光纖軸線直線傳播

光波特性:采用1310nm/1550nm波長激光光源,形成近似平行光束

多模光纖(Multi-Mode Fiber, MMF)

纖芯直徑:50微米/62.5微米(標準OM3/OM4規格)

傳輸模式:支持多個模式的光線同時傳輸,光信號以不同角度在纖芯內反射傳播

光波特性:采用850nm/1300nm波長LED或VCSEL光源,形成發散光束

二、關鍵性能指標對比


三、應用場景適配

單模光纖適用場景

長距離骨干網:跨城市/國家的通信干線

海底光纜系統:洲際通信網絡

5G前傳網絡:基站與核心網的連接

數據中心互聯:DCI(Data Center Interconnect)場景

多模光纖適用場景

局域網布線:數據中心內部服務器連接

園區網建設:企業園區網絡部署

安防監控系統:攝像頭信號傳輸

工業自動化:工廠自動化設備通信

四、成本效益分析

單模光纖系統

優勢:單公里傳輸成本低(約$0.5/m),長期維護成本低

劣勢:激光器成本高(約50?200/個),需要精密對準設備

多模光纖系統

優勢:光源成本低(約5?30/個),連接器價格便宜30-50%

劣勢:每米成本高(約1?3/m),中繼設備需求多

五、技術發展趨勢

單模光纖演進

空分復用(SDM)技術突破

200G/400G超高速傳輸商用

柔性光纖(Flexible Fiber)研發

多模光纖創新

寬帶多模光纖(WBMMF)標準制定

短波波分復用(SWDM)技術應用

OM5光纖支持850-953nm波段

六、典型應用案例

單模光纖案例

谷歌Trans-Pacific海底光纜(10,000km)

阿里云張北數據中心互聯(800km)

中國移動5G前傳網絡(10-40km)

多模光纖案例

微軟Azure數據中心內部連接(300m)

騰訊廣州T-Block數據中心(150m)

華為松山湖園區網絡(500m)

七、選型決策建議

距離優先原則

傳輸距離>500米:無條件選擇單模

50-500米:根據帶寬需求選擇

<50米:優先多模(OM4/OM5)

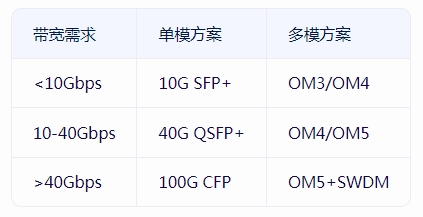

帶寬需求矩陣


升級路徑考量

單模系統支持平滑升級至400G

多模系統需評估OM5+SWDM方案

考慮未來10年技術演進周期

審核編輯 黃宇
