概述
ADuM1240是采用2/1通道方向性的微功耗、雙通道、默認高電平數字隔離器，其基于ADI公司iCoupler ^?^ 技術（[提供四通道產品]）。 這些隔離器件將高速CMOS與單芯片空芯變壓器技術融為一體，具有優于光耦合器件等替代器件的出色性能特征，而所需功率低于任何現有隔離產品。

該系列四通道、3 kV數字隔離器件采用8引腳SOIC封裝，工作電源電壓低至2.5 V，具有較低的功耗，在數據速率相當（最高2 Mbps）的情況下，其功耗僅為同類隔離器的一小部分。 此外，所有型號均提供低脈沖寬度失真（A級小于8 ns）和輸入毛刺濾波器以保護設備不受外來噪聲干擾。

所有型號均可采用低至2.25 V的電源電壓工作，與低壓系統兼容，并且能夠跨越隔離柵實現電壓轉換功能。 另外，在沒有輸入電源的情況下，所有型號的輸出均為默認邏輯高電平狀態。 首次上電或尚未在輸入端施加電源時，ADuM1240和ADuM1241默認輸出高電平，ADuM1245和ADuM1246則默認輸出低電平。
數據表：*附件：ADuM1240 ADuM1241 ADuM1245 ADuM1246微功耗雙通道數字隔離器技術手冊.pdf

產品特色

1. 出色的功耗性能 這些3 kV數字隔離器可采用2.5 V電源供電
2. 提供失真和噪聲保護。 提供低脈沖寬度失真（A級模型小于8 ns）和輸入毛刺濾波器以保護設備不受外來噪聲干擾。

應用

• 通用低功耗多通道隔離
• 1 MHz低功耗SPI
• 4 mA至20 mA環路過程控制
  特性
• 超低功耗：
  工作電壓：3.3 V
  6 μA（每通道靜態電流，使能刷新）
  0.3 μA（每通道靜態電流，禁用刷新）
• 148 μA/Mbps（每通道典型動態電流）
• 工作電壓：2.5 V
  3 μA（每通道靜態電流，使能刷新）
  0.1 μA（每通道靜態電流，使能刷新）
• 116 μA/Mbps（每通道典型動態電流）
• 8引腳小型SOIC封裝
• 雙向通信
• CSA元件驗收通知#5A（申請中）
• 數據速率最高可達2 Mbps (NRZ)
• 工作溫度最高可達： 125°C
• [提供四通道產品]

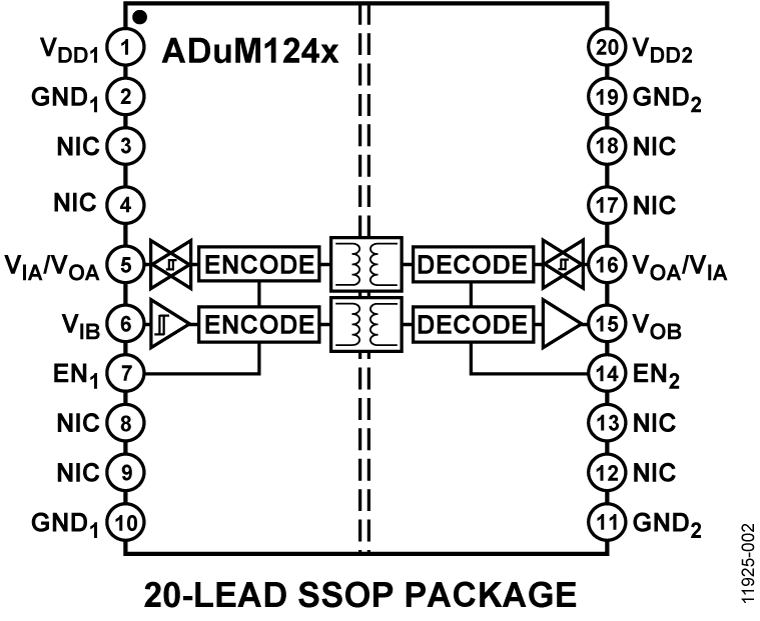

框圖

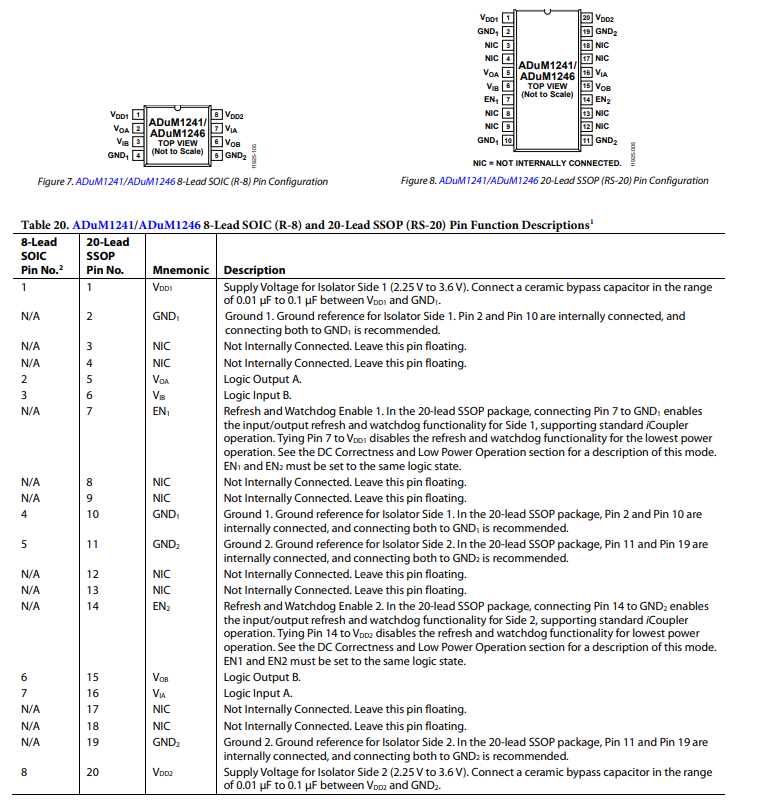

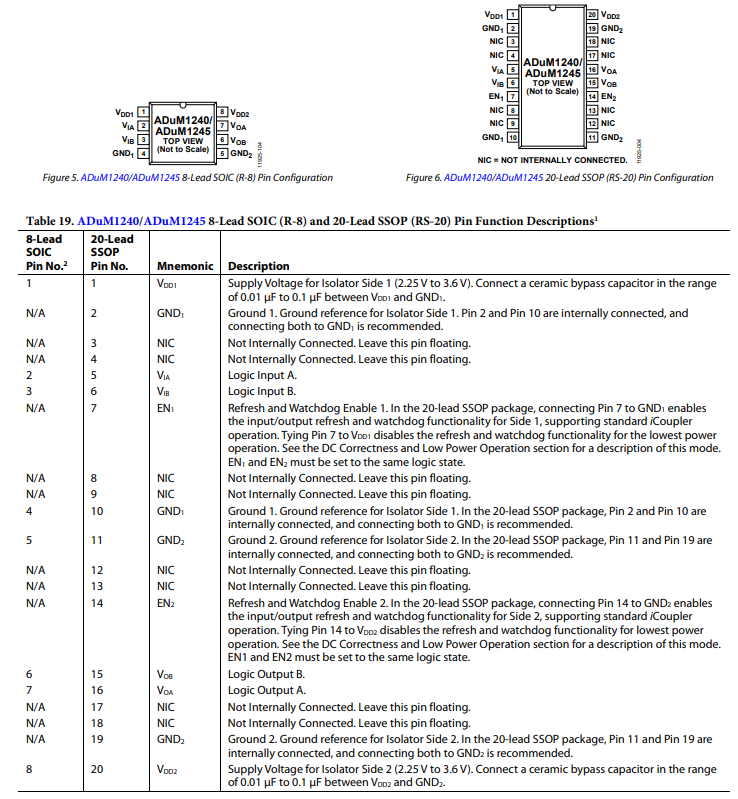

引腳配置描述

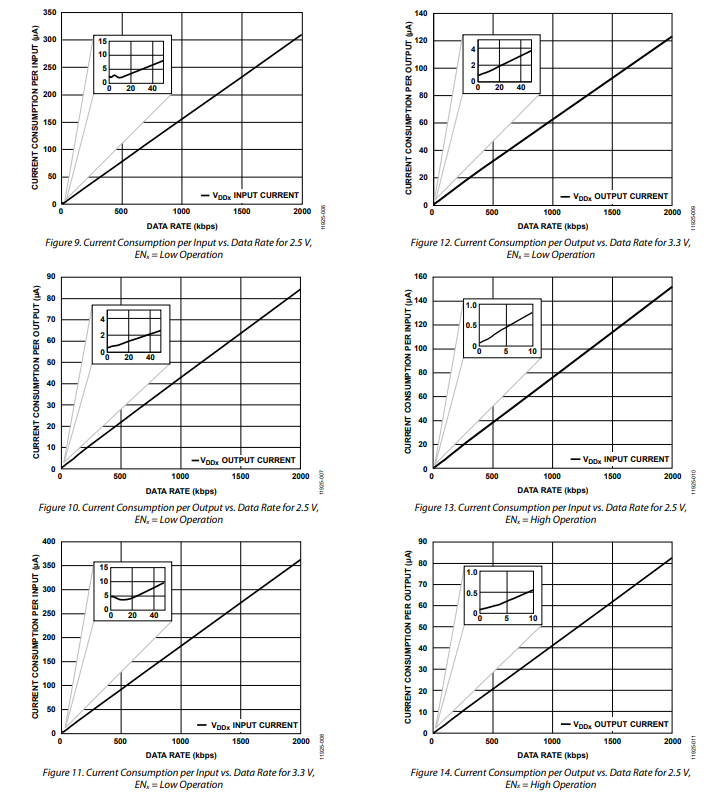

典型性能特征

應用信息

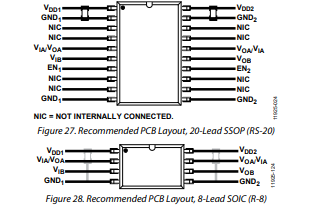

印刷電路板布局

ADuM1200/ADuM1201/ADuM1245/ADuM1246 數字隔離器的邏輯接口無需外部接口電路。強烈建議在輸入和輸出電源引腳處進行電源去耦，如圖 1 所示。使用取值在 0.01μF 至 0.1μF 之間的小容量陶瓷電容，以實現良好的高頻去耦。為獲得最佳效果，電容兩端與輸入電源引腳之間的總走線長度均不得超過 20mm 。

采用符合 IPC 2221 標準（及相關 IPC 數字隔離器標準）的恰當 PCB 設計，可使輻射發射滿足 CISPR 22 Class B 和 FCC Class B 標準，同時也能在未加屏蔽的環境中使用。此外，還可采用 AN - 1109 中所述的其他技術來進一步降低系統級輻射發射，包括電路板布局和堆疊設置等。

對于涉及高共模瞬態的應用，務必使隔離柵兩側的電路板耦合降至最低。此外，電路板布局必須設計為：任何確實發生的耦合會平等地影響給定組件側的所有引腳。若未做到這一點，可能會使引腳之間出現超出器件絕對最大額定值的電壓差，進而導致器件閂鎖或永久性損壞。

傳播延遲相關參數

傳播延遲是描述邏輯信號在組件中傳播所需時間的參數。低電平到高電平輸出的傳播延遲，可能與高電平到低電平輸出的傳播延遲不同。

脈沖寬度失真指的是兩種延遲值之間的最大差異，它體現了輸入信號時序的保真度。

通道間匹配是指單個 ADuM1200/ADuM1201/ADuM1245/ADuM1246 組件內不同通道之間，傳播延遲的最大差異量。

傳播延遲偏差是指在相同條件下運行的多個 ADuM1200/ADuM1201/ADuM1245/ADuM1246 組件之間，傳播延遲的最大差異量。

直流校正和低功耗運行

標準運行模式

隔離器輸入處的正脈沖和負脈沖轉換會使窄（±1）脈沖發送到解碼器，進而設置或重置解碼器。解碼器通過脈沖進行初始化，表明輸入邏輯轉換。在無邏輯轉換脈沖時，若輸入保持 EN = 1、EN = 0（低電平），則表示輸入處于超過 200ms 的穩定狀態。若設備未收到內部脈沖，解碼器會假定輸入未正確連接，輸出進入默認狀態。默認狀態在 ADuM1245 和 ADuM1246 版本中為高電平，在 ADuM1200 和 ADuM1201 版本中為低電平。

低功耗運行模式

要實現最低功耗，可通過將 EN 和 EN 置為高電平，禁用 ADuM1200/ADuM1201/ADuM1245/ADuM1246 的刷新和監視功能。這些控制引腳必須在組件的兩側設置為相同值，以確保正常運行。

在此模式下，芯片的電流消耗會降至最低，因為不再保證電路能啟動。例如，若發生以下事件序列：

1. 電源施加到 Side 1（側 1 ）。
2. 電源施加到 Side 2（側 2 ）的 V_{DD2} 輸入。
3. 高電平施加到 Side 2（側 2 ）的 V_{IN2} 輸入。

V_{DD1} 和 V_{IN2} 無法自動傳輸到 Side 2（側 2 ），且由于未檢測到輸入和輸出轉換，無法保證通道處于正確匹配狀態。這種情況可通過在短時間內發送刷新脈沖或強制重新同步來解決，以確保通道正確匹配，避免誤觸發。
