48V帶極性反接保護-差共模浪涌防護方案
在工業自動化（電動機驅動 / 工業機器人）、交通基礎設施（充電樁 / 車載電子）、安防系統（監控攝像頭 / 門禁）、儲能設備（BMS / 離網控制器）等領域，DC48V 電源因安全特低電壓（SELV，≤60V）特性被廣泛應用。
雷卯電子基于 IEC 61000-4-2、EN 61000-4-2、GB/T 17626.2、IEC 61000-4-5、EN 61000-4-5、GB/T 17626.5等標準，定制化開發帶極性反接保護的差共模浪涌防護方案，避免設備因靜電、浪涌、極性反接等造成的故障。

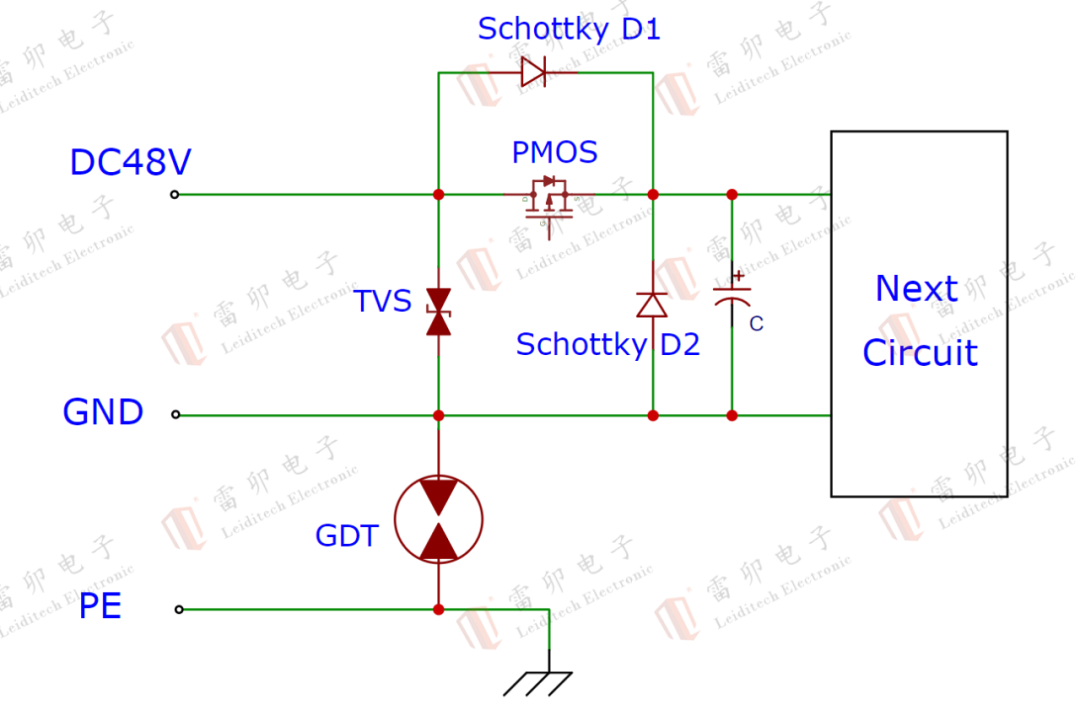

核心方案架構
三級防護層層遞進
雷卯采用電壓精度 ±5%、響應時間＜1ns的TVS器件對后端電路的精準過壓保護，可將8/20μS浪涌峰值鉗位至≤93.6V（典型值），避免后端 MCU、傳感器等精密器件因過壓擊穿失效。支持400W~15kW多功率等級選型，適配室內外不同風險場景。
TVS管后級串接PMOS 管或低壓降肖特基二極管進行極性防反接保護，低內阻 PMOS 管功率損耗較傳統二極管降低 60%，適合20A以上大功率系統；靠近芯片端并聯低VF肖特基二極管進行負壓浪涌防護。
雷卯通過在GND與PE之間并接陶瓷氣體放電管，為浪涌電流提供高效泄放路徑；若產品涉及絕緣耐壓測試，可提升GDT額定電壓，同步滿足耐壓與浪涌防護需求。
在芯片電源輸入端并聯低VF肖特基二極管，針對負壓干擾提供快速泄放路徑。
雷卯針對DC48V電源防護推薦料號表 | |||||
類別 | 型號 | 參數 | 電流IPP | 封裝 | 防護功能 |
TVS | SMAJ58CA | 58V,400W,雙向 | 4.3A | SMA | 差模浪涌防護 |
TVS | SMBJ54CA | 54V,600W,雙向 | 6.9A | SMB | |
TVS | SMCJ58CA | 58V,1500W,雙向 | 16.1A | SMC | |
TVS | SMDJ58CA | 58V,3000W,雙向 | 32.1A | SMC | |
TVS | LM1K58CC | 58V,雙向,2KV防護 | 1KA | SMC | |
TVS | SM8S60CA | 60V,6600W,雙向 | 68.2A | DO-218AB | |
PMOS | LM5D28P10 | -100V,RDS(ON) < 55mΩ @ VGS=-10V? | -28A | DFN5*6-8 | 極性反接保護 |
PMOS | LM5D40P10 | -100V,RDS(ON) < 57.5mΩ @ VGS=-10V? | -40A | DFN5*6-8 | |
PMOS | LM5D50P10 | -100V,RDS(ON) < 28mΩ @ VGS=-10V | -50A | DFN5*6-8 | |
肖特基 | SS110 | 100V,VF=0.85V | 1A | SMA | 負壓浪涌防護 |
肖特基 | SS210LA | 100V,VF=0.65V | 2A | SMA | |
肖特基 | SS210B | 100V,VF=0.85V | 2A | SMB | |
肖特基 | DSK310 | 100V,VF=0.85V | 3A | SOD-123FL | |
肖特基 | DSK315 | 150V,VF=0.95V | 3A | SOD-123FL | |
肖特基 | DSK320 | 200V,VF=0.95V | 3A | SOD-123FL | |
肖特基 | SS310A | 100V,VF=0.85V | 3A | SMA | |
肖特基 | SS315A | 150V,VF=0.95V | 3A | SMA | |
肖特基 | SS320A | 200V,VF=0.95V | 3A | SMA | |
肖特基 | SS320B | 200V,VF=0.95V | 3A | SMB | |
GDT | 2R090-5S | 90V,1PF,雙向 | 5KA | SMD 5.5*6 | 共模浪涌防護 |
GDT | 2R150-5S | 150V,1PF,雙向 | 5KA | SMD 5.5*6 | |
GDT | 2R800SA-6 | 800V,1PF,雙向 | 5KA | SMD6.2*6.2*4.2 | |
雷卯自建 EMC 實驗室，提供靜電、浪涌、EFT 等免費測試，加速方案驗證；針對高壓、高頻等特殊場景，可定制參數與封裝；針對“零故障”場景推出PTC+TVS+ESD 組合方案，覆蓋過壓、過流、靜電等多重風險。
Leiditech雷卯電子致力于成為電磁兼容解決方案和元器件供應領導品牌，供應ESD、TVS、TSS、GDT、MOV、MOSFET、Zener、電感等產品。雷卯擁有一支經驗豐富的研發團隊，能夠根據客戶需求提供個性化定制服務，為客戶提供最優質的解決方案。
-
