寬帶功率放大器是一種能夠在廣泛頻率范圍內進行信號放大的功率放大器。其工作原理基于放大器的三個基本要素：輸入信號、放大器本身和輸出信號。輸入信號通常經過一個匹配網絡進入放大器，放大器本身由一系列的放大器單元組成，每個單元負責放大特定頻率范圍內的信號。輸出信號通過一個輸出網絡傳送到負載或下一級電路。寬帶功率放大器的關鍵在于實現對于寬頻帶信號的高效放大。

寬帶功率放大器的關鍵技術包括高頻特性設計、寬帶匹配、功率合并等。高頻特性設計是指在寬頻帶范圍內保持放大器的穩定性和線性度。這需要考慮放大器元件的特性以及傳輸線的特性阻抗匹配等。寬帶匹配是指將輸入信號和放大器單元之間的阻抗匹配到最佳狀態，以實現對寬頻帶信號的有效放大。功率合并是指將多個放大器單元的輸出信號合并到一個輸出信號上，以實現高功率放大。

寬帶功率放大器的應用場景

通信系統

寬帶功率放大器廣泛應用于各種通信系統，包括無線電通信、衛星通信、移動通信等。在這些系統中，寬帶放大器用于增強信號的功率，以確保信號可靠地傳輸到目標地點。例如，在手機基站和衛星通信中，寬帶功率放大器用于放大發射信號，擴大覆蓋范圍和提高通信質量。

雷達系統

雷達系統需要處理寬頻帶的回波信號，并將其放大到足夠高的功率水平，以便進行目標探測和跟蹤。寬帶功率放大器能夠滿足雷達系統對高增益、低噪聲和穩定性的要求，提供可靠的信號放大功能。

天線系統

在天線系統中，寬帶功率放大器用于提供信號增益和驅動能力。它們可以將輸入的低功率信號放大到足夠高的功率，以驅動天線發送或接收無線信號。例如，在衛星通信和射頻廣播系統中，寬帶功率放大器用于驅動天線發射信號，以實現遠距離的信號傳輸和覆蓋。

實驗研究

在科學研究和實驗室應用中，寬帶功率放大器用于放大各種信號，如聲音、光學信號、微弱信號等。它們為研究人員提供更大的靈活性和可調節范圍，以滿足不同實驗需求。

音頻放大

音頻系統需要對低頻信號進行放大，以提供足夠的聲音威力和清晰度。寬帶功率放大器能夠放大音頻信號，并通過負載驅動揚聲器，使其產生高品質的聲音。

軍事和航天應用

在軍事通信和雷達系統中，寬帶功率放大器用于放大復雜的多頻段信號，并提供穩定的高功率輸出。在太空探索中，寬帶功率放大器用于驅動航天器上的通信設備和傳感器，確?？煽康臄祿鬏敽涂刂啤?/p>

一、寬帶功率放大器在超聲導波結冰探測研究中的應用

超聲導波結冰探測實驗中，利用超聲導波實現飛機結冰的定量辨識方法能夠顯著提高飛機運行的安全性。為了驗證數值模擬的有效性，開發了一個靜/動態結冰探測實驗系統來評估在噴霧條件下基于Lamb波的結冰探測的可行性。此外，小波變換、Hampel中值濾波器、移動平均濾波器被用于分析渡越時間和探測時間信號。最終，在實驗上驗證了超聲導波可以實現動態結冰過程中積冰量的有效辨識。

圖：寬帶功率放大器在超聲導波結冰探測研究中的應用

實驗信號處理系統由計算機、函數/任意波形發生器、帶寬放大器、數據采集卡、PZT發射器、PZT接收器、制冷系統、防霧攝像頭、噴嘴和T型熱電偶組成。函數/任意波形生成器可以生成具有漢寧窗口的正弦信號，該正弦信號由帶寬放大器放大并傳輸到PZT發射器，在那里它用于生成Lamb波。PZT接收器用于接收Lamb波，其中Lamb波被轉換成電信號。數據采集板將來自PZT接收器的模擬信號轉換為數字信號。該計算機用于通過LabVIEW軟件發送指令和處理數據。進一步，通過構建積冰量辨識算法對Lamb波信號進行有效解析，最終在動/靜態結冰條件下實現了積冰量的有效辨識。

二、寬帶功率放大器在硅基二氧化硅光波導諧振腔結構中的應用

面向角速度傳感應用的硅基二氧化硅光波導諧振腔結構參數優化的實驗中，提出了一種雙圈交叉光波導諧振腔新型結構，該結構在有限的芯片空間內通過增加諧振腔的腔長能夠有效的提升諧振腔的品質因數。

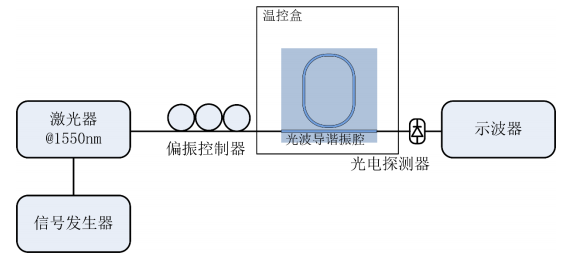

圖：寬帶功率放大器在硅基二氧化硅光波導諧振腔結構中的應用

將間距4.4μm的光波導諧振腔置于溫控盒中，調節溫度使諧振腔的諧振頻率處于激光器中心頻率附近，穩定后得到光波導諧振腔的諧振譜線。根據測得的譜線可計算得到諧振腔的品質因數、諧振深度、半高全寬等參數。

圖：ATA-1000系列寬帶放大器指標參數

以上就是寬帶功率放大器的技術原理和應用場景實驗的內容介紹，如果對于功率放大器還有什么想了解的，歡迎隨時咨詢安泰電子。
