在汽車、儲能、新能源等行業的研發與生產需求推動下,現代工業與能源領域?qū)Υ蠊β?a target="_blank">電源設備的技術革新提出了更高要求。IT6600C 系列雙向可編程電源憑借高功率密度架構、雙向能量管理功能及觸摸屏交互設計等獨特優勢,為高電壓、大電流應用場景提供了創新解決方案,在相關行業的測試環節中表現出顯著的技術領先性。
一、核心技術架構與性能參數
IT6600C 系列采用緊湊型 3U 機框設計,實現雙通道各 21kW 的高功率密度布局,串聯或并聯后輸出功率可達 42kW,顯著提升空間利用效率。設備具備雙向功能,既能作為直流電源輸出電能,也可充當電子負載吸收功率,并將能量回饋至電網,實現循環利用。其動態響應時間≤200μs,上升時間≤1ms,輸出精度達≤0.03%+30mA,確保供電穩定性與測試準確性。通信接口豐富,標配 USB、LAN、CAN 2.0B 及數字 IO,支持 Modbus-TCP、Profinet 等多種協議,滿足不同系統的集成需求。
二、創新功能設計
1. 雙向一體化能量管理

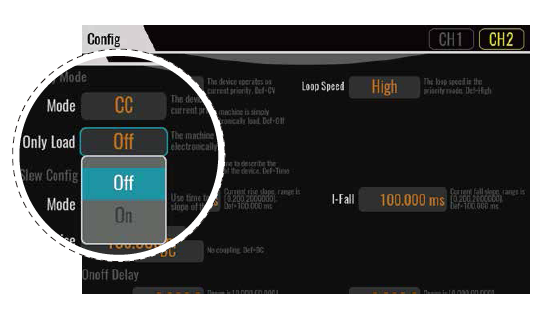

IT6600C 打破傳統電源單一功能限制,集成電源與負載特性。在 “Only Load” 模式下,支持 CR、CC 和 CW 多種帶載測試,可靈活應對不同工況需求。這種雙向設計不僅節省設備空間,還通過能量回收降低能耗,優化運行成本。
2. 獨立雙通道協同運作

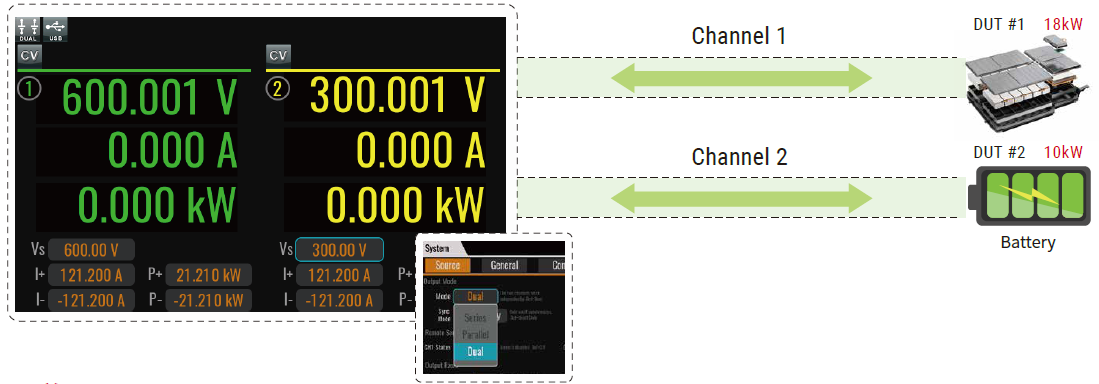

3U 機框內的雙通道采用完全隔離設計,支持獨立控制與量測,既可作為兩臺獨立設備使用,也能通過串并聯擴展輸出范圍。例如,通道 1 供電、通道 2 拉載的組合,為復雜測試場景提供高效解決方案。
3. 新能源測試專項功能
太陽能電池模擬:配備 SAS 測試界面,支持光伏陣列最大功率點追蹤(MPPT)測試。用戶可自定義 Voc、Vmp 等參數生成 I-V 曲線,或基于 EN50530、Sandia 標準模擬不同材料光伏板特性,用于光伏逆變器性能驗證。
電池仿真與測試:具備電池模擬器功能,通過觸摸屏或選配的 BSS2000 軟件,用戶可自定義電池電壓、內阻等參數,或?qū)?Matlab 模型及實際充放電曲線,模擬不同類型電池模組特性,滿足電池研發與適配測試需求。
4. 智能化操作與測試支持
5 寸觸摸屏搭配圖形化界面,簡化參數設定與波形編輯流程;內置 IEC 61000-4-17 等測試法規波形,以及 LV123、ISO21498-2 等汽車功率網電壓曲線,為合規測試提供便利;List 功能支持千萬點動態工況模擬,輸出阻抗可調設計進一步增強測試靈活性。
三、應用場景與行業價值
IT6600C 系列憑借高集成度、多功能性及節能環保特性,在汽車動力系統測試、儲能設備充放電驗證、新能源發電裝置性能評估等領域發揮關鍵作用。其冗余設計保障系統穩定運行,多協議通信能力促進設備與自動化測試平臺的深度融合,為現代工業測試提供高效、可靠的技術支撐。
