概述
ADuM210N是采用ADI公司iCoupler ^?^ 技術的單通道數字隔離器。該隔離器件將高速、互補金屬氧化物半導體(CMOS)與單芯片空芯變壓器技術融為一體，具有優于光耦合器件和其它集成式耦合器等替代器件的出色性能特征。這些器件的最大傳播延遲為13 ns，在5 V下脈沖寬度失真小于3 ns。

ADuM210N支持高達150 Mbps的數據速率，可承受5.0 kV rms的電壓額定值。該器件均可采用1.8 V至5 V電源電壓工作，與低壓系統兼容，并且能夠跨越隔離柵實現電壓轉換功能。

與其它光耦合器不同，可確保不存在輸入邏輯轉換時的直流正確性。它們提供兩種不同的故障安全選項，輸入電源未用或輸入禁用時，輸出轉換到預定狀態。
數據表：*附件：ADuM210N 3 kV rms單通道數字隔離器技術手冊.pdf

應用

• 通用單通道隔離
• 工業現場總線隔離

特性

• 高共模瞬變抗擾度：100 kV/μs
• 對輻射和傳導噪聲的高抗干擾能力
• 低傳播延遲
  • 13 ns（最大值，5 V工作電壓）
  • 15 ns（最大值，1.8 V工作電壓）
• 最大數據速率：150 Mbps
• 低動態功耗
• 1.8 V至5 V電平轉換
• 工作溫度最高可達：125°C
• 故障安全高或低選項
• 8引腳SOIC_IC封裝，符合RoHS標準

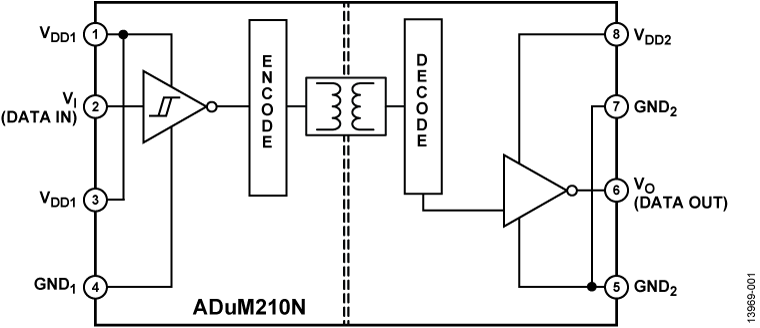

框圖

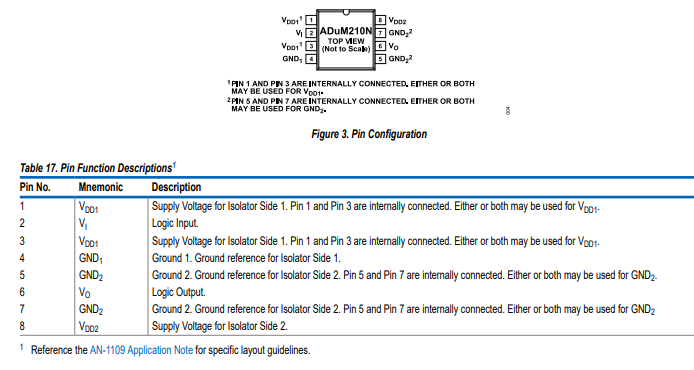

引腳配置描述

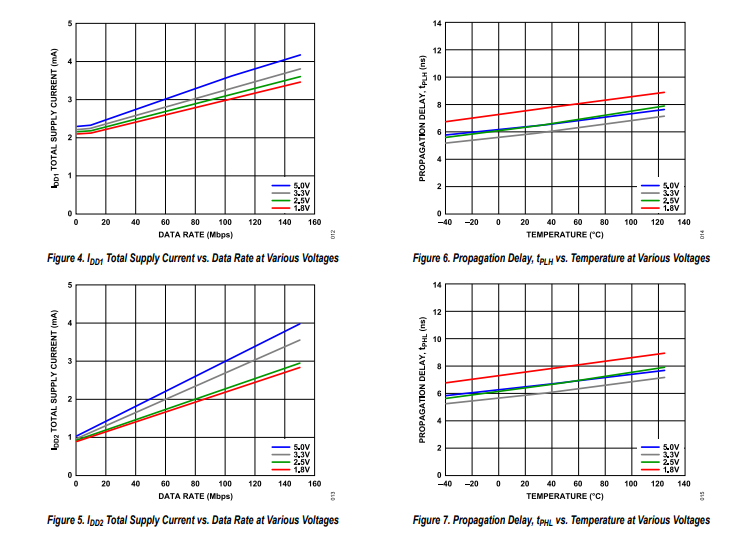

典型性能特征

應用信息

概述

ADuM210N 利用高頻載波，通過 iCoupler 芯片級變壓器線圈（由聚酰亞胺絕緣層分隔），采用開關鍵控（OOK）技術跨越隔離屏障傳輸數據。如圖 9 和圖 10 所示的差分架構，使 ADuM210N 具有極低的傳播延遲和高速性能。內部穩壓器和輸入 / 輸出設計技術允許在 1.7V 至 5.5V 的寬輸入電壓范圍內實現邏輯和電源電壓轉換，支持 1.8V、2.5V、3.3V 和 5V 邏輯電平。該架構旨在實現高共模瞬變抗擾度，以及對電噪聲和磁干擾的高抗擾性。輻射發射通過擴頻 OOK 載波和其他技術得以降低。

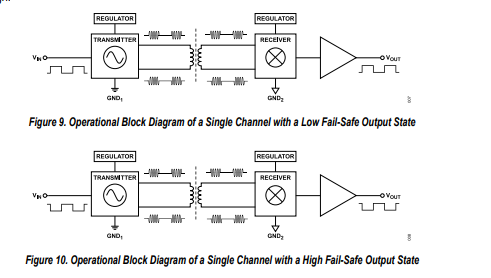

圖 9 展示了 ADuM210N0 型號的波形，其故障安全輸出狀態為低電平，即當輸入側關閉或不工作時，載波波形關閉，低電平的故障安全輸出將輸出設置為低電平（型號編號中以 0 表示低電平故障安全輸出狀態）。對于 ADuM210N1 型號，其故障安全輸出狀態為高電平，圖 10 展示了相應情況，即當輸入側開啟時，載波波形關閉。當輸入側關閉或不工作時，高電平的故障安全輸出狀態將輸出設置為高電平（型號編號中以 1 表示高電平故障安全輸出狀態）。有關故障安全輸出狀態為低電平或高電平的型號編號，請參見訂購指南。

印刷電路板（PCB）布局

ADuM210N 數字隔離器無需外部接口電路用于邏輯接口。強烈建議在輸入和輸出電源引腳處進行電源旁路（見圖 8）。旁路電容應方便地連接在引腳 1 和引腳 4（對應 VDD1 ）之間，以及引腳 5 和引腳 8（對應 VDD2 ）之間。推薦的旁路電容值在 0.01μF 至 0.1μF 之間。輸入電源引腳與較小電容兩端之間的總引腳長度不得超過 10 毫米。

在涉及高共模瞬變的應用中，要確?？缭礁綦x屏障的電路板耦合最小化。此外，設計電路板時，要注意任何可能導致所有引腳在不同側出現電壓差異的情況。務必確保各引腳電壓不超過器件的 “絕對最大額定值”，以免導致閂鎖或永久性損壞。
