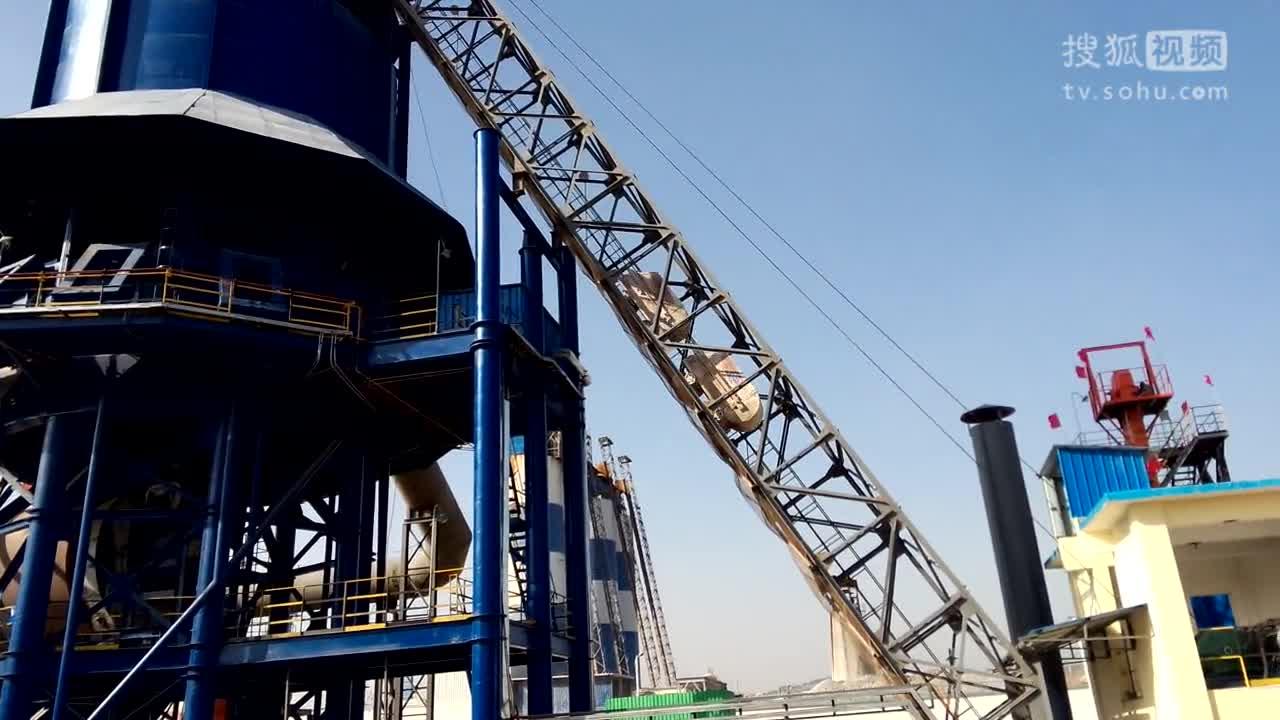

福建三鋼煉鐵 5 號高爐為 1250m3 高爐,采用雙料車斜橋上料,原有自動化控制系統使用 Profibus-DP 總線控制,故障率高、系統維護量大。改造中將集中控制的 PLC 進行細化分散控 制,物料輸送連接CAN總線設備(如電機驅動器),Profinet轉CAN 網關控制電機驅動系統。
編程軟件用 TIA 博途、它是一個帶有組態設計環境的自動化軟 件,版本為 V14SP1 專業版,其組合編程和畫面 組態 WinCC 軟件,能夠快速、直觀地開發和調試 自動化系統
高爐本體系統的硬件組態 這次大修改造,擴展模塊和網關采用,profinet轉 CAN ,該設備的識別有專門的 GSD 文件,可從 TIA 博途里管理通用站描述文件里添加,博途廣泛支持第三方硬件設備。
總線部分:
拋棄從前的總線架構,以 Profinet-PN 代替 Profibus-DP 總線控制核心采用西門子采用 S1200 CPU 實現。高爐各個控制系統劃分較 細,子系統盡量獨立,這樣可避免因某個設備異 常影響其他的系統運行,影響生產的概率大為降 低。
CPU416-3PN 總線下掛有 27 個遠程站點,通 過 PN 總線連接,HMI 畫面用 SIMATIC PC station 組態,采用 WinCC RT Professional 版本編輯 畫面,運行 WinCC RT Start 激活項目
