第130章GPIO的調試方法

GPIO的調試方法除了使用IO命令去查看寄存器，還可以使用其他方法進行GPIO的調試。

130.1方法一

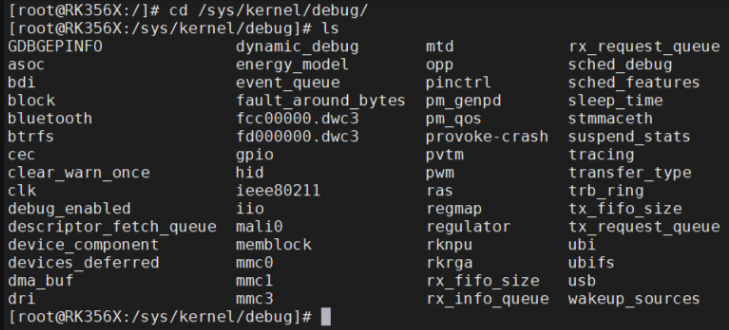

debugfs是Linux內核提供的一個調試文件系統，可以用于查看和調試內核中的各種信息，包括GPIO的使用情況。通過掛載debugfs文件系統，并查看/sys/kernel/debug/目錄下的相關文件，可以獲取GPIO的狀態，配置和其他調試信息。如下圖所示，我們進入/sys/kernel/debug/目錄下。

圖130-1

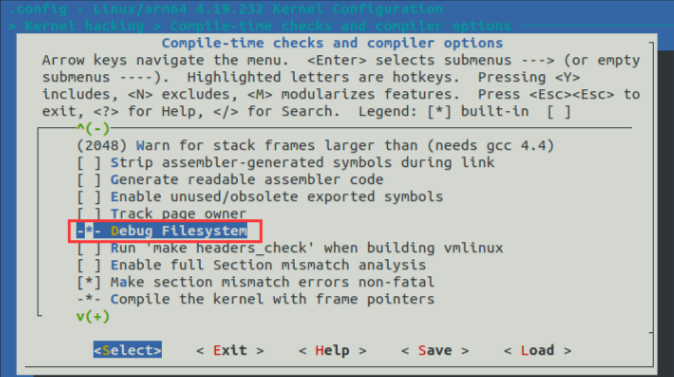

如果上圖目錄/sys/kernel/debug目錄下沒有文件，需要在Linux內核源碼配置debugfs，如下圖所示：

圖130-2

配置好之后，重新編譯內核源碼，燒寫內核鏡像。

如果沒有debugfs，可以使用以下命令進行掛載:

mount -t debugfs none /sys/kernel/debug/

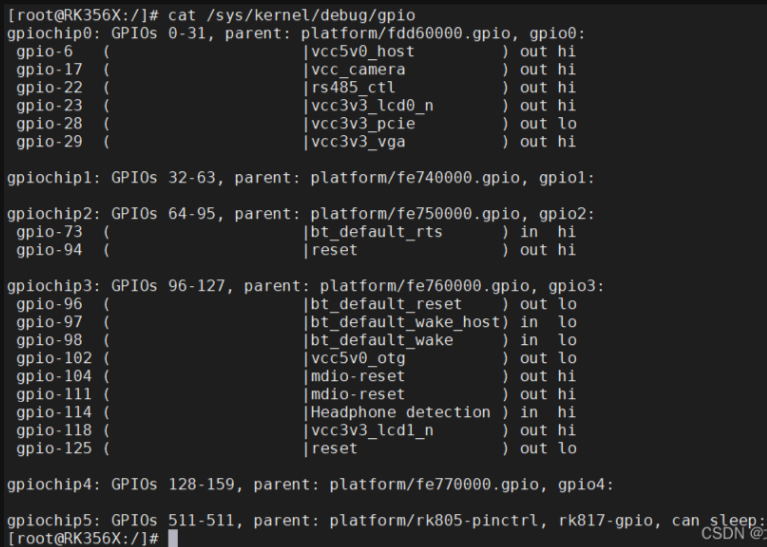

如果有debugfs，可以使用以下命令查看GPIO的信息。

cat /sys/kernel/debug/gpio

圖130-3

130.2方法二

當你進入/sys/kernel/debug/pinctrl目錄時，你可以獲取有關GPIO控制器的調試信息。在該目錄下，通常會有以下文件和目錄：

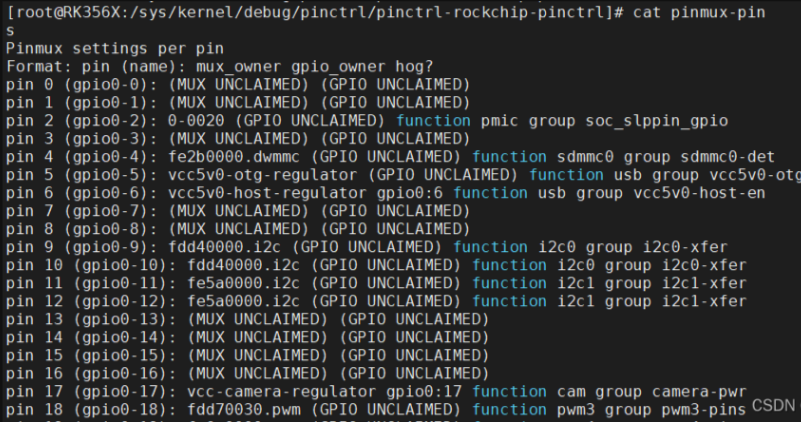

1. /sys/kernel/debug/pinctrl/*/pinmux-pins：這些文件列出了每個GPIO引腳的引腳復用配置。你可以查看每個引腳的功能模式、引腳復用選擇以及其他相關的配置信息。我們進入到/sys/kernel/debug/pinctrl/pinctrl-rockchip-pinctrl/下面，輸入“cat pinmux-pins”，如下圖所示：

圖130-4

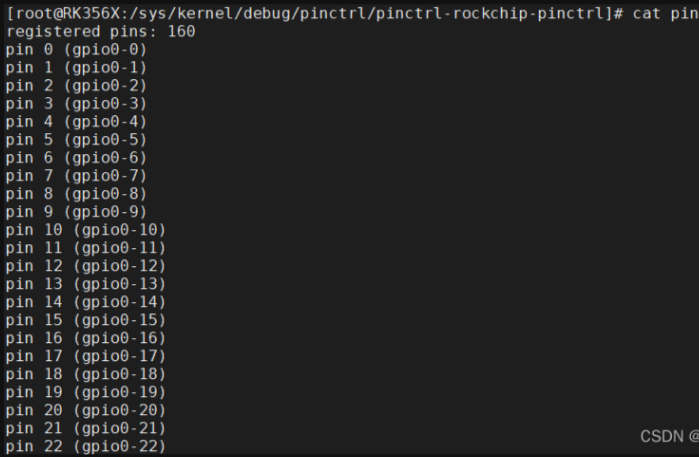

2. /sys/kernel/debug/pinctrl/*/pins：這些文件列出了GPIO的引腳編號，可以查看GPIO編號。我們進入到/sys/kernel/debug/pinctrl/pinctrl-rockchip-pinctrl/下面，輸入“cat pins”，如下圖所示：

圖130-5

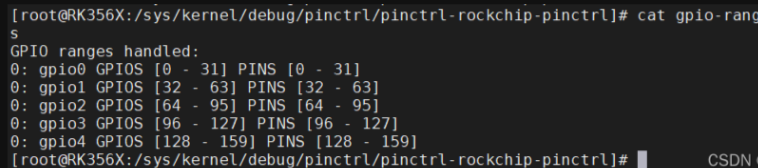

3. /sys/kernel/debug/pinctrl/*/gpio-ranges：這些文件列出了每個GPIO控制器支持的GPIO范圍。你可以查看GPIO編號的范圍和對應的控制器名稱。我們進入到/sys/kernel/debug/pinctrl/pinctrl-rockchip-pinctrl/下面，輸入“cat gpio-ranges”，如下圖所示：

圖130-6

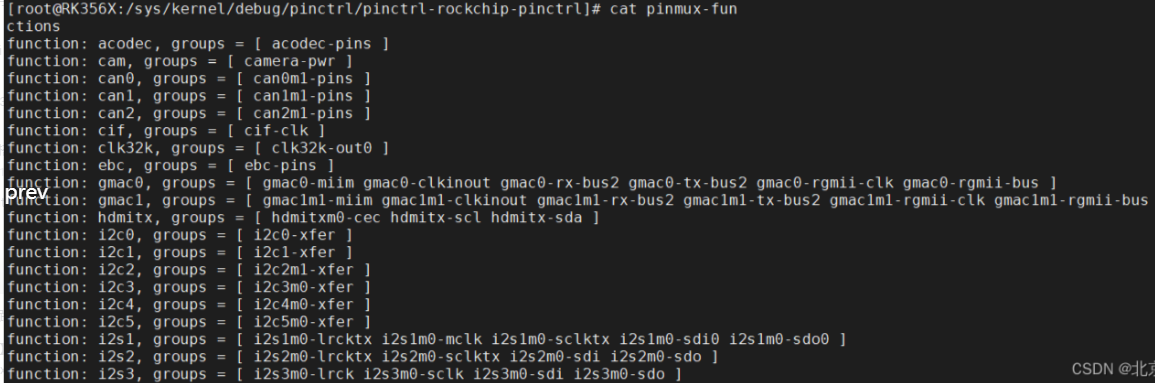

4. /sys/kernel/debug/pinctrl/*/pinmux-functions：這些文件列出了每個功能模式的名稱以及與之關聯的GPIO引腳。你可以查看各個功能模式的名稱和對應的引腳列表。我們進入到/sys/kernel/debug/pinctrl/pinctrl-rockchip-pinctrl/下面，輸入“cat pinmux-functions”，如下圖所示：

圖130-7

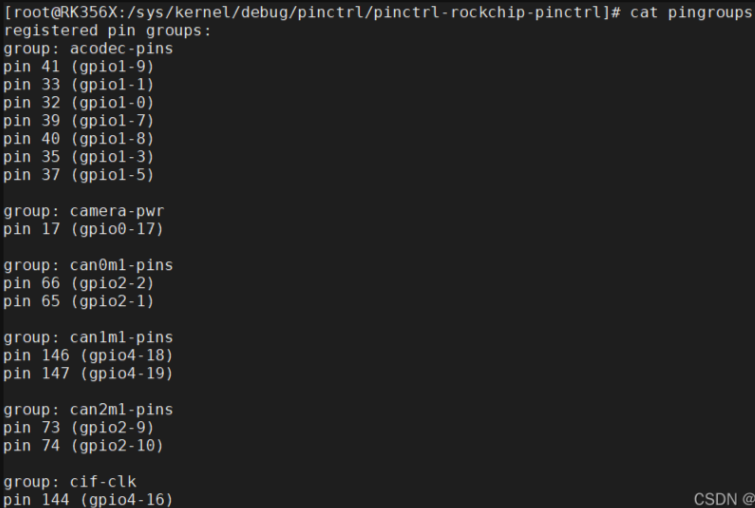

5. /sys/kernel/debug/pinctrl/*/pingroups：該路徑提供有關用于配置和控制系統上的GPIO引腳的引腳組的信息。我們進入到/sys/kernel/debug/pinctrl/pinctrl-rockchip-pinctrl/下面，輸入“cat pingroups”，如下圖所示：

圖130-8

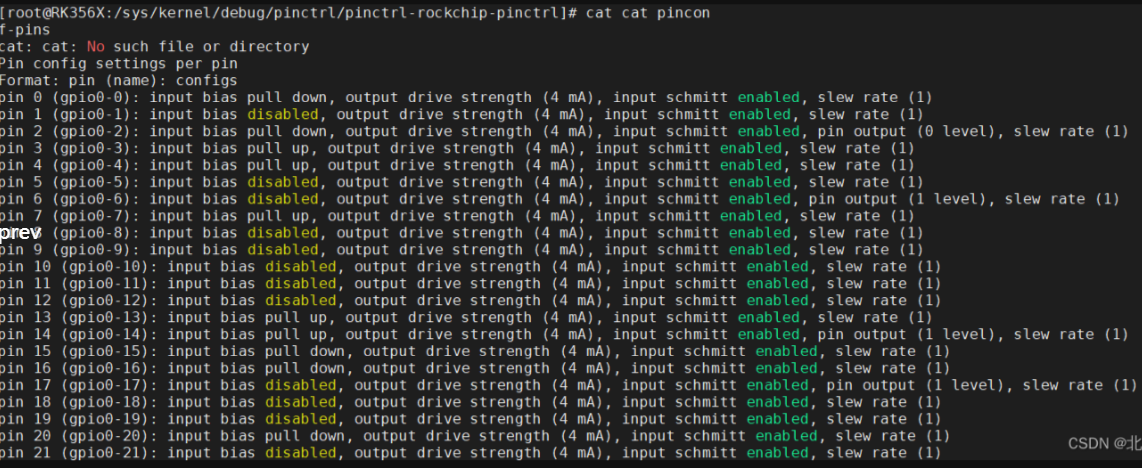

6. /sys/kernel/debug/pinctrl/*/pinconf-pins：這些文件包含了GPIO引腳的配置信息，如輸入/輸出模式、上拉/下拉設置等。你可以查看和修改GPIO的電氣屬性，以便進行GPIO的調試和配置。我們進入到/sys/kernel/debug/pinctrl/pinctrl-rockchip-pinctrl/下面，輸入“cat pinconf-pins”，如下圖所示：

圖130-9

在這些文件和目錄中，你可以瀏覽GPIO控制器和引腳的相關信息，包括功能模式、復用配置、范圍和配置參數等。這些信息可以幫助你了解GPIO的當前狀態和配置，并進行相應的調試和修改。
