第135章GPIO子系統與pinctrl子系統相結合實驗
在上一章中我們講解了三級節點的操作函數,關于新版本的GPIO子系統接口api函數的講解就完成了,而為了加深大家的認知,在本章節將進行GPIO子系統與pinctrl子系統相結合的實驗,實驗的設備樹示例如下所示:
my_gpio:gpio1_a0 {
compatible = "mygpio";
my-gpios = <&gpio1 RK_PA0 GPIO_ACTIVE_HIGH>;
pinctrl-names = "myled1";
pinctrl-0 = <&mygpio_ctrl>;
};
AI寫代碼
cpp
在第四行中的pinctrl-names參數并不是default,這就需要用到我們前面pinctrl子系統中的知識來查找并設置相應的pinctrl狀態了,所以再第一節中我們將會重新學習一下pinctrl的一些相關函數。
135.1函數介紹
(1)獲取設備對應的pinctrl結構體指針函數
函數原型:
struct pinctrl* pinctrl_get(struct device *dev);
頭文件:
。
參數:
函數接受一個指向 struct device的指針dev,表示設備對象。
函數功能:
用于獲取與給定設備對象 dev相關聯的pinctrl(引腳控制器)實例。
返回值:
返回一個指向 struct pinctrl的指針,表示獲取到的pinctrl實例。如果獲取失敗或者設備對象不支持pinctrl,則返回NULL。
該函數的功能是根據給定的設備對象 dev獲取與其相關聯的pinctrl實例。pinctrl是Linux內核中用于管理和控制引腳的框架。通過調用該函數,可以獲得設備對象所使用的pinctrl實例,以便進行引腳配置和控制操作。
(2)釋放pinctrl指針函數
函數原型:
void pinctrl_put(struct pinctrl *p);
頭文件:
。
參數:
函數接受一個指向 struct pinctrl的指針p,表示要釋放的pinctrl實例。
函數功能:
該函數用于釋放由 pinctrl_get()函數獲得的pinctrl實例,以釋放相關資源。
返回值:
無返回值。
該函數的功能是釋放由 pinctrl_get()函數獲得的pinctrl實例,以釋放相關資源。在使用完pinctrl實例后,調用該函數可以確保正確釋放相關資源,避免內存泄漏。
(3)查找pinctrl狀態函數
函數原型:
struct pinctrl_state *pinctrl_lookup_state(struct pinctrl *p, const char *name);
頭文件:
。
參數:
struct pinctrl *p:指向pinctrl實例的指針,表示要進行狀態查找的pinctrl。
const char *name:指向狀態名稱的字符串指針,表示要查找的狀態名稱。
函數功能:
用于在給定的 pinctrl實例中查找指定名稱的pinctrl狀態。
返回值:
函數返回一個指向 struct pinctrl_state的指針,表示找到的pinctrl狀態。如果未找到或發生錯誤,則返回NULL。
該函數的功能是在給定的 pinctrl實例p中查找指定名稱的pinctrl狀態。pinctrl狀態是與引腳相關的配置和控制狀態,例如引腳模式、電氣屬性等。
設置pinctrl狀態到硬件
函數原型:
int pinctrl_select_state(struct pinctrl *p, struct pinctrl_state *s);
頭文件:
。
參數:
struct pinctrl *p:指向pinctrl實例的指針,表示要進行狀態設置的pinctrl。
struct pinctrl_state *s:指向pinctrl狀態的指針,表示要設置的目標狀態。
函數功能:
用于將指定的 pinctrl狀態設置到硬件上。
返回值:
返回一個整數值,表示操作的結果。如果設置成功,則返回 0;否則返回負數錯誤碼。
該函數的功能是將指定的 pinctrl狀態s設置到硬件上。pinctrl狀態是與引腳相關的配置和控制狀態,例如引腳模式、電氣屬性等。
135.2設備樹的修改

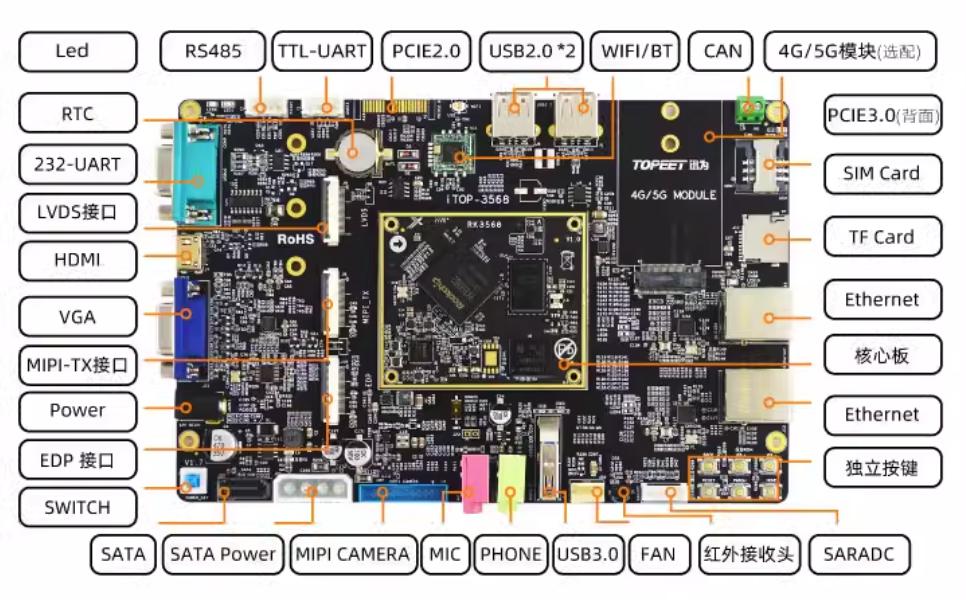

本小節修改好的設備樹以及編譯好的boot.img鏡像存放路徑為:iTOP-RK3568開發板【底板V1.7版本】\03_【iTOP-RK3568開發板】指南教程\02_Linux驅動配套資料\04_Linux驅動例程\88_gpioctrl07\01_內核鏡像。
由于本章節要使用上pinctrl子系統相關的接口來查找并設置相應的pinctrl狀態,所以要對rk3568-evb1-ddr4-v10.dtsi設備樹進行內容的修改,將根節點中的gpiol_a0修改為以下內容:
my_gpio:gpio1_a0 {
compatible = "mygpio";
my-gpios = <&gpio1 RK_PA0 GPIO_ACTIVE_HIGH>;
pinctrl-names = "myled1";
pinctrl-0 = <&mygpio_ctrl>;
};
AI寫代碼
cpp
添加完成如下圖所示:

圖 135-1
至此,關于設備樹相關的修改就完成了,保存退出之后,編譯內核,然后將生成的boot.img鏡像燒寫到開發板上即可。
135.3驅動程序的編寫
本實驗對應的網盤路徑為:iTOP-RK3568開發板【底板V1.7版本】\03_【iTOP-RK3568開發板】指南教程\02_Linux驅動配套資料\04_Linux驅動例程\88_gpioctrl07\02_module。
編寫完成的gpio_api.c代碼如下所示:
#include
#include
#include
#include
#include
struct pinctrl *led_pinctrl; // pinctrl實例指針
struct pinctrl_state *led_state;// pinctrl狀態指針
int ret;
//平臺設備初始化函數
static int my_platform_probe(struct platform_device *dev)
{
printk("This is mydriver_probe\n");
led_pinctrl = pinctrl_get(&dev->dev);//獲取pinctrl實例
if (IS_ERR(led_pinctrl)) {
printk("pinctrl_get is error\n");
return -1;
}
led_state = pinctrl_lookup_state(led_pinctrl, "myled1");//查找狀態
if (IS_ERR(led_state)) {
printk("pinctrl_lookup_state is error\n");
return -2;
}
ret = pinctrl_select_state(led_pinctrl, led_state);//設置狀態到硬件
if (ret < 0) {
printk("pinctrl_select_state is error\n");
return -3;
}
return 0;
}
//平臺設備的移除函數
static int my_platform_remove(struct platform_device *pdev)
{
printk(KERN_INFO "my_platform_remove: Removing platform device\n");
//清理設備特定的操作
// ...
return 0;
}
const struct of_device_id of_match_table_id[] = {
{.compatible="mygpio"},
};
//定義平臺驅動結構體
static struct platform_driver my_platform_driver = {
.probe = my_platform_probe,
.remove = my_platform_remove,
.driver = {
.name = "my_platform_device",
.owner = THIS_MODULE,
.of_match_table = of_match_table_id,
},
};
//模塊初始化函數
static int __init my_platform_driver_init(void)
{
int ret;
//注冊平臺驅動
ret = platform_driver_register(&my_platform_driver);
if (ret) {
printk(KERN_ERR "Failed to register platform driver\n");
return ret;
}
printk(KERN_INFO "my_platform_driver: Platform driver initialized\n");
return 0;
}
//模塊退出函數
static void __exit my_platform_driver_exit(void)
{
//注銷平臺驅動
platform_driver_unregister(&my_platform_driver);
printk(KERN_INFO "my_platform_driver: Platform driver exited\n");
}
module_init(my_platform_driver_init);
module_exit(my_platform_driver_exit);
MODULE_LICENSE("GPL");
MODULE_AUTHOR("topeet");
AI寫代碼
cpp
135.4運行測試
135.4.1編譯驅動程序
在上一小節中的gpio_api.c代碼同一目錄下創建Makefile文件,Makefile文件內容如下所示:
export ARCH=arm64#設置平臺架構
export CROSS_COMPILE=aarch64-linux-gnu-#交叉編譯器前綴
obj-m += gpio_api.o #此處要和你的驅動源文件同名
KDIR :=/home/topeet/Linux/linux_sdk/kernel #這里是你的內核目錄
PWD ?= $(shell pwd)
all:
make -C $(KDIR) M=$(PWD) modules #make操作
clean:
make -C $(KDIR) M=$(PWD) clean #make clean操作
AI寫代碼
cpp
對于Makefile的內容注釋已在上圖添加,保存退出之后,來到存放gpio_api.c和Makefile文件目錄下,如下圖(圖135-2)所示:

圖 135-2

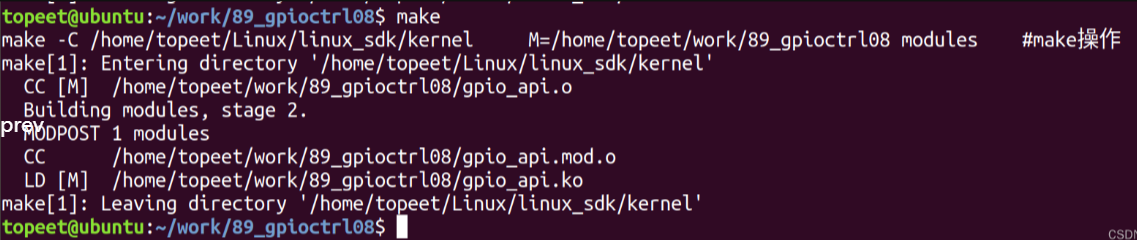

然后使用命令“make”進行驅動的編譯,編譯完成如下圖(圖135-3)所示:

圖 135-3
編譯完生成gpio_api.ko目標文件,如下圖(圖135-4)所示:
至此驅動模塊就編譯成功了。
135.4.2運行測試
首先需要確保當前開發板使用的內核鏡像是我們在135.2小節中修改設備樹后編譯生成的鏡像,然后

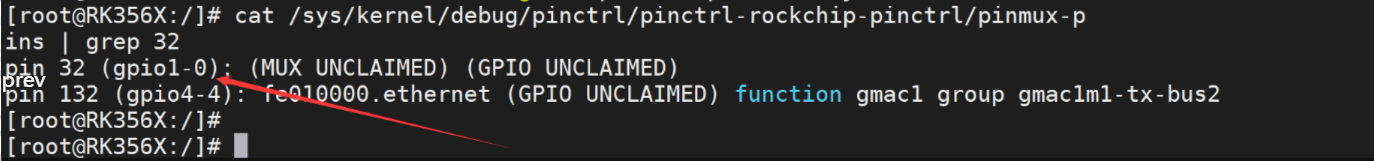

啟動開發板,首先使用以下命令查看gpio1 RK_PA0引腳的復用功能,如下圖所示:

cat /sys/kernel/debug/pinctrl/pinctrl-rockchip-pinctrl/pinmux-pins | grep 32

圖135-5

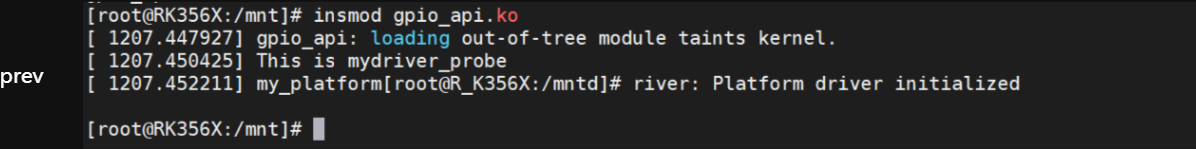

可以看到在沒有加載驅動之前,gpio1 RK_PA0引腳是沒有進行復用的,然后使用以下命令進行驅動的加載,如下圖(圖135-6)所示:
insmod gpio_api.ko
圖 135-6

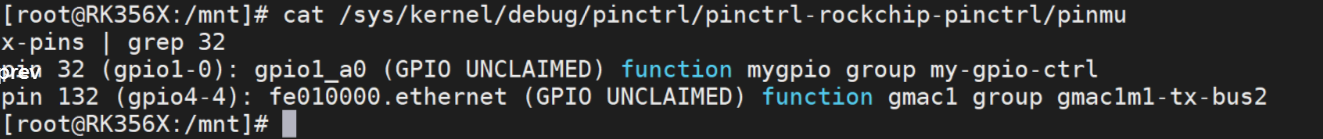

然后重新使用使用以下命令查看gpio1 RK_PA0引腳的復用功能,如下圖所示:

cat /sys/kernel/debug/pinctrl/pinctrl-rockchip-pinctrl/pinmux-pins | grep 32

圖 135-7

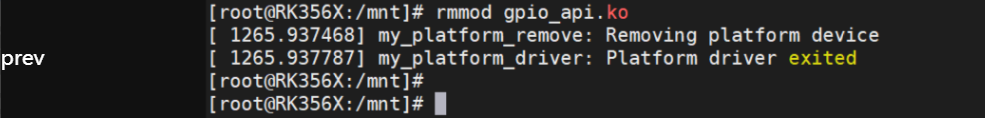

根據打印信息可以得到gpio1 RK_PA0已經被設置為了GPIO功能,功能和引腳組正是我們在pinctrl節點中添加的信息,證明已經成功使用了添加的pinctrl-names狀態,然后使用以下命令進行驅動的卸載,如下圖所示:
rmmod gpio_api.ko

圖 135-8
至此,GPIO子系統與pinctrl子系統相結合實驗實驗就完成了。
-
