一、操作簡介

進口傳感器在全量程測量精確可靠，并具有卓越的長期穩定性，它不受灰塵粒子和大多數化學物污染的影響，極其適合工業環境的使用。結合探頭保護的專利技術，提高了傳感器使用壽命，提高了測量精度，也減小了耗氣量，為使用者帶來極大的經濟利益。

應用：工業氣體濕度檢測，如空氣、CO2、N2、H2、O2、SF6、He、Ar等部分惰性氣體。

二、技術指標：

測量范圍：露點-80～+20℃或者-60～+60℃（支持ppmv等）

露點精度：±0.5℃（當露點溫度低于0℃，傳感器輸出為霜點）

響應時間：63％[90％]

+20→-20℃ Td 5s[45s]

-20→-60℃ Td 10s[240s]

分 辨 率：露點0.1℃或0.1ppm

重 復 性：±0.2℃

氣體流量：0.8～0.9L/min(SF6等氣體)、0.2～0.6L/min(H2等氣體)

電子質量流量計

樣氣流速無影響

壓力測量：0～1.0MPa

探頭保護：不銹鋼燒結過濾網

工作電壓： 220VAC±10% 50Hz，交直流兩用，過充保護，

連續工作不低于5小時

儲存溫度等級： -40～+70℃

輸出接口： USB1.1規范

操作環境： 溫 度： -30～+60℃

壓 力： 0～20bar

樣氣流速： 無影響

其它配置：標準版管理軟件，含報表打印，濕度常用轉換工具包

尺 寸： 130×283×308

重 量：約4.3kg

三、操作界面功能介紹

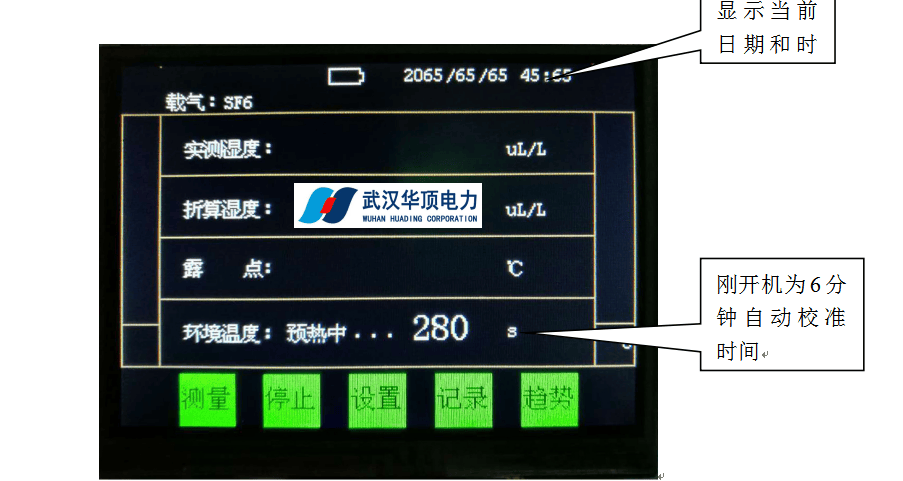

打開主機電源后，進入主界面如下圖.

剛開機華頂電力儀器要自動校準6分鐘，此時按鈕無效，當主界面上沒有出現“預熱中….”這幾個字后，按鍵才有效。以下依次說明按鍵功能：

(1)、 測量

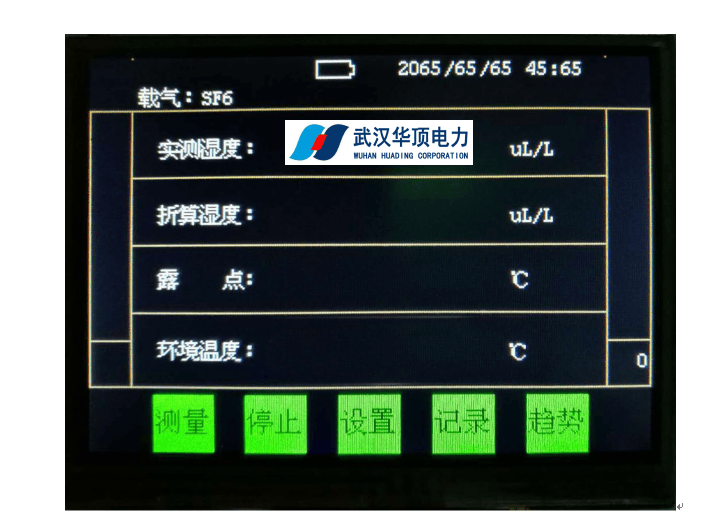

當按下【測量】時，就可以看到當前各個測量參數的狀況，如下

各欄目里會有實時測量數據出現，當看到測量的露點值℃(Td)穩定后方可按【停止】按鈕，按下停止按鈕，本儀器自動記錄。

(1)、 記錄

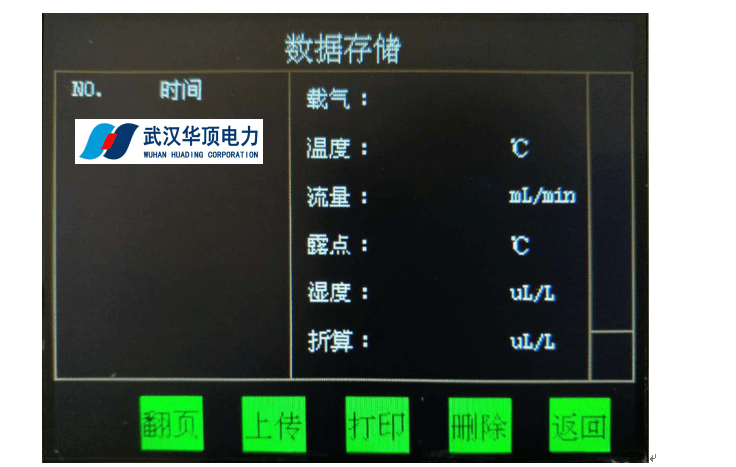

當按下【記錄】按鈕時，會打開記錄界面，可以看到以前測量的歷史記錄，如下圖所示：

本儀器可以記錄100條信息，按【翻頁】鍵，可以翻頁查看各條信息，按【上傳】鍵可以通過USB上傳主機，按【打印】鍵，購置了外接打印機后，可以打印數據，按【刪除】鍵可以刪除一條記錄，按【返回】鍵可以返回到主界面。

(1)、 設置

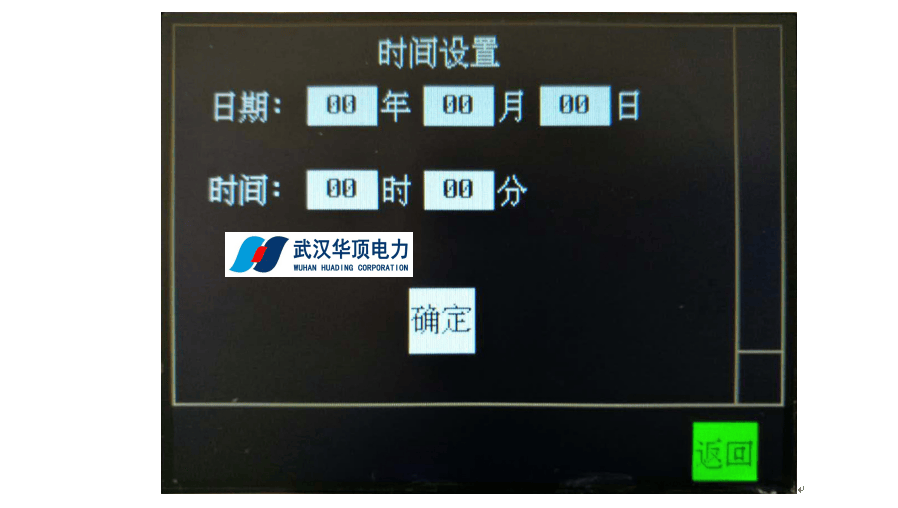

按下【設置】按鈕時，會出現設置界面，如下圖所示：

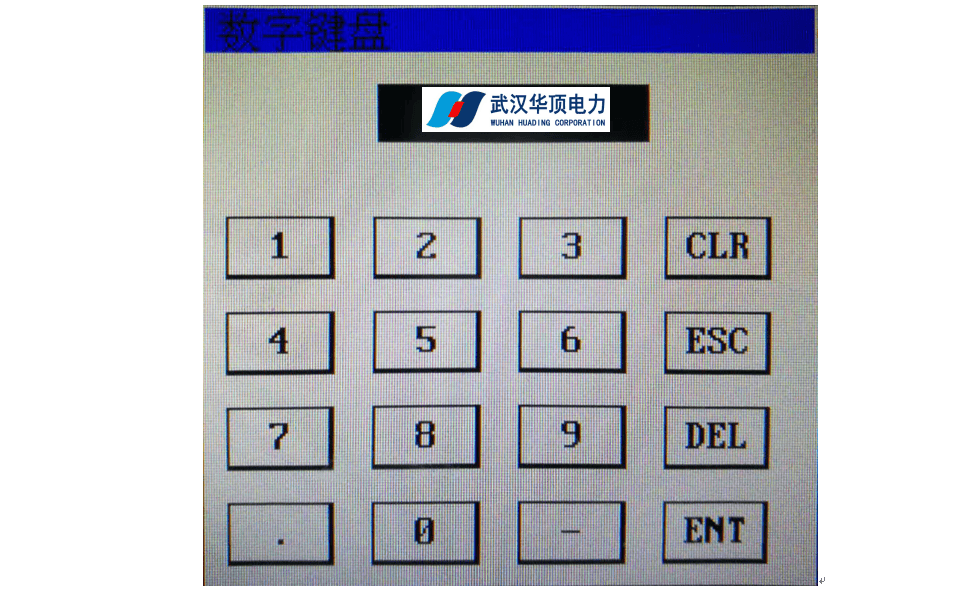

按下年、月、日、時、分名稱前面的白色方塊，會界面會跳轉到數碼鍵盤輸入界面，如下圖所示：

可以輸入正確的年月日時分等等。按【ENT】鍵就跳轉到設置界面，且正確的時間會顯示出來，在設置界面按【確定】鍵，時間設置完成。按【返回】鍵，返回到主界面。

(1)、 停止

按下【停止】按鈕時，測試停止，同時會記錄當時的參數

(2)、 趨勢

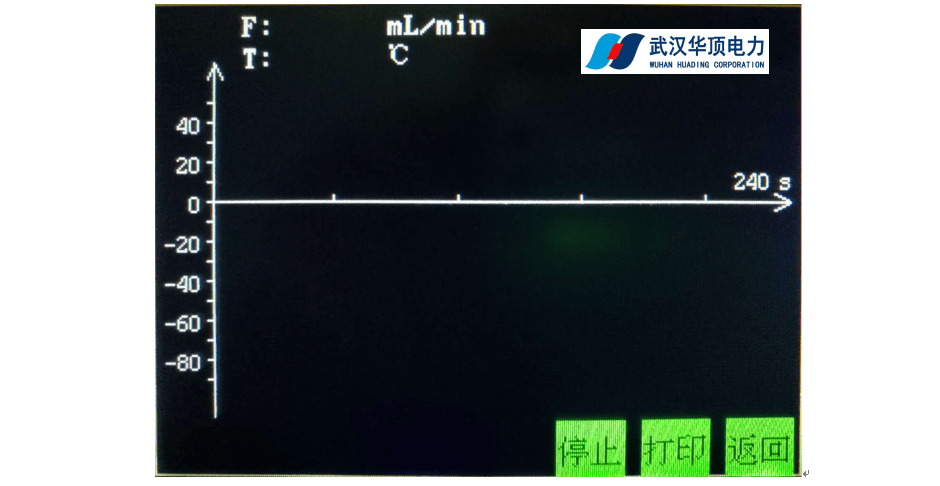

按下【趨勢】按鈕時，會出現趨勢界面如下：

在測試過程中，可以跟蹤監視露點值隨時間的變化情況，易于判斷測量過程是否已穩定，讀取結果更容易。按【停止】鍵，停止測試，并且把測試結果存儲下來；按【返回】鍵，則回到主界面。

四、使用注意事項

4.1 使用的中常見問題

4.1.1 儀器使用的流量應該是多少？

答：0.8～0.9L/min(SF6等氣體)、0.2～0.6L/min(H2等氣體)

4.1.2 流量的大小對測量結果有無影響？

答：華頂電力采用了擴散式熱導池測量，因此，流量在一定范圍內對測量結果無影響。

4.1.3 環境溫度變化對測量是否有影響？

答：儀器首先采用帶溫度補償功能恒溫型熱導池，其次儀器采用了工業級芯片，因此，溫度在推薦的范圍內變化時對測量無影響。

4.1.4 對測量結果有影響因素有哪些？

答：1、環境噪聲影響，本案測量精度較高，如果有較強電磁噪聲，容易對信號產生一定影響，因此，儀器在使用中最好直接外殼接地。

2、儀器的標定。儀器標定非常重要，標定的標氣、標定的方法都

直接影響測量結果。我們推薦使用有一定資質的標氣，其次標定人員需經過技術培訓方可。

4.2 儀器保養

4.2.1 儀器標定

儀器使用前需要標定，標定的準確性直接影響儀器的測量精度。因此，儀器標定表中的參數是非常重要的，不能輕易地修改或刪除。

當儀器多點誤差較大且不等時，需重新標定儀器，否則只需要采用單點修正(因為儀器在某范圍內基本是線性變化)。

4.2.2 校準周期

測量儀器都需要定期進行校準，正常情況兩年校準一次，應根據具體工況而定。校準方法，混合濃度的標氣，直接接入儀器的進氣口，與正常測量相同，當儀器穩定后，如果有偏差且超過誤差范圍時，可直接采用單點修正法。

儀器每次使用后，最好使用高純氮氣吹掃后，并充足電存放。

五、SF6測量步驟：

（1）打開儀器觀察儀器電量，如果電量不足請及時充電。

（2）仔細檢查過渡轉接頭是否齊全，密封圈安裝是否安裝到位。

（3）如果儀器長時間不用，使用前請充電。

（4）到達測試現場后，先打開儀器電源開關，連接上出氣管道（將管道出口引至無人員處）

（5）選擇與設備相配套的轉接頭，先將進氣管道與轉接頭連接好后再將轉接頭與設備本體連接（連接必須迅速，避免漏氣）

（6）將儀器面板上面的針行流量調節閥關閉，（將傳感器干燥旋鈕旋到測量狀態）將進氣管道與儀器進氣口連接好，觀察儀器自動校準時間是否結束，等儀器自動校時間結束后，準緩慢打開流量調節閥并將流量控制在0.8L/Min左右。（流量大小對測量結果無影響，但對測量時間有一定的影響）

（7）測試5分鐘后觀察數據是否穩定（在一定的范圍內波動就代表穩定），如果數據不穩定可以延長測試時間，待數據穩定后，按照儀器界面提示，將測量結果保存。

（8）繼續測量不需要關閉儀器，只需將轉接頭與下一個設備連接好，就可以繼續測量。

（9）測量結束后，先將轉接頭與設備分離開，再將管道一一拆除，將干燥旋鈕旋到保護狀態，關閉儀器。

（10）儀器長時間存放必須充足電。
