1、使用簡介

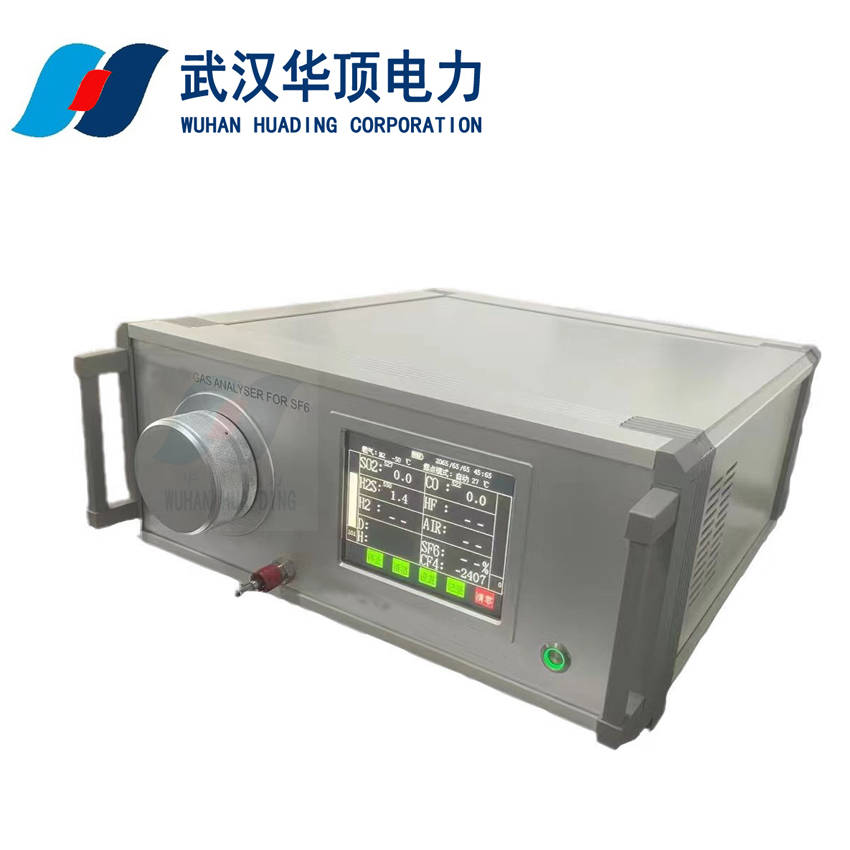

HDZH-N便攜式SF6（冷鏡式）綜合測試儀采用高性能微處理器為核心，進口的傳感器為敏感元件，配以5.6寸大屏幕彩色顯示屏及觸摸方式人機交互，同時集SF6氣體的濕度測量、純度測量、分解產物測量等于一體，還能夠測量H2等，用戶能夠用一臺儀器，即可實現SF6氣體的所有關鍵參數的測量。

華頂電力使用鏡面法原理測量濕度，采用電化學原理測量分解產物，采用熱導原理測量純度，具有錯誤操作提示，無模型預測控制技術，高溫低濕度測量模式，純度用戶自校準，SO2雙量程設計，泵壓式殘余樣氣清除裝置，動態溫度補償，過程監測，交直流兩用。廣泛用于電力系統、相關科研機構及使用SF6氣體的電器設備廠家。

2、性能指標

分辨率：SO2、H2S、CO、H2:≤±0.1；

SF6、CF4 :≤±0.01；

露點 :≤±0.1；

精度：組分誤差

SO2、H2S、HF測量值≤10uL/L時，誤差≤±0.3uL/L

測量值>10uL/L時，誤差≤±3%

CO測量值≤50uL/L時，誤差≤±2uL/L

測量值>50uL/L時，誤差≤±4%

H2誤差≤±2%FS

SF6(90%~100%)±0.05%

CF4(20%~80%)±0.05%

露點≤±0.1℃

重復性：

SO2、H2S、HF測量值≤10uL/L時，≤±0.1uL/L

測量值>10uL/L時，≤±1%

CO測量值≤50uL/L時，≤±1uL/L

測量值>50uL/L時，≤±2%

H2≤1%FS

SF6≤±0.03%

CF4≤±0.03%

露點≤±0.1℃

穩定性：

組分最大漂移（溫度變化在-10℃~45℃）

SO2、H2S、HF≤±0.2uL/L

CO≤±1uL/L

H2≤±5uL/L

SF6≤±0.1%

CF4≤±0.1%

量程：

組分量程

SO2、H2S0~100uL/L

大量程SO20~2000uL/L

CO、H20~1000uL/L

HF0~10uL/L

SF60~100%

CF420~80%

露點-62℃~常溫

樣氣流量：300 mL/min；樣氣壓力：≤1.0MPa

1、 操作步驟

4.1檢測水分時導氣管和接頭須用干燥的N2（或SF6）沖洗10分鐘

4.2儀器排氣口用PU管與集氣袋相連，或引至下風口或低洼處

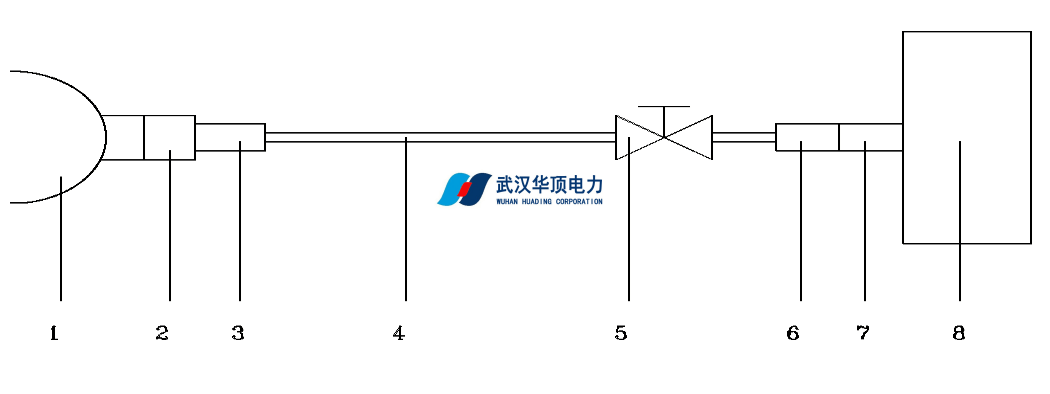

4.3現場檢測氣路連接（下圖）為電氣設備排氣口、轉接頭和導氣管的連接圖

1.氣源（電力設備） 2.樣氣接頭 3.轉換接頭 4.樣氣導管 5.外部流量調節閥 6.快速接頭（活動部分） 7.快速接頭（固定部分） 8.綜合儀

4.4檢測完成，取下轉接頭、導氣管，開啟氣泵3分鐘沖洗氣路。收起排氣管關閉電源。

5、使用方法

5.1開機預熱

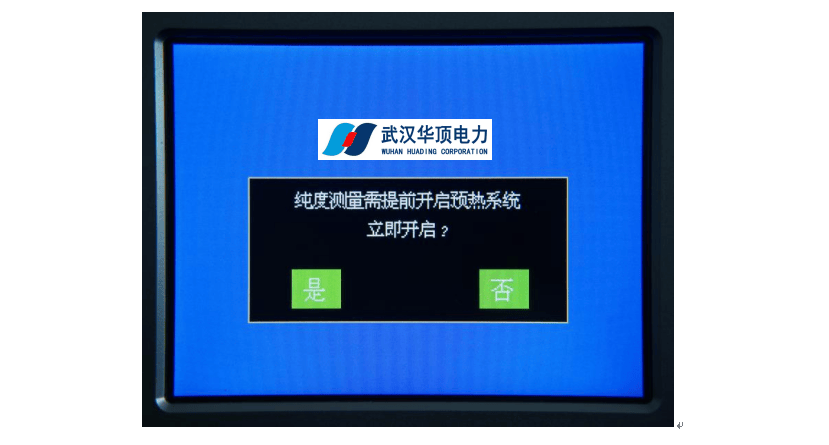

儀器開機自動進入該界面，

1) 按“是”開啟純度的預熱，預熱時間為15分鐘

2) 按“否”不開啟純度的預熱功能。

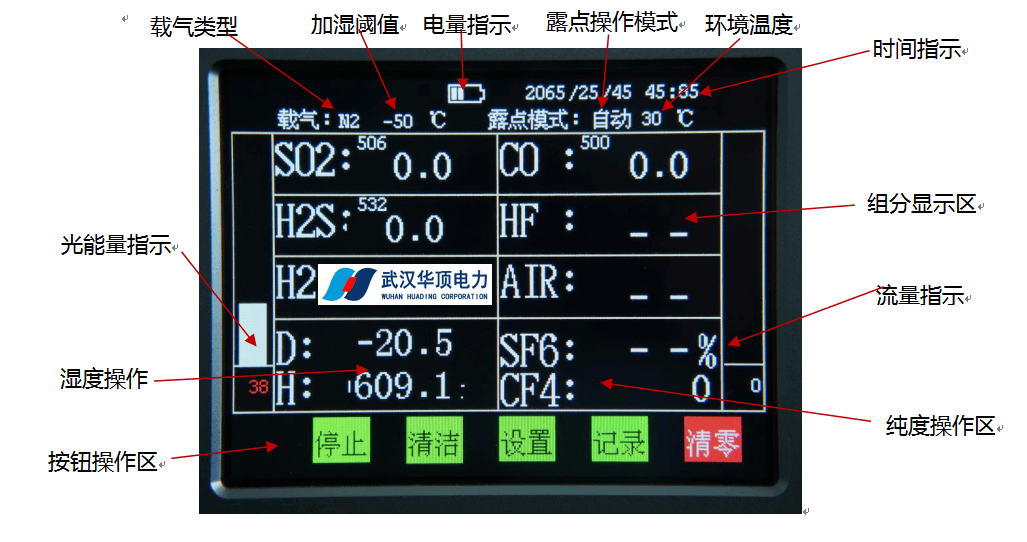

3) 之后直接進入主界面

5.2 樣氣流量調節

設備開始通氣前，確保取氣管針閥處于擰緊關閉狀態。連接被測氣室后，手動調節針閥，流量設置為 300mL/min。

5.3分解物大量程【清零】

分解物清零建議使用當天清零一次即可；若測試氣體雜質濃度較大，擔心會影響下次測量，也可以進行清零。

1) 零點校準可通過3種方式進行校準：首選SF6清洗，其次N2清洗、氣泵清洗；

2) 清洗時間3分鐘；

3) 3分鐘后在通氣狀態下點擊“【清零】，完成分解物大量程傳感器的零點標定。

5.4分解物小量程【清零】(組分選擇里不包含O2)

1) 先按下【測量】鍵，打開進入小量程分解物傳感器的電磁閥，這時【測量】鍵變為【停止】鍵

2) 零點校準可通過3種方式進行校準：首選SF6清洗，其次N2清洗、氣泵清洗；

3) 清洗時間5分鐘；

4) 5分鐘后在通氣狀態下點擊“【清零】，完成分解物小量程傳感器的零點標定。

5.5分解物小量程+AIR【清零】(組分選擇里包含O2)

1) 先按下【測量】鍵，打開進入小量程分解物傳感器和AIR的電磁閥，這時【測量】鍵變為【停止】鍵

2) 零點校準可通過2種方式進行校準：首選SF6清洗，其次N2清洗，不能使用空氣；

3) 清洗時間>5分鐘；

4) 5分鐘后在通氣狀態下點擊“【清零】，完成分解物小量程傳感器的零點標定。

5.6【測量】

按下【測量】按鈕，此時該按鈕變為【停止】按鈕，3分鐘后，按下該【停止】按鈕，保存此時的分解產物的測試結果。【停止】按鈕又變為【測量】按鈕

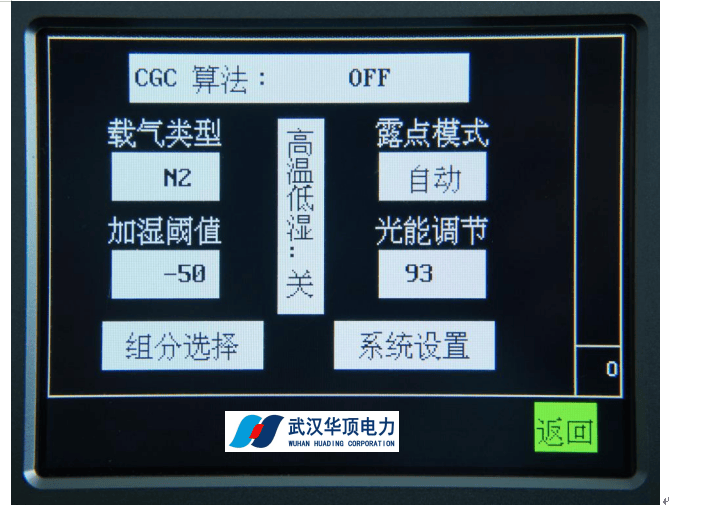

5.7【設置】

按下【設置】按鈕，進入設置界面如下：亮框內為交互有效區

1) 【載氣類型】下方框：可以選擇被測氣體類型為N2或SF6氣體；

2） 【露點模式】下方框：本機可以以2種工作方式工作：自動模式和手動模式。

自動模式：在該模式下，儀器自動的檢測水蒸氣凝結成霜和霜化成水蒸氣的平衡點，即露點值，當測試到接近平衡點時，實時顯示露點值并且立刻停止制冷、并且存儲測量信息，此時測試頭溫度緩慢上升，直到常溫，可以準備下次測試工作。

手動模式：在該模式下，儀器自動的檢測水蒸氣凝結成霜和霜化成水蒸氣的平衡點，即露點值，當動態測試曲線保持平衡且數值變化不大時，證明結露平衡，“露點溫度平衡過程區”上面顯示不斷刷新的溫度和水汽含量。這兩個值為露點值，按下停止鍵，此時的溫度值就是露點值，同時停止制冷，測試頭溫度緩慢回升到常溫，為下次測試做準備。

3） 【加濕閾值】下方框：可以在低濕度或高溫環境中，當露點室溫度低于該閾值時，打開加濕閥，給冷鏡加入一定的濕氣，以使鏡面快速結霜，加快測試速度；

4） 【光能調節】下方框：反復觸摸，可以自動的調節到100；

5） 【高溫低濕】方框：可以選擇打開或關閉該功能，平時一般關閉。此開關模式是專為40℃以上高溫環境中測量-50℃以下露點而特別設計。有效解決高溫環境中低露點無法測量的問題。

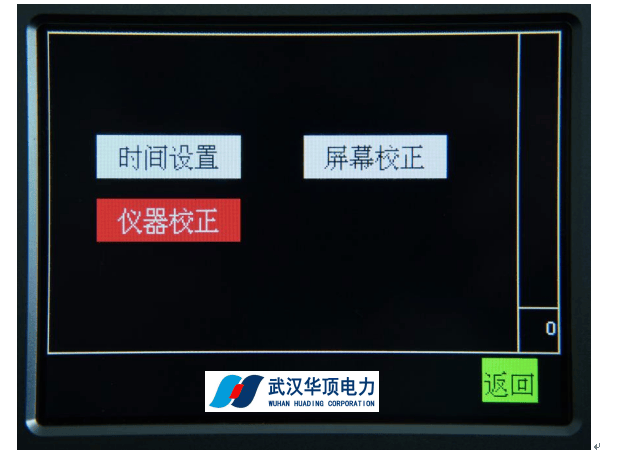

【系統設置】方框：打開如下界面

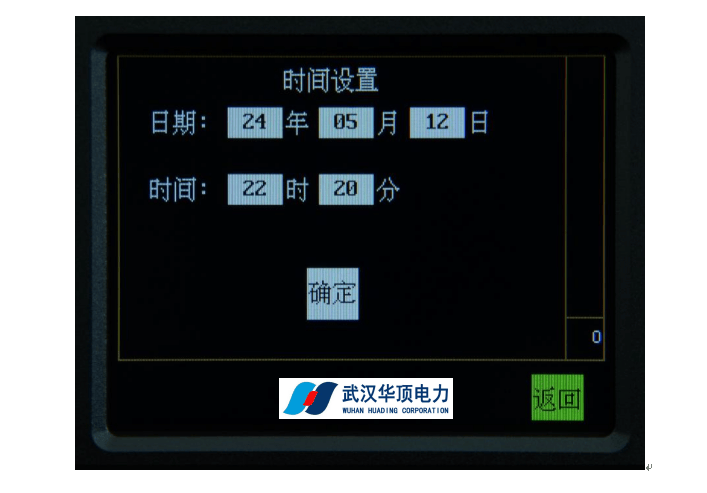

【時間設置】打開如下界面：

按下矩形框內數字，可以設置各個時間數字

【屏幕校正】

根據提示操作，可以糾正觸摸時觸摸點與顯示按鈕的位置誤差

【儀器校正】

是生產商內部參數設置，不對用戶開放

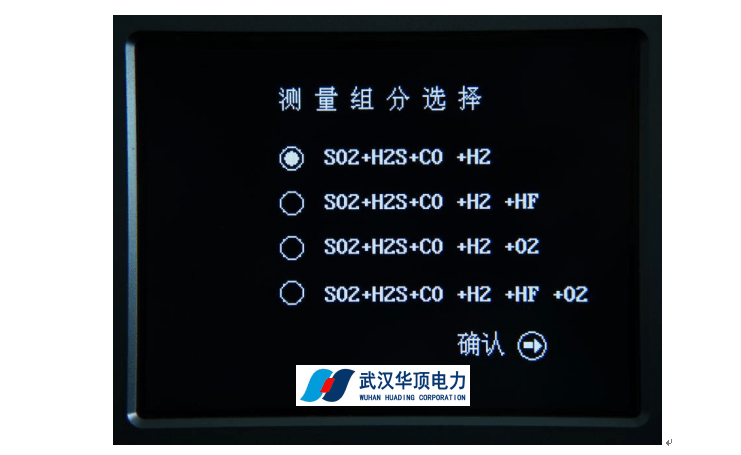

2） 【組分選擇】：打開如下界面

觸摸組分的前端圓圈可以選擇需要測試的組分，點擊“確認”返回

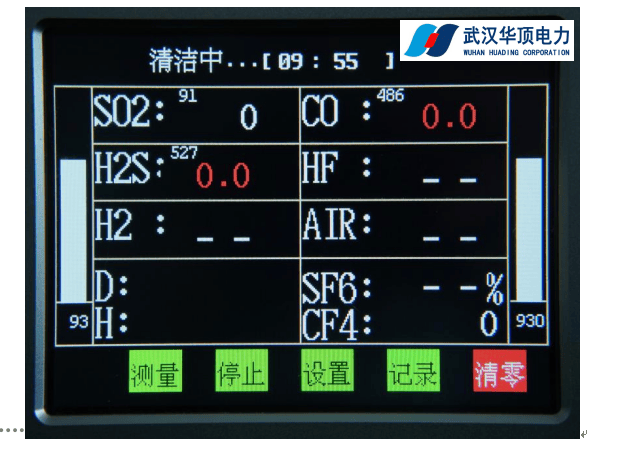

5.8【清潔】

當按確認鍵后，進入如下清潔界面并啟動清潔泵排氣及10分鐘倒計時，3分鐘后，停止按鈕有效

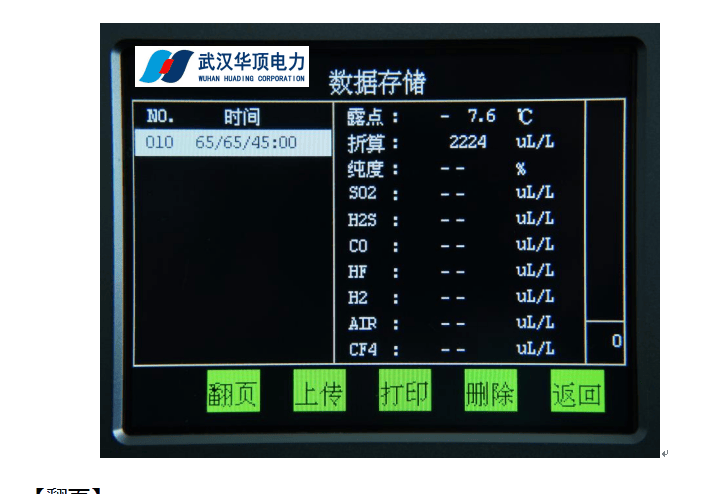

5.9【記錄】

觸摸該按鈕，打開歷史數據記錄查看

翻頁】

下一個19個記錄值

【上傳】

通過USB接口可將存儲的測量數據上傳給PC機

【打印】

可現場打印測量數據

【刪除】

可單獨刪除一條或全部刪除

【返回】

返回到主界面

6.0觸摸濕度操作區

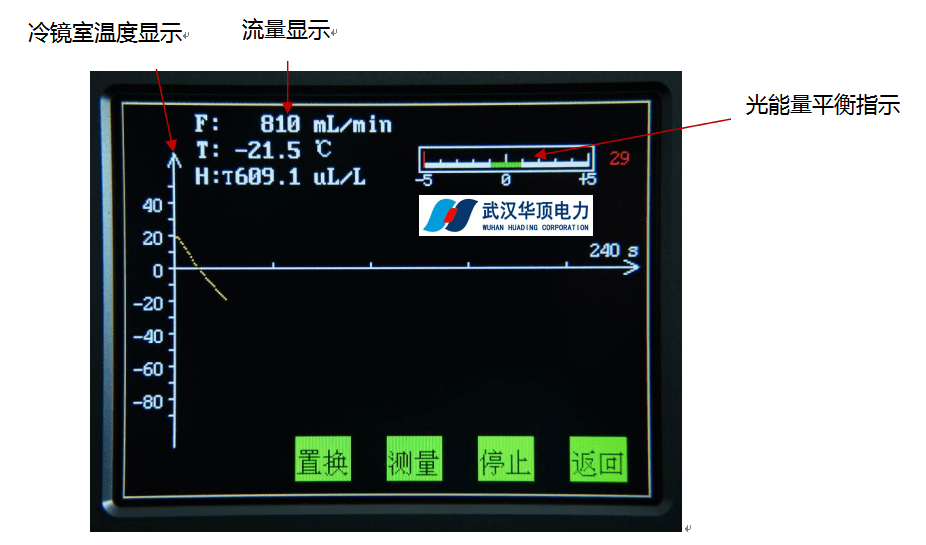

按壓濕度操作區 進入濕度測試界面如下，

【置換】

打開加濕閥，置換進新的空氣；

【測量】

能觀察到鏡面溫度隨時間的變化情況及平衡指針動態顯示當前的平衡指示狀態

【停止】

發現出現露點，可以按下“停止”鍵，結束測量。測量時間一般不超過3分鐘，測量結束后，結果自動保存，可以在查詢界面查詢相關歷史測試記錄

露點判斷方法為（很重要）：

2 露層厚度指示達到平衡線（當“動態結露指示”圖標中紅色指針 到綠色橫條里）。

2 顯示溫度基本不變，溫度曲線變直。

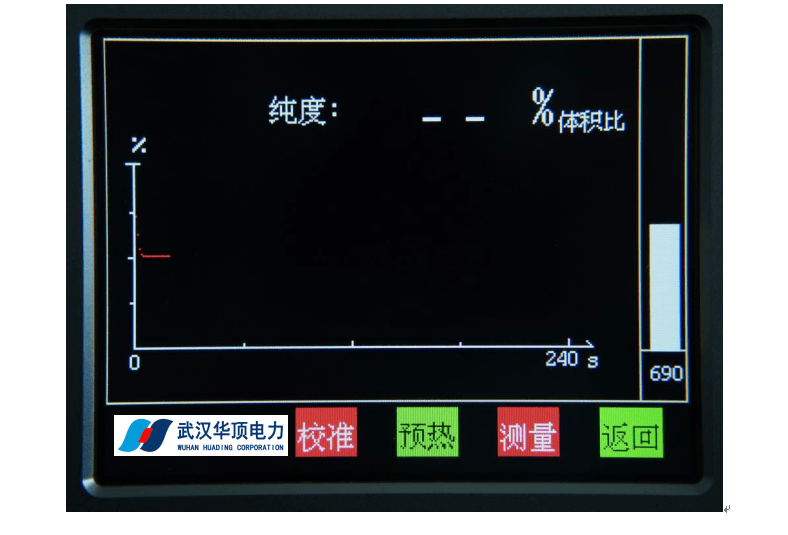

6.1觸摸純度操作區

進入純度操作界面如下：

【校準】

在正常測量狀態下，通入SF6純氣，校準儀器的純度值

【待機】

表示純度已經在預熱狀態，如果按壓它，會停止預熱，且按鈕變為【預熱】；

【預熱】

表示純度不在預熱狀態，如果按壓它，會開始預熱，且按鈕變為【待機】；

【測量】

如果儀器已經在預熱狀態，且出現了綠色直線則可以進行純度測量，并顯示實時測量值；此時【測量】按鈕變為【停止】按鈕，測量時間<3分鐘，按下【停止】按鈕，保存此時的測量值；

按壓顯示值可在體積比和質量比之間轉換；
