一、使用簡介

HDWS-N智能冷鏡式露點儀廣泛應用于氣象、電力、冶金、石化、電子、紡織、醫藥、食品、空調、航空航天等領域。許多生產過程都需要對濕度進行測量和控制。而采用冷鏡露點儀測量具有準確度高、量程寬、使用方便等特點，因此國內外普遍用它作為濕度測量的標準儀器，也可作為工業在線測濕儀器。

該儀器是華頂電力根據新技術發展趨勢和電力工業的需要而開發的新產品。它融合了信號檢測技術、無模型預測控制及數據處理技術，選用了高性能、高集成度的優質進口先進器件，高度體現了數字技術的先進性。

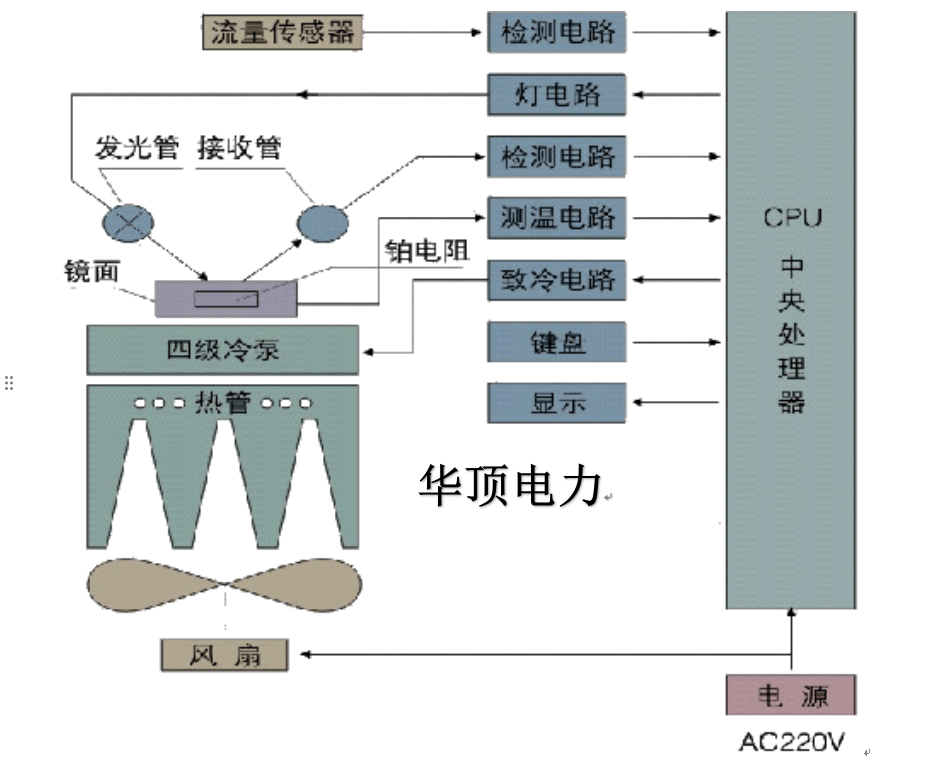

它主要由四部分組成：光路系統、致冷系統、氣路系統、電控系統。測量是基于冷鏡原理，保證直接、精確地反映實際的濕度情況，無滯后現象。

1.1 測量原理

HDWS-N鏡面露點儀在恒定壓力下，使氣體以一定流速經過密閉氣室，被測量氣體通過露點測量室時掠過冷鏡面，當鏡面溫度高于該氣體的露點溫度時，鏡面呈干燥狀態，此時，發光二極管發出的光照在鏡面上，幾乎完全反射，由光電傳感器感應到并輸出光電信號，經控制回路比較、放大，驅動熱電泵(由四級 Peltier 元件組成)，對鏡面制冷，當鏡面溫度降至樣氣的露點溫度時，鏡面上開始結露，光照在鏡面上后出現漫反射，光電傳感器感應到的反射光信號隨之減弱，此變化經控制回路比較、放大后調節熱電泵激勵，使其制冷功率減小，這樣通過自動控制使冷鏡面上的露與氣體中的水蒸氣呈相平衡狀態，鏡面溫度由一緊貼在冷鏡面下方的鉑電阻（PT100)溫度傳感器感應，準確測量出鏡面的溫度(即露層的溫度)，從而獲得氣體的露點溫度。作為濕度計量標準或者判斷氣體水分含量是否對生產過程有影響，確保生產安全。

1.2 面板介紹

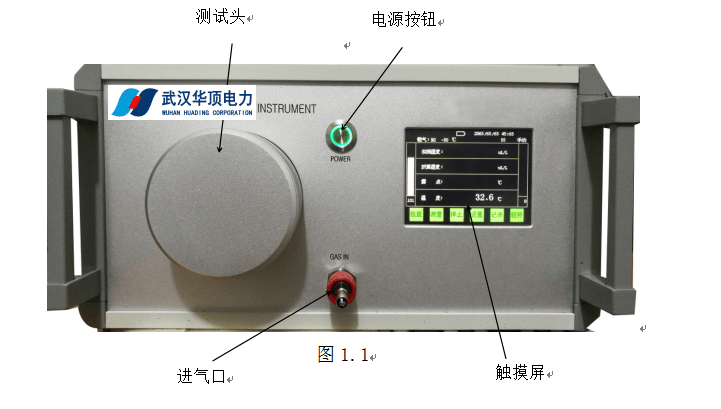

1、前面板介紹

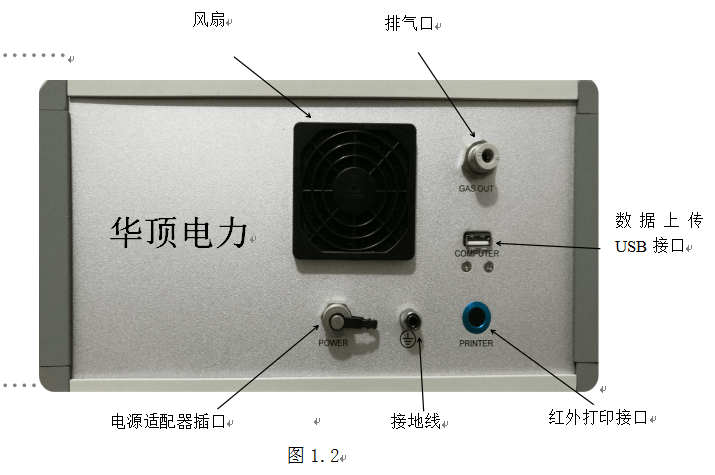

2、后面板介紹

1.3 操作特點

熱管散熱：大大優于翅片散熱，能得到更低的露點值

智能加濕技術：在高溫環境或測非常干燥氣體時，能盡快結露，加快測試進度

無模型預測控制技術：更快的達到平衡狀態的算法控制

四級冷泵（理論溫差107℃）：制冷更強勁

溫度折算：根據DL/T 506-2007《六氟化硫電器設備中絕緣氣體濕度測量方法》將不同溫度的被測氣體測量結果通過查表法轉化為標準條件下（20℃）的濕度折算值

干燥式氣路設計：對氣體通路作了快速密封設計

防過冷水：有效防止過冷水對測量精度的影響

防樣氣液化：防止氣體液化對測量精度的影響

測量過程曲線跟蹤：實時看到平衡狀態的趨勢

露點/濕度直讀：直接讀出濕度值

數據存儲：能存100條信息

觸摸彩色液晶屏

電池供電

二、技術參數測量范圍

-70℃ 10℃環境溫度下

-62℃ 20℃環境溫度下

-55℃ 35℃環境溫度下

-50℃ 40℃環境溫度下

測量精度≤±0.2℃重復性≤±0.1℃測量時間2-4分鐘取樣氣體流量

15-60h/h, 一般取25-30L/h取樣氣體壓力最小10mbar, 最大10bar測量方式

手動/自動

被測氣體流量過小

被測氣體流量過大

光能量偏低

測量狀態下禁止調節光能量

自動測量停止工作環境溫度-20℃~50℃環境濕度15%~90%重量5kg機箱尺寸300x280x150電池DC14.8V 13AH

三、用前準備

3.1干燥儀器

如果儀器有一段時間沒有使用，在使用前必須使儀器的氣路干燥。所有的管道和接頭，若沒有儲存在裝有干燥劑的密閉容器中，必須用干燥的N2（高純氮氣）沖洗10~20分鐘（最大壓力0.7MPa），調節流量調節閥，使氣體流量在40L/h 左右。潮濕的接頭烘干即可。

3.2檢查鏡面

使用前，必須檢查鏡面是否干凈，其過程如下：擰開測試頭壓緊蓋，取出測試探頭，觀察冷鏡鏡面是否干凈，如不干凈，必須用中性的棉紙或脫脂棉擦拭干凈（見5.1清潔中，有關鏡面清潔的內容），然后將測試探頭裝在儀器上，擰好壓緊蓋。鏡面是高精度光學器件，盡量不要擦拭，多次清潔會損傷表面。除非達不到光強度要求，一般不需要清潔。

3.3管路連接

連接氣路的管路的材料對測量會產生重要影響。不合適的材料會影響樣氣濕度，導致測量不準確

PE、FEP和PTFE管（直徑6×4mm）的最大工作壓力為1MPa（10bar）。不銹鋼管的最大工作壓力為25MPa（250bar）。

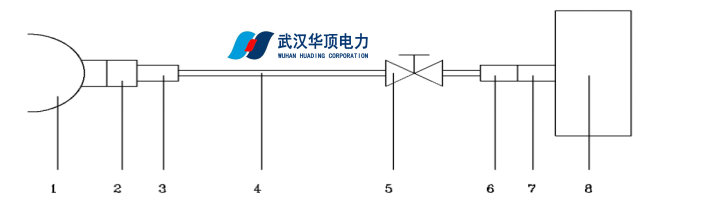

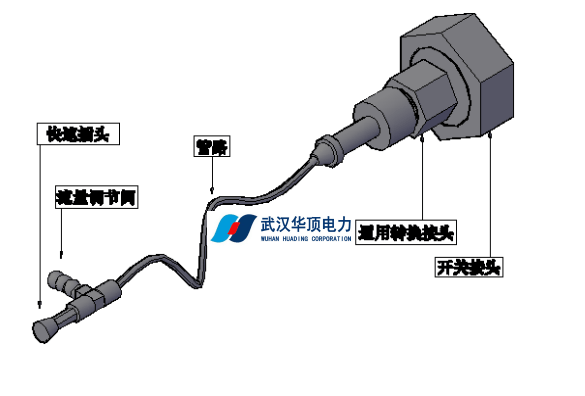

樣氣進樣管應盡可能短；在任何情況下，管道溫度不得低于被測氣體的露點溫度。SF6氣體測量的典型裝配圖。

1.氣源（電力設備）

2.樣氣接頭

3.轉換接頭

4.樣氣導管

5.外部流量調節閥

6.快速接頭（活動部分）

7.快速接頭（固定部分）

8.冷鏡露點儀

3.4使用方法

1、測量前確認調節閥完全關閉。

2、通用接頭正確連接待測設備，確保不漏氣。

3、用手握住調節閥，將快速接頭用力插入儀器前面板進氣口處，聽到“咔”的一聲，證明快速接頭已正確連接到儀器。

4、打開待測設備閥門，慢慢調節調節閥，使儀器液晶屏顯示的流量顯示到（20～30）L/h。這時按測量鍵可以開始測量。

5、測量完成后，讓溫度回升到環境溫度后，關閉設備閥門，然后關閉調節閥！

6、用手將快速接頭的卡套向前推，可將快速接頭拆下。

注：1）氣路管與接頭的連接部位應注意不要打死彎，否則破壞管口密封性。

2）氣路管在長期不用時，應用密封塞密封處理，防止管路污染或受潮。

3）氣路管密封性不好時，測量結果將不準確。
