半導體器件CV測量技術解析
前言：研究器件特性和器件建模都離不開精確的電容電壓(CV)測量。精確的CV模型在仿真器件的開關特性，延遲特性等方面尤為重要。目前，在寬禁帶器件（GaN/SiC）、納米器件、有機器件、MEMS等下一代材料和器件的研究和開發中，CV測量的重要性越來越高。因此，必須要了解CV測量的基礎。今天就聊一聊CV測量的基礎和測量的小技巧。 |
一、CV測量原理精要
1. 自動平衡橋式CV儀原理
通過公式Zx=Ix/Vx測量器件阻抗：

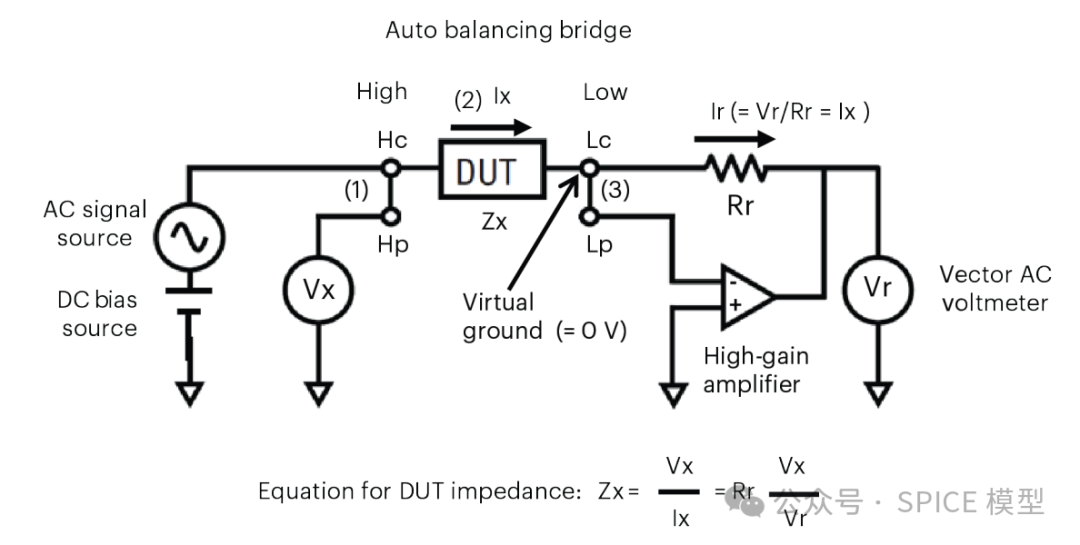

圖1：簡化的自動平衡橋式CV儀框圖
2. 主流連接方式對比
| 方式 | 特點 | 適用場景 |
|---|---|---|
4PT四線法 | 高精度，獨立電流/電壓檢測 | 實驗室精密測量 |
S-2T屏蔽法 | 簡化布線（2端口），誤差可補償 | 量產測試，集成IV/CV聯測 |

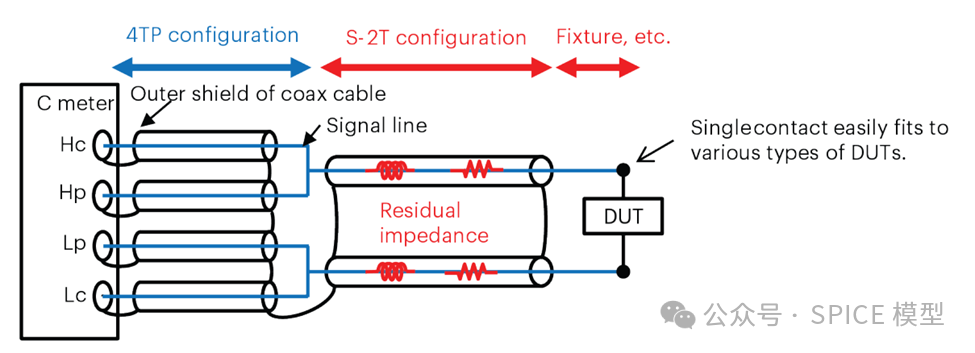

圖2：采用Shielded two terminal(S-2T)連接方式
二、晶圓級測試避坑小技巧
On-Wafer CV測量三大干擾源：卡盤寄生電容、漏電流、環境噪聲
優化方案：
接線策略
- 低阻抗端（CML）連接柵極，隔離卡盤噪聲
- 縮短S-2T線纜長度（建議<30cm）
參數設置
- 信號電平：≥100mV（提升信噪比）
- 積分時間：中/長模式（犧牲速度換精度）
- 頻率選擇：1kHz-100kHz低頻段（規避寄生效應）

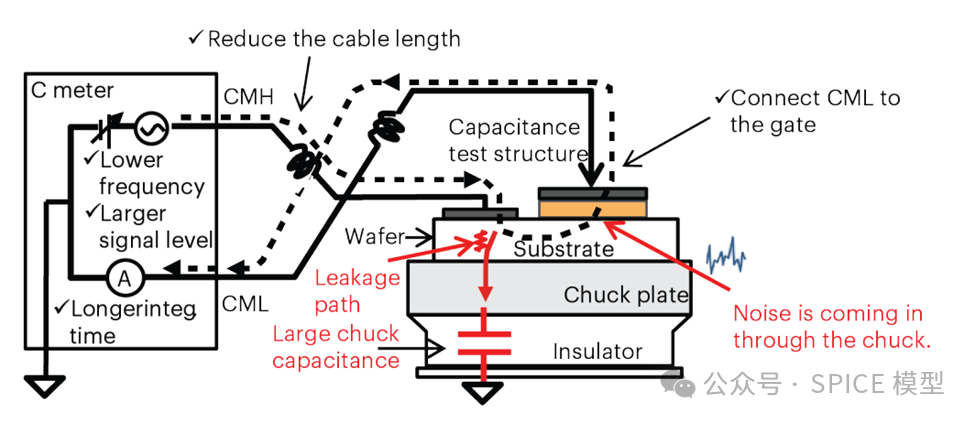

圖3：On-Wafer測試示意圖
三、Keysight B1500A CV模塊介紹
硬件方案
- MFCMU模塊多頻電容測量單元（單插槽集成）
- SMU模塊雙通道精密直流偏置源
- SCUU+GSWU組合實現CV/IV測量無縫切換，布線誤差<0.1%

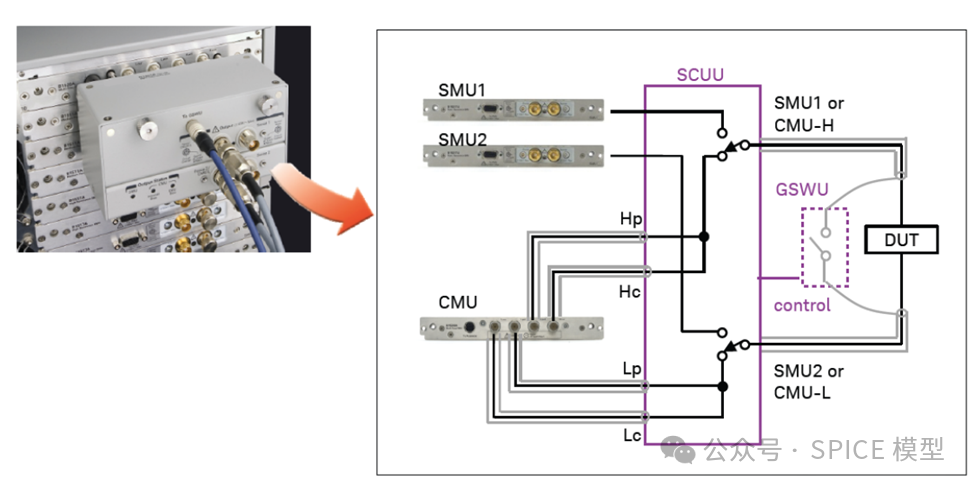

圖4：SCUU模塊及電路示意圖
軟件流程
WaferPro Express操作三步法：
- 創建測試Routine（定義DUT引腳上施加的激勵，有默認Routine可選）
- 配置SMU偏置（Vgs/Vds/Vbs多參數聯動）
- 設置CV掃描參數（頻率/電平/積分時間等）
四、MOSFET電容表征實戰
關鍵電容分量解析
下圖顯示了MOSFET中的電容分布：

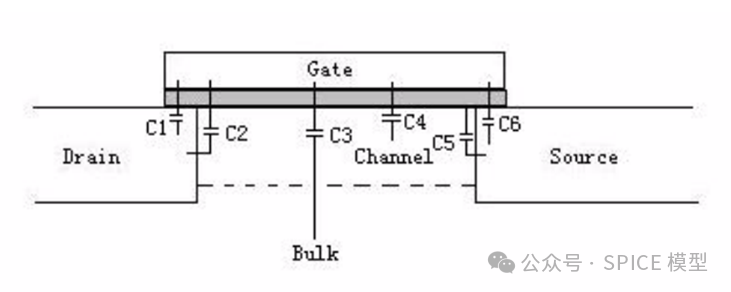

圖5：MOSFET器件界面圖
- Cgc（柵-溝道電容）C4+C1+C6（含交疊電容）
- Cgb（柵-襯底電容）反向偏壓下主導器件特性
- Cgg（總柵電容）全面評估器件開關速度
- Cgd, Cgs（柵極和漏極/源級電容）漏極和源級結電容

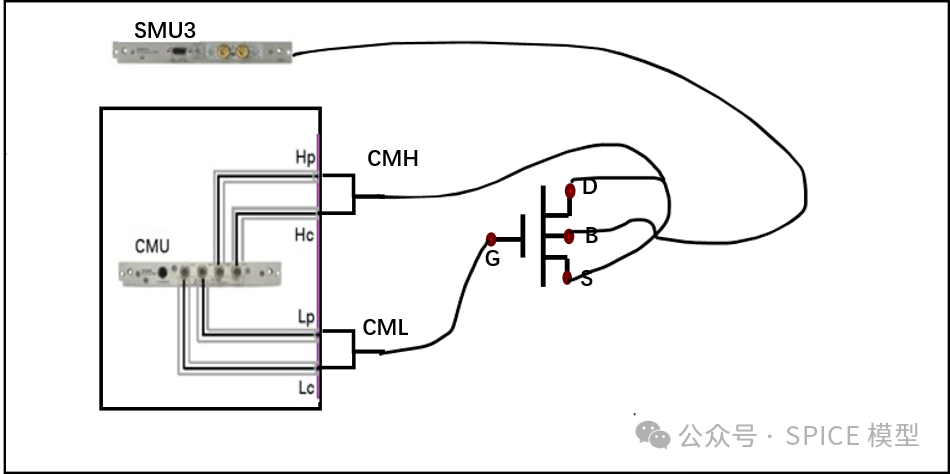

測試配置范例
| 測試類型 | 連接方式 | WaferPro Routine設置 |
|---|---|---|

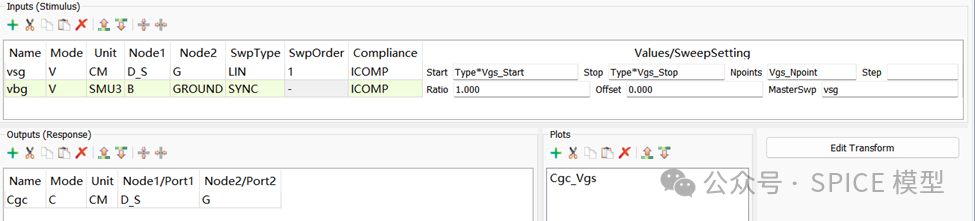

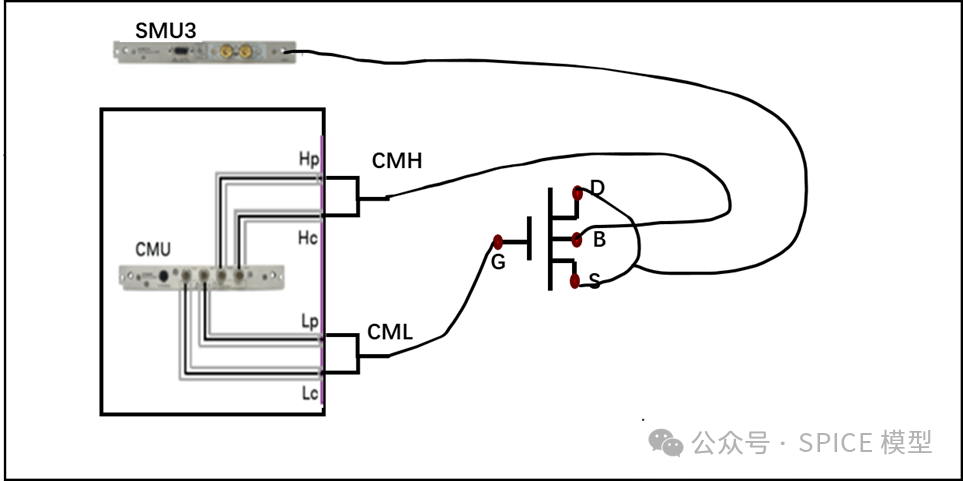

| Cgc_Vgs_Vbs |
|  |

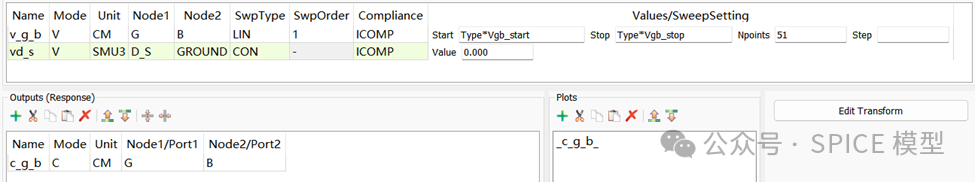

| Cgb_Vgb_Vdb |
|
|

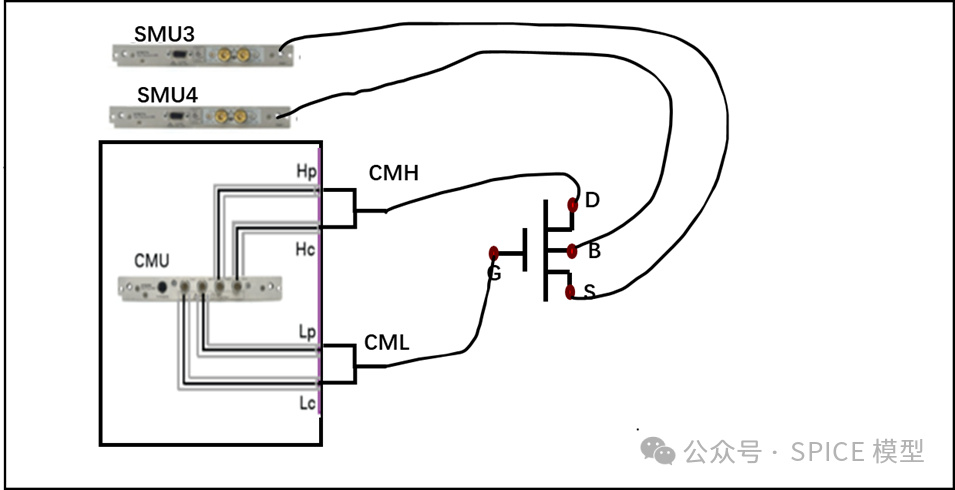

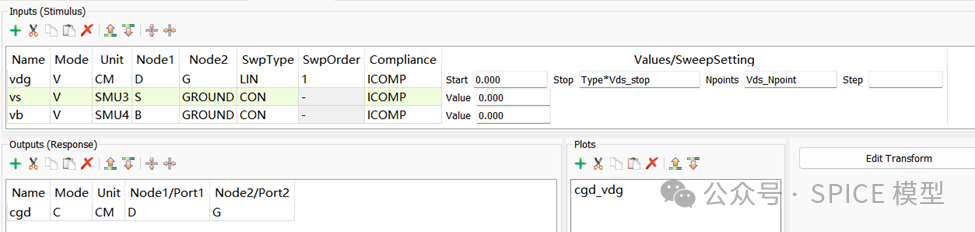

| Cgd_Vds_Vgs |
|  |

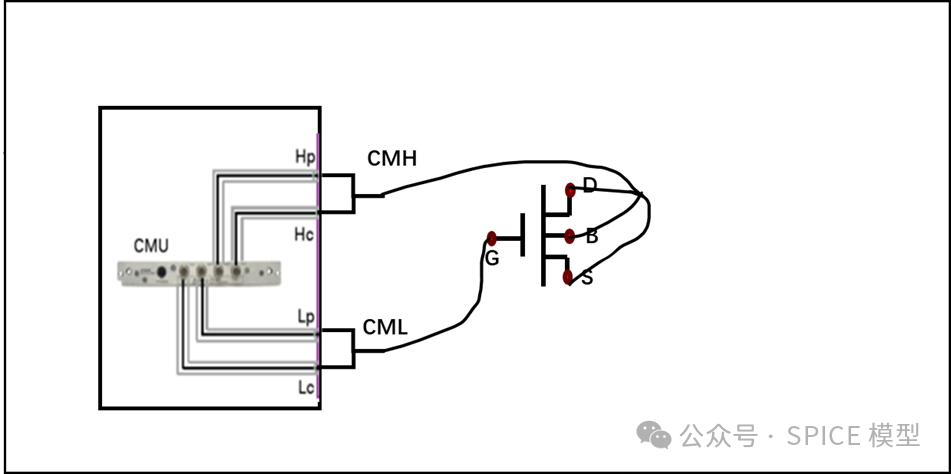

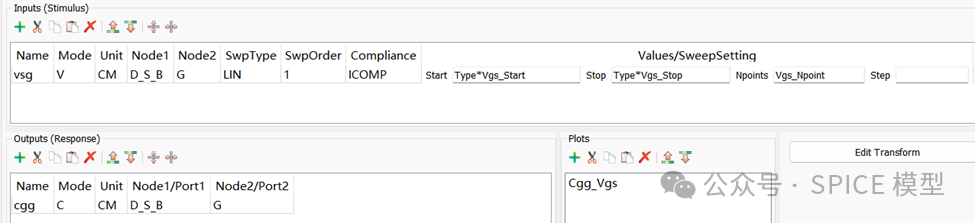

| Cgg_Vgs_Vds |
|  |
五、技術趨勢
隨著第三代半導體器件向高頻高壓演進，CV測量正面臨兩大升級方向：
- 寬頻測量擴展至100MHz以上高頻段，引入S參數測試。
- 動態CV分析研究開關瞬態下的電容特性遷移
