充電頭網第3602篇拆解報告。

前言

充電頭網采購了米家隨行便攜榨汁杯2，這款榨汁杯內置19500轉/分強力電機，40秒即可完成速榨果汁，內置電池組支持45W輸出功率，配合304不銹鋼刀組，能夠同時攪打冰塊和水果，暢享冰飲。榨汁杯內置1300mAh鋰電池，杯子容量為300ml，充滿電可榨汁12杯，盡享果汁自由。

米家隨行便攜榨汁杯整體采用防水設計，機身充電口設有防水蓋子，并配有防滑硅膠杯套，采用食品接觸級PCTG杯體。榨汁杯設有磁鐵和霍爾元件，用于檢測杯體安裝。榨汁杯使用USB-C充電接口，可方便的使用手機，筆記本電腦的充電器。下面就帶來米家這款榨汁杯的拆解，一起看看內部的設計。

米家隨行便攜榨汁杯2開箱

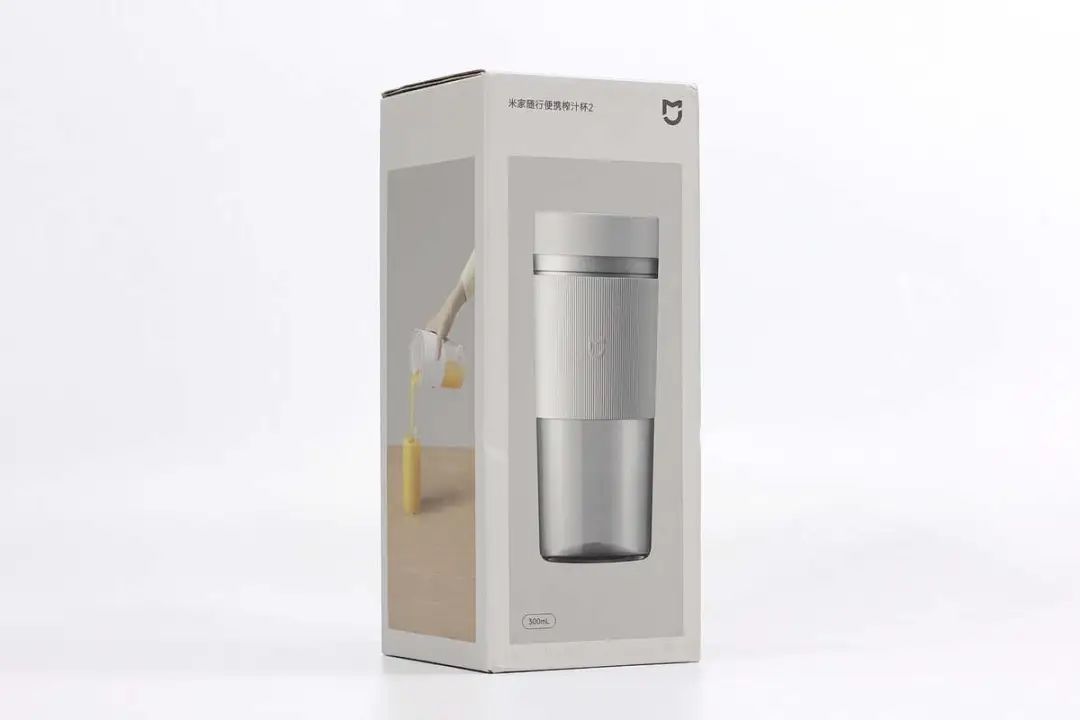

包裝盒印有米家品牌logo，米家隨行便攜榨汁杯2名稱和產品外觀。

背面印有產品功能、產品信息、注意事項和商家信息。

榨汁杯功能和產品信息特寫。

榨汁杯規格和商家信息特寫。

打開包裝盒，內部放有溫馨提示卡片。

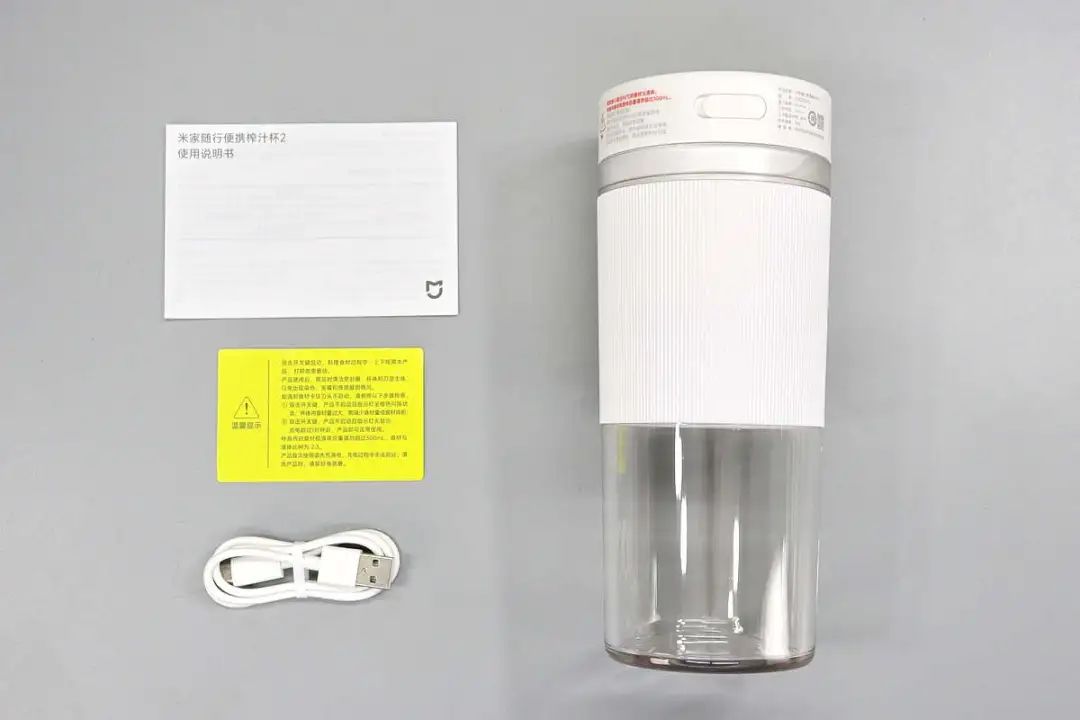

包裝內包含米家隨行便攜榨汁杯2、說明書、充電線、提示卡片和說明書。

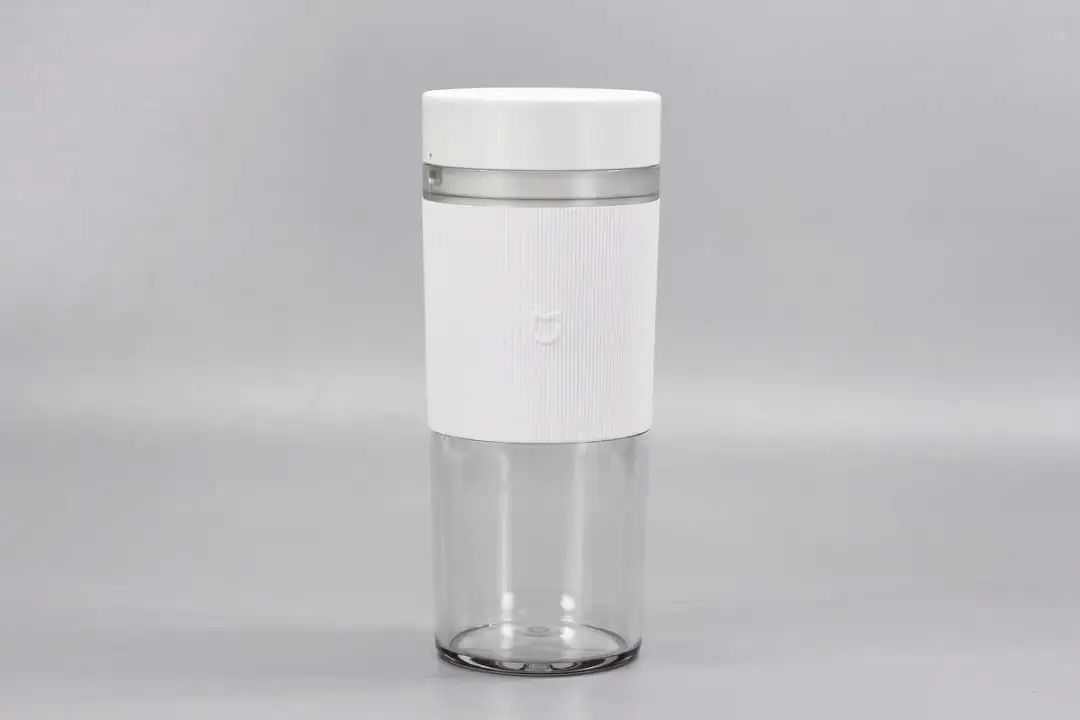

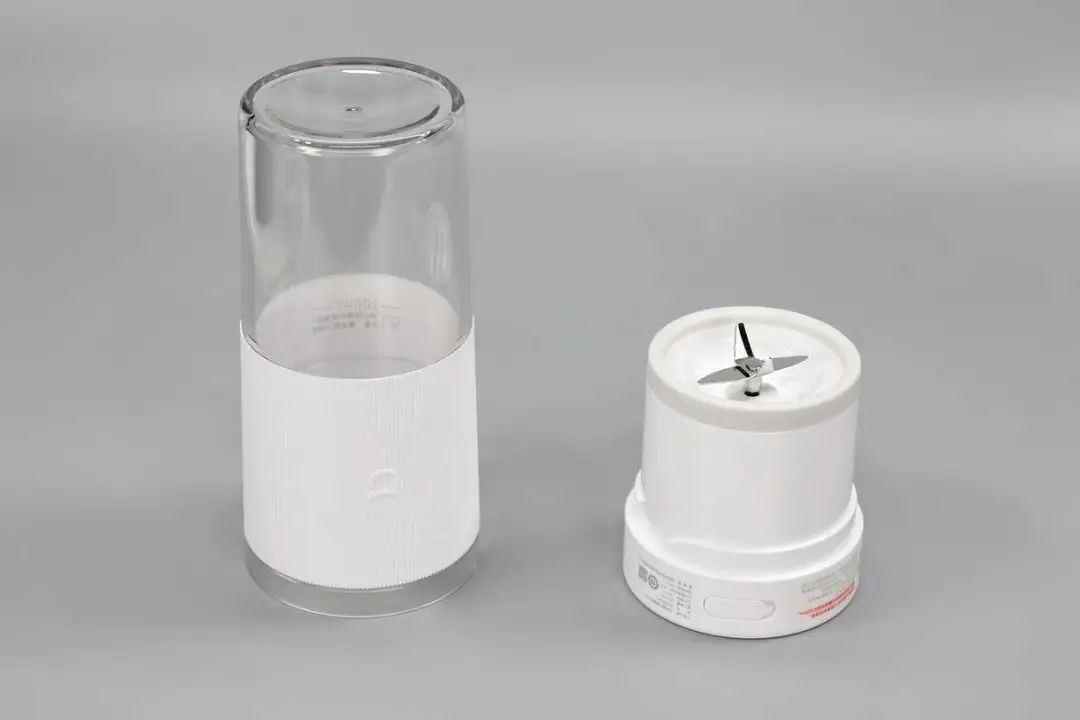

米家隨行便攜榨汁杯2一覽，上方為榨汁杯機芯，下方為杯子。

硅膠杯套印有米家logo，防滑又舒適。

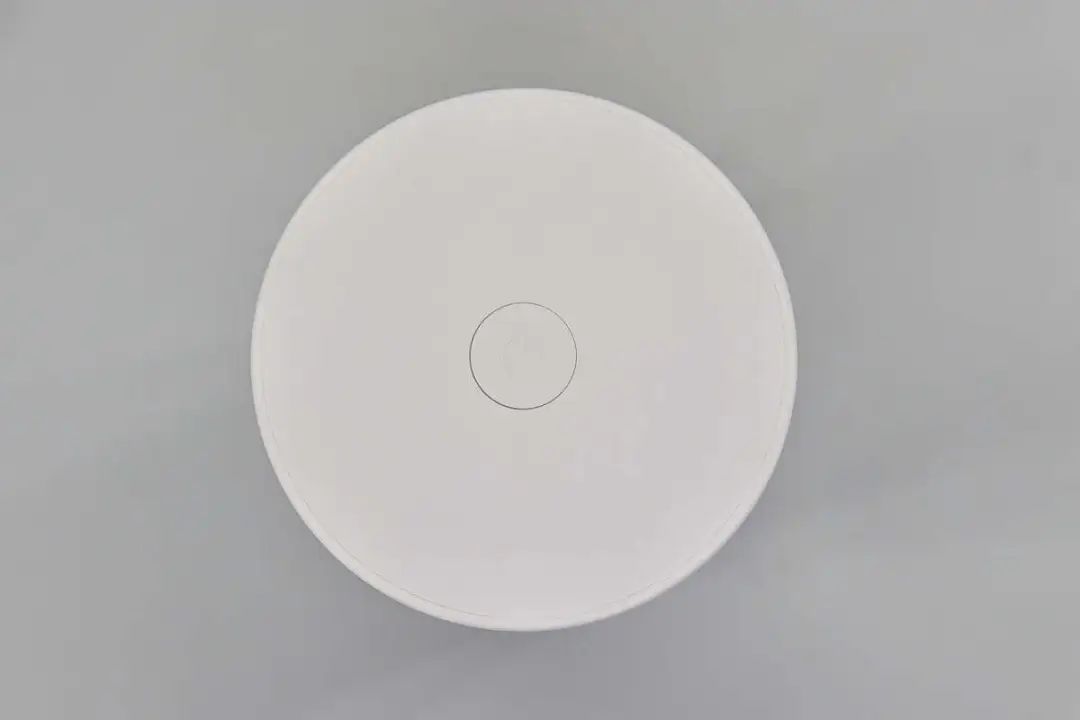

在榨汁杯機芯頂部設有電源開關按鍵和隱藏指示燈。

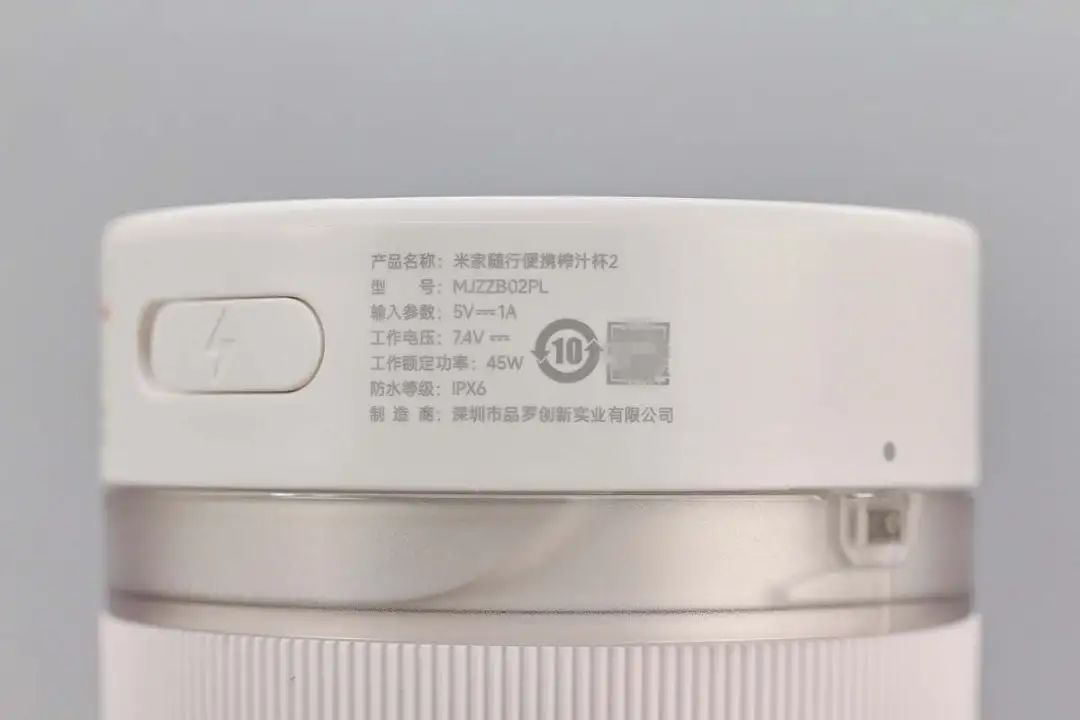

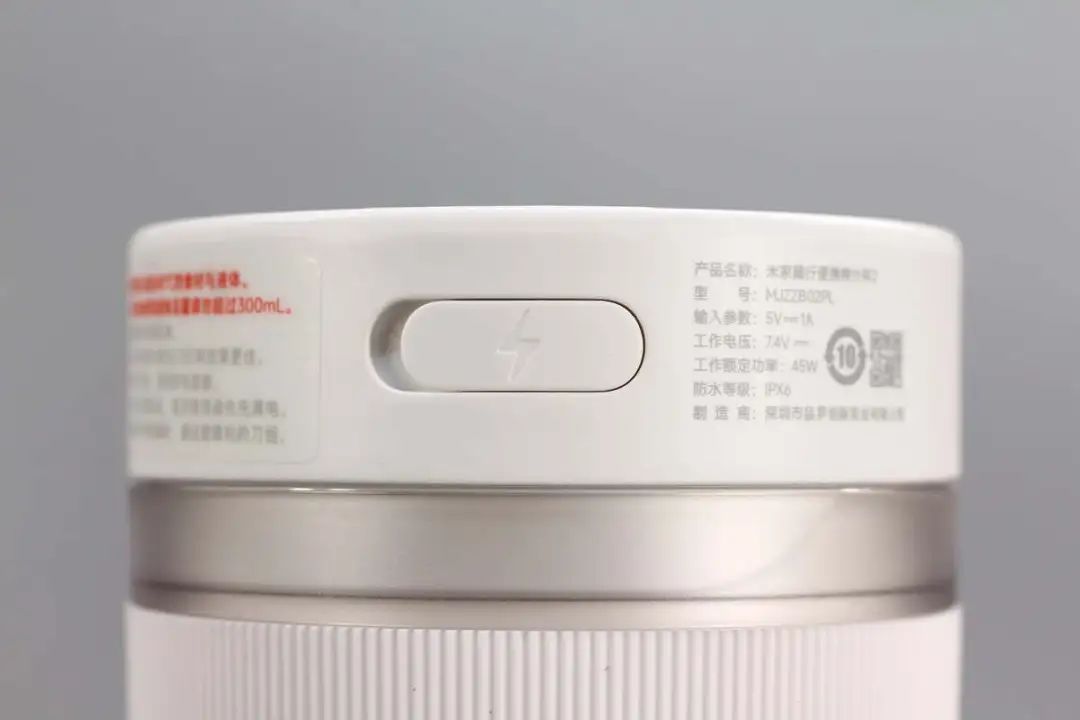

產品名稱：米家隨行便攜榨汁杯2

型號：MJZZB2PL

輸入?yún)?shù)：5V1A

工作電壓：7.4V

工作額定功率：45W

防水等級：IPX6

制造商：深圳市品羅創新實業有限公司

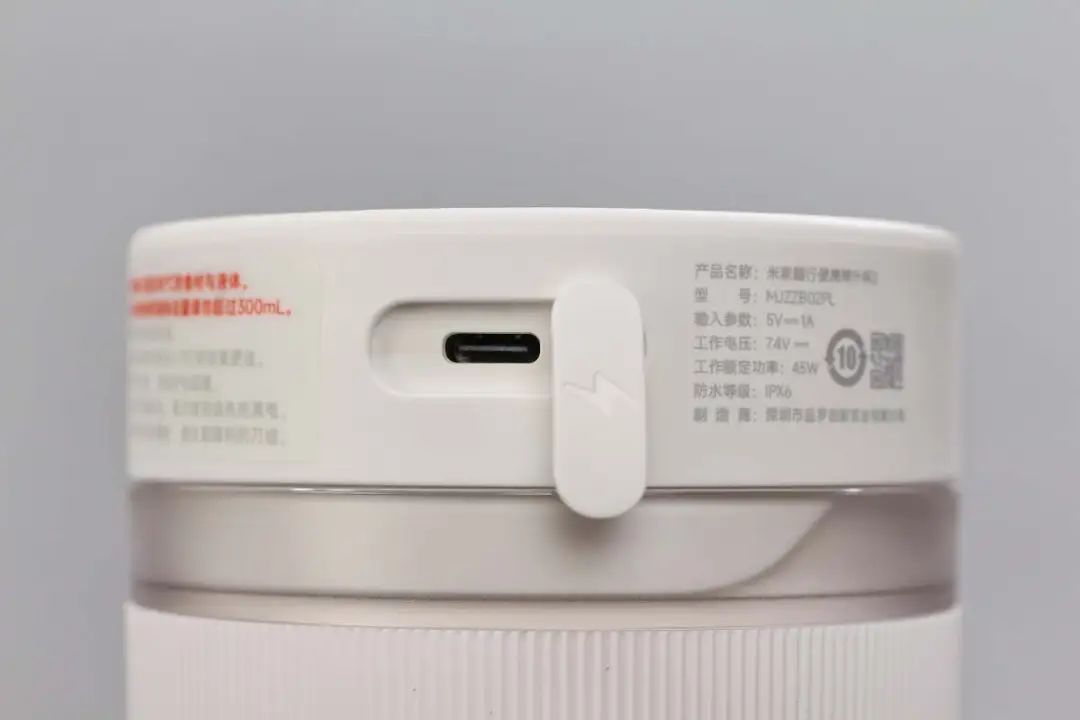

充電口設有密封蓋子防水。

充電口為USB-C接口。

分離榨汁杯機芯和榨汁機杯子。

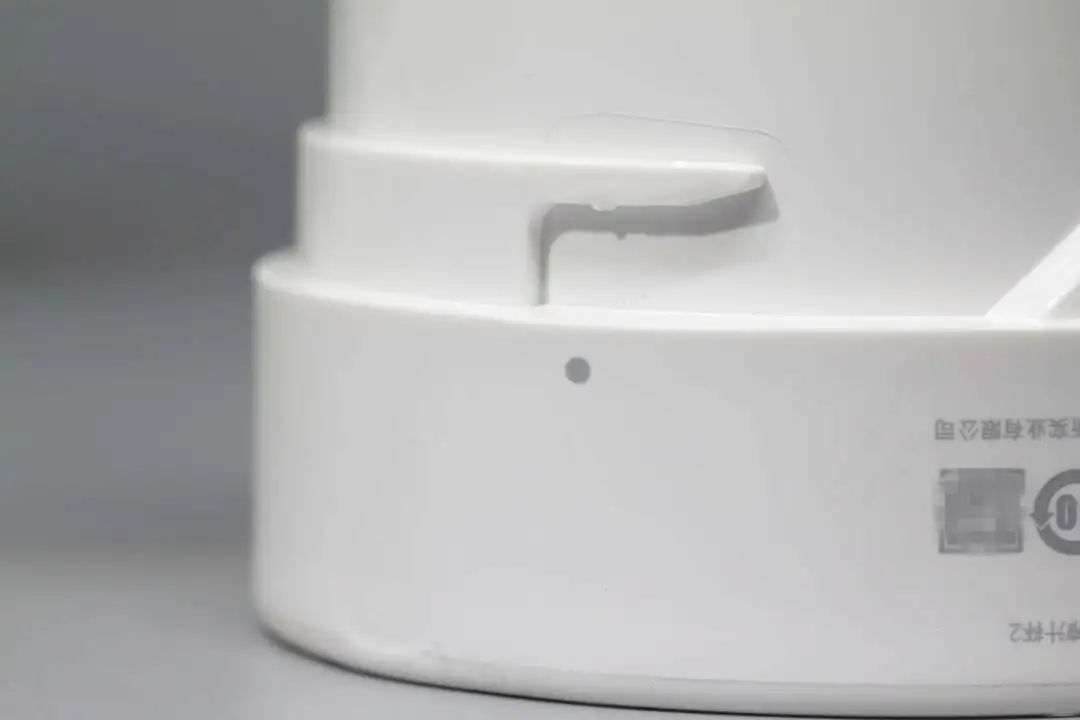

榨汁杯機芯設有定位點和定位卡扣。

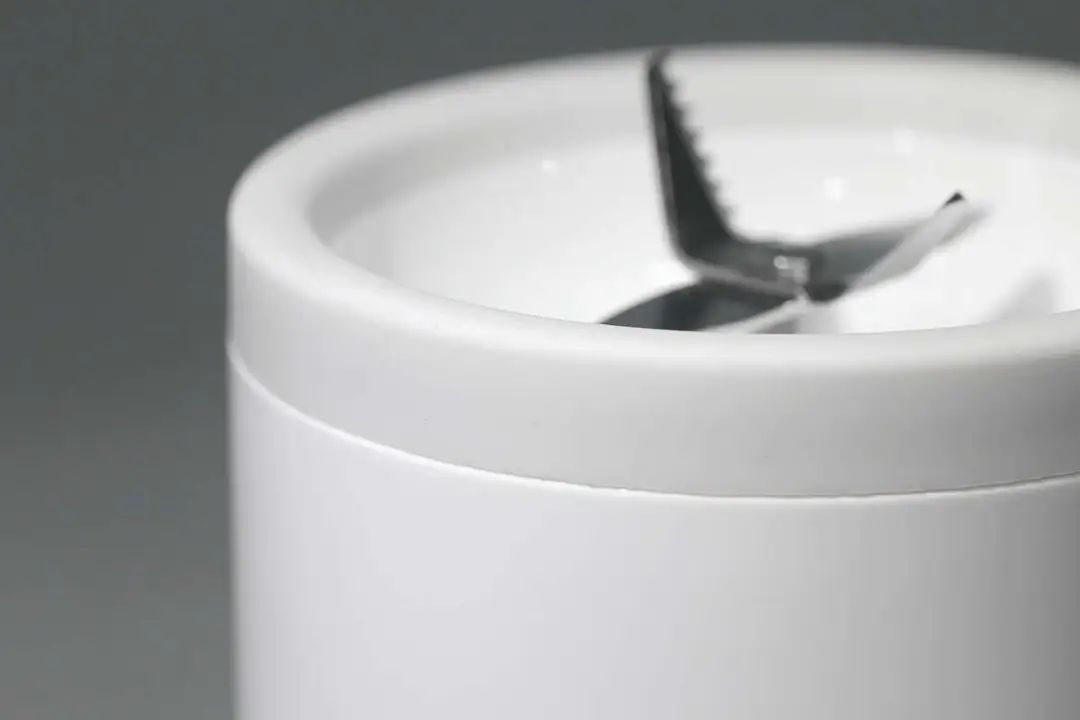

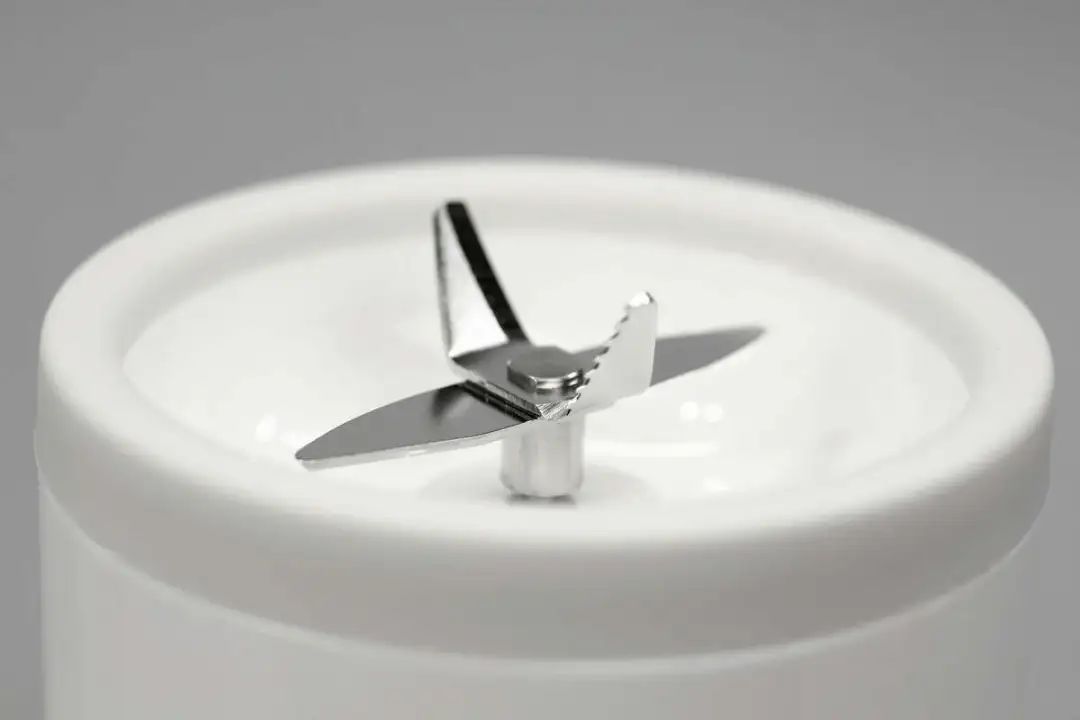

可碎冰304不銹鋼鋸齒刀頭特寫。

榨汁杯機芯設有密封圈，用于使用時密封。

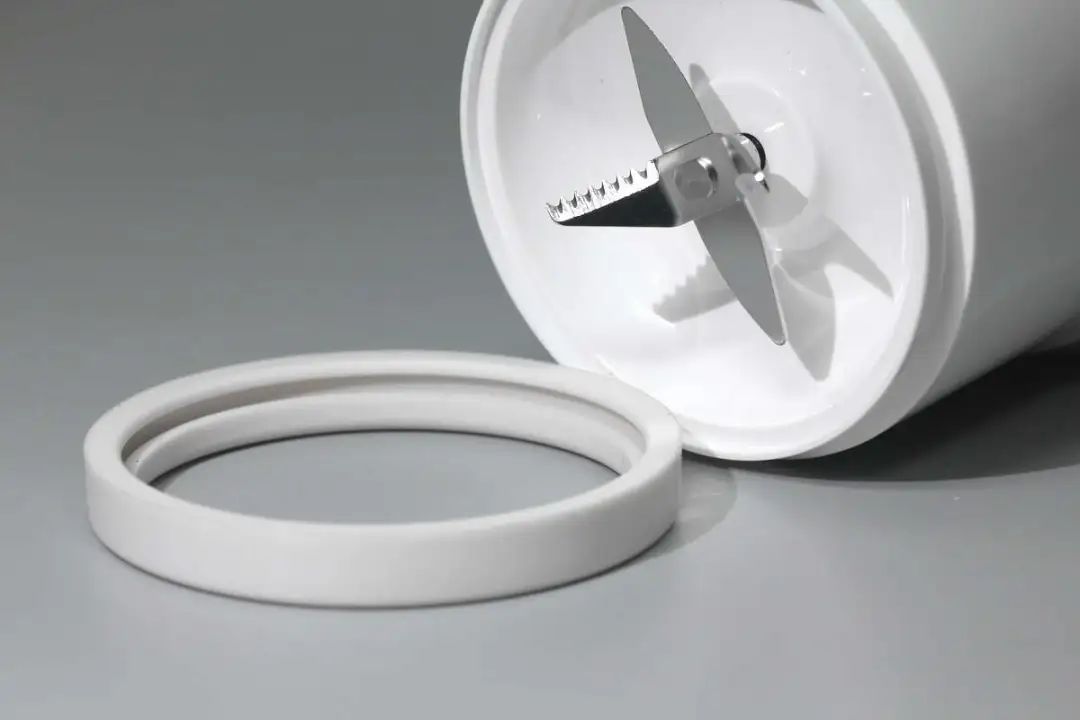

密封圈可以拆卸清洗。

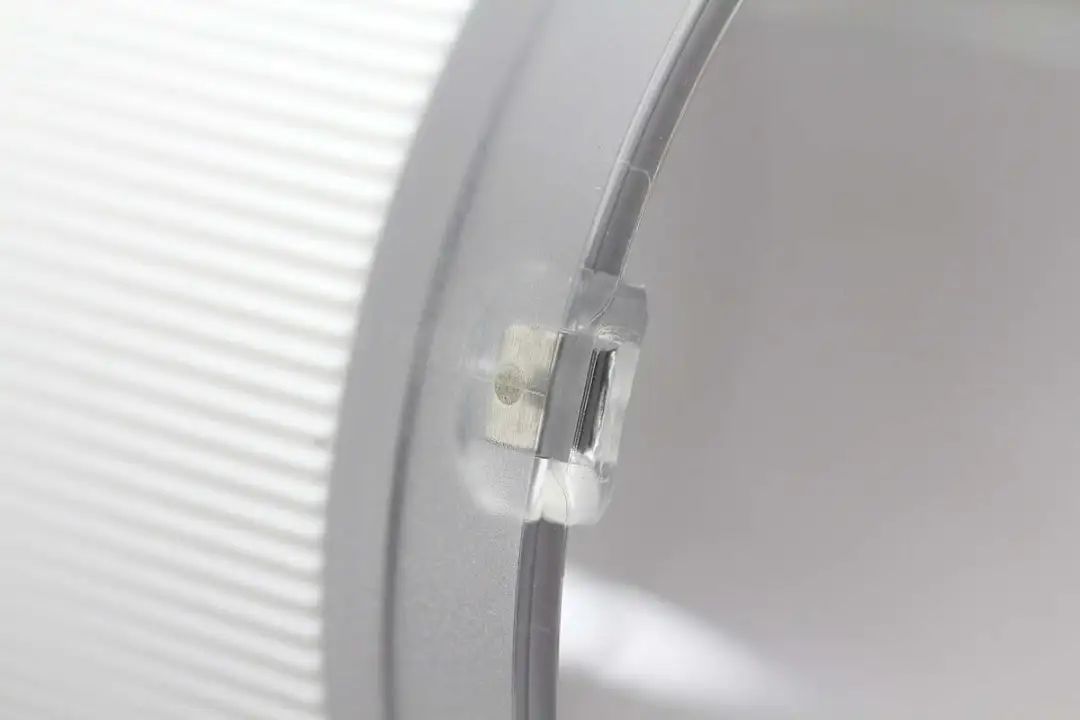

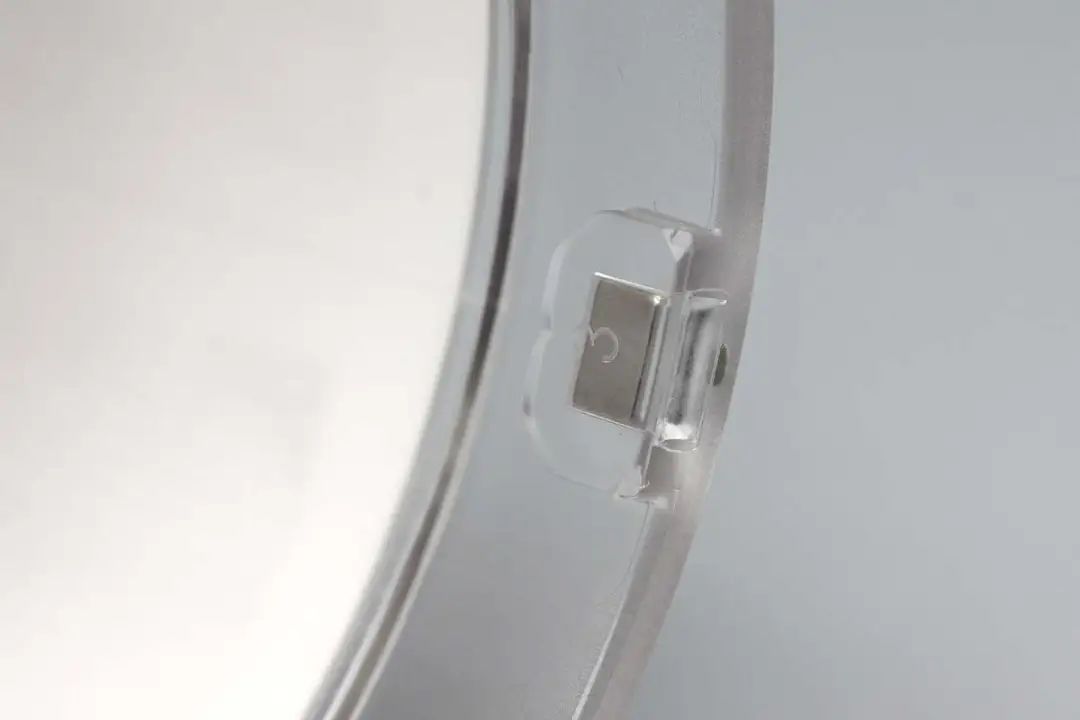

在杯子側面設有磁鐵，用于機芯檢測到杯子安裝到位才可開啟榨汁功能。

在磁鐵外側設有定位點。

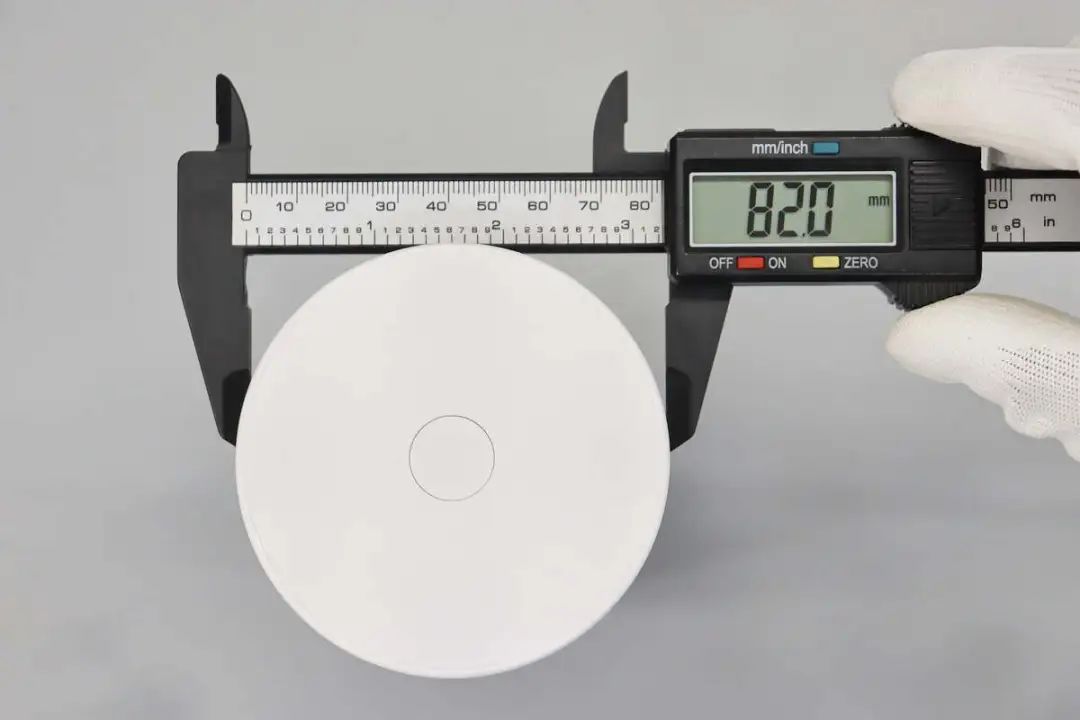

測得榨汁杯頂部直徑為82mm。

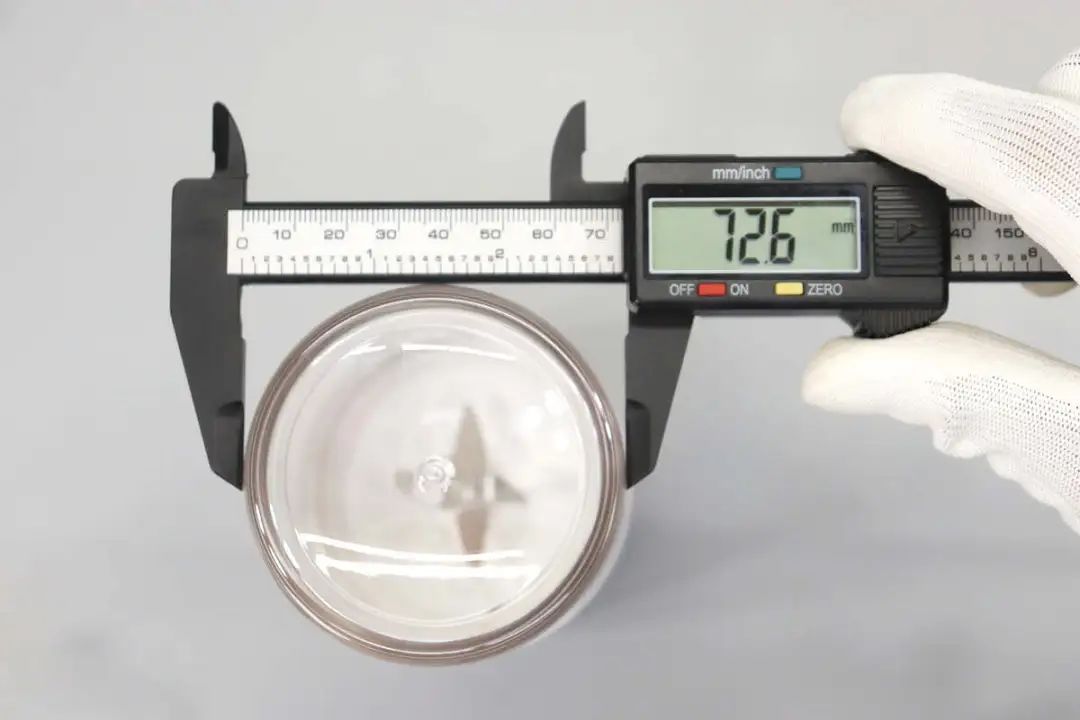

榨汁杯底部直徑為72.6mm。

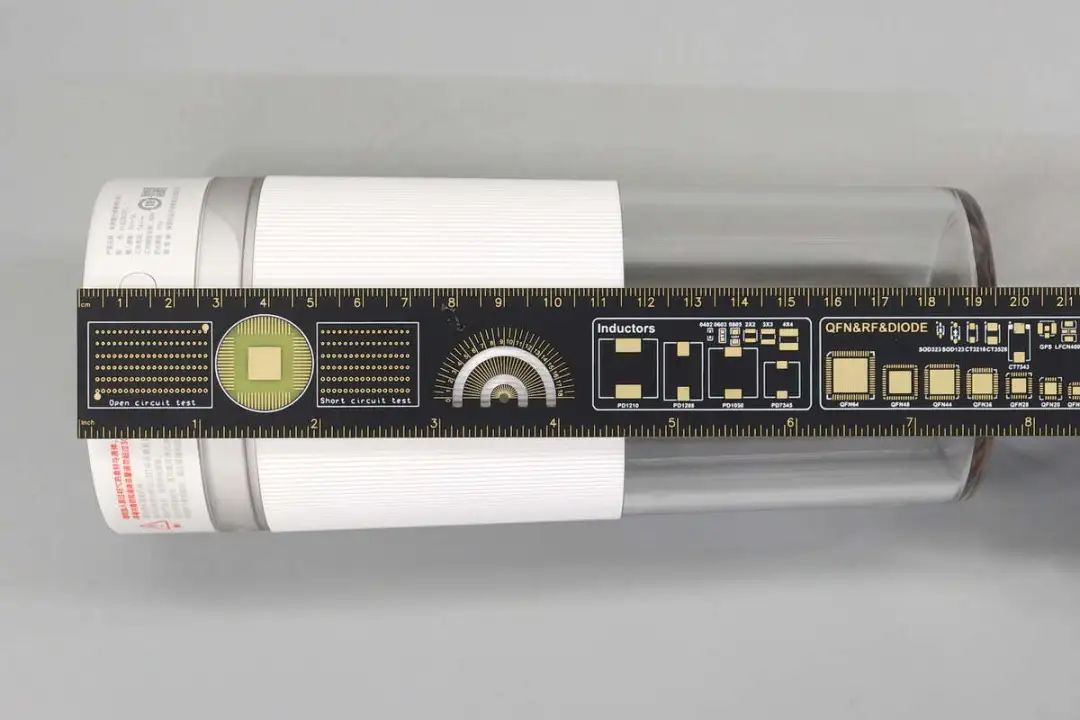

榨汁杯高度約為195mm。

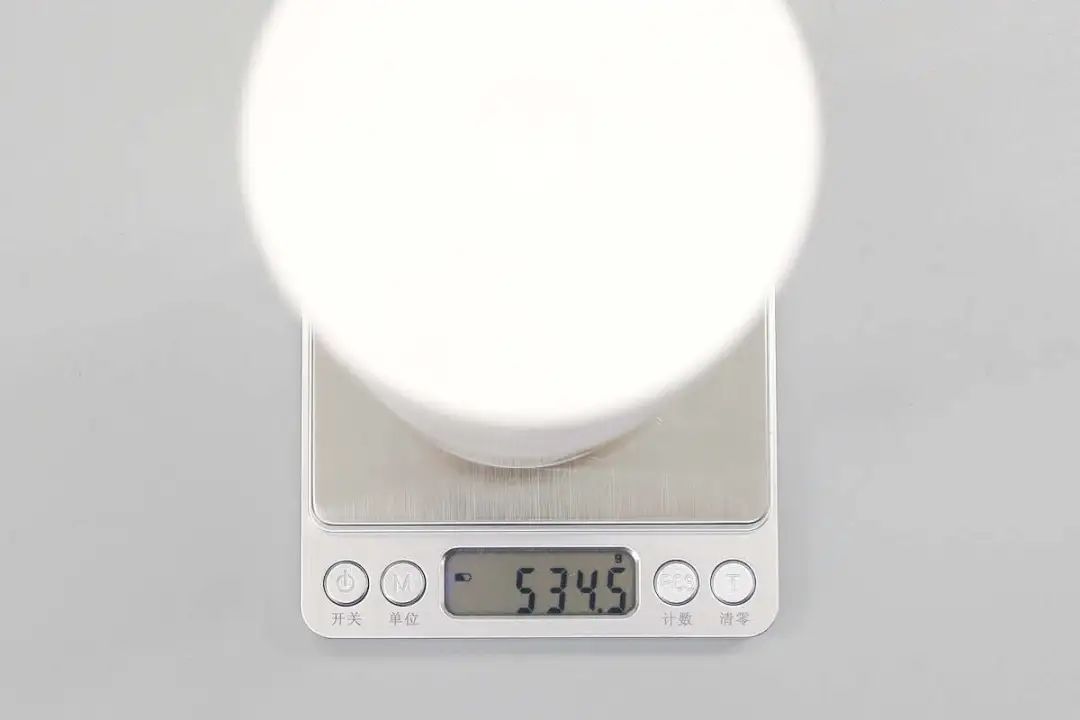

測得榨汁杯重量約為534.5g。

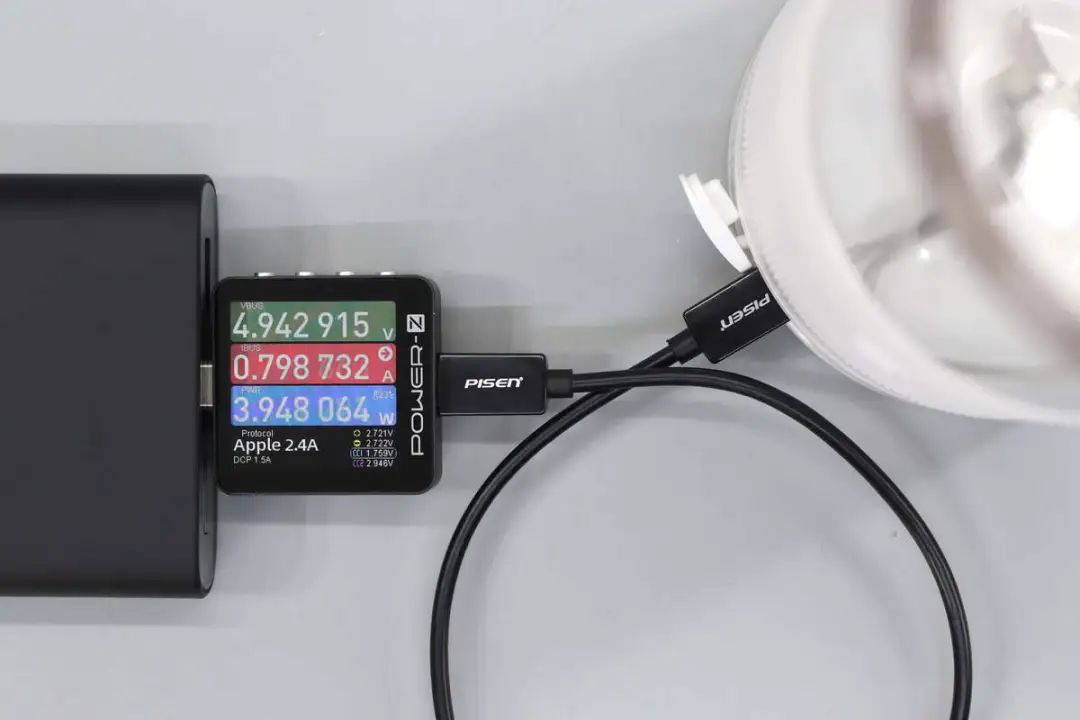

使用ChargerLAB POWER-Z KM003C測得榨汁杯充電輸入電壓約為4.94V，充電電流約為0.8A，輸入功率約為3.95W。

米家隨行便攜榨汁杯2拆解

看完了米家隨行便攜榨汁杯2的開箱展示，下面就進行拆解，一起看看內部的設計。

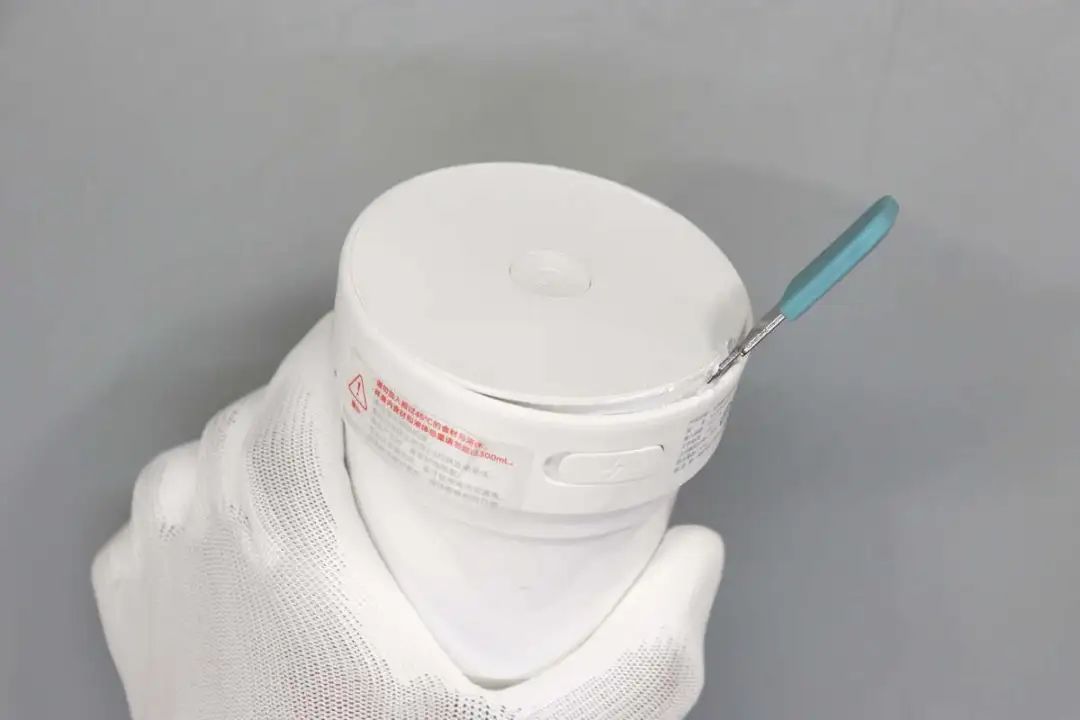

首先沿殼體接縫撬開上蓋。

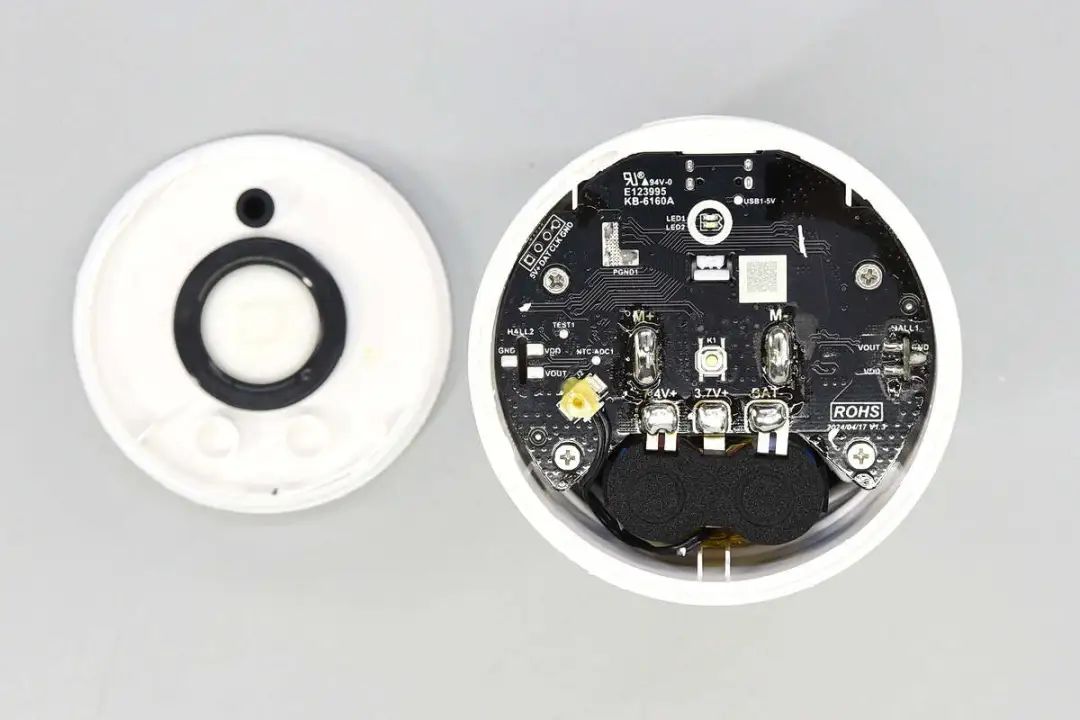

蓋子通過超聲波焊接固定，機芯內部PCBA模塊通過螺絲固定。

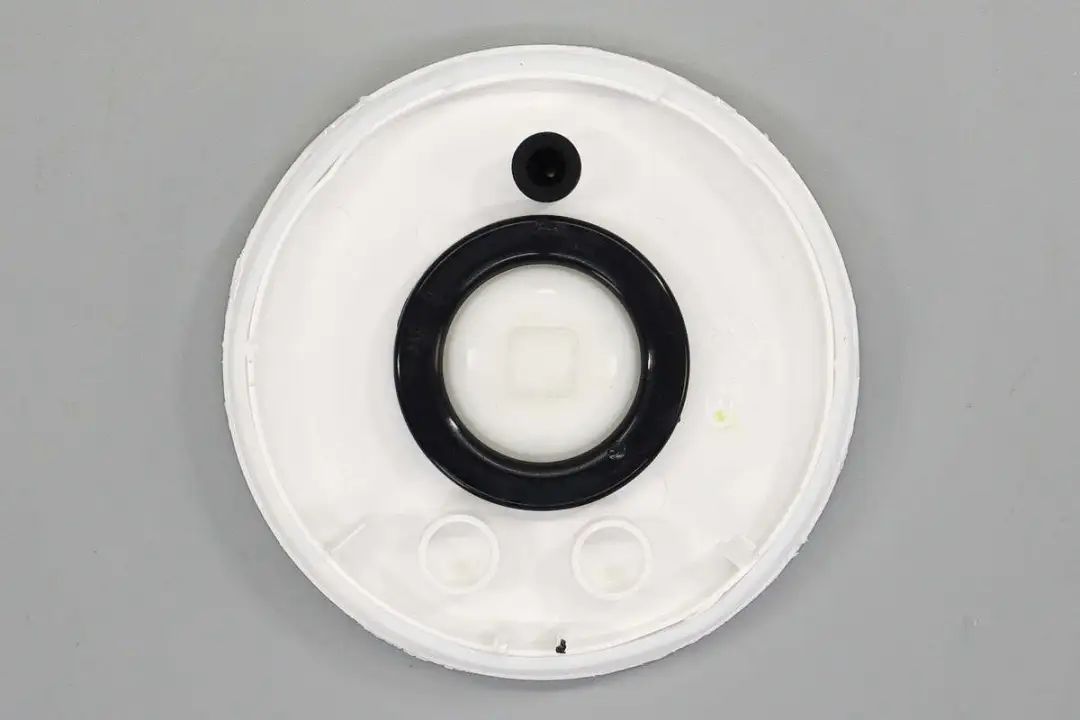

蓋子內部對應指示燈設有黑色橡膠墊，下方按鍵使用塑料圈支撐。

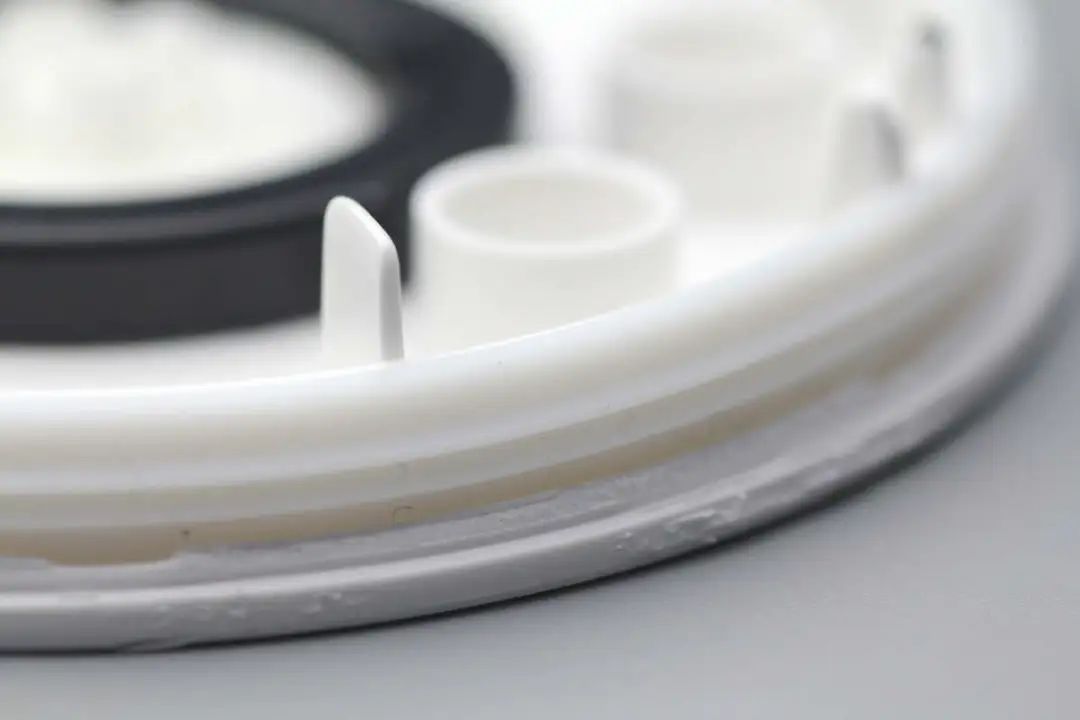

蓋子與殼體接縫處設有白色密封圈。

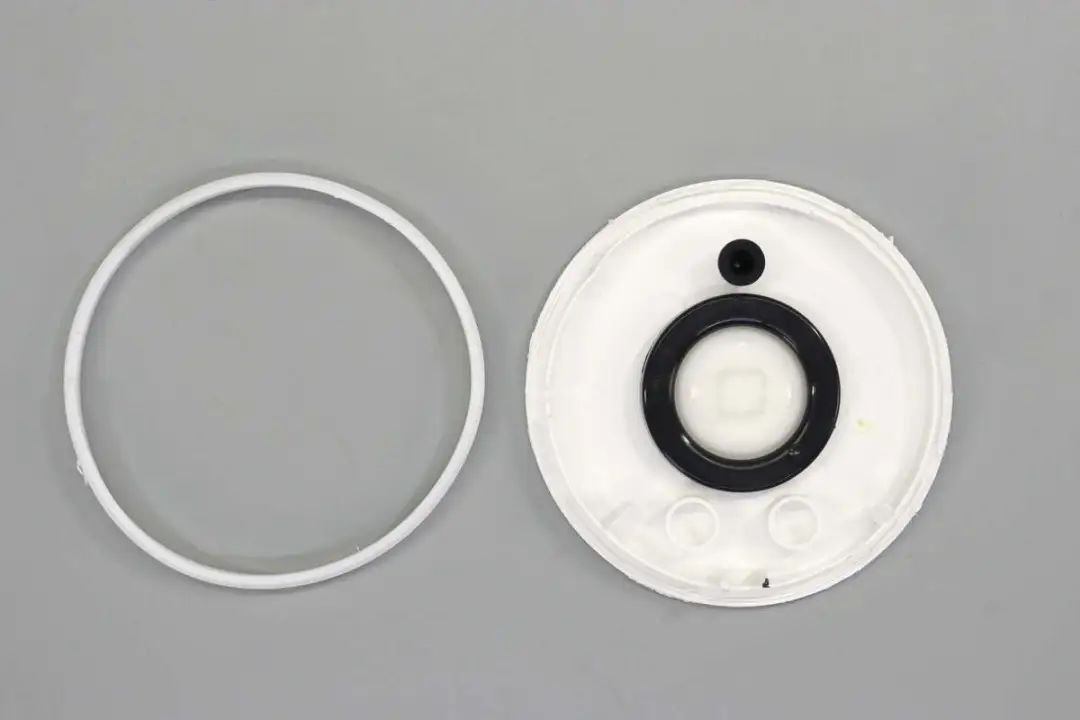

從蓋子上拆下白色密封圈。

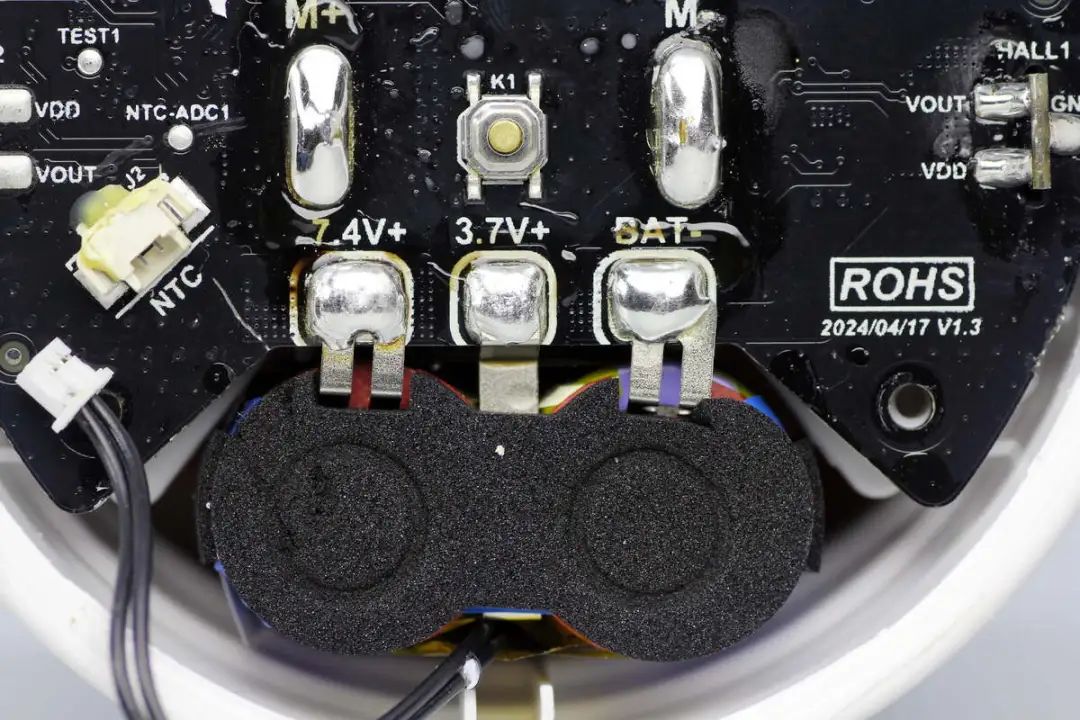

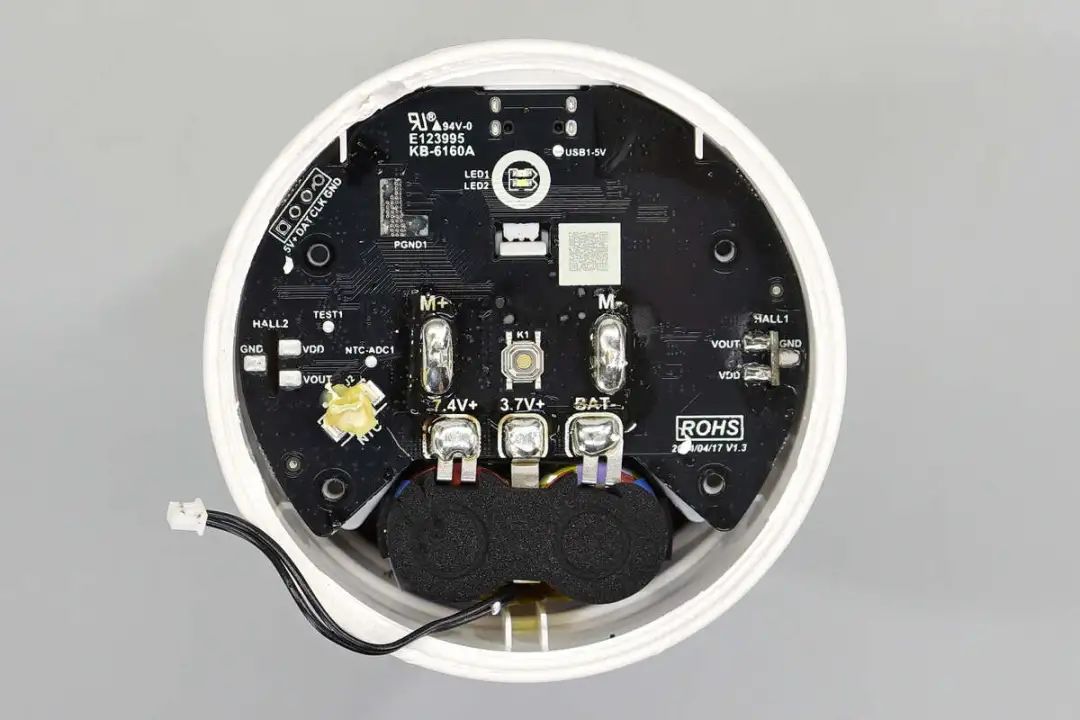

機芯內部PCBA模塊一覽，其中電機和電池組通過焊接連接，檢測電池溫度的NTC熱敏電阻通過插接件連接。

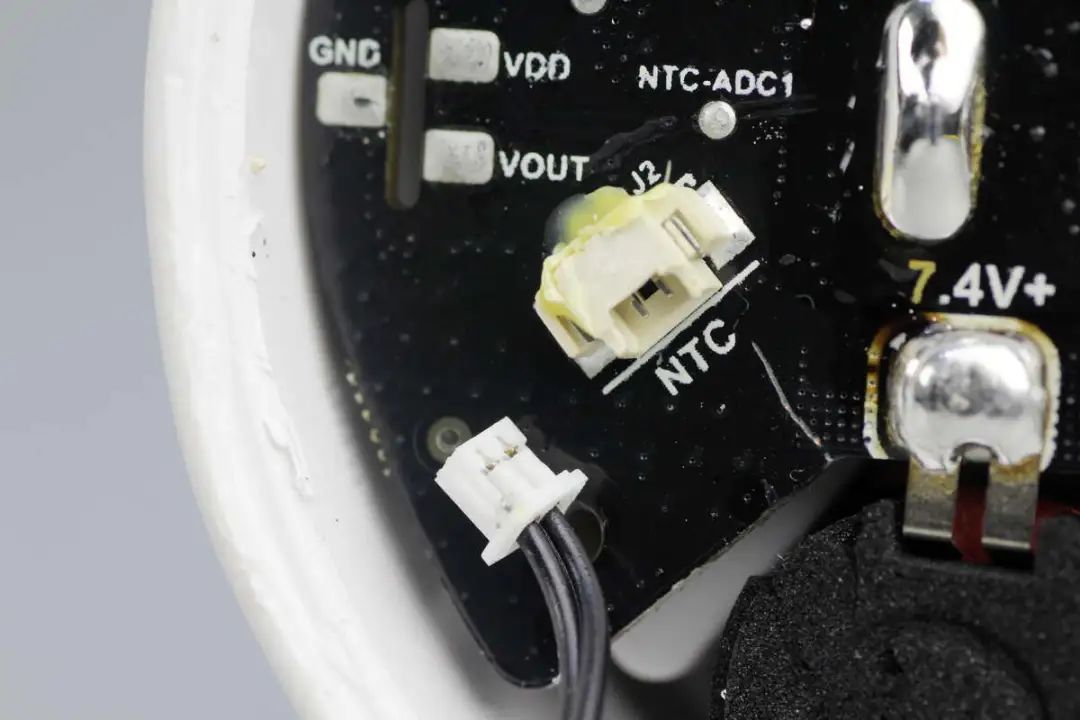

連接NTC熱敏電阻的插接件特寫。

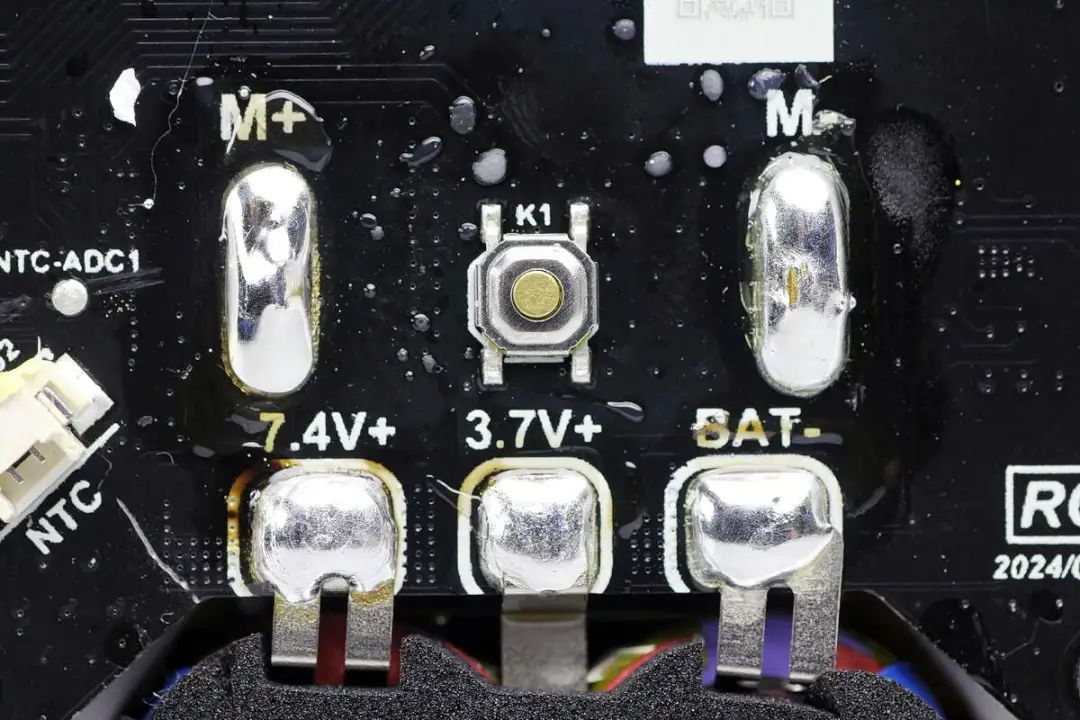

二串電池通過焊接連接。

電機通過焊接連接，在中間設有貼片按鈕開關。

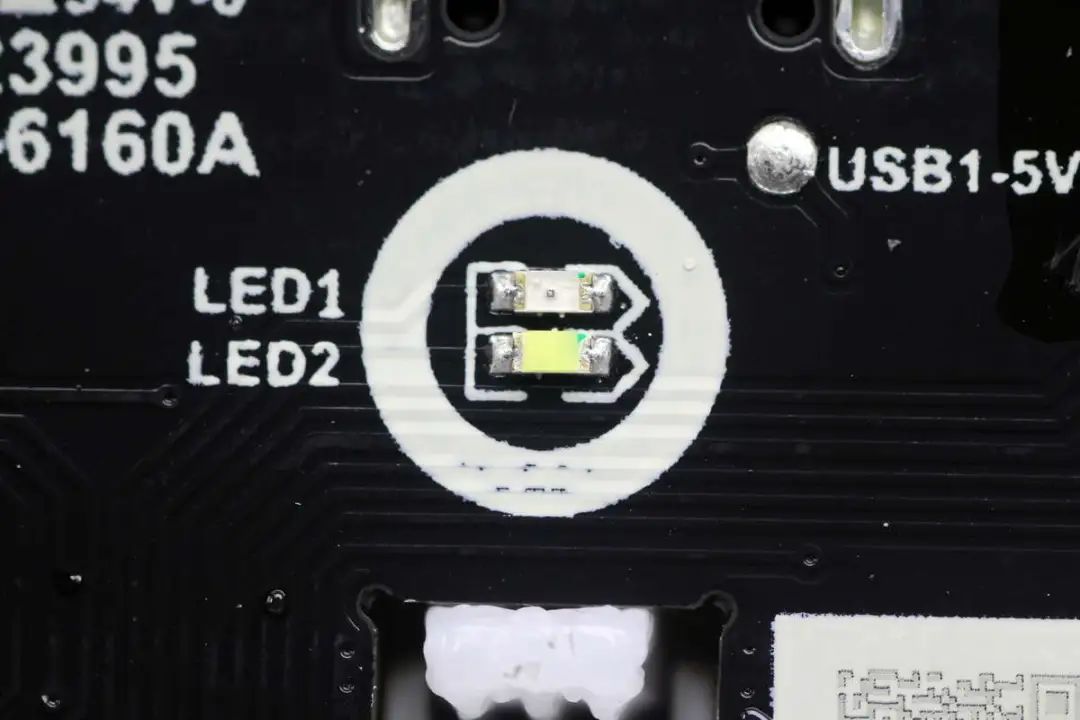

用于指示工作狀態的兩顆指示燈特寫。

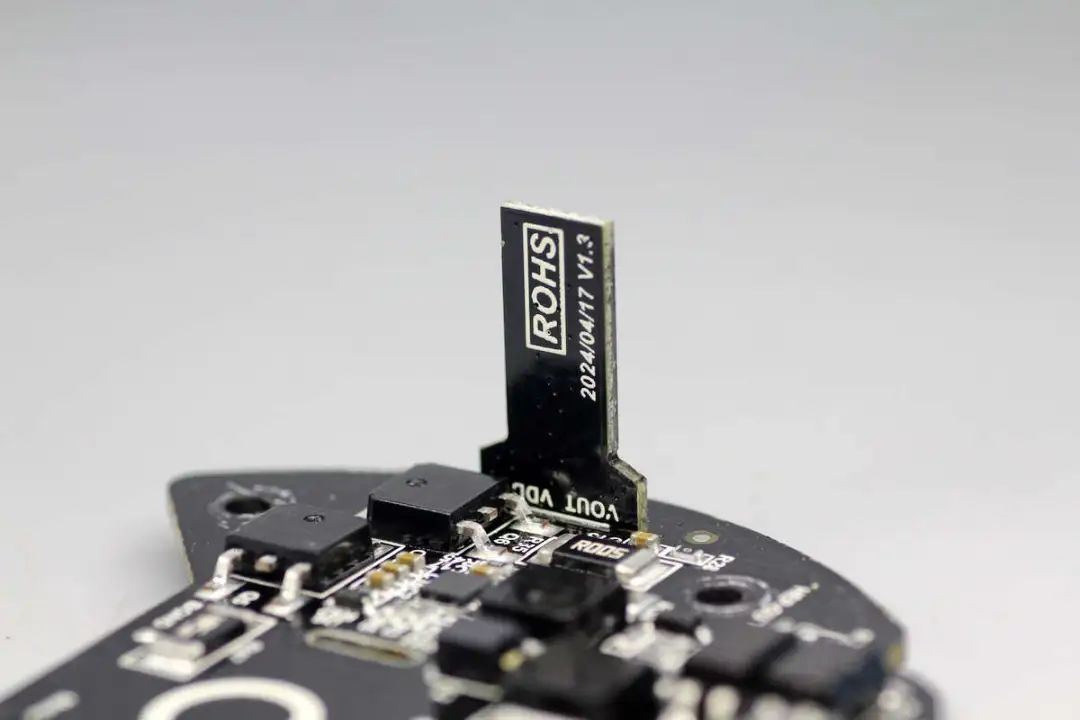

霍爾元件小板垂直焊接。

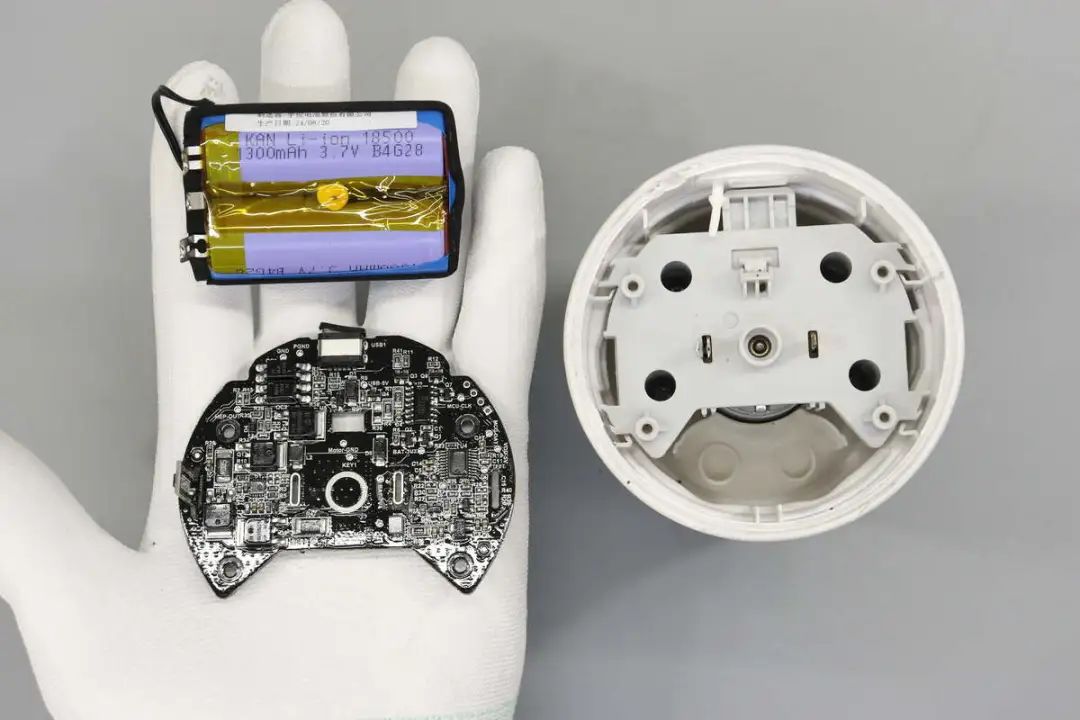

焊接分開電池和電機的連接，取出內部PCBA模塊和電池組。

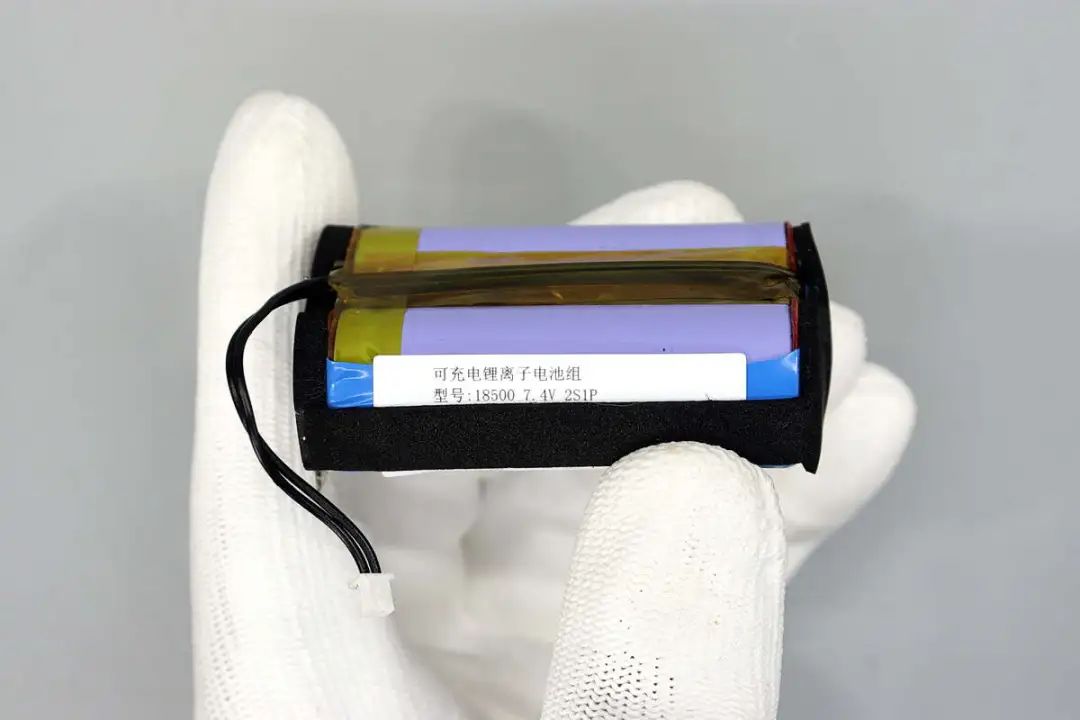

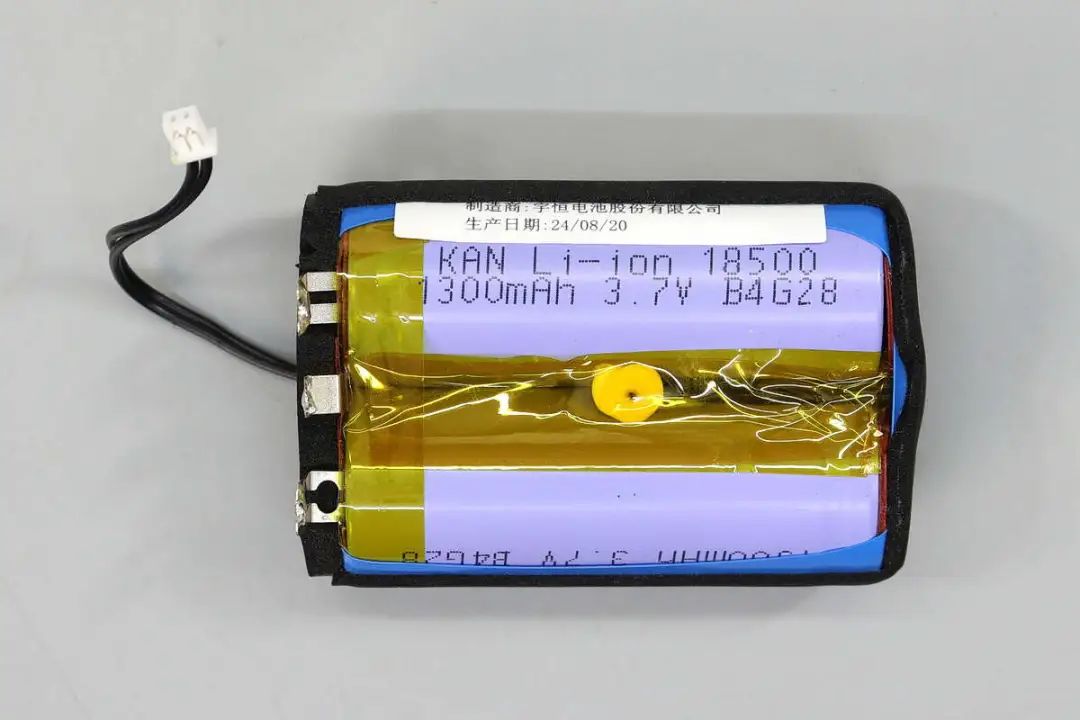

榨汁杯內部采用18500電池，為2串連接，電池組包裹泡棉緩沖。

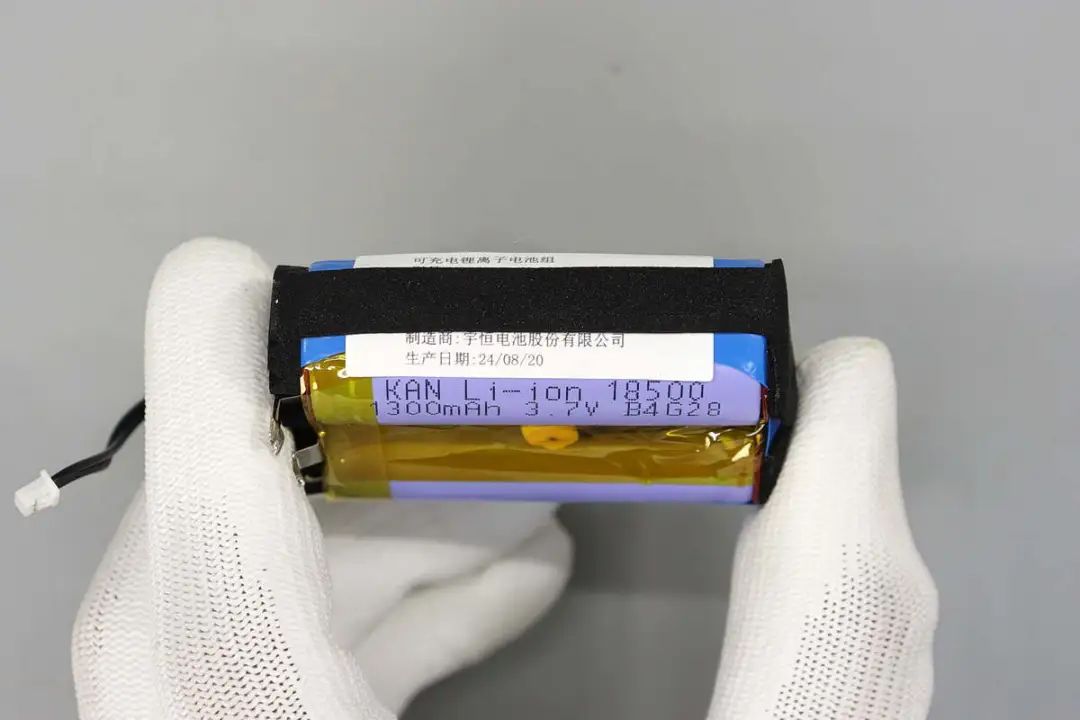

電池組來自宇恒電池股份有限公司。

電池容量為1300mAh，額定電壓3.7V，支持10C放電倍率。

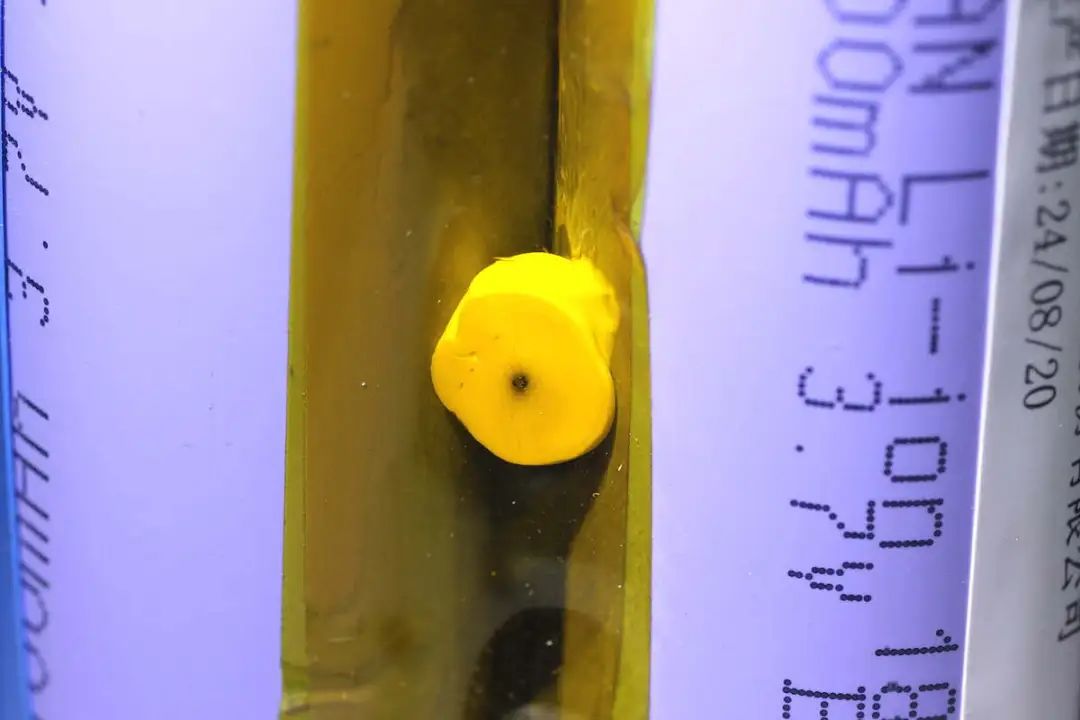

電池組使用膠水固定熱敏電阻檢測溫度。

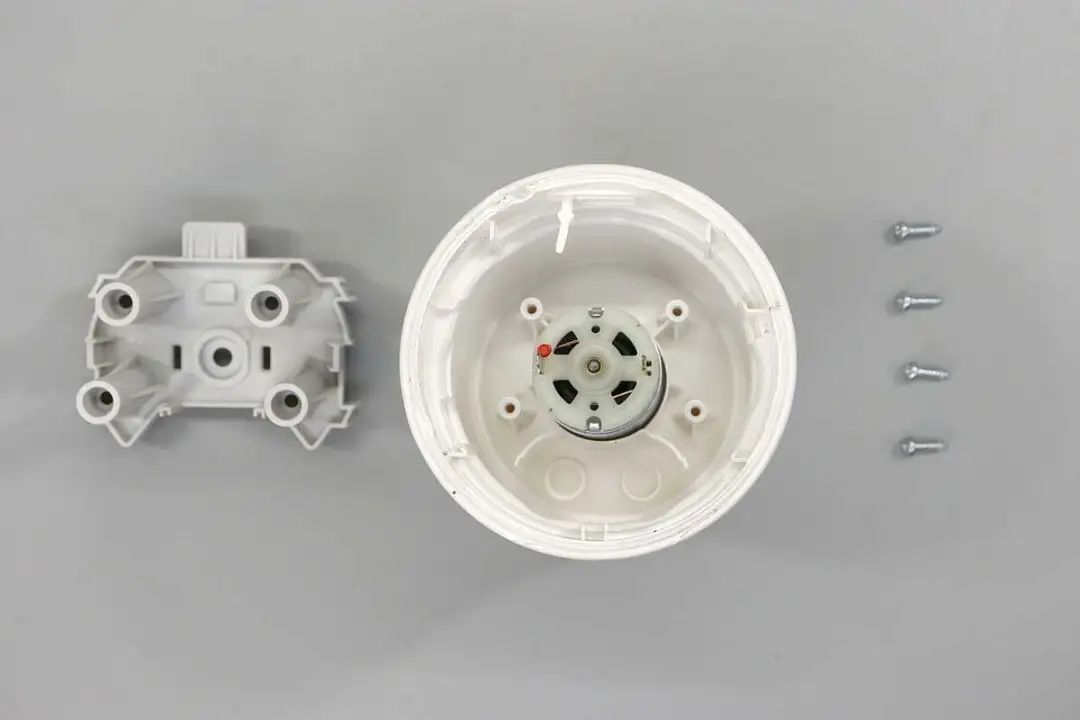

擰下四顆螺絲，拆下電機固定支架。

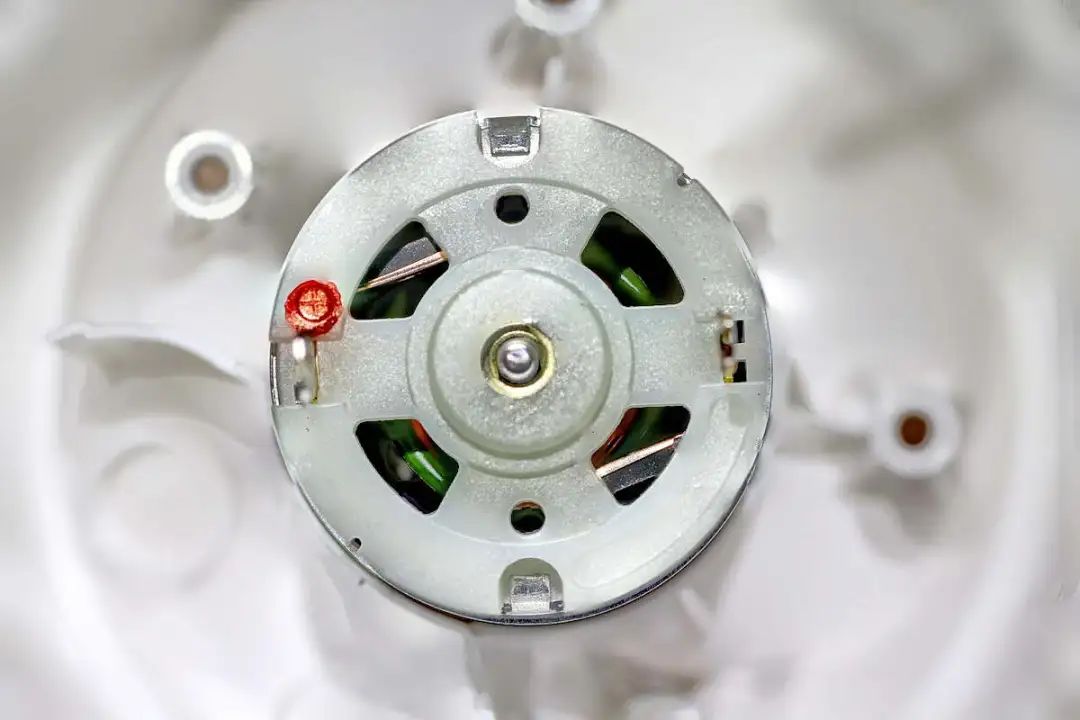

榨汁機內部有刷電機特寫，紅色點標注正極。

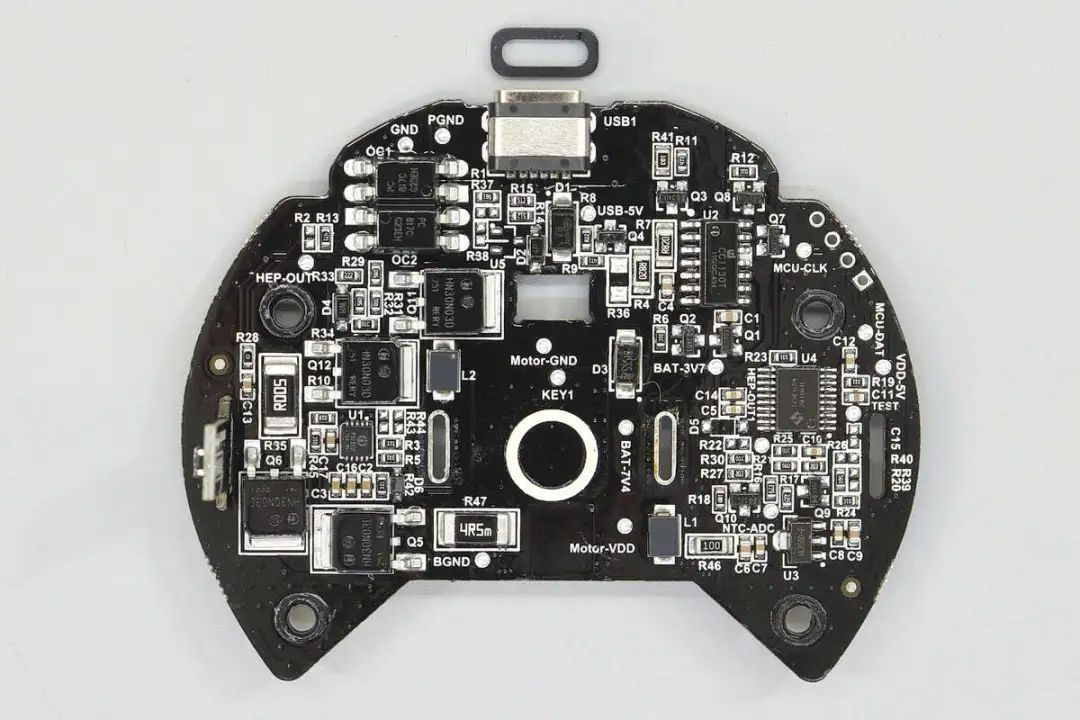

PCBA模塊正面一覽，左側設有電池保護芯片和電池保護管，以及控制電機運轉的MOS管，上方設有隔離光耦。右側上方設有電池充電芯片，右側下方設有整機控制的MCU，頂部設有USB-C母座。

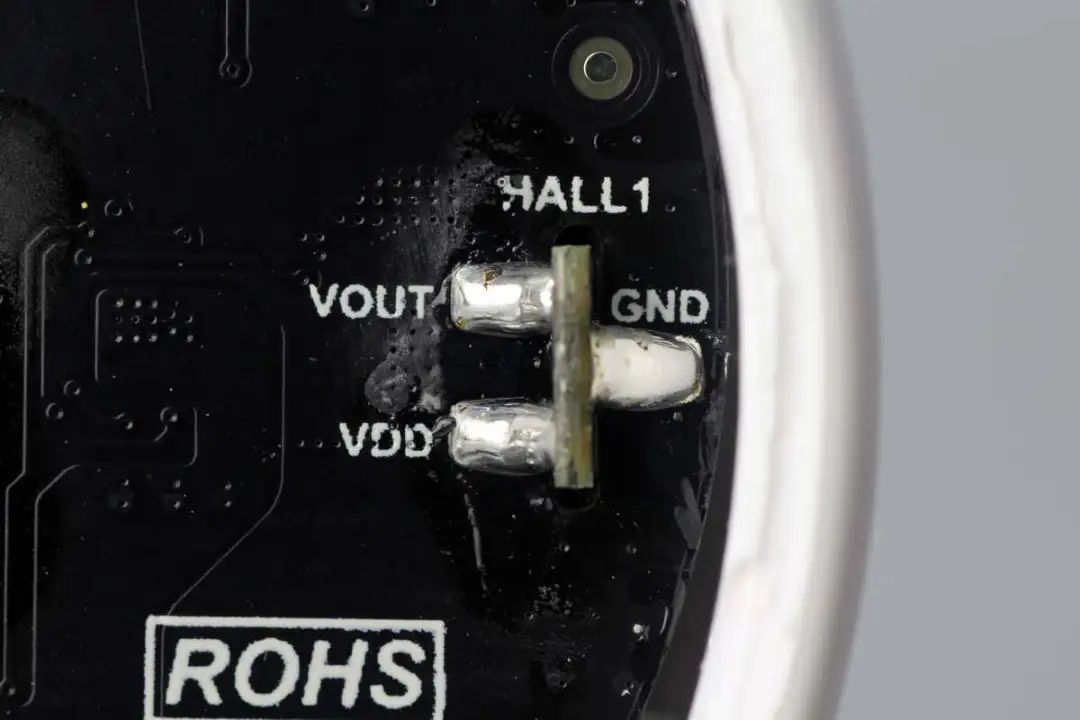

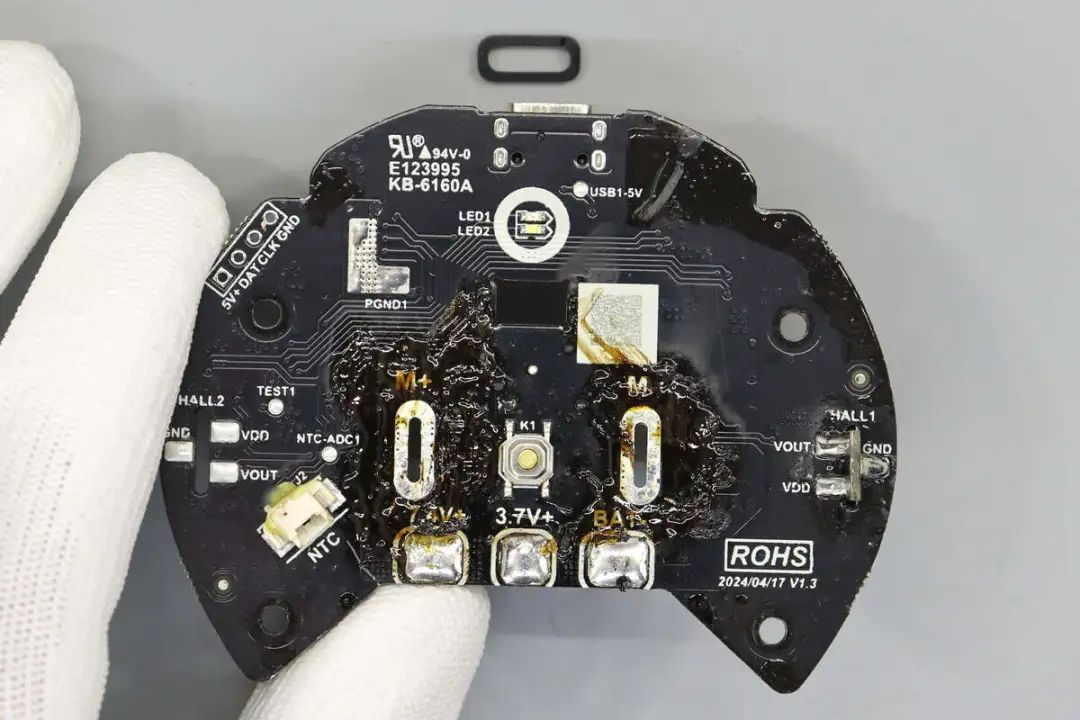

PCBA模塊背面焊接電源開關，霍爾元件小板。

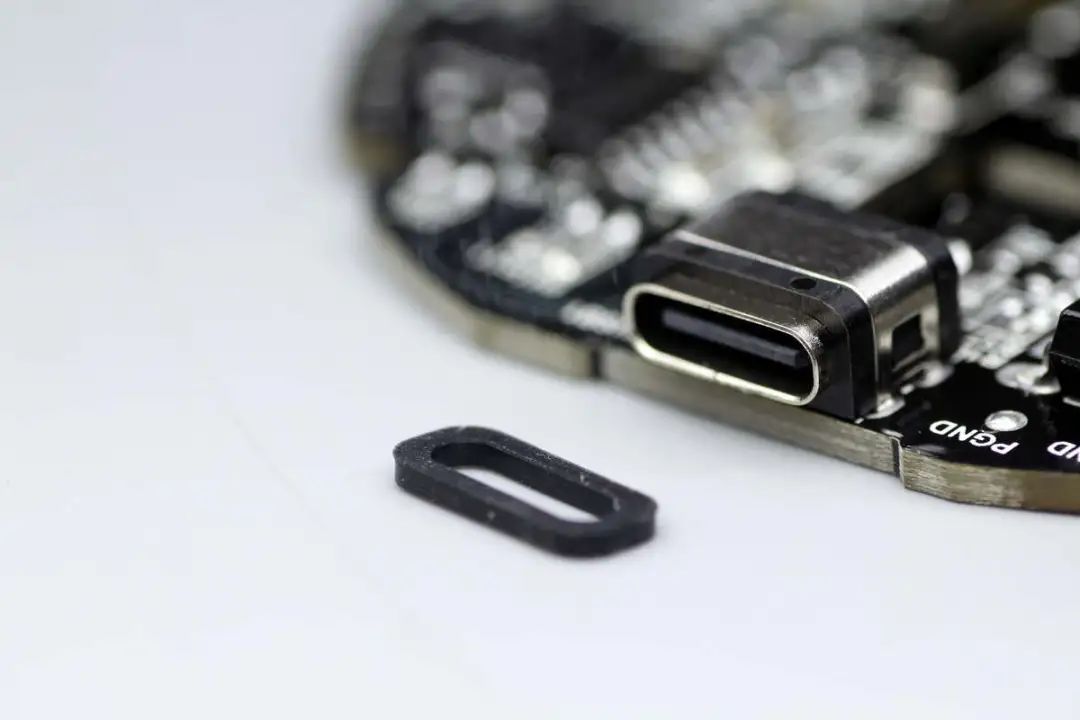

防水USB-C母座設有密封墊。

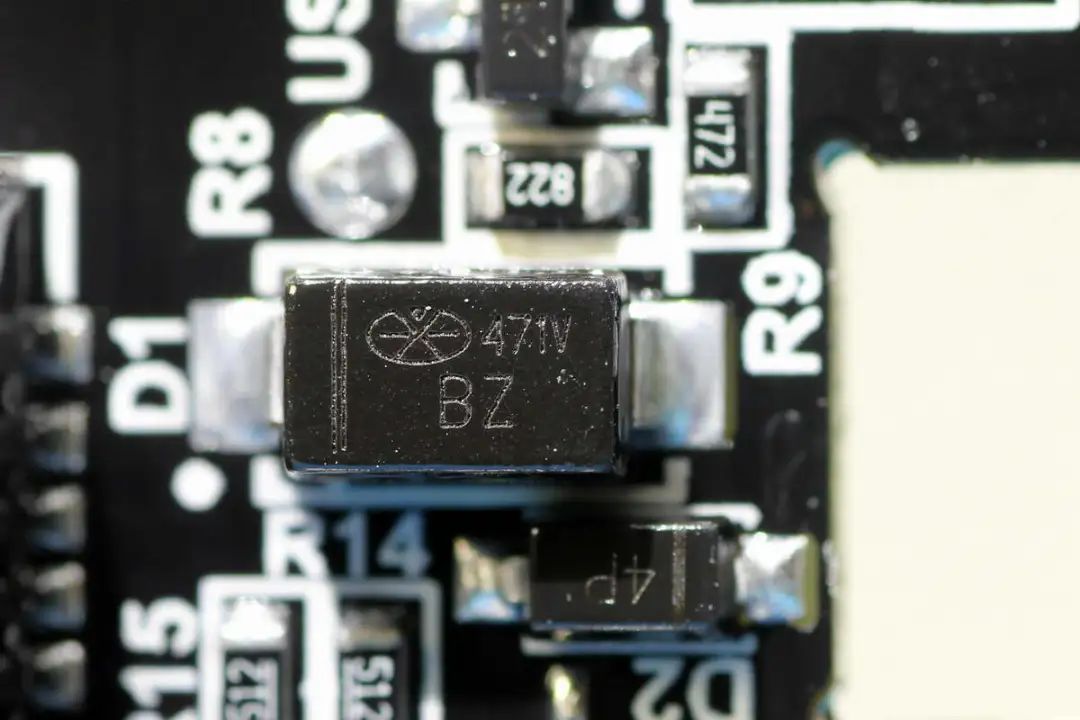

輸入端SMBJ24CA TVS用于吸收過壓浪涌。

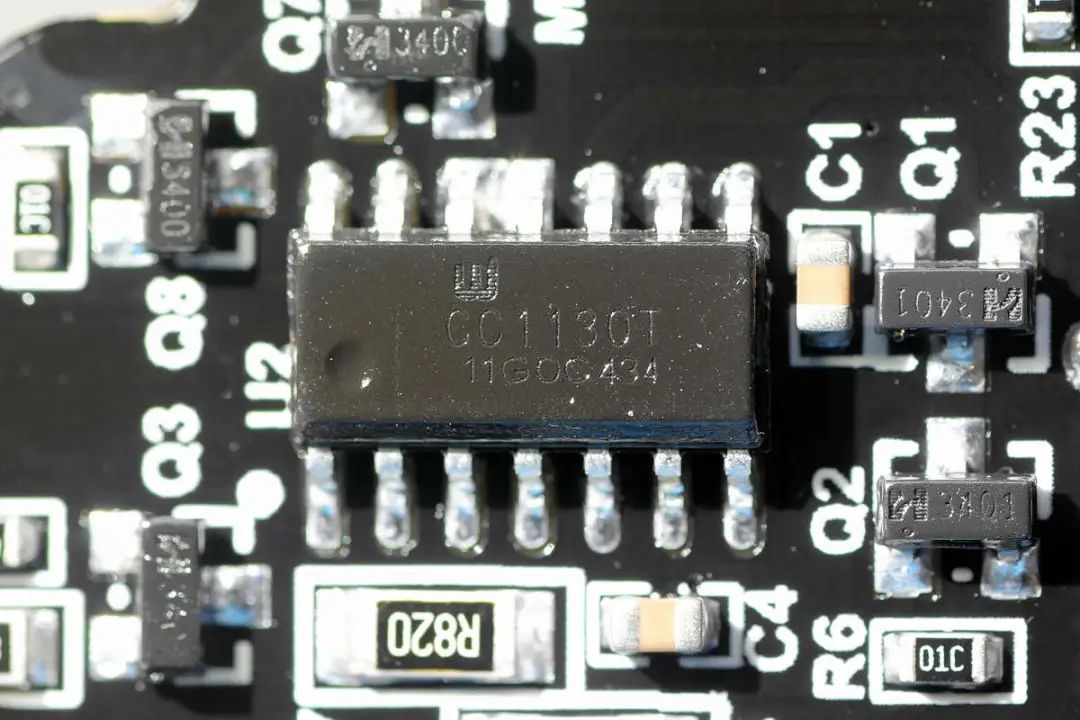

電池充電芯片來自穩先微，型號WSTCC1130T，是一顆2串鋰電池線性充電芯片，通過芯片內部的MOS管和外部的防倒充電路組合，交替為串聯的鋰電池充電。具備涓流、恒流和恒壓三段式充電，充電電流可達1A，并具備智能溫控技術和電池平衡充電，無需均衡，采用SOP-14封裝。

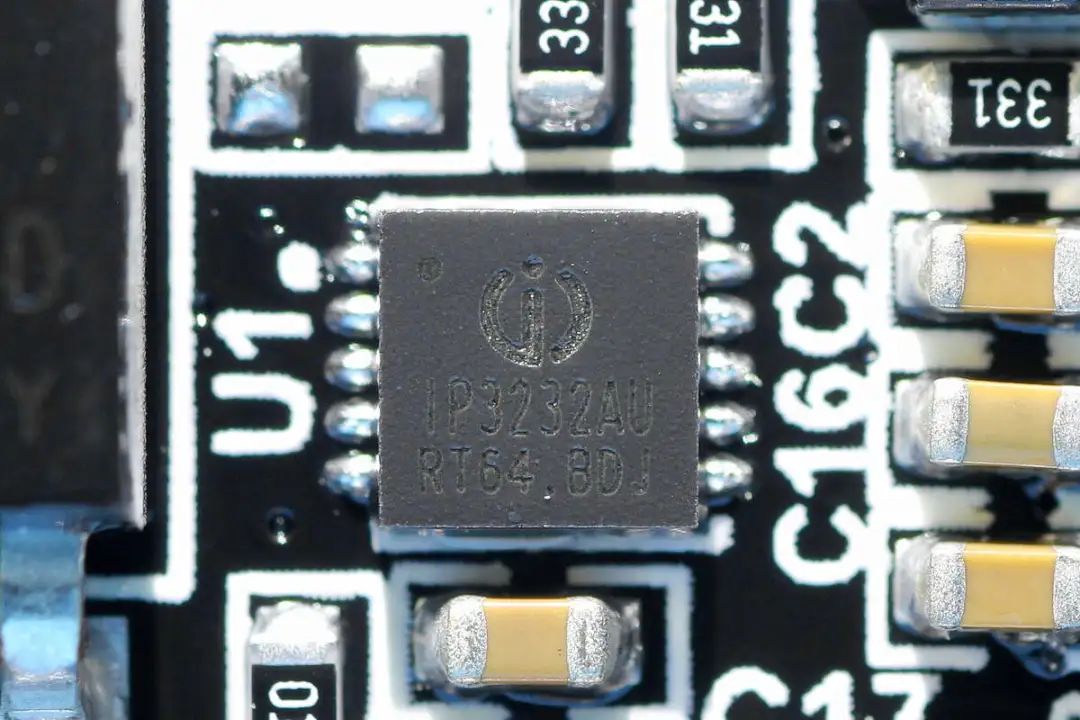

電池保護芯片來自英集芯，型號IP3232，是一顆支持2，3節串聯鋰電池的保護芯片，支持磷酸鐵鋰，鋰電池，高壓鋰電池應用，具備電壓、電流和溫度檢測和保護，針對不同種類電池，提供多種型號可選，提供MSOP-10和DFN10封裝。

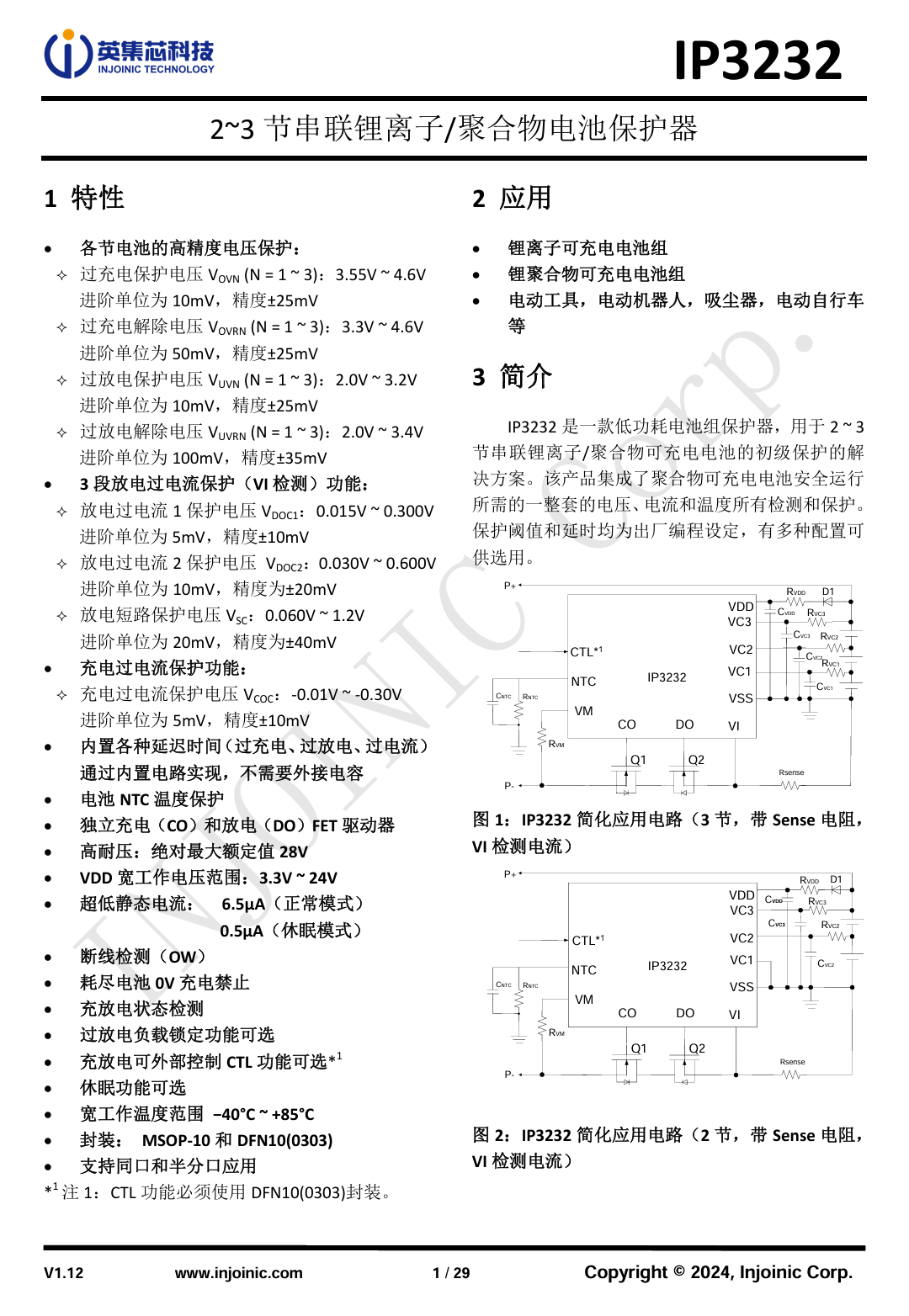

英集芯 IP3232 資料信息。

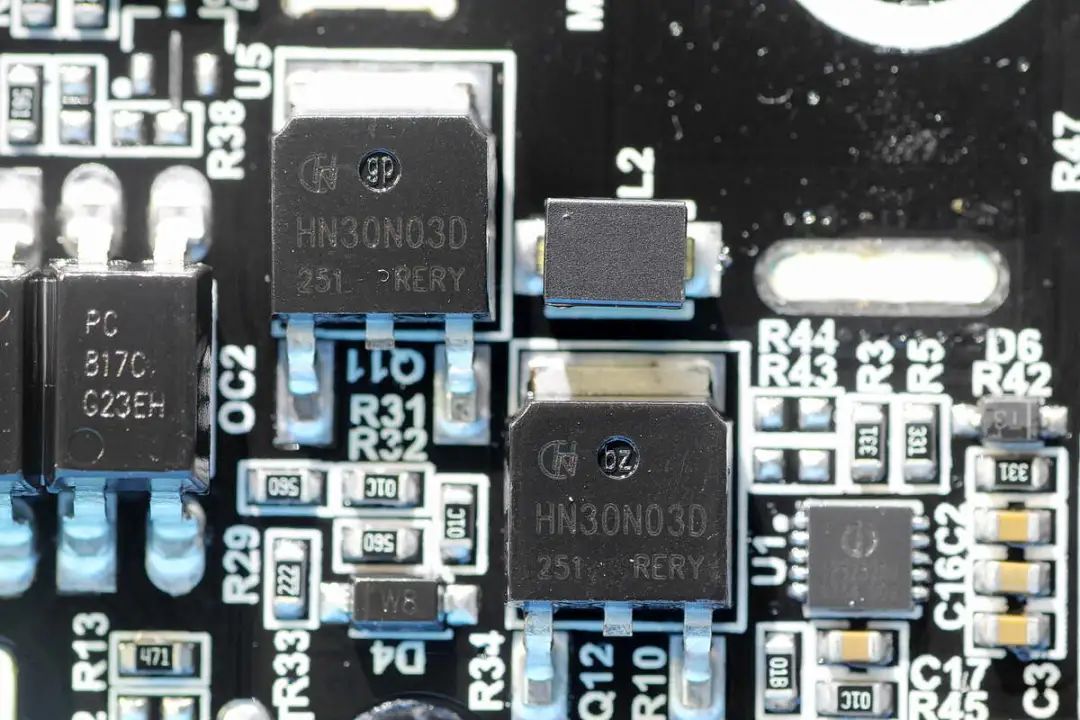

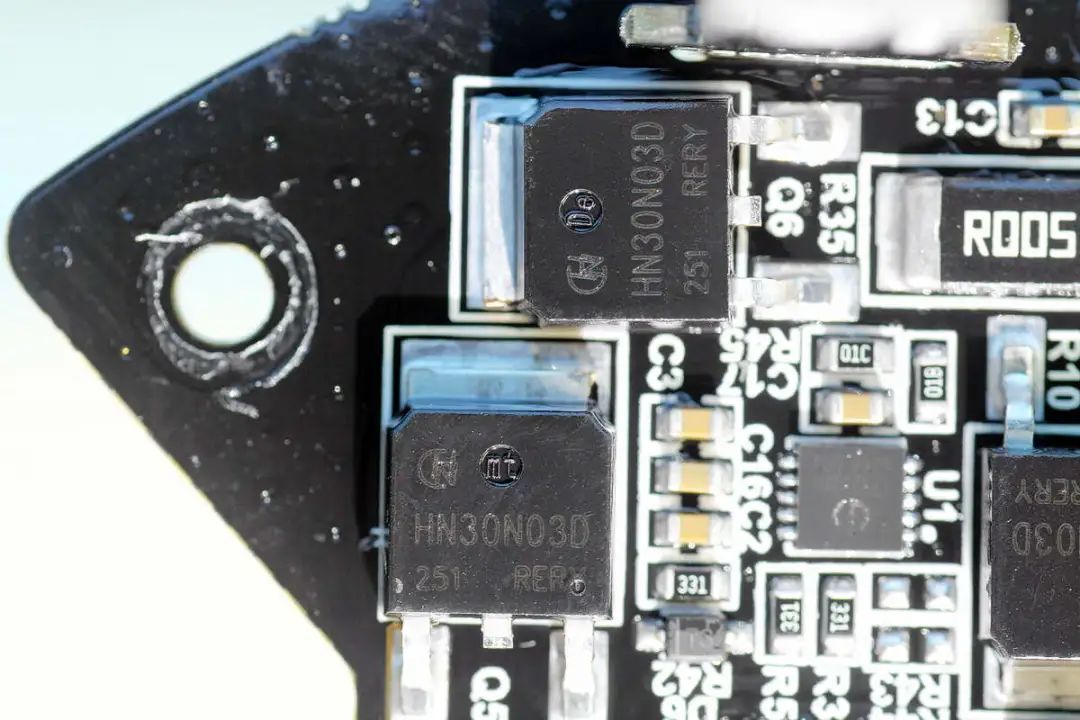

電池保護管和電機驅動開關管均來自輝能微，型號HN30N03D，NMOS，耐壓30V，導阻3.1mΩ，采用TO-252封裝。

另外兩顆開關管型號相同。

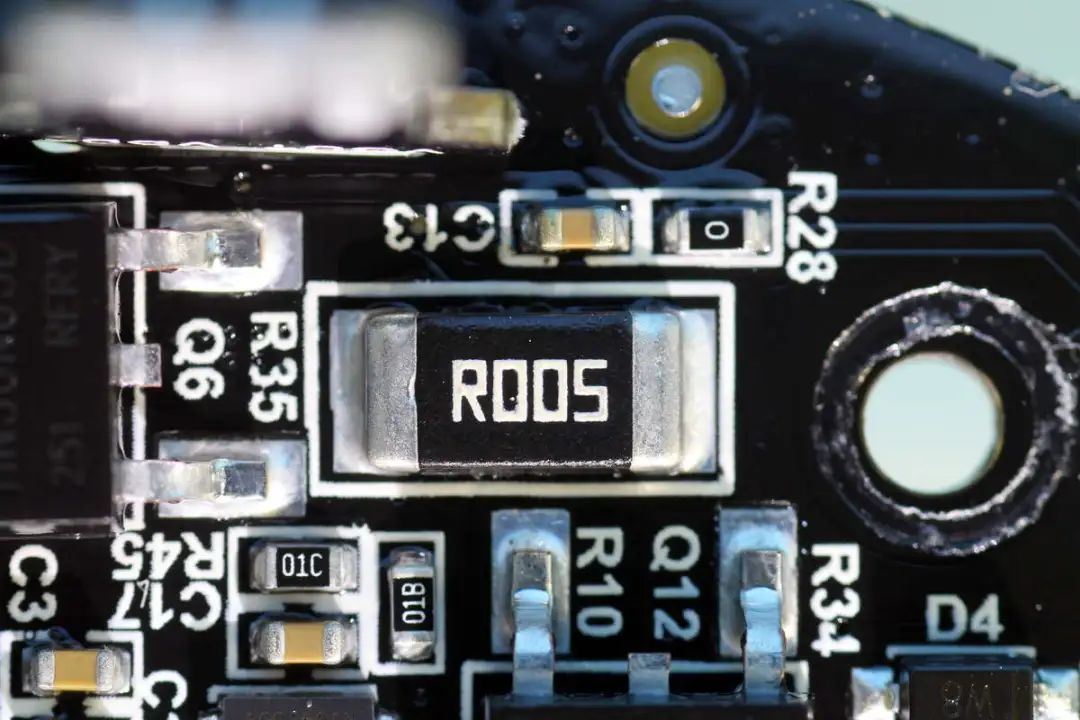

5mΩ取樣電阻用于檢測電池組電流。

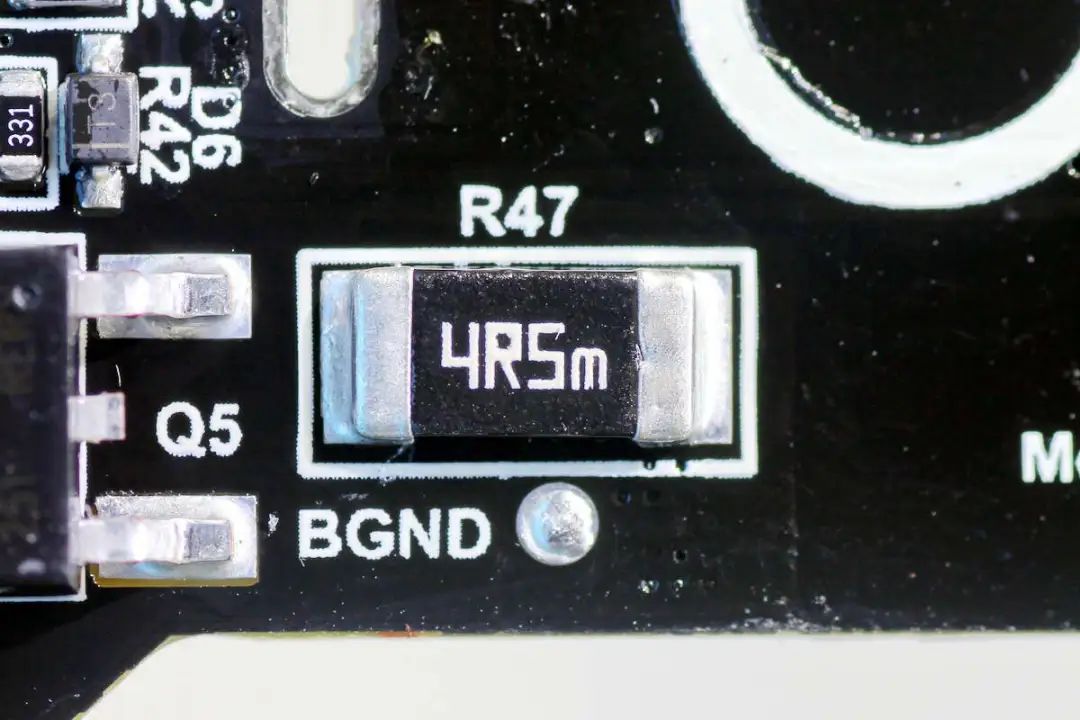

4.5mΩ電阻用于檢測電機電流。

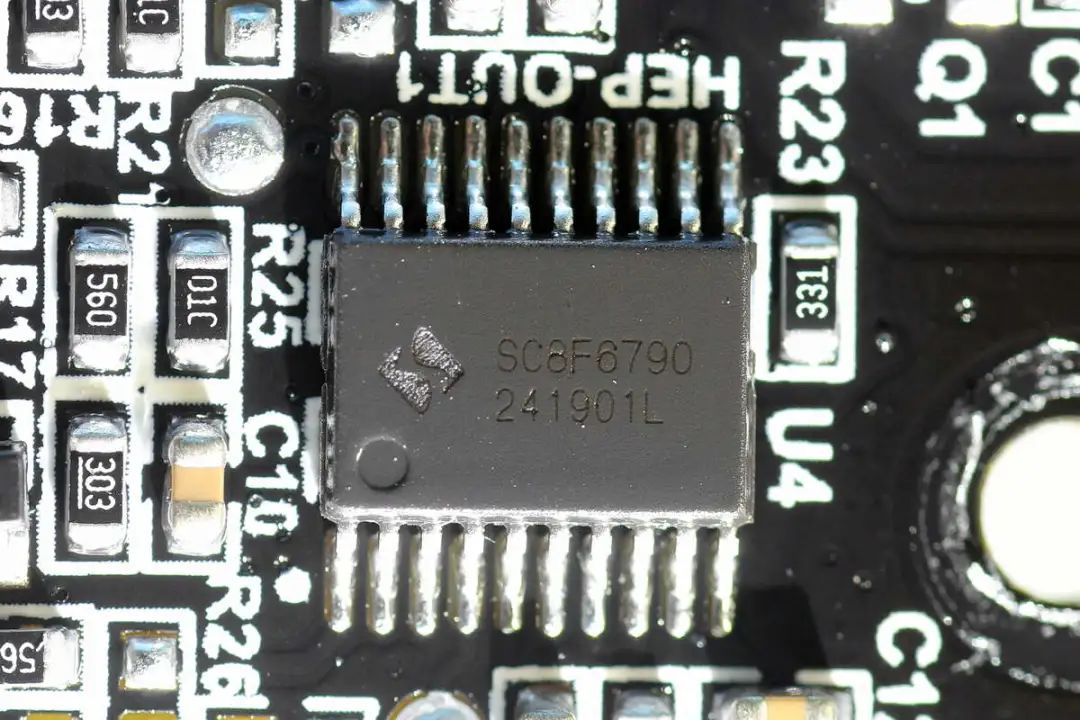

主控MCU來自中微半導體，型號SC8F6790，是一顆RISC內核的FLASH MCU，芯片內置4K*16Bit ROM和336*8Bit RAM，內置8/16MHz RC振蕩器，內置12位ADC和電壓基準，具備PWM信號輸出，采用TSSOP20封裝。

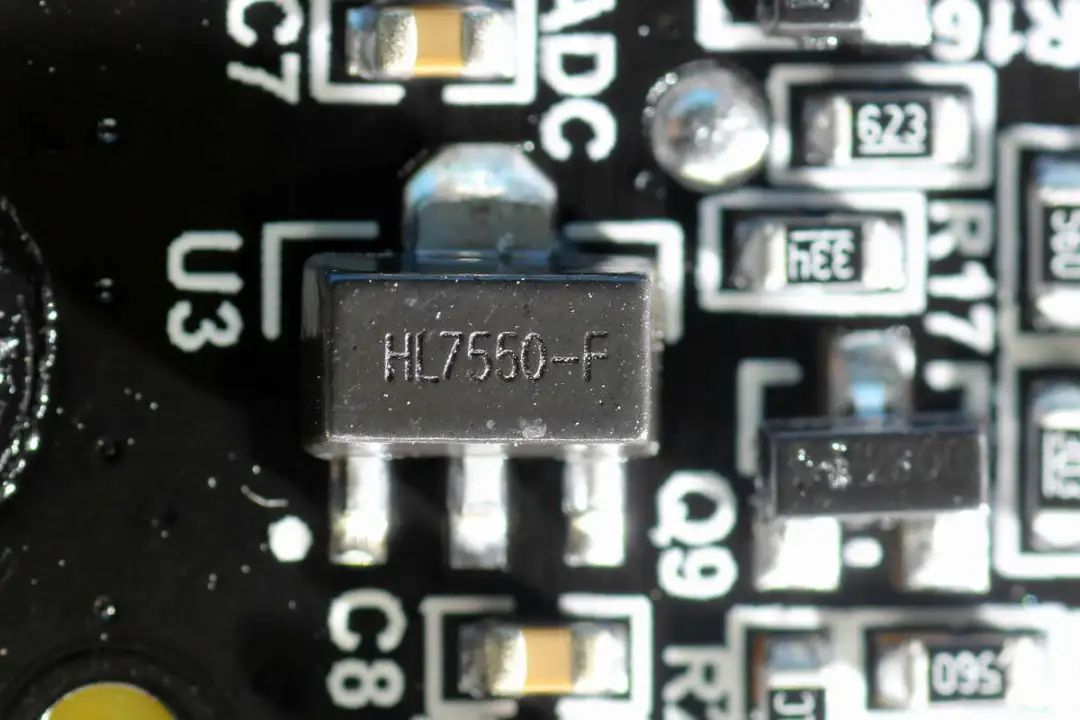

為MCU供電的穩壓芯片來自航林，型號HL7550-F，芯片支持40V輸入電壓，輸出電壓5V，輸出電流為150mA，采用SOT89封裝。

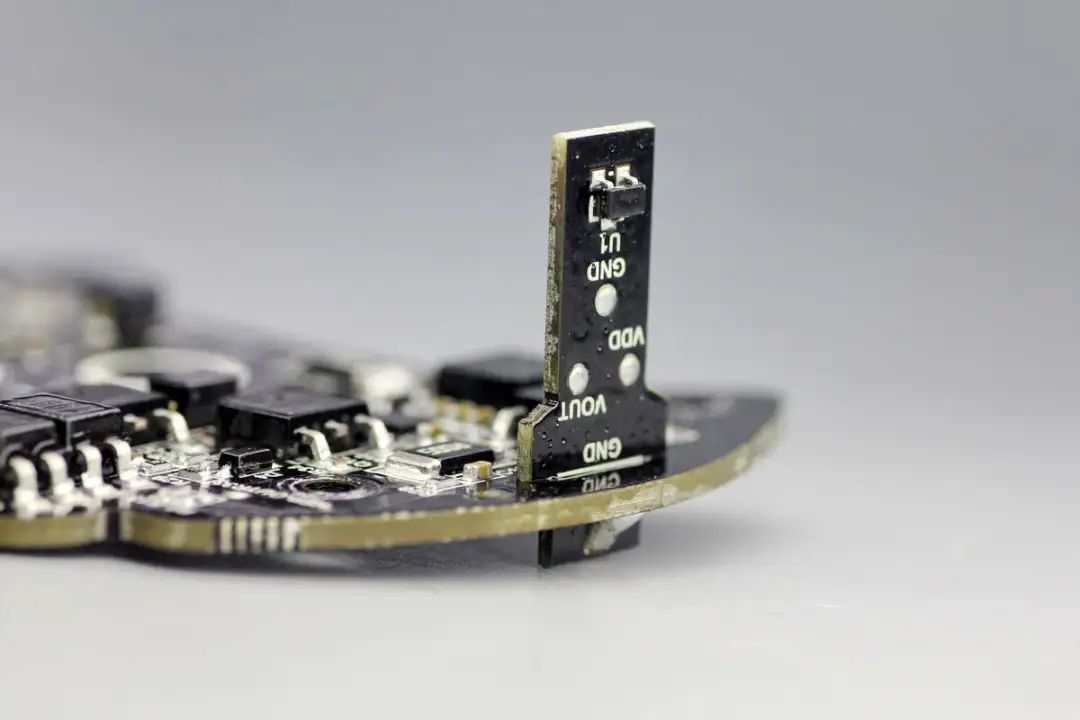

垂直小板上焊接霍爾開關。

小板背面沒有元件。

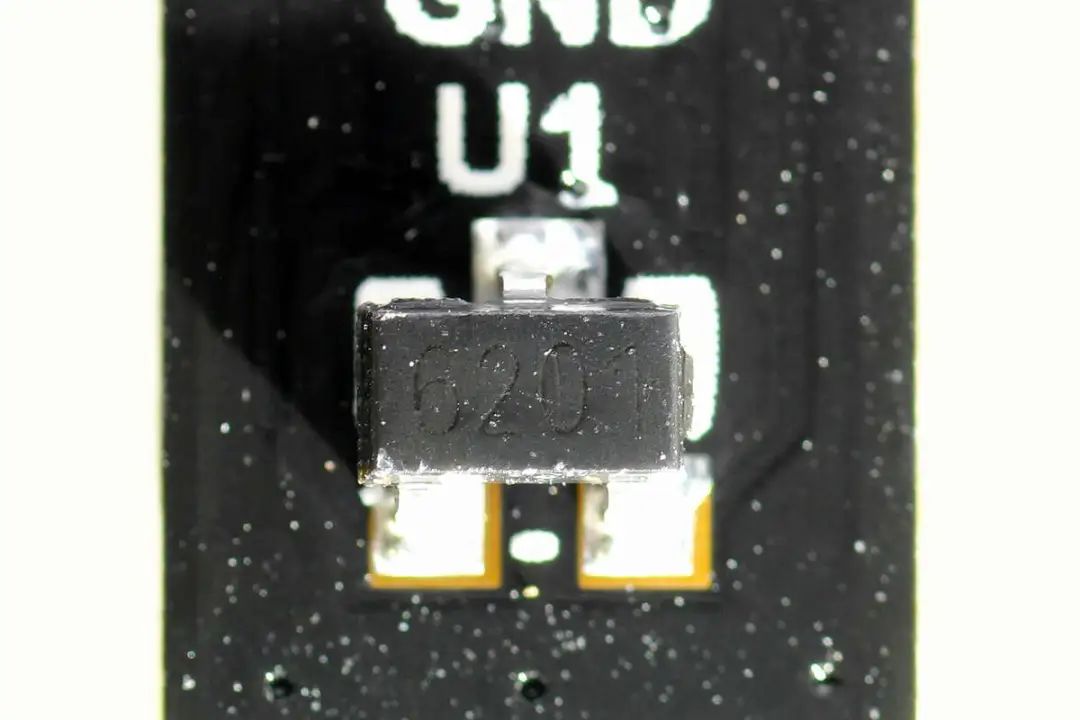

霍爾開關來自芯進電子，型號CC6201，是一顆微功耗、高靈敏度、全極性的霍爾開關傳感器，可替代傳統干簧管，內部采用CMOS工藝，待機功耗低，特別適用于電池供電的手持設備，支持2-5V工作電壓，采用SOT23-3封裝。

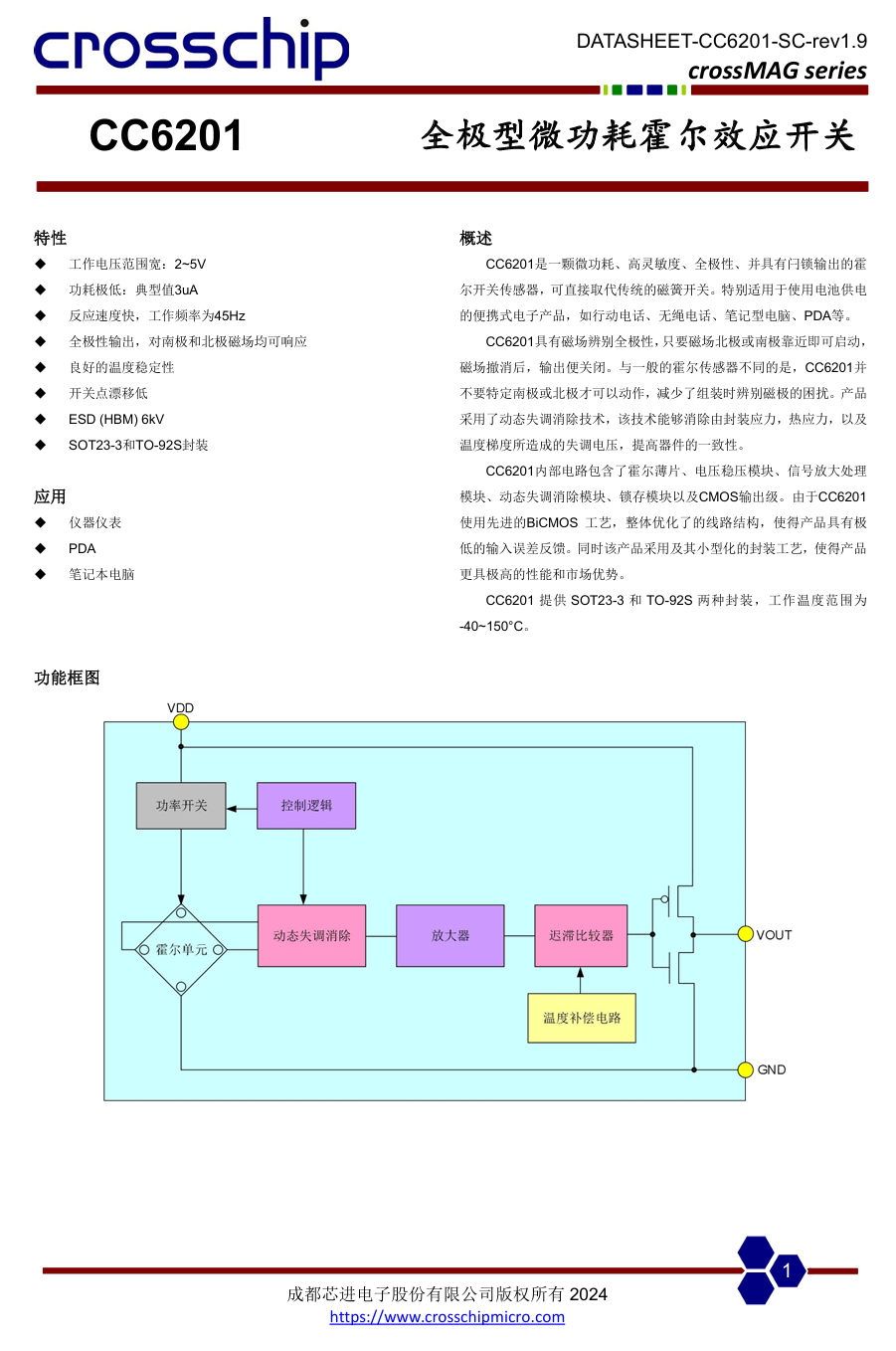

芯進電子 CC6201 資料信息。

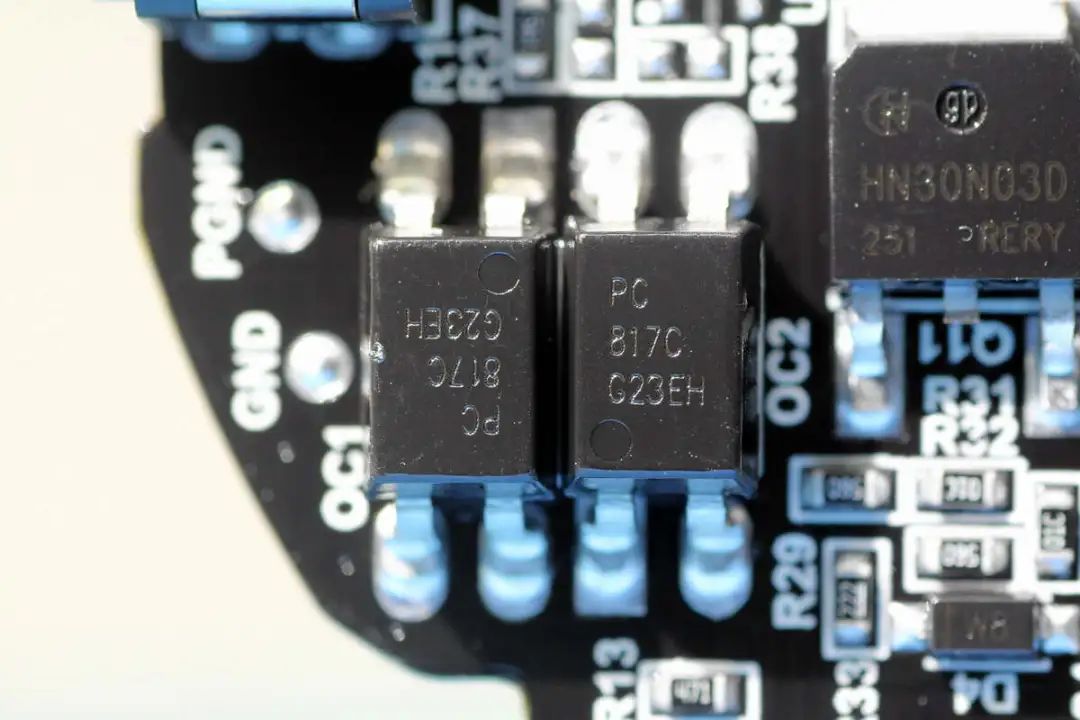

兩顆PC817C光耦用于檢測控制。

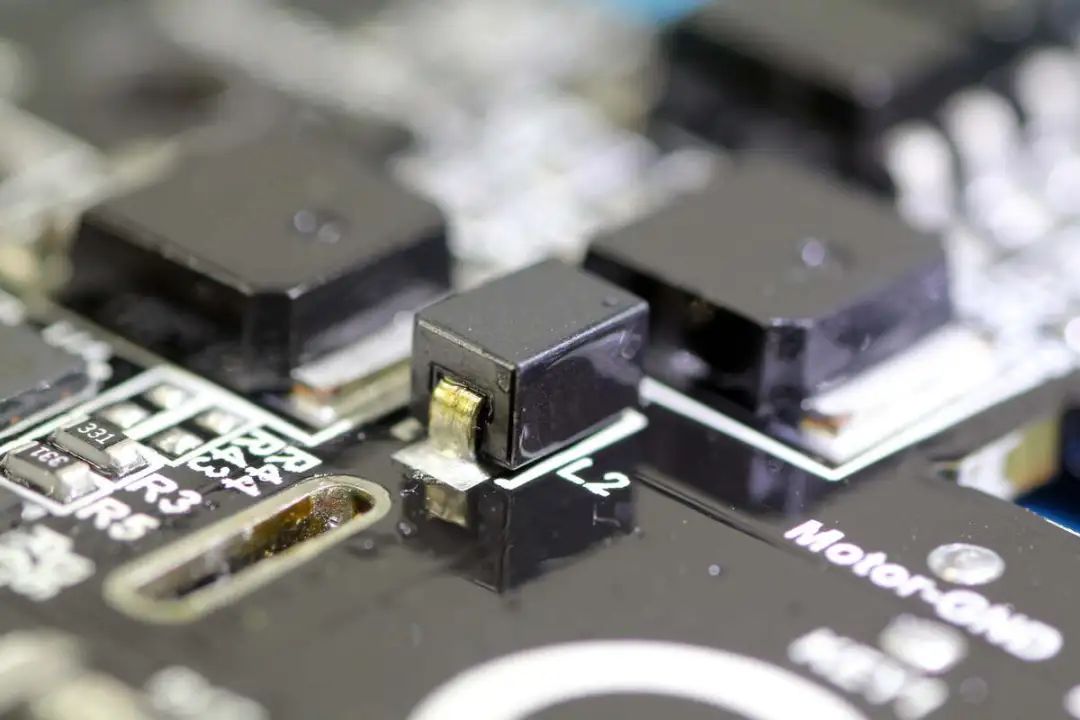

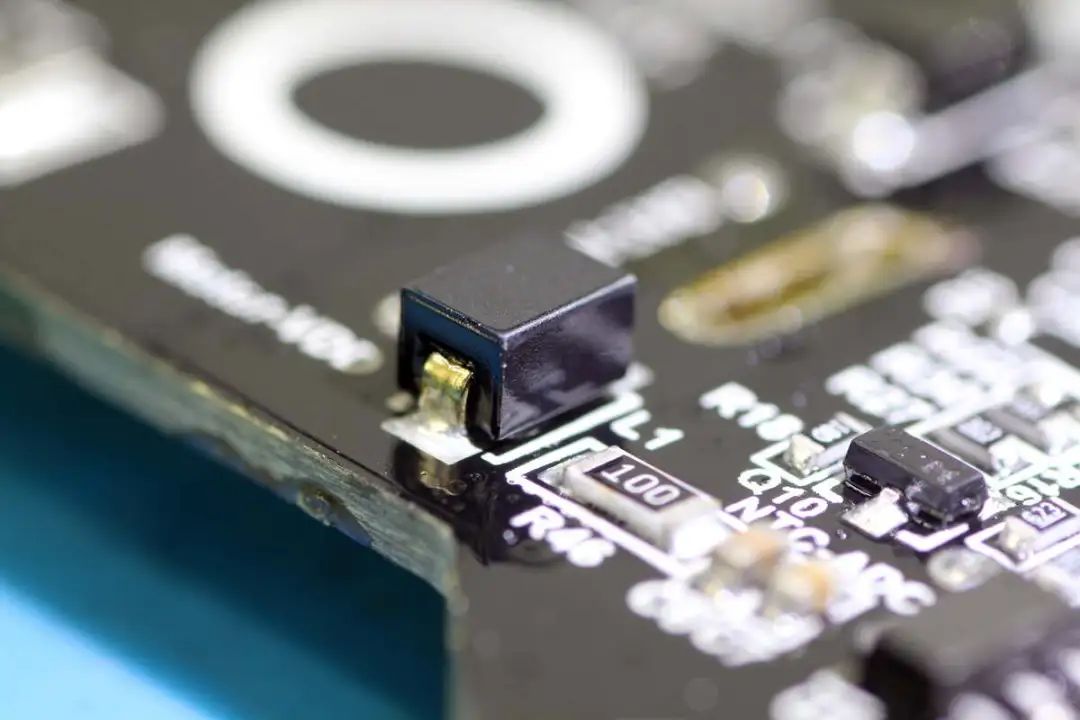

電機引腳串聯電感，用于抑制高頻干擾。

另一個引腳同樣串聯電感。

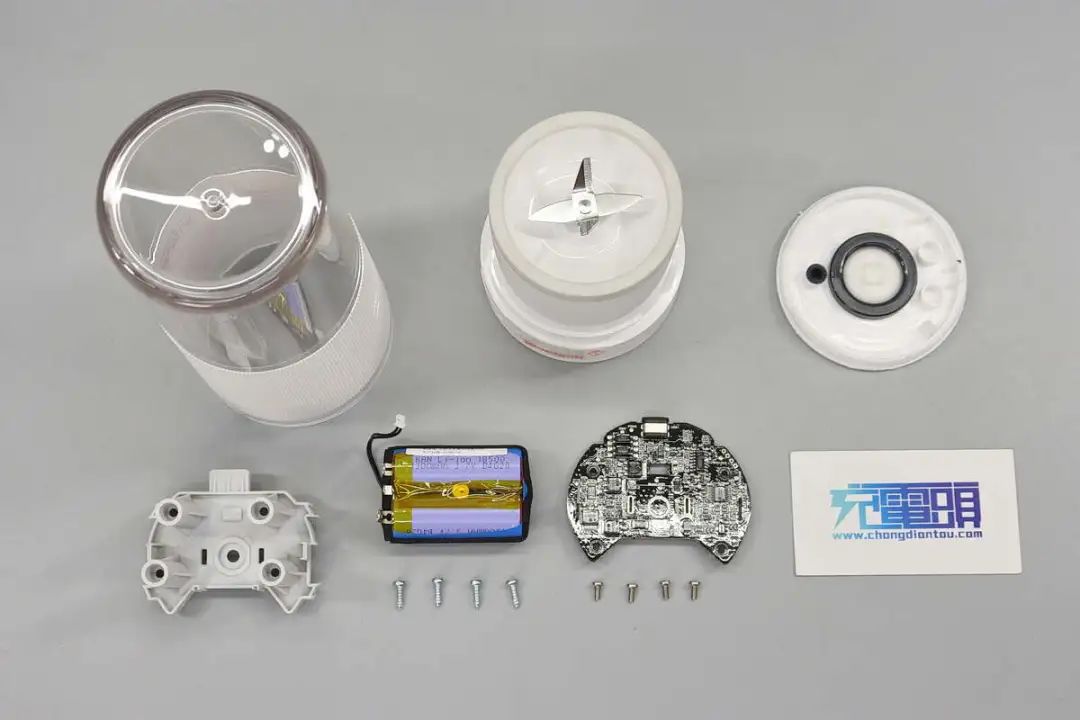

全部拆解一覽，來張全家福。

充電頭網拆解總結

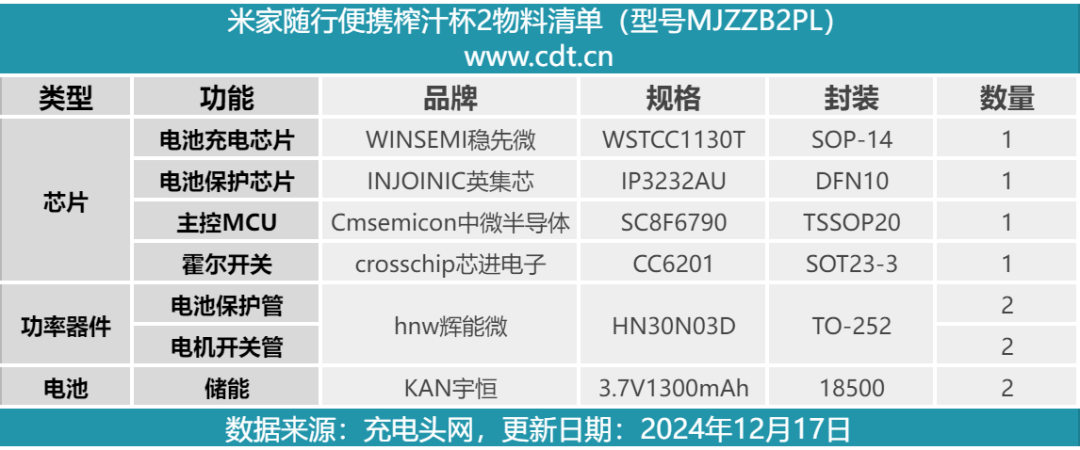

最后附上米家隨行便攜榨汁杯2的核心器件清單，方便大家查閱。

米家隨行便攜榨汁杯2采用機芯與杯子分離設計，便于使用。榨汁杯內置19500轉強力電機，40秒即可完成果汁榨取。榨汁杯內置1300mAh鋰電池，一次充電可榨汁12杯，并且支持冰塊和水果。榨汁杯整體采用防水設計，杯子側面設有磁鐵，安裝到位后方可使用，確保使用安全。

充電頭網通過拆解了解到，米家隨行榨便攜榨汁杯2采用密封設計，殼體采用超聲波焊接，并設有密封圈。電池組和電機與PCBA模塊通過焊接連接，在電池組上設有熱敏電阻檢測溫升。電池組采用宇恒18500動力電池，電池容量為1300mAh，支持10C放電，兩節電池串聯連接。

PCBA模塊采用穩先微CC1130T線性電池充電芯片為2串電池充電，電池保護芯片采用英集芯IP3232，主控MCU使用中微半導體SC8F6790，用于檢測杯子是否安裝到位的霍爾開關采用芯進電子CC6201，通過垂直小板安裝。榨汁杯機芯內部通過螺絲組裝固定，電池包裹泡棉膠帶緩沖，內部做工扎實，用料可靠。
