Analog Devices ADuM1254和ADuM1255 I^2^C隔離器提供兩個漏極開路通道（一個單向通道和一個雙向通道），適用于需要在同一線路上雙向傳輸數據但時鐘為單向的應用。一側的輸出包含特殊的緩沖器，可調節0.64V的邏輯低電壓，輸入邏輯低閾值至少比輸出邏輯低電壓低50mV，從而防止閂鎖動作。第二側采用傳統緩沖器，不調節邏輯低輸出電壓。Analog Devices ADuM1255隔離器在兩側提供獨立的2.25V至5.5V電源，設備工作溫度高達2MHz。ADuM1255通過預充電總線引腳、監控空閑總線狀態或在連接一側和二側之前檢測I^2^C停止條件，為二側的熱插拔連接提供無干擾總線連接。

數據手冊：

*附件：Analog Devices Inc. ADuM1254 I2C隔離器數據手冊.pdf
*附件：Analog Devices Inc. ADuM1255 I2C隔離器數據手冊.pdf

特性

• 低V OL(MAX) ，實現更高的I^2^C設備兼容性
  • 第1側在0.69V
  • 第2側在0.4V
• 獨立的V DD1 /VDD2 電源支持3.3V和5V邏輯電壓電平，可實現電平轉換，兩側均為2.25V至5.5V
• 熱插拔二側I/O可防止數據損壞，在總線空閑或停止?fàn)顟B(tài)時發生初始二側連接
• 高達2MHz SCL的雙向I^2^C數據傳輸
• 強大的灌電流能力可降低RPULL-UP 值，從而實現更快的總線速度
  • 第1側在5mA
  • 第2側在50mA
• 封裝爬電和間隙
  • 8引腳窄體SOIC：4mm
  • 8引腳寬體SOIC：8mm
• 數字信號的穩固電氣隔離
  • 可持續耐受 (V IOWM )
    • 8引腳窄體SOIC：445VRMS
    • 8引腳寬體SOIC：848VRMS
• 可承受±10kV浪涌，符合IEC 61000-4-5標準
• 安全和法規批準（申請中）
  • IEC60747-17（申請中）
    • 增強型VIORM 窄體SOIC：630VPEAK
    • 增強型VIORM 寬體SOIC：1200VPEAK
  • UL 1577（申請中）8引腳窄體SOIC：3000V RMS ，1分鐘
  • 8引腳寬體SOIC：5000V RMS ，1分鐘
• IEC/EN/CSA 62368-1（申請中）
• IEC/EN/CSA 61010-1（申請中）
• CAN/CSA-C22.2 No. 14-18（申請中）

應用

• 隔離I^2^C/SMBus接口
• 電池管理系統
• 以太網供電 (PoE)
• 電機控制系統

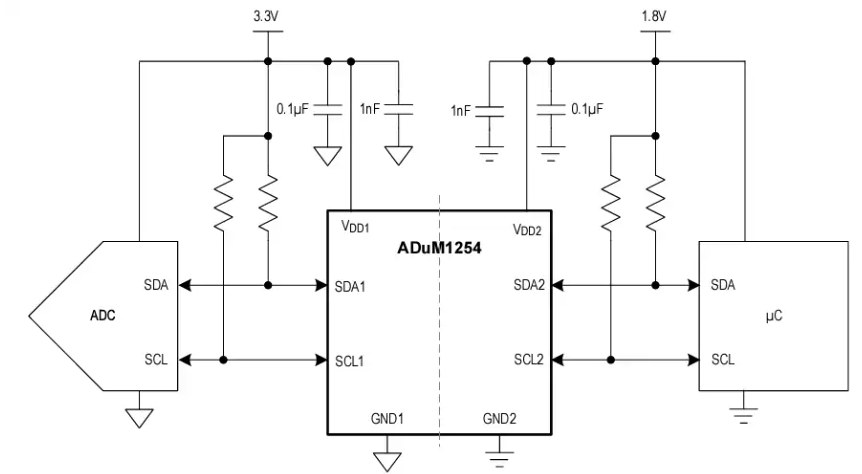

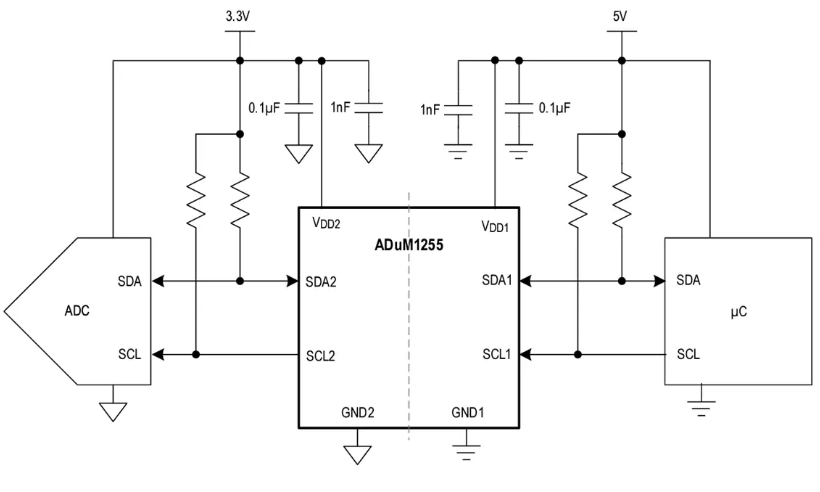

簡化應用圖

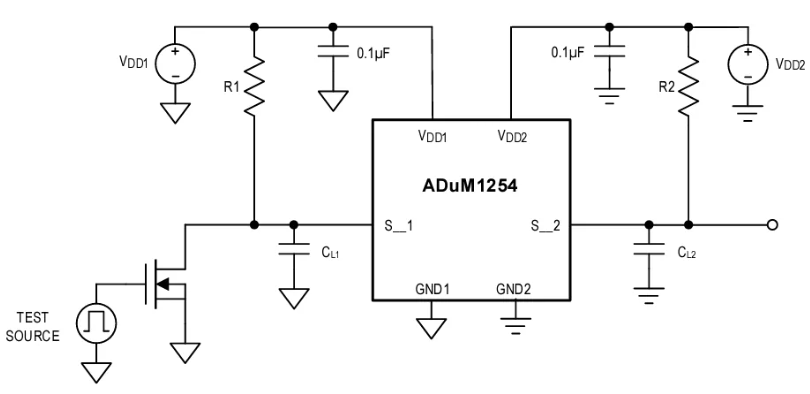

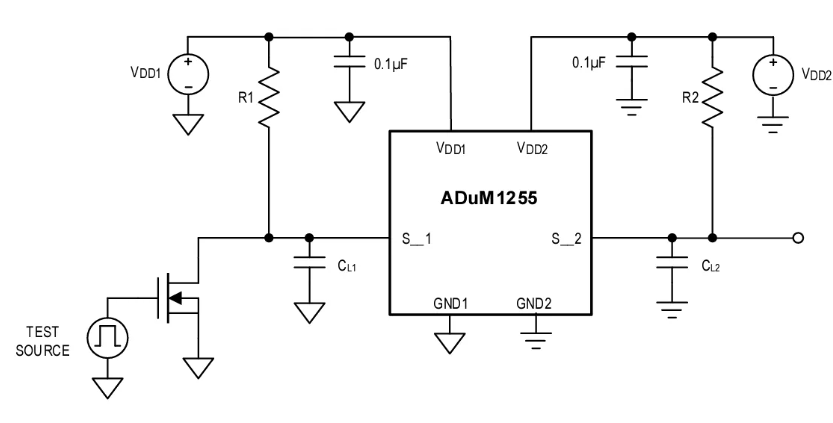

時序測試圖

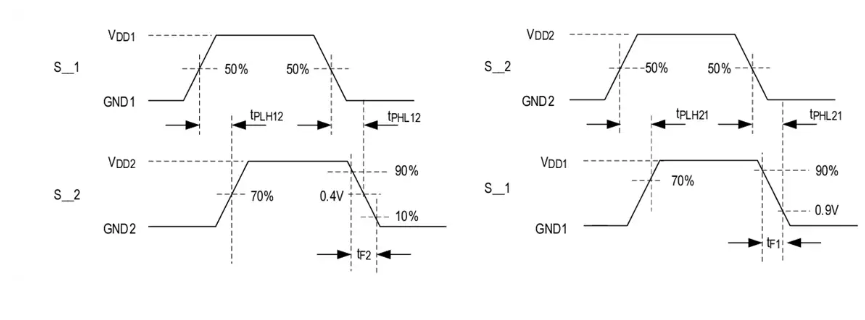

定時參數定義
