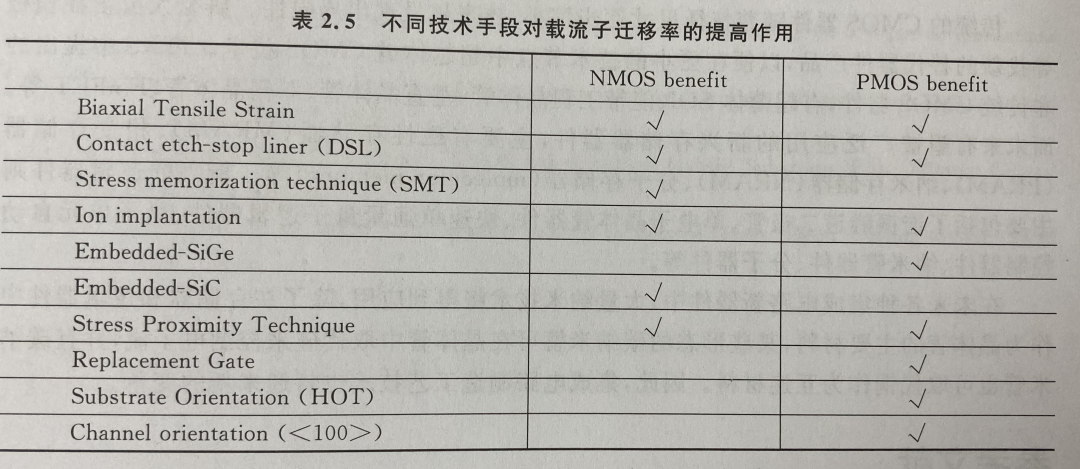

在高k金屬柵之外，另一種等效擴充的方法是增加通過器件溝道的電子或空穴的遷移率。表2.5列舉了一些提高器件載流子遷移率的手段及其對 PMOS或者 NMOS的作用。

應力技術是提高M(jìn)OS 晶體管速度的有效途徑，它可改善NMOS晶體管電子遷移率和PMOS晶體管空穴遷移率，并可降低MOS 晶體管源/漏的，應變硅可通過如下3種方法獲得：①局部應力工藝，通過晶體管周圍薄膜和結構之間形成應力；②在器件溝道下方嵌入SiGe層；③對整個晶圓進行處理。

局部應力工藝已經被廣泛應用來提升CMOS 器件性能。源漏區嵌入式鍺硅技術產生的壓應力已經被證明可以有效提高 PMOS 器件的驅動電流。另外，源漏區嵌入式碳硅技術產生的拉應力可以提高 NMOS 器件的驅動電流。應力記憶技術在 NMOS 器件性能提升中得到使用。金屬前通孔雙極應力刻蝕阻擋層技術也是有效的局部應力工藝，拉應力可以提高 NMOS 的器件性能，而壓應力可以提高PMOS的器件性能。

對于 PMOS，眾所周知，具有（110）晶面取向的襯底比具有（100）晶面取向的襯底的空穴遷移率性能更高。而對于 NMOS，具有（110）晶面取向的襯底比具有（100）晶面取向的襯底的電子遷移率要差。晶向重排可以通過改變 PMOS 晶體管排版設計（layout）或者是在標準＜100＞晶體表面進行通道方向重新排列完成。

混合取向技術（Hybrid Orientation Technology, HOT）將PMOS 做在（110）晶面襯底，NMOS 做在（100）晶面襯底上，從而在改進PMOS 空穴遷移率的同時，不損害NMOS 的電子遷移率。IBM 公司在2003年IEDM上提出利用晶圓鍵合和選擇性外延技術，得到（110）晶面上的PMOS 和（100）晶面上的NMOS，報告顯示將其應用于 90nm CMOS, PMOS 性能可以提高40%。

硅直接鍵合（Direct Silicon Bonding,DSB） 晶片（一種鍵合（100）和（110）襯底的大塊CMOS 混合型晶片）是公認的推進這一方法的候選方案。IBM 曾將（100）層的面旋轉45°并將（110）襯底的DSB 層變薄來獲得標準的（100）晶片，成功地將環形振蕩器的延遲比傳統的DSB 襯底0°（100）晶片—它鍵合到一個具有兩個硅襯底，即（100）和（110）襯底的晶片上——的結果改進了10％，并將這一成果與技術集成到一起。新發展將環形振蕩器延遲比標準（100）晶片改進了30%。這一成果可以與能達到更高進展的技術集成到一起。
