概述
ADuM7703 是一款采用集成低壓差 (LDO) 穩壓器的高性能二階 Σ-Δ 模數轉換器 (ADC)，具有基于 ADI 公司 iCoupler^?^ 技術的片內數字隔離功能，可將模擬輸入信號轉換為高速一位數據流。該器件由 4.5 V 至 20 V 電源 (V DD1 ) 供電，可接受 ±250 mV（±320 mV 滿量程）的偽差分輸入信號。偽差分輸入適合在需要電氣隔離的高電壓應用中進行并聯電壓監控。

模擬輸入由高性能模擬調制器持續采樣，并轉換為數據速率高達 21 MHz 的 1 密度數字輸出流。可以使用適當的 sinc3 數字濾波器重構原始信息，以便在 78.1 kSPS 時以 256 抽取率和 20 MHz 主時鐘實現 86 dB 的信噪比 (SNR)。串行輸入和輸出使用 5 V 或 3.3 V 電源 (V DD2 ) 運行。

串行接口采用數字隔離。高速互補金屬氧化物半導體 (CMOS) 技術與整體式變壓器技術相結合，可實現片內隔離，從而提供比光耦合器器件等替代方案更出色的性能特點。ADuM7703 器件采用 16 引腳寬體 SOIC 封裝（工作溫度范圍為 ?40°C 至 +125°C）和 8 引腳寬體 SOIC（工作溫度范圍為 ?40°C 至 +105°C）。
數據表：*附件：ADuM7703 16位隔離式Σ-Δ ADC技術手冊.pdf

應用

• 分流器電流監控
• 交流電機控制
• 電源和太陽能逆變器
• 風輪機逆變器
• 模數和光隔離器替換

特性

• 5 MHz 至 21 MHz 主時鐘輸入頻率
• 失調漂移與溫度：±0.6 μV/°C（最大值）
• SNR：86 dB（典型值）
• 16 位，無失碼
• 滿量程模擬輸入電壓范圍：±320 mV
• ENOB：14 位（典型值）
• I DD1 ：10 mA（最大值）
• 板載數字隔離器
• 工作溫度范圍
  • ?40°C 至 +125°C（16 引腳 SOIC_W）
  • ?40°C 至 +105°C（8 引腳 SOIC_IC）
• VDD1 上的工作電壓為 20 V
• 高 CMTI：150 kV/μs（最小值），VDD2 = 3.3 V
• 寬體 SOIC
  • 16 引腳 SOIC_W
  • 8 引腳 SOIC_IC，爬電距離更長
• 安全和監管審批
  • UL 認證
    • 5700 V rms 持續 1 分鐘，符合 UL 1577 標準
  • CSA 組件驗收通知 5A（申請中）
  • VDE 合規證書
    • DIN V VDE V 0884-10：VIORM = 1270 VPEAK
    • DIN V VDE V 0884-11：VIORM = 1060 V PEAK （待定）

框圖

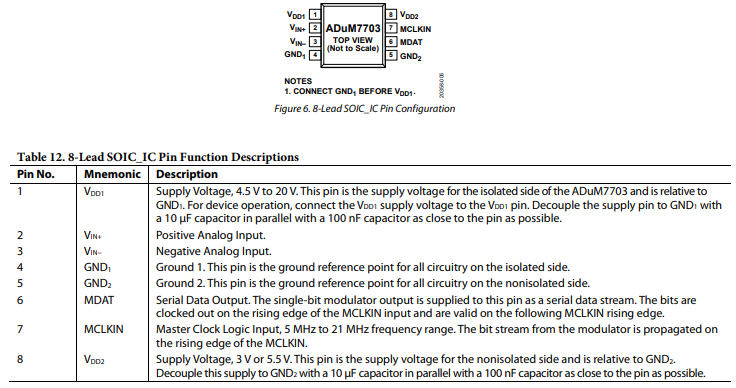

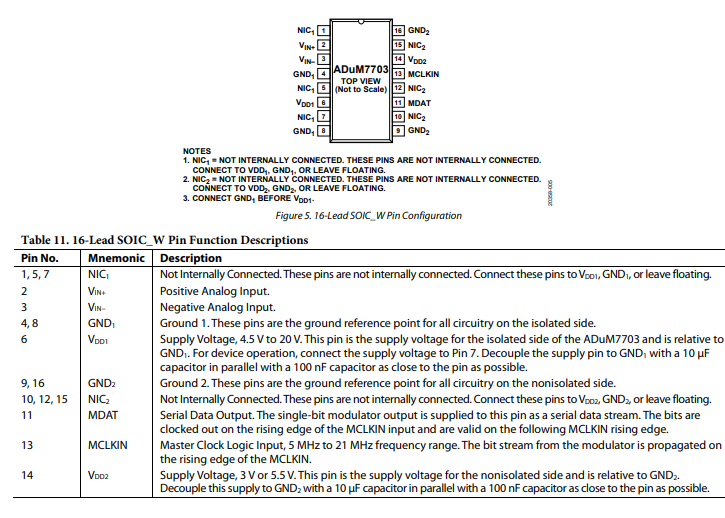

引腳配置描述

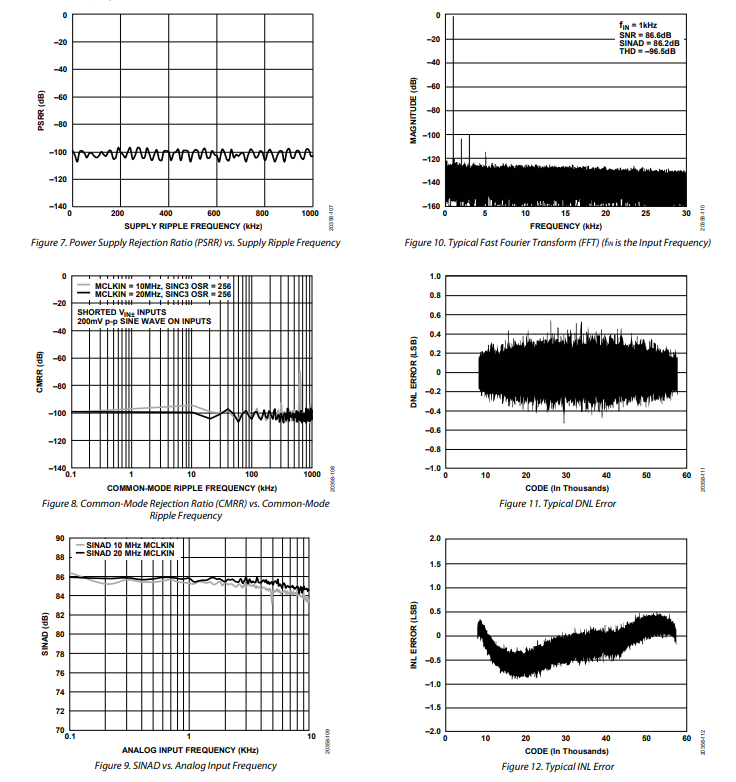

典型性能特征

工作原理

電路信息

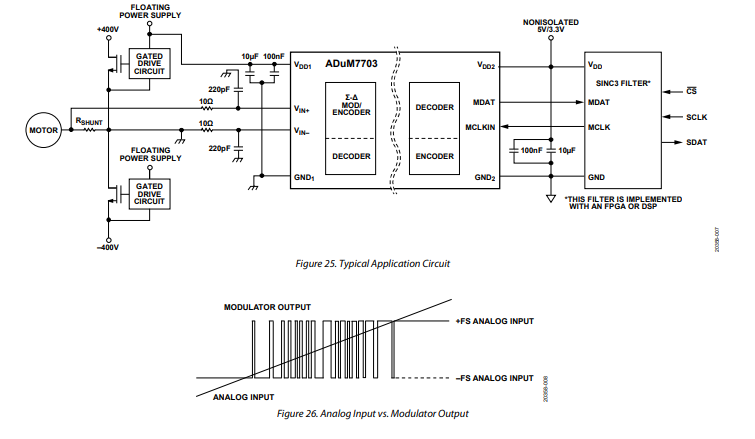

ADuM7703隔離式Σ - Δ調制器將模擬輸入信號轉換為高速（最高21 MHz）單比特數據流。調制器輸出的時間平均單比特數據流與輸入信號成正比。圖25展示了ADuM7703的典型應用電路，該電路在模擬輸入與數字輸出之間提供隔離，數字輸出隨后由數字濾波器處理以提供N位字。

模擬輸入

ADuM7703的偽差分模擬輸入通過開關電容電路實現。該電路采用二階調制器級，將輸入信號數字化為單比特輸出流。采樣時鐘（MCLKIN）為轉換過程以及ADuM7703的輸出數據流提供時鐘信號。此時鐘信號由外部提供給ADuM7703。模擬輸入信號由調制器連續采樣，并與內部電壓基準進行比較。準確表示輸入信號的數字流在轉換器輸出端出現（見圖26）。

0 mV的差分信號理想情況下會在MDAT輸出引腳產生交替的1和0的數據流。此輸出高電平占50%的時間，低電平占50%的時間。250 mV的差分輸入會產生高電平占89.06%時間的1和0數據流。 - 250 mV的差分輸入會產生高電平占10.94%時間的1和0數據流。

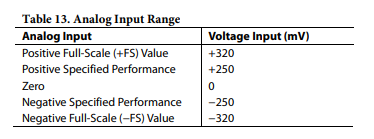

320 mV的差分輸入理想情況下會產生全為1的數據流。 - 320 mV的差分輸入理想情況下會產生全為0的數據流。ADuM7703的絕對滿量程范圍為±320 mV，規定的滿量程性能范圍為±250 mV，如表13所示。
