概述
ADuM7702 是一款高性能二階Σ-Δ 調制器,具有基于 ADI 公司iCoupler^?^ 技術的片內數字隔離功能,可將模擬輸入信號轉換為高速、一位數據流。該套件由 4.5 V 至 5.5 V 電源 (V DD1 ) 供電,可接受 ±50 mV(±64 mV 滿量程)的偽差分輸入信號。偽差分輸入適合在需要電氣隔離的高電壓應用中進行并聯電壓監控。
模擬輸入由高性能模擬調制器持續采樣,并轉換為數據速率高達 21 MHz 的 1 密度數字輸出流。可以使用適當的 sinc3 數字濾波器重構原始信息,以便在 78.1 kSPS 時以 256 抽取率和 20 MHz 主時鐘實現 86 dB 的信噪比 (SNR)。串行輸入和輸出使用 5 V 或 3 V 電源 (V DD2 ) 運行。
串行接口采用數字隔離。高速互補金屬氧化物半導體 (CMOS) 技術與整體式變壓器技術相結合,使得片內隔離能夠提供比光耦合器套件等替代方案更出色的性能特點。ADuM7702 采用 16 引腳 SOIC_W 和 8 引腳 SOIC_IC 封裝,工作溫度范圍為 ?40°C 至 +125°C。
數據表:*附件:ADUM7702 16位隔離型Σ-Δ調制器技術手冊.pdf
應用
特性
- 5 MHz 至 21 MHz 主時鐘輸入頻率
- 失調漂移與溫度:±0.25 μV/°C
- SNR:82 dB(典型值)
- 16 位,無失碼
- 滿量程模擬輸入電壓范圍:±64 mV
- ENOB:13 位(典型值)
- I
DD1:10 mA(最大值) - 板載數字隔離器
- 工作溫度范圍:?40°C 至 +125°C
- 高隔離型共模瞬變抗擾度:150 kV/μs(最小值),V
DD2= 3.3 V - 寬體 SOIC
- 16 引腳 SOIC_W
- 8 引腳 SOIC_IC,爬電距離更長
- 安全和監管審批
- CSA 元件驗收通知 5A
- VDE 合規證書
- DIN V VDE V 0884-10:VIORM = 1270 V
PEAK - DIN V VDE V 0884-11:VIORM = 1060 V
PEAK(待定)
- DIN V VDE V 0884-10:VIORM = 1270 V
框圖

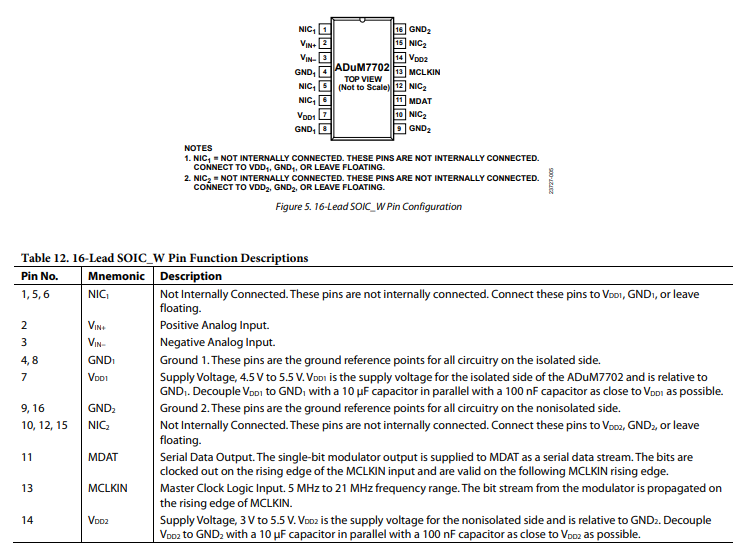

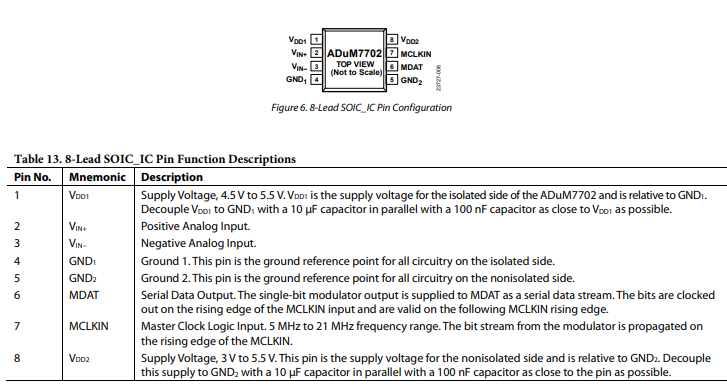

引腳配置描述

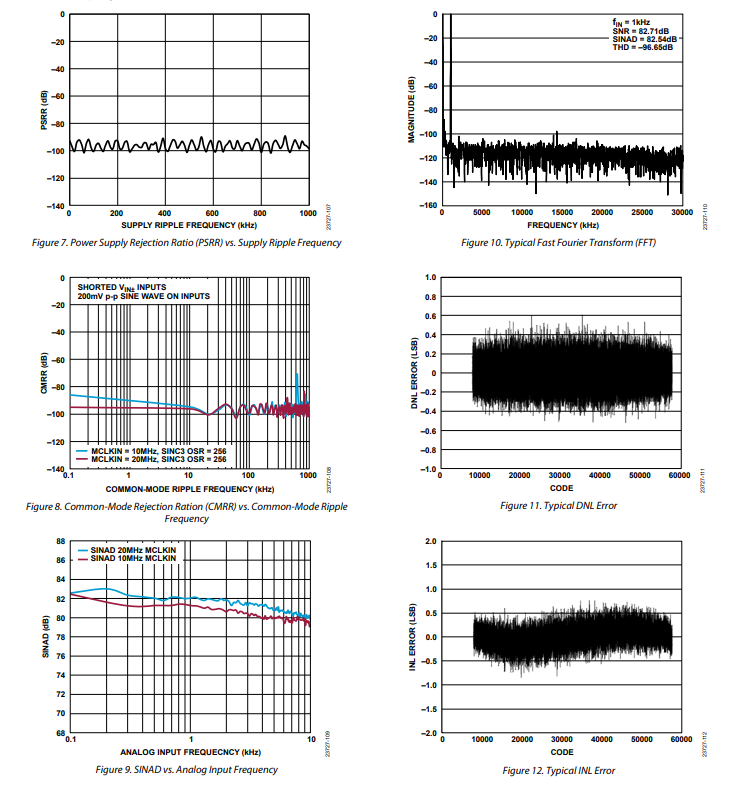

典型性能特征
電路信息

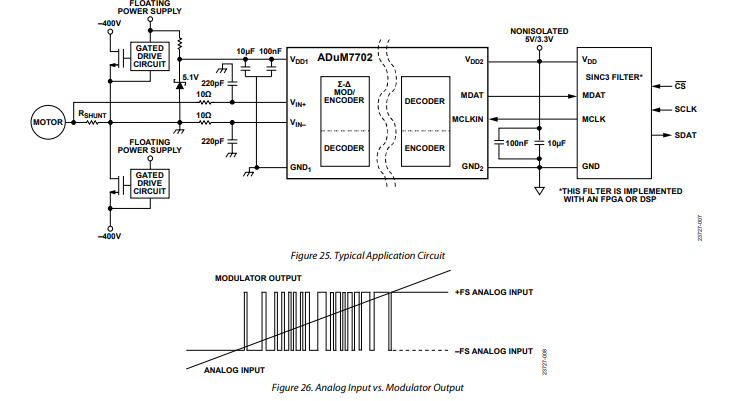

ADuM7702隔離式Σ - Δ調制器可將模擬輸入信號轉換為高速(最高21MHz)單比特數據流。調制器輸出的時間平均單比特數據與輸入信號直接成比例。圖25展示了ADuM7702的典型應用電路,該電路在模擬輸入、電流檢測電阻或分流器與數字輸出之間提供隔離,數字輸出隨后由數字濾波器處理,以生成N位字。
模擬輸入
ADuM7702的偽差分模擬輸入由開關電容電路實現。該電路采用二階調制器級,將輸入信號數字化為單比特輸出流。采樣時鐘(MCLKIN)為轉換過程以及輸出數據幀提供時鐘,此時鐘源由ADuM7702外部提供。模擬輸入信號由調制器持續采樣,并與內部電壓基準進行比較。隨時間準確表示模擬輸入的數字流會出現在轉換器輸出端(見圖26)。
0V的差分信號在MDAT輸出引腳理論上會產生1和0交替的數據流,此輸出50%的時間為高電平,50%的時間為低電平。50mV的差分輸入產生的1和0數據流中,1占89.06%的時間。-50mV的差分輸入產生的1和0數據流中,1占10.94%的時間。
64mV的差分輸入理論上產生全為1的數據流,-64mV的差分輸入理論上產生全為0的數據流。ADuM7702的絕對滿量程范圍為±64mV,規定的滿量程性能范圍為±50mV,如下表所示:
-
