TPS548B23 器件是一款小型、高效、同步降壓轉換器，具有自適應導通時間 D-CAP4 控制模式。該控制方法可在整個輸出電壓范圍內提供低的最小導通時間和快速負載瞬態響應，而無需外部補償網絡。由于不需要外部補償，因此該器件易于使用，并且需要很少的外部元件。該設備專為空間受限的數據中心應用而設計。
*附件：tps548b23.pdf

TPS548B23 器件具有差分遠程采樣、高性能集成 MOSFET 和精確的 ±1.0% 內部基準。該器件具有精確的負載和線路調節功能，以及 Eco 模式或強制連續導通模式 （FCCM）作。Pinstrap 選項允許配置過流限制、故障響應、內部或外部反饋、輸出電壓選擇、開關頻率和軟啟動時間。

內部 3.0V LDO 可通過 VCC 引腳使用外部 3.3V 至 5V 電源進行過驅動，以提高效率并降低功耗。

TPS548B23 設備是一種無鉛設備。該設備符合 RoHS 標準，無例外。

特性

• 4V 至 16V 輸入電壓范圍
• 支持 3.13V 至 5.3V 外部 VCC 偏置
• 10mΩ 和 3.3mΩ MOSFET （VVCC = 3.3V）
• 20A 連續輸出電流
• 優化的 19 引腳 WQFN-HR 封裝，可實現效率和熱性能
• TJ = –40°C 至 +125°C 時的 ±1.0% 基準 （VREF）
• 0.5V 至 5.5V 輸出電壓范圍
• 差分遠程感應
• D-CAP4 具有超快的負載階躍響應
• 支持所有陶瓷輸出電容器
• 可選擇自動跳過 Eco 模式，實現高輕載效率
• 可編程谷值電流限制
• 600kHz、800kHz、1.0MHz、1.2MHz 可選開關頻率：
• 可編程軟啟動時間
• 預偏置啟動能力
• 漏極開路電源良好輸出
• 過壓和欠壓故障保護
• 3mm × 3mm （0.4mm 引腳間距）、19 引腳 QFN 封裝
• 引腳對引腳兼容 12A TPS548A23 和 6A TPS548623

參數

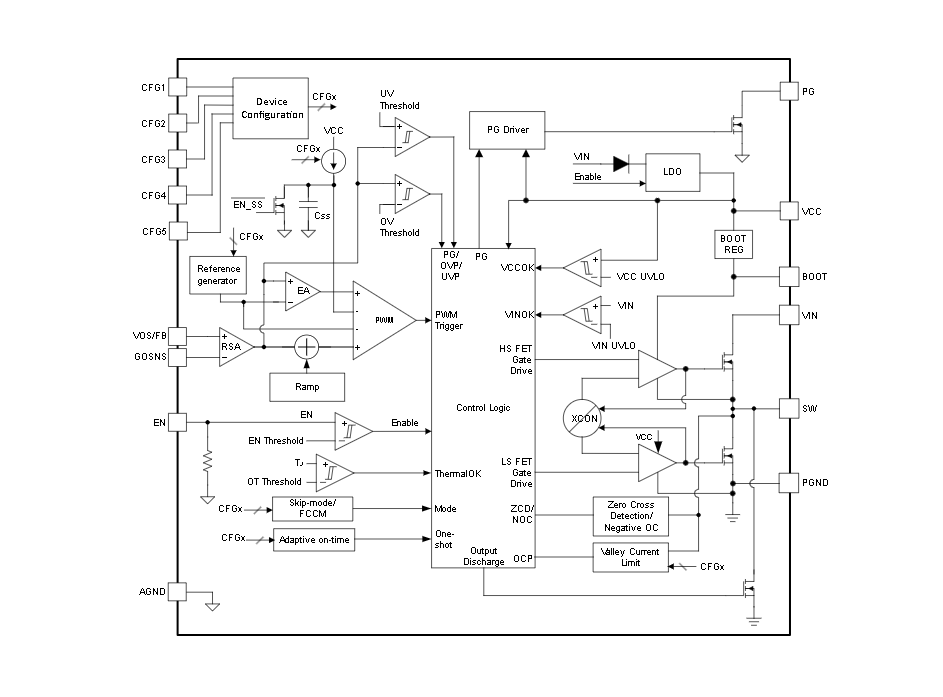

方框圖

1. 產品概述

TPS548B23 是一款高性能的同步降壓（Buck）DC/DC轉換器，專為空間受限的數據中心應用設計。該設備支持4V至16V的寬輸入電壓范圍，提供高達20A的連續輸出電流，并具有高效的D-CAP4控制模式，無需外部補償網絡。

2. 主要特性

• ?寬輸入電壓范圍?：4V至16V。
• ?高輸出電流?：連續輸出電流高達20A。
• ?高效率?：采用D-CAP4控制模式，結合自適應導通時間架構，實現高效率和快速負載瞬態響應。
• ?多模式操作?：支持強制連續導通模式（FCCM）和自動跳頻模式（PFM/Skip），以優化輕載效率。
• ?差分遠程感測?：提高輸出電壓精度和穩定性，特別是在長距離傳輸時。
• ?可編程特性?：包括輸出電壓、開關頻率、軟啟動時間等，通過引腳配置實現。
• ?過壓和欠壓保護?：保護設備免受異常電壓條件的影響。
• ?熱關斷保護?：防止設備過熱損壞。

3. 應用領域

• ?數據中心?：如機架服務器、刀片服務器和數據中心交換機。
• ?高性能計算?：需要高效電源管理的計算平臺。

4. 關鍵功能與特性

• ?D-CAP4控制模式?：無需外部補償網絡，簡化設計并提高穩定性。
• ?內部VCC LDO?：支持使用外部VCC偏置以提高效率，減少功耗。
• ?多功能引腳配置?：通過CFG1-5引腳實現多種操作模式的配置。
• ?軟啟動功能?：限制啟動時的浪涌電流，保護電源和負載。
• ?功率好（PG）輸出?：指示輸出電壓是否穩定。
• ?熱關斷和過流保護?：確保設備在異常條件下安全運行。

5. 設計指南

• ?輸出電壓設置?：通過內部或外部反饋電阻分壓器設置輸出電壓。
• ?開關頻率選擇?：根據應用需求選擇合適的開關頻率，以平衡效率和尺寸。
• ?電感選擇?：根據輸出電流和開關頻率選擇合適的電感值，以優化性能。
• ?輸出電容選擇?：確保電容值足夠大以滿足穩定性和紋波要求。
• ?布局考慮?：將功率組件（如電感、電容）靠近IC放置，以減少寄生電感和電阻。

6. 文檔與支持

• ?數據手冊?：提供詳細的電氣特性、應用信息和設計指南。
• ?應用筆記?：包含典型應用電路、組件選擇指南和布局建議。
• ?技術支持?：TI提供E2E支持論壇，方便用戶獲取技術幫助和文檔更新通知。
