概述
[ADuM340E]/[ADuM341E]/ADuM342E 是基于 ADI 公司 iCoupler^?^ 技術的四通道數字隔離器。這些隔離元件結合了高速、互補金屬氧化物半導體 (CMOS) 和背對背單片空芯變壓器技術，可提供出色的性能特性，并滿足 5Mbps 的 CISPR 32/EN 55032 B 類限制。在 5V 運行時，最大傳播延遲為 10ns，脈寬失真低于 3ns。在最大 3.0ns 時，通道匹配是緊密的。

ADuM340E/ADuM341E/ADuM342E 數據通道是獨立的，具有多種配置，耐受電壓額定值為 5.7kV RMS（參見數據手冊中的圖 26）。這些套件在 2.25V - 5.5V 之間的電源電壓（任意一端）下工作，兼容更低的電壓系統，支持跨隔離柵的電壓轉換功能。

提供兩個不同的故障安全選項，在未接入輸入電源時，輸出可轉換為預定狀態。
數據表：*附件：ADuM340E ADuM341E ADuM342E 5.7 kV 3.0 kV rms四通道數字隔離器技術手冊.pdf

應用

• 串行外設接口 (SPI)/數據轉換器隔離
• RS-485 接口和具有靈活數據速率 (CAN FD) 工業現場總線隔離的控制器局域網
• PWM 控制器信號隔離
• 通用多通道隔離

特性

• 高共模瞬變抗擾度：180kV/μs（典型值）
• 高輻射和傳導噪聲抗擾性能
• 低傳播延遲
  • 對于 5V 操作，典型值為 6.2ns（最大值為 10ns）
• 低動態功耗，1Mbps 時，為<1.65mA/通道
• 2.25V - 5.5V 電平轉換
• 5V 工作電壓下，最大保證數據速率為 150Mbps
• 高溫運行：125°C
• 安全和監管審批
  • UL 認證：5700V RMS 持續 1 分鐘，符合 UL 1577 標準
  • VDE 符合性證書（待定）
    • DIN V VDE V 0884-11 (VDE V 0884-11):2017-01
    • VIORM = 1173V 峰值
    • 10000V 加強浪涌隔離電壓
  • 符合 IEC 62368-1 和 IEC 61010-1 的 CSA 認證（待定）
  • 符合 EN 62368-1 的 TüV Süd 認證（待定）
  • GB4943.1-2022 的 CQC 認證（待定）
• ±8kV IEC 61000-4-2 ESD 跨隔離柵保護
• ±輸入/輸出引腳上的 5kV HBM ESD 保護
• 故障安全高 (E1) 或低 (E0) 選項
• 16 引腳、符合 RoHS 標準、SOIC 封裝
• 向后兼容：
  • ADuM1400/ADuM1401/ADuM1402
  • ADuM2400/ADuM2401/ADuM2402
  • ADuM140E/ADuM141E/ADuM142E
  • ADuM240E/ADuM241E/ADuM242E
• 通過 AEC-Q100 汽車應用認證

框圖

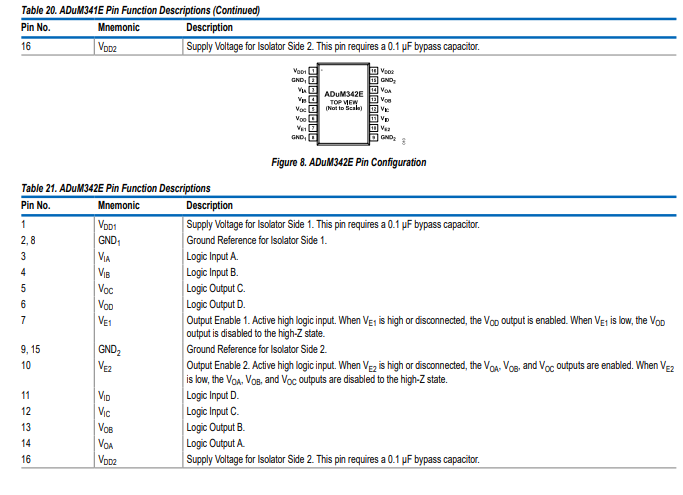

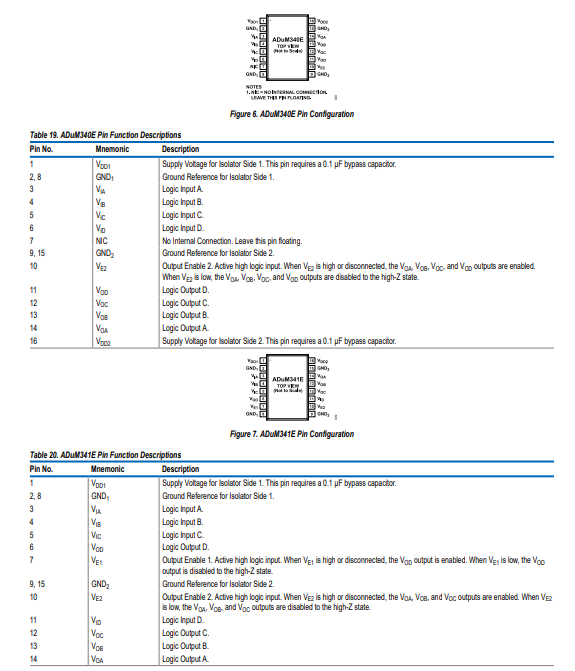

引腳配置描述

典型性能特征

工作原理

ADuM340E/ADuM341E/ADuM342E利用高頻載波，通過iCoupler芯片級變壓器線圈（由聚酰亞胺絕緣層隔開）跨越隔離柵傳輸數據。采用開關鍵控（OOK）技術和差分架構，如圖17和圖18所示，ADuM340E/ADuM341E/ADuM342E的數據傳播延遲極低，可實現高速運行。

VDD1和VDD2電源之間相互獨立。它們可以在各自指定的工作電壓范圍內的任意電壓下同時工作，也可以按任意順序工作，這使得隔離器能夠在2.5V、3.3V和5V邏輯電壓下進行數據傳輸。該架構設計用于實現高共模瞬態抗擾度（CMTI），并能有效抵御電氣噪聲和磁干擾。通過擴頻OOK載波及其他技術，可將輻射發射降至最低。

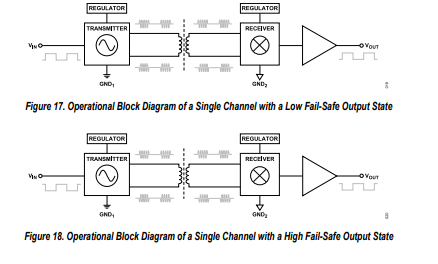

圖17展示了失效安全輸出狀態為低電平時，ADuM340E/ADuM341E/ADuM342E的波形。當輸入側關閉或不工作時，載波波形停止，低失效安全輸出狀態（ADuM340E0/ADuM341E0/ADuM342E0）會將輸出設置為低電平。對于具有高失效安全狀態的ADuM340E/ADuM341E/ADuM342E，圖18展示了輸入側關閉或不工作時的情況，此時輸入狀態為高電平，高失效安全輸出狀態（ADuM340E1/ADuM341E1/ADuM342E1）會將輸出設置為高電平。有關失效安全輸出狀態為低電平或高電平的型號編號信息，請參見圖28。
