一.硬件介紹

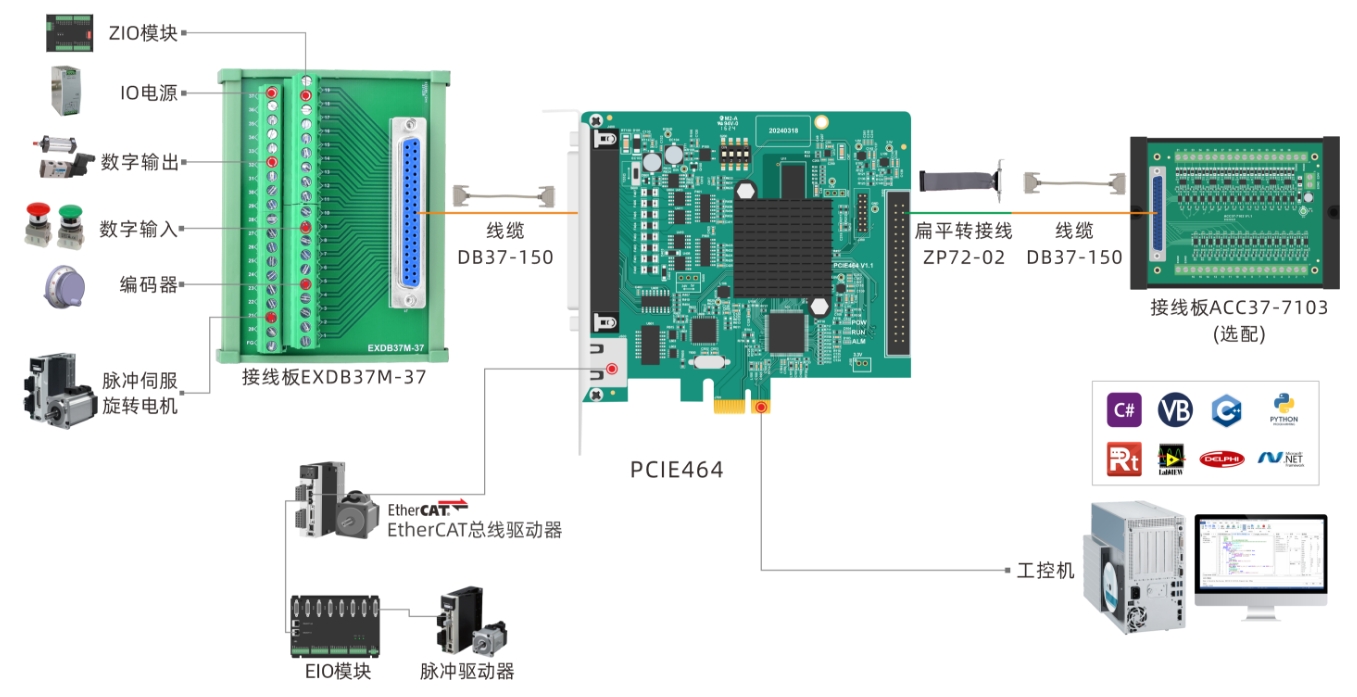

PCIE464運動控制卡是正運動推出的一款EtherCAT總線+脈沖型、PCIE接口式的運動控制卡，可選6-64軸運動控制，支持多路高速數字輸入輸出，可輕松實現多軸同步控制和高速數據傳輸。

PCIE464運動控制卡適合于多軸點位運動、插補運動、軌跡規劃、手輪控制、編碼器位置檢測、IO控制、位置鎖存等功能的應用。PCIE464運動控制卡適用于3C電子加工、檢測設備、半導體設備、SMT加工、激光加工、光通訊設備、鋰電及光伏設備、以及非標自動化設備等高速高精應用場合。

PCIE4系列控制卡的應用程序可以使用VC，VB，VS，C++，C#等軟件開發，程序運行時需要動態庫zmotion.dll，調試時可以將RTSys軟件同時連接控制器，從而方便調試、方便觀察。

更多關于PCIE464的詳情介紹，點擊“PCIE464 — 高速高精，超高實時性的PCIe EtherCAT實時運動控制卡”查看。

二.接線參考

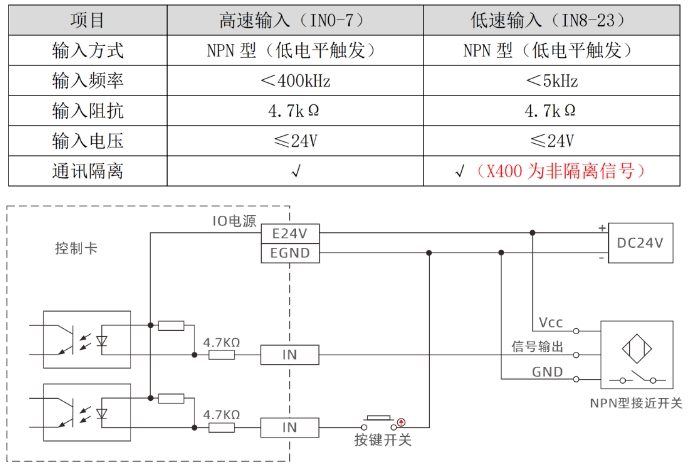

1.IN數字量輸入接口

數字輸入分布在J400（IN0-IN7）和X400（IN8-IN39）信號接口中。

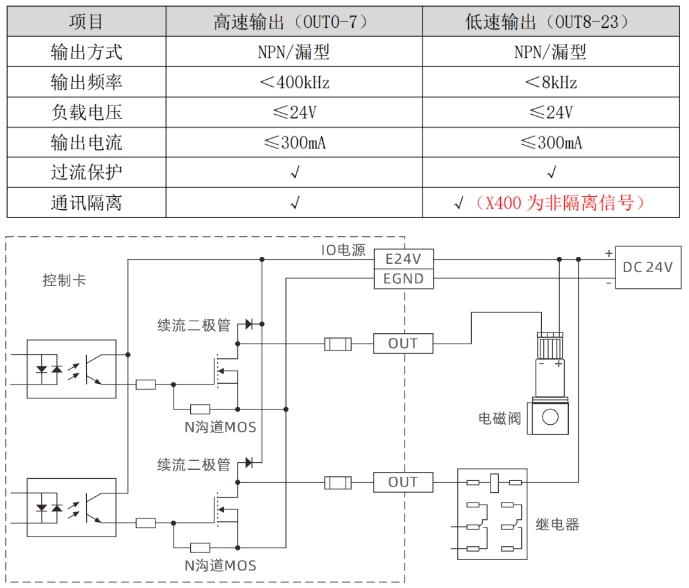

2.OUT數字量輸出接口

數字輸出分布在J400（OUT0-7）和X400（OUT8-OUT39）信號接口中。

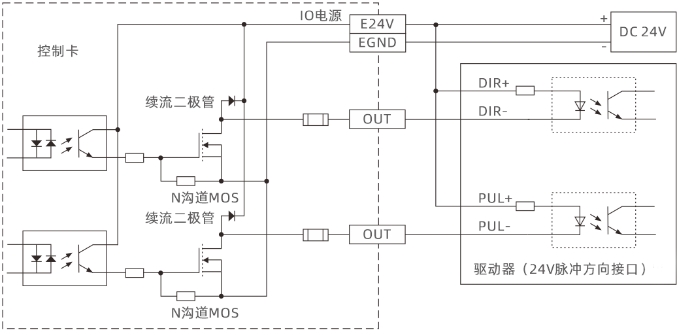

3.單端編碼器及單端脈沖接線

單端脈沖接線圖

差分脈沖接線圖

單端編碼器接線圖

差分編碼器接線圖

注：PCIE464的J400接口中有一個差分脈沖軸接口和三個單端脈沖軸接口，兩個差分編碼器接口（其中一個與差分脈沖軸接口復用，取決于固件設定）和兩個單端編碼器接口，具體引腳定義參見PCIE464硬件手冊。

三.使用運動緩沖實現同步/提前/延時開關膠

1.運動緩沖

ZMotion運動控制器具有多級的運動緩沖，并且遵循先進先出原則。當運動緩沖開啟的時候，程序在掃描識別到程序任務的第一條運動指令時，將運動指令分配到指定軸的運動緩沖區，電機開始運動，此時程序繼續向下掃描到第二條運動指令時，再往運動緩沖區中存，在不斷掃描存入運動指令的同時，從運動緩沖區中依次取出運動指令執行。

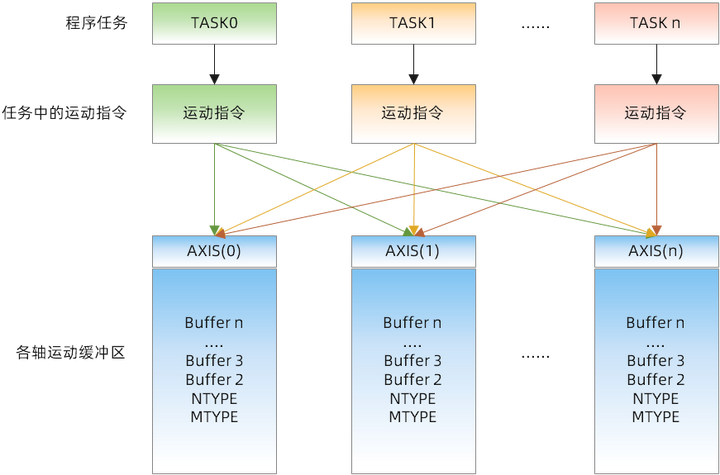

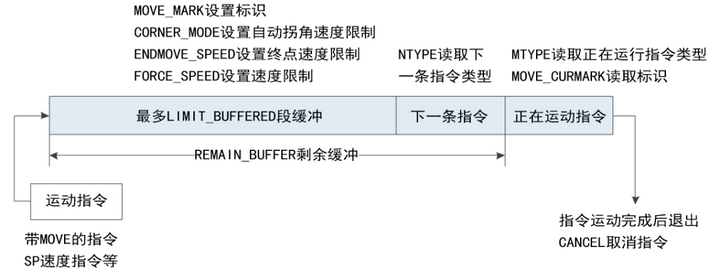

運動緩沖原理參考下圖：

①M(fèi)TYPE，NTYPE分別是當前運行的運動指令類型和MTYPE后面的第一條指令類型。

②任意一段程序的運動指令都可以進入任意軸的運動緩沖區，由軸號指定。

③每個軸的運動緩沖區都是獨立的，互不干擾。

如下圖：當運動緩沖區還有空間，運動指令就會進入運動緩沖區。然后可以通過MOVE_MARK設置標識，表示下一條要調用的運動指令的MARK標號，這個標號會和運動指令一起寫入運動緩沖。等指令執行完成后，則退出運動緩沖區，之前的下一條指令變成正在運動指令，循環往復，直到緩沖區沒有指令去執行。

緩沖多條運動指令時，為了判斷當前運動執行到哪一條，提供MOVE_MARK運動標號和MOVE_CURMARK當前運動標號指令。 MOVE_MARK運動標號每掃描一條運動指令+1。 MOVE_CURMARK指令為當前運動的標號，提示當前運動到第幾條運動指令，所有運動完成后為-1。 當前運動完成后會自動執行運動緩沖區內的下一條運動。運動指令全部執行完后，運動緩沖區為空，或者使用CANCEL/RAPIDSTOP指令清空運動緩沖區。

2.使用到的運動緩沖指令以及Basic效果演示

在點膠的應用場景中，運動控制系統需要精準調節點膠閥開閉時機與針頭運動軌跡，通過開膠延時，關膠延時，提前關膠等參數，確保膠量精準可控，滿足工藝要求。 正運動技術提供了MOVE_OP等運動緩沖中控制輸出的指令，用來實現點膠工藝中的同步/提前/延時開關膠功能。

（1）運動緩沖開關OP指令（MOVE_OP -- 緩沖輸出）

MOVE_OP指令和MOVE/MOVEABS等指令一樣屬于運動指令，屬于只操作I/O的特殊運動指令，并不會阻塞后續運動指令的執行。 MOVE_OP指令與MOVE/MOVEABS等緩沖運動指令配合時可以實現在運動過程中指定位置同步開關膠。

Basic效果演示:

BASE(0,1)	 '依次例如點膠XY軸
UNITS = 1000000,1000000
SPEED = 100,100
ACCEL = 1000,1000
DECEL = 1000,1000
MPOS = 0,0DPOS = 0,0
MERGE = 1
OP(0,OFF)
TRIGGER
MOVEABS(100,100)
'開膠點100,100
'XY走軌跡
MOVE_OP(0,ON)
MOVE(0,70)
MOVE(-100,0)
MOVE(0,-70)
MOVE(50,0)
MOVEABS(100,100)'關膠點
MOVE_OP(0,OFF)
MOVEABS(0,0)

可以看到xy插補的時候，先運動到100，100打開OP，走完一個長方形軌跡后，再到100，100的位置關閉OP。

（2）MOVE_OP精準輸出模式

實際點膠應用中有時精度要求比較高，用普通MOVEOP是比較指令位置(DPOS)滿足不了要求，這時候我們需要開啟MOVEOP精準模式。 開啟精準模式后，MOVEOP執行時會在緩沖比較編碼器位置(MPOS)到達前一條運動的目標位置再輸出。

能夠開啟精準模式的OP需要硬件支持，一般4系列有4個通道可以用于精準輸出，部分型號有8個，不同型號支持的通道數可以咨詢正運動廠家。

Basic演示:

BASE(0,1)	 '依次例如點膠XY軸
UNITS = 1000000,1000000
SPEED = 100,100
ACCEL = 1000,1000
DECEL = 1000,1000
MPOS = 0,0
DPOS = 0,0
MERGE = 1

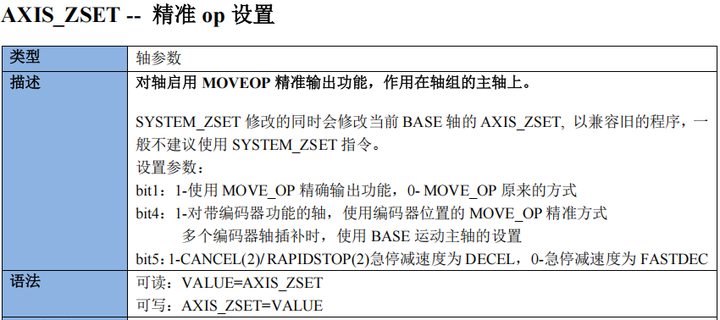

OP(0,OFF)AXIS_ZSET = 19		'主軸設置精準輸出模式
'XY走軌跡
MOVEABS(100,100)
'關膠點100，100
MOVE_OP(0,ON)
MOVEABS(300,400)
'關膠點300，400
MOVE_OP(0,OFF)

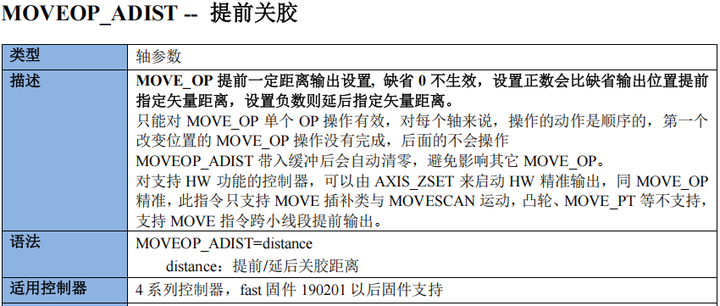

（3）使用MOVEOP_ADIST設置提前/滯后一定距離開關膠

通過設置矢量距離來控制提前滯后開關膠，設置正數會比缺省輸出位置（MOVE_OP上一條運動指令的目標位置）提前指定矢量距離，設置負數則延后指定矢量距離。可以由AXIS_ZSET來啟動精準輸出，同MOVE_OP精準，比較反饋位置。

Basic效果演示:

BASE(0,1)	 '依次例如點膠XY軸
UNITS = 1000000,1000000
SPEED = 100,100
ACCEL = 1000,1000
DECEL = 1000,1000
MPOS = 0,0
DPOS = 0,0
MERGE = 1
OP(0,OFF)
TRIGGER
MOVEABS(100,100)
'開膠點100,100
'XY走軌跡
MOVEOP_ADIST = －50	'滯后50mm打開
MOVE_OP(0,ON)
MOVEOP_ADIST = 0
MOVE_OP(1,ON)
MOVE(0,70)
MOVE(-100,0)
MOVE(0,-70)
MOVE(50,0)
MOVEABS(100,100)
'關膠點
MOVEOP_ADIST = 50	'提前50mm關閉
MOVE_OP(0,OFF)
MOVEOP_ADIST = 0
MOVE_OP(1,OFF)
MOVEABS(0,0)

設置OP1開關不做提前延后設置與OP0進行對比，可以看到OP0根據程序設置滯后50mm打開，提前50mm關閉了。

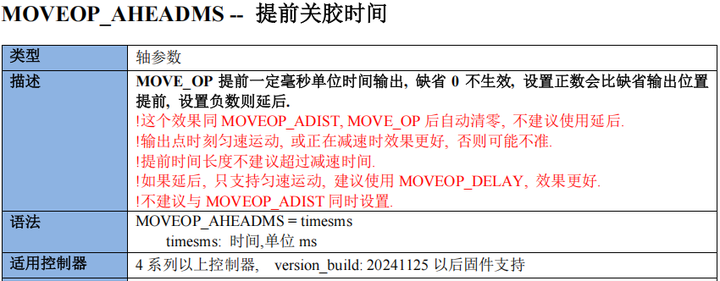

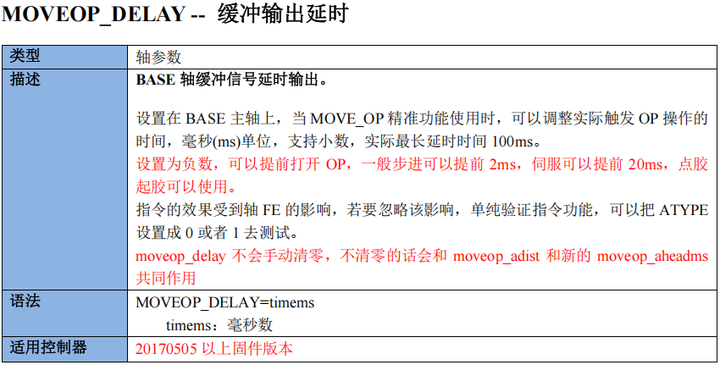

（4）使用MOVEOP_AHEADMS設置提前開關膠時間和MOVEOP_DELAY設置延后開關膠時間

注意MOVEOP_DELAY指令的效果受到軸FE的影響，若要忽略該影響，單純驗證指令功能，可以把ATYPE設置成0或者1去測試。

Basic效果演示:

BASE(0,1)	 '依次例如點膠XY軸
UNITS = 1000000,1000000
SPEED = 100,100
ACCEL = 1000,1000
DECEL = 1000,1000
MPOS = 0,0
DPOS = 0,0
MERGE = 1
AXIS_ZSET = 19		'主軸設置精準輸出模式
OP(0,OFF)
TRIGGER
MOVEABS(100,100)
'開膠點100,100
'XY走軌跡
MOVEOP_DELAY = 100	'滯后50ms打開
MOVEOP_AHEADMS = 0
MOVE_OP(0,ON)
MOVEOP_DELAY = 0
MOVEOP_AHEADMS = 0
MOVE_OP(1,ON)		'OP1對比
MOVE(0,70)
MOVE(-100,0)
MOVE(0,-70)
MOVE(50,0)
MOVEABS(100,100)
'關膠點
MOVEOP_DELAY = 0
MOVEOP_AHEADMS = 100	'提前50ms打開
MOVE_OP(0,OFF)
MOVEOP_DELAY = 0
MOVEOP_AHEADMS = 0
MOVE_OP(1,OFF)		'OP1對比
MOVEABS(0,0)

同樣設置OP1開關不做提前延后設置與OP0進行對比，可以看到OP0根據程序設置滯后100ms打開，提前100ms關閉了。

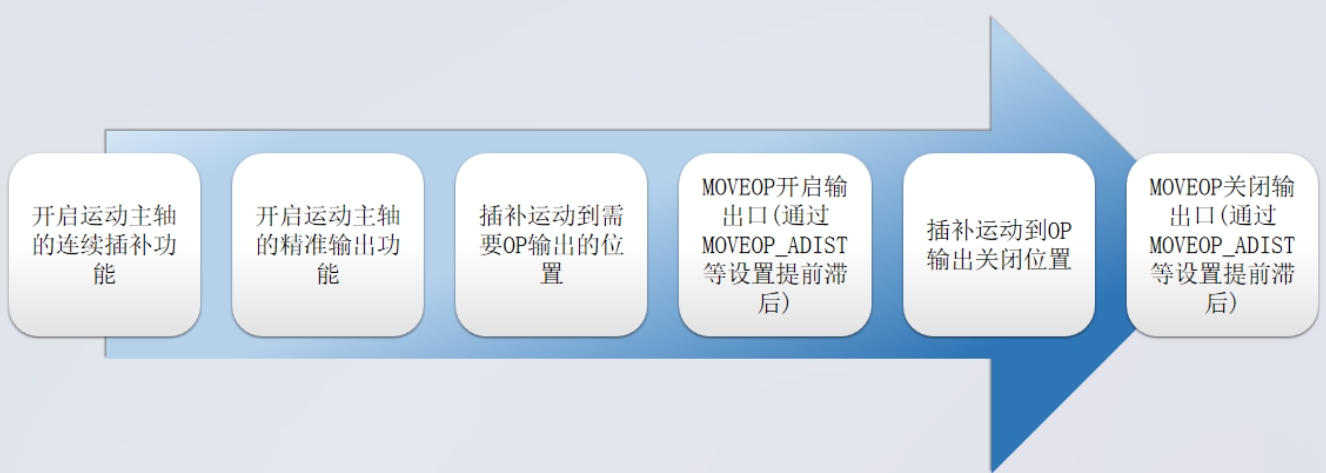

3.流程總結

四.C#編程進行運動控制項目開發

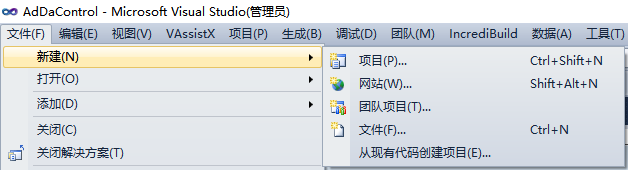

1.在VS2010菜單“文件”→“新建”→“項目”，啟動創建項目向?qū)А?/p>

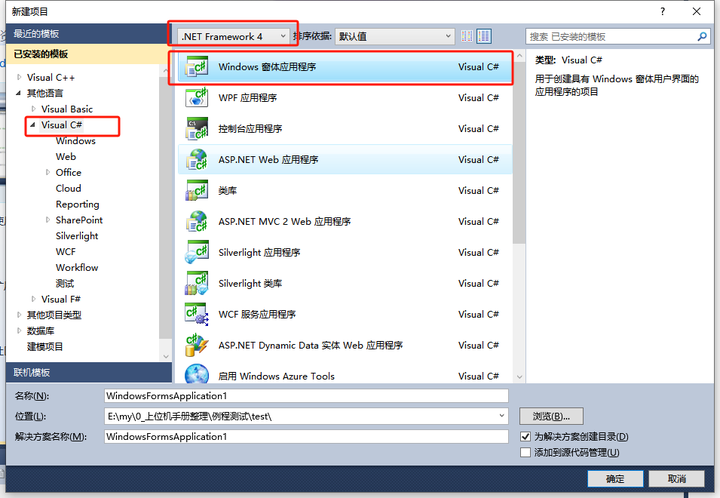

2.選擇開發語言為“Visual C#”和.NET Framework 4以及Windows窗體應用程序。

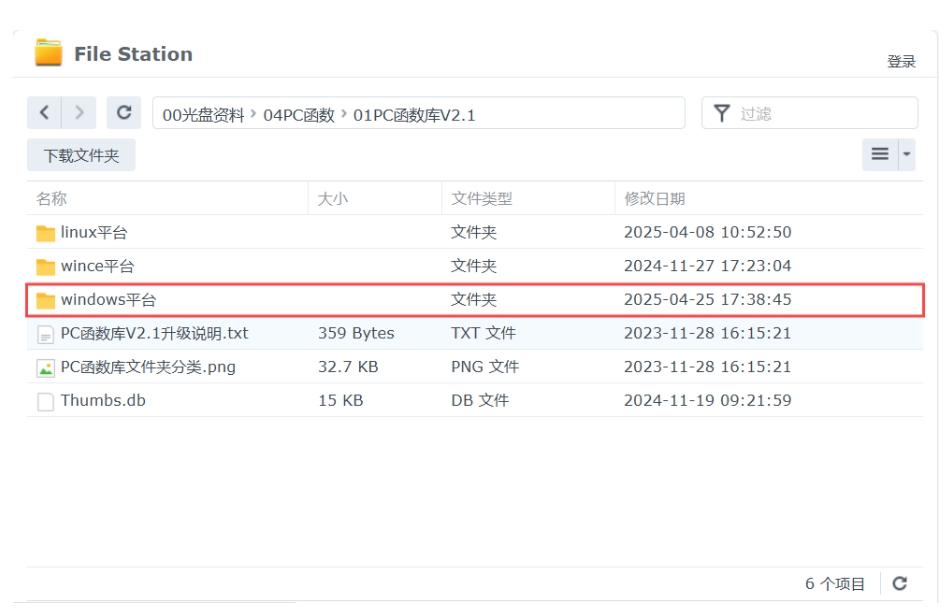

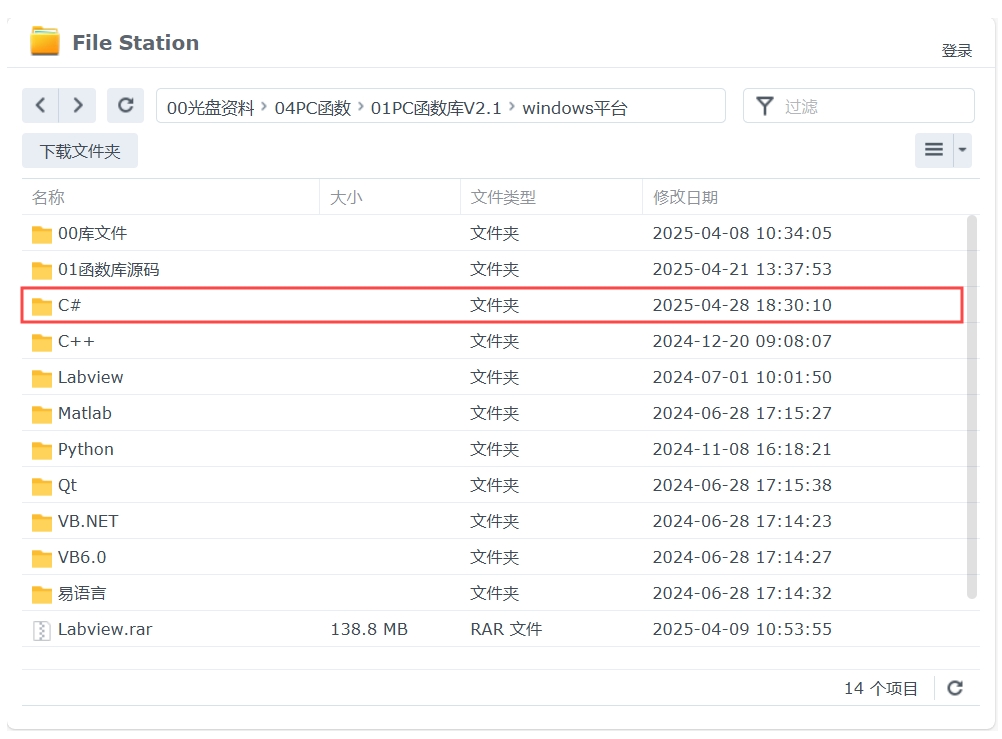

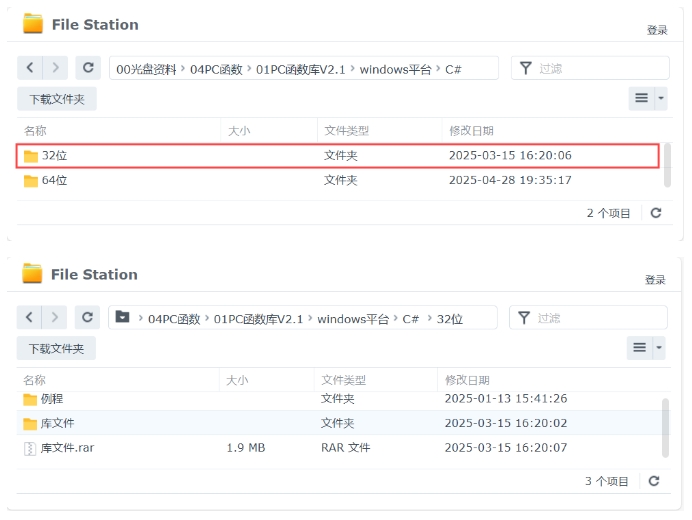

3.找到廠家提供的光盤資料里面的C#函數庫，路徑如下（32位庫為例）。

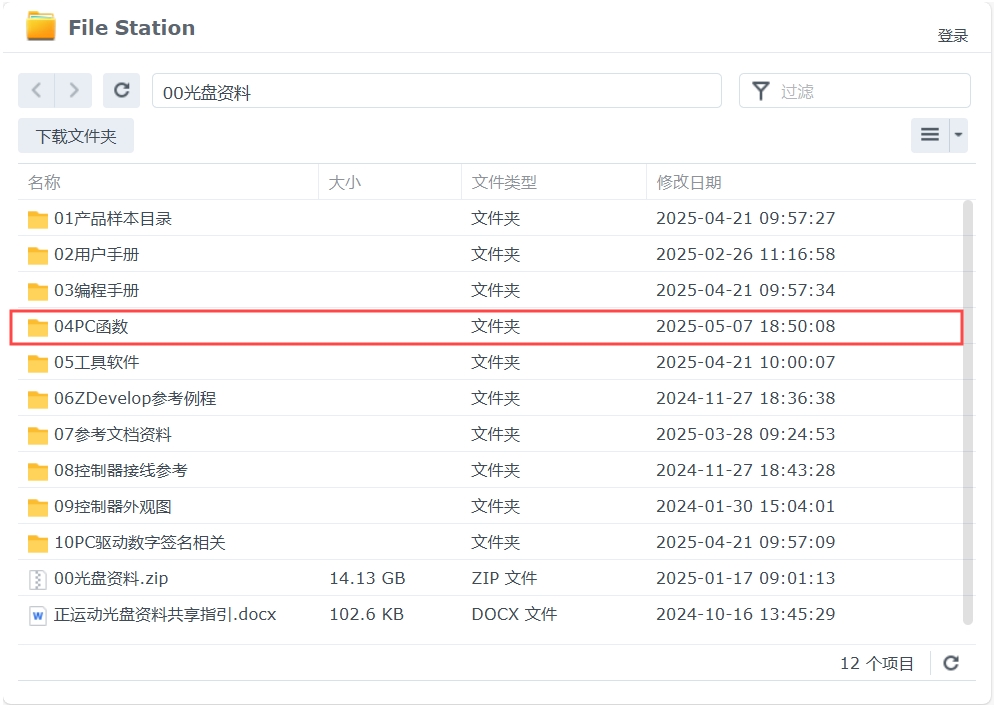

（1）進入廠商提供的光盤資料找到“04PC函數”文件夾，并點擊進入。

（2）選擇“01PC函數庫2.1”文件夾。

（3）選擇“Windows平臺”文件夾。

（4）選擇“C#”文件夾。

（5）根據需要選擇對應的函數庫，這里選擇32位庫。

4.將廠商提供的C#的庫文件以及相關文件復制到新建的項目中。

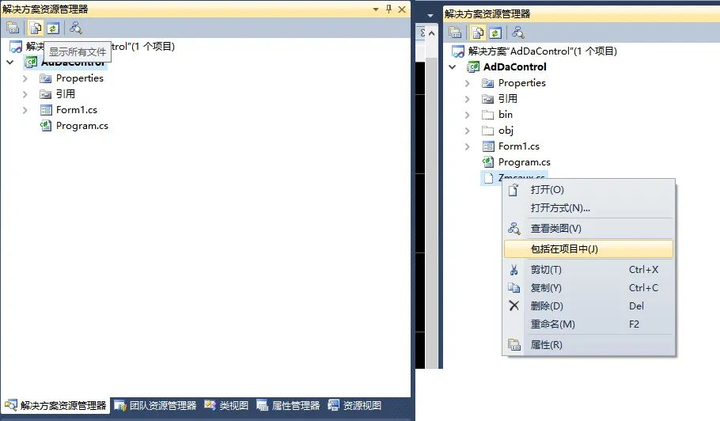

（1）將zmcaux.cs文件復制到新建的項目里面中。

（2）將zauxdll.dll和zmotion.dll文件放入bindebug文件夾中。

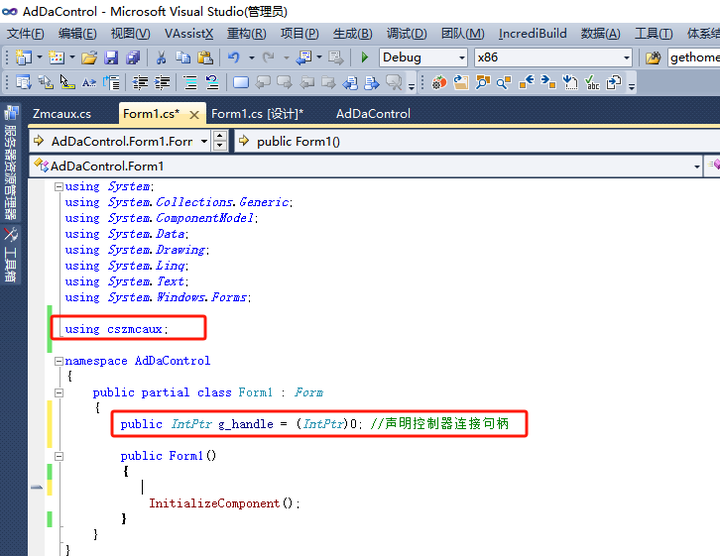

5.雙擊Form1.cs里面的Form1，出現代碼編輯界面，在文件開頭寫入using cszmcaux，并聲明控制器句柄g_handle。

6.至此，項目新建完成，可進行C#項目開發。

五.相關PC函數

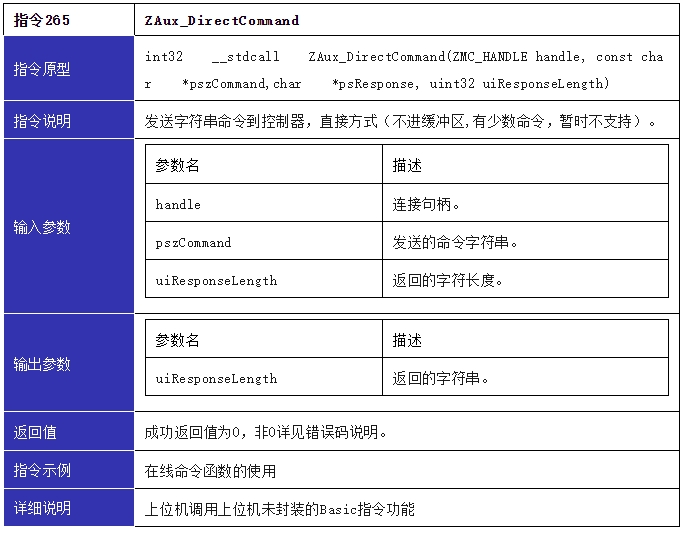

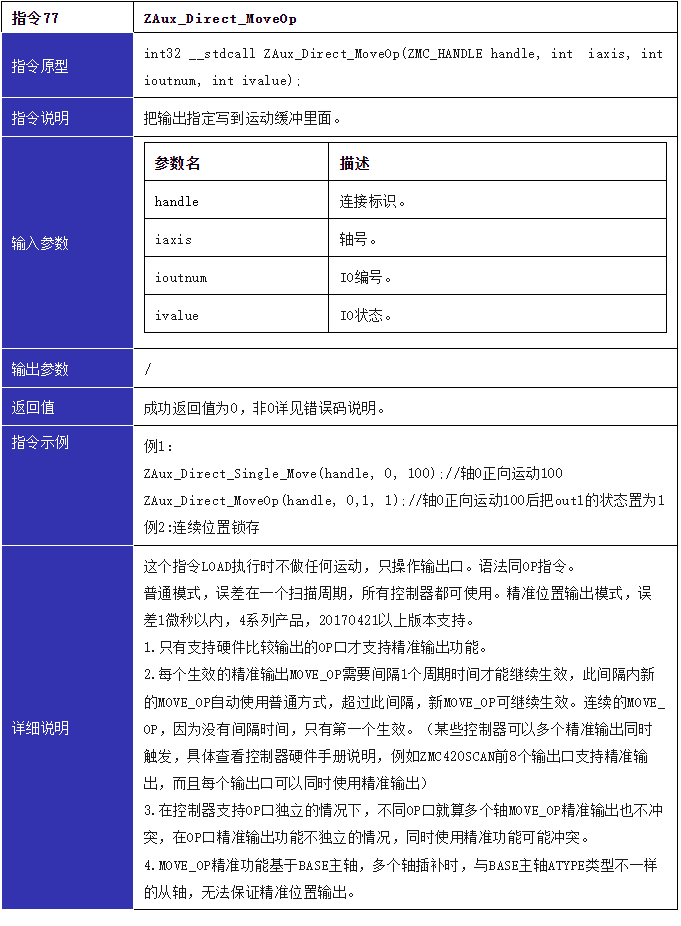

由于函數庫未封裝對應MOVEOP_ADIST / MOVEOP_AHEADMS / MOVEOP_DELAY的函數，所以需要用ZAux_DirectCommand來發送對應Basic指令。

C#主體代碼:

privatevoidauto_move()
{
  ThreadFlag =true;
  zmcaux.ZAux_Direct_SetSpeed(g_handle,0, Convert.ToSingle(C_AutoSpeed.Text));
  zmcaux.ZAux_Direct_SetAccel(g_handle,0, Convert.ToSingle(C_AutoAccel.Text));
  zmcaux.ZAux_Direct_SetDecel(g_handle,0, Convert.ToSingle(C_AutoDecel.Text));
 stringcmdbuff ="AXIS_ZSET(0) = 19 ";
  UInt32 uiResponseLength =2048;
  StringBuilder psResponse =newStringBuilder((Int32)uiResponseLength);
  Int32 iresult = zmcaux.ZAux_DirectCommand(g_handle, cmdbuff, psResponse, uiResponseLength);   //設置主軸開啟精準輸出模式
  zmcaux.ZAux_Direct_MoveAbs(g_handle,2,newint[] {0,1},newfloat[] {0,0});//走到零位
 while(true)
  {
   if(checkFrameAxisIdleState() ==true)break;
  }
  zmcaux.ZAux_Trigger(g_handle);
 //相對運動走軌跡
  zmcaux.ZAux_Direct_Move(g_handle,2,newint[] {0,1},newfloat[] {0,-35});    //走到開膠點
  cmdbuff ="MOVEOP_DELAY = 0";
  iresult = zmcaux.ZAux_DirectCommand(g_handle, cmdbuff, psResponse, uiResponseLength);
 if(!ifTimeControl)    //距離控制
  {
    cmdbuff ="MOVEOP_ADIST = "+ C_OpenDis.Text;
    iresult = zmcaux.ZAux_DirectCommand(g_handle, cmdbuff, psResponse, uiResponseLength);
  }
 else
  {
   if(Convert.ToSingle(C_OpenTime.Text) >0)  //提前
    {
      cmdbuff ="MOVEOP_AHEADMS = "+ C_OpenTime.Text;
      iresult = zmcaux.ZAux_DirectCommand(g_handle, cmdbuff, psResponse, uiResponseLength);
    }
   else  //滯后
    {
     stringT_Value = (-Convert.ToSingle(C_OpenTime.Text)).ToString(); //moveop_delay滯后需要正值
      cmdbuff ="MOVEOP_DELAY = "+ T_Value;
      iresult = zmcaux.ZAux_DirectCommand(g_handle, cmdbuff, psResponse, uiResponseLength);
    }
  }
  zmcaux.ZAux_Direct_MoveOp(g_handle,0,0,1);
 //測試走點膠軌跡
  zmcaux.ZAux_Direct_Move(g_handle,2,newint[] {0,1},newfloat[] {50,0});
 //iresult = zmcaux.ZAux_Direct_MSpherical(g_handle, virAxisList.Length, virAxisList, 0, 100, 0, 50, 50, 0, mSphericalMode, 5, 90);
  zmcaux.ZAux_Direct_Move(g_handle,2,newint[] {0,1},newfloat[] {0,70});
 //iresult = zmcaux.ZAux_Direct_MSpherical(g_handle, virAxisList.Length, virAxisList, 0, -100, 0, -50, -50, 0, mSphericalMode, 5, 90);
  zmcaux.ZAux_Direct_Move(g_handle,2,newint[] {0,1},newfloat[] {-100,0});
  zmcaux.ZAux_Direct_Move(g_handle,2,newint[] {0,1},newfloat[] {0,-70});
  zmcaux.ZAux_Direct_Move(g_handle,2,newint[] {0,1},newfloat[] {50,0});  //走到關膠點
 //zmcaux.ZAux_Direct_Move(g_handle, 2, new int[] { 0, 1 }, new float[] { 0, 35 });     //走到關膠點
  cmdbuff ="MOVEOP_DELAY = 0";
  iresult = zmcaux.ZAux_DirectCommand(g_handle, cmdbuff, psResponse, uiResponseLength);
 if(!ifTimeControl)    //距離控制
  {
    cmdbuff ="MOVEOP_ADIST = "+ C_CloseDis.Text;
    iresult = zmcaux.ZAux_DirectCommand(g_handle, cmdbuff, psResponse, uiResponseLength);
  }
 else
  {
   if(Convert.ToSingle(C_CloseTime.Text) >0)  //提前
    {
      cmdbuff ="MOVEOP_AHEADMS = "+ C_CloseTime.Text;
      iresult = zmcaux.ZAux_DirectCommand(g_handle, cmdbuff, psResponse, uiResponseLength);
    }
   else  //滯后
    {
     stringT_Value = (-Convert.ToSingle(C_CloseTime.Text)).ToString(); //moveop_delay滯后需要正值
      cmdbuff ="MOVEOP_DELAY = "+ T_Value;
      iresult = zmcaux.ZAux_DirectCommand(g_handle, cmdbuff, psResponse, uiResponseLength);
    }
  }
  zmcaux.ZAux_Direct_MoveOp(g_handle,0,0,0);
  zmcaux.ZAux_Direct_MoveAbs(g_handle,2,newint[] {0,1},newfloat[] {0,0});    //走到零位
}

六.效果演示

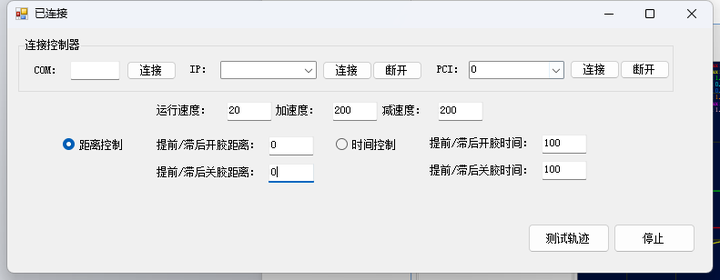

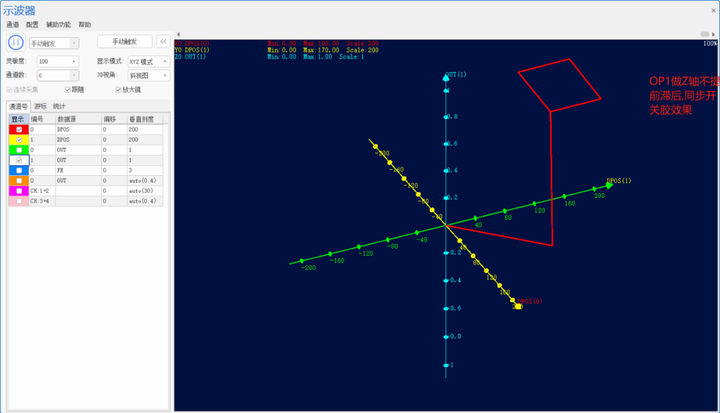

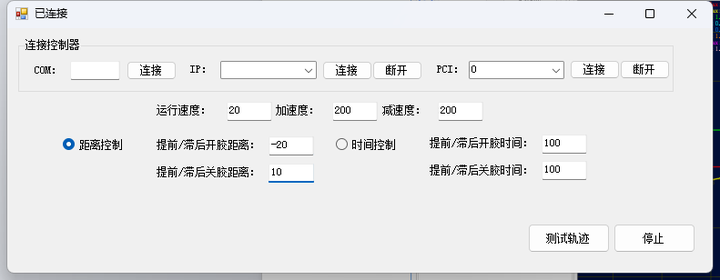

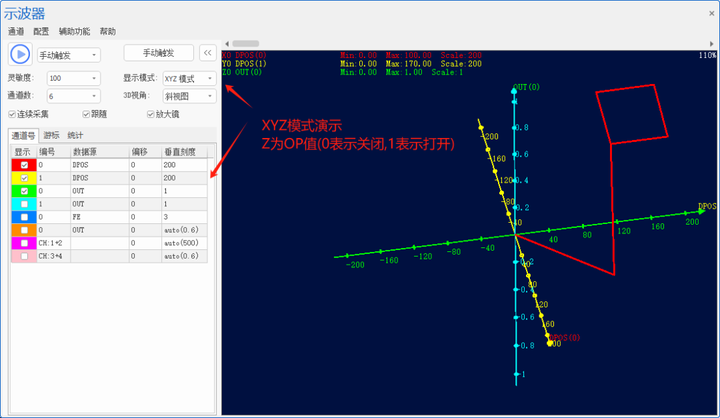

下面以C#代碼跑測試和RTSys示波器抓取波形分析。

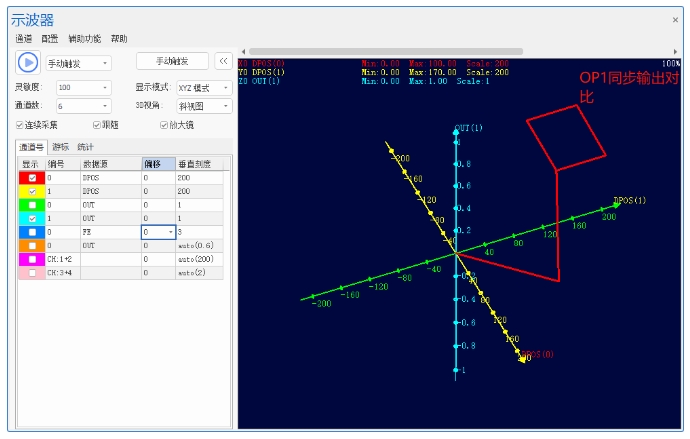

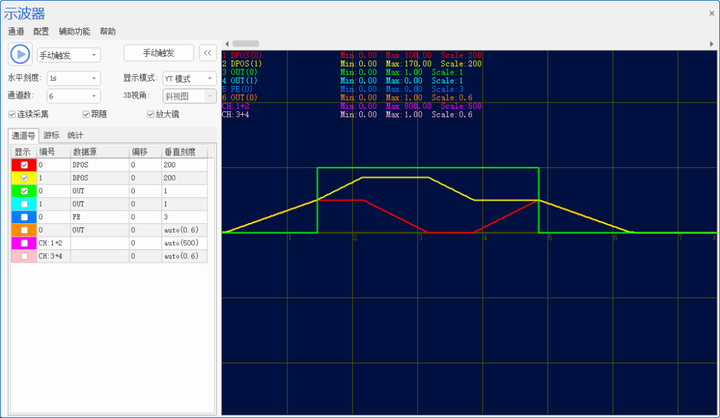

1.同步輸出效果:

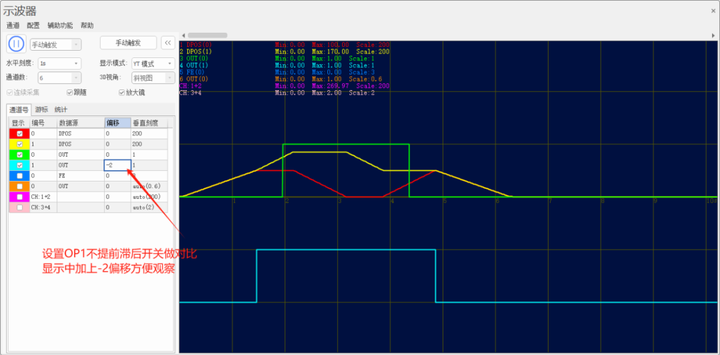

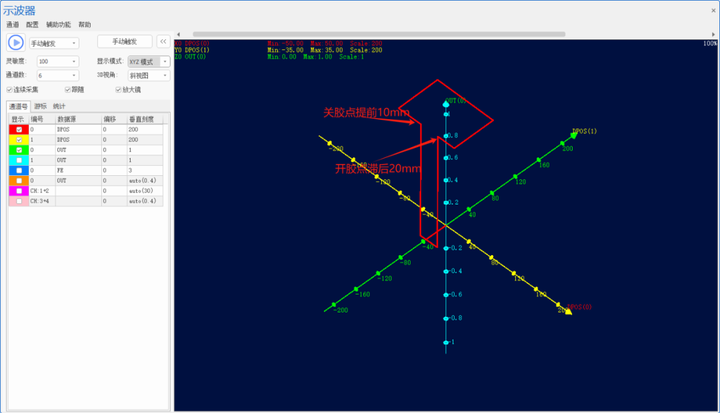

2.距離控制提前滯后輸出效果:

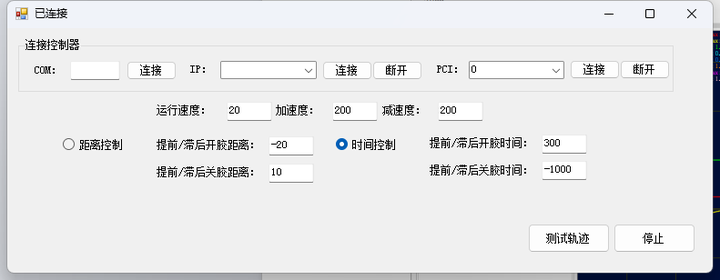

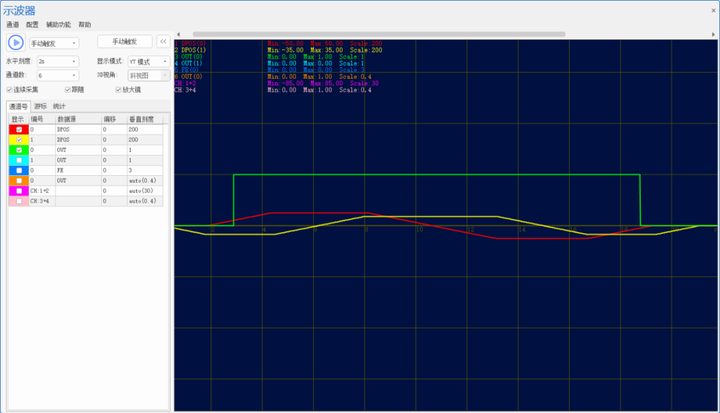

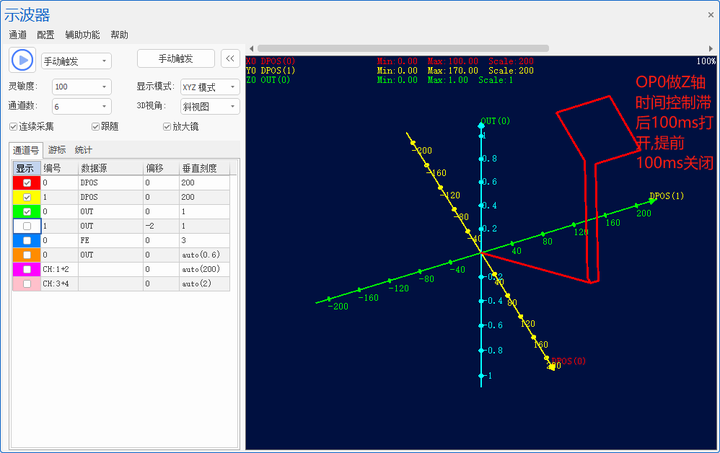

3.時間控制提前滯后效果:

視頻講解可點擊→“PCIe EtherCAT實時運動控制卡PCIE464點膠工藝中的同步提前延時開關膠”查看。

完整代碼獲取地址

▼

本次，正運動技術PCIe EtherCAT實時運動控制卡PCIE464點膠工藝中的同步/提前/延時開關膠，就分享到這里。
