      Analog Devices Inc. AD5766/AD5767 16位/12位電壓輸出denseDAC數據手冊

      科技觀察員 ? 2025-05-29 10:10 ? 次閱讀

      Analog Devices AD5766/AD5767 16位/12位電壓輸出denseDAC可從外部2.5V基準電壓源生成數個輸出電壓范圍。根據所選的電壓范圍，可以調節輸出范圍的中點。AD5766/AD5767電壓輸出denseDAC的最低輸出電壓為?20V，最高輸出電壓為+14V。借助輸出緩沖器，AD5766/AD5767器件可吸收或提供高達20mA電流。16個通道中的每個通道都可用集成式輸出電壓多路復用器進行監控。可以通過專用抖動引腳將低頻信號疊加到每個DAC輸出。借助這些專用抖動引腳，可以最大限度減少所需的外部元件數量，從而簡化系統設計。外部元件的減少使AD5766/AD5767非常適用于磷化銦Mach Zehnder調制器 (InP MZM) 偏置應用。

      數據手冊：*附件：Analog Devices Inc. AD5766和AD5767 16位和12位電壓輸出denseDAC數據手冊.pdf

      特性

      • 完整的16通道、12位/16位DAC
      • 8個軟件可編程輸出范圍：?20V至0V、?16V至0V、?10V至0V、?10V至+6V、?12V至+14V、?16V至+10V、±5V和±10V
      • 集成DAC輸出緩沖器，具有±20mA輸出電流能力
      • 4mm × 4mm WLCSP封裝和40引腳LFCSP封裝
      • 集成式基準緩沖器
      • 2個抖動信號輸入引腳
      • 通道監控多路復用器
      • 1.8V邏輯兼容
      • 溫度范圍：-40°C至+105°C

      應用

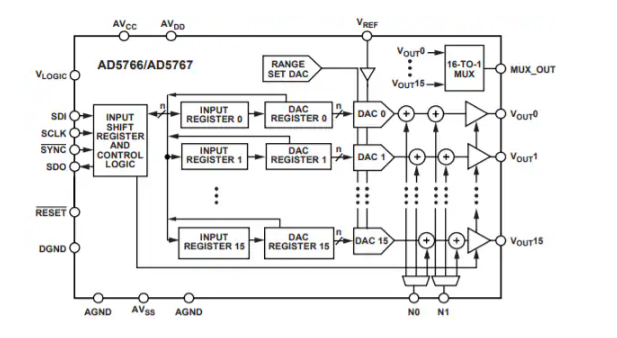

      功能框圖
