概述
ADM2482E/ADM2487E均為隔離數據收發器，提供±15 kV ESD保護，適用于多點傳輸線路的高速、半雙工或全雙工通信。在半雙工模式下，發射器輸出與接收器輸入共用同一傳輸線路。發射器輸出引腳Y和Z分別在外部與接收器輸入引腳A和B相連。這些器件針對平衡傳輸線路而設計，符合TIA/EIA-485-A-98和ISO 8482:1987(E)標準。上述器件采用ADI公司的iCoupler? 技術，將3通道隔離器、三態差分線路驅動器和差分輸入接收器集成于單封裝中。片內振蕩器輸出一對方波，以驅動外部變壓器提供隔離電源。器件邏輯端可以采用5 V或3.3 V電源供電，總線端則采用3.3 V隔離電源供電。

ADM2482E/ADM2487E的驅動器具有高電平有效使能特性，接收器則具有低電平有效使能特性。當驅動器使能信號為低電平時，驅動器輸出進入高阻抗狀態。當接收器使能信號為高電平時，接收器輸出進入高阻抗狀態。

該器件具有限流和熱關斷特性，可防止發生輸出短路以及總線競爭導致功耗過大的情況。該器件的額定溫度范圍為?40°C至+85°C工業溫度范圍，提供16引腳、寬體SOIC封裝。
數據表：*附件：ADM2482E ADM2487E 2.5 kV信號隔離、ESD保護、全 半雙工RS-485收發器，內置變壓器驅動器(500 kbps)技術手冊.pdf

應用

• 隔離式RS-485/RS-422接口
• 工業現場網絡
• 多點數據傳輸系統

特性

• 隔離RS-485/RS-422收發器，可配置為半雙工或全雙工
• 集成可驅動外部變壓器的振蕩器
• RS-485輸入/輸出引腳提供±15 kV ESD保護
• 符合TIA/EIA-485-A-98和ISO 8482:1987(E)標準
• 數據速率：500 kbps
• 工作電壓(V DD1 ) ：5 V或3.3 V
• 256個總線節點
• 真故障保護接收器輸入
• 安全和法規認證
  -UL認證1分鐘2500 V rms，符合UL 1577標準
  -符合VDE標準證書
  -DIN VVDE V 0884-10 (VDE V 0884-10):2006-12
  -V = 560 V峰值
• 熱關斷保護
• 工作溫度范圍：?40°C至+85°C
• 16引腳寬體SOIC封裝

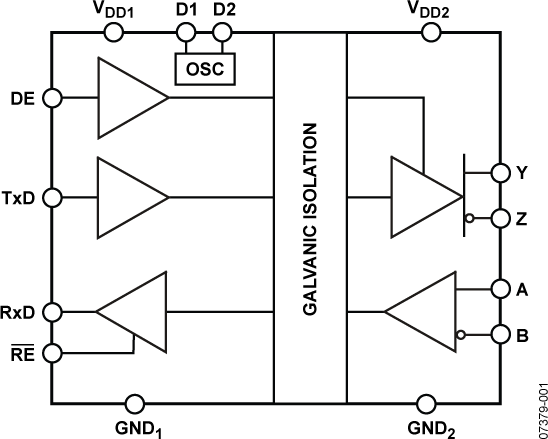

框圖

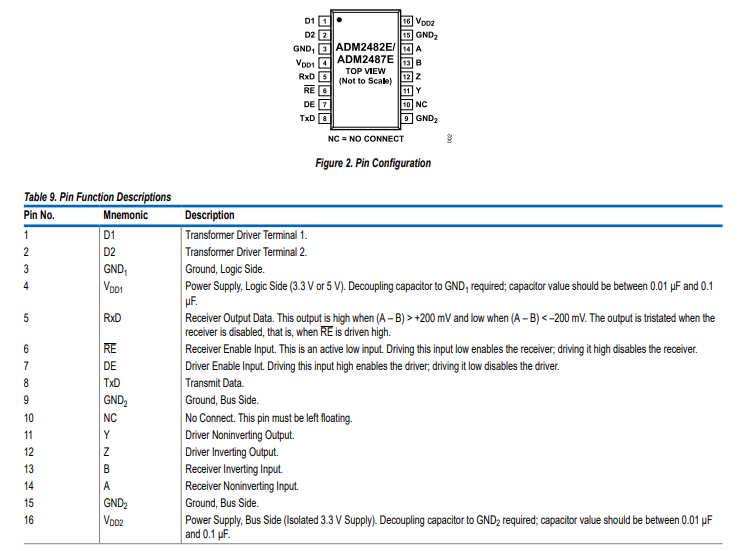

引腳配置描述

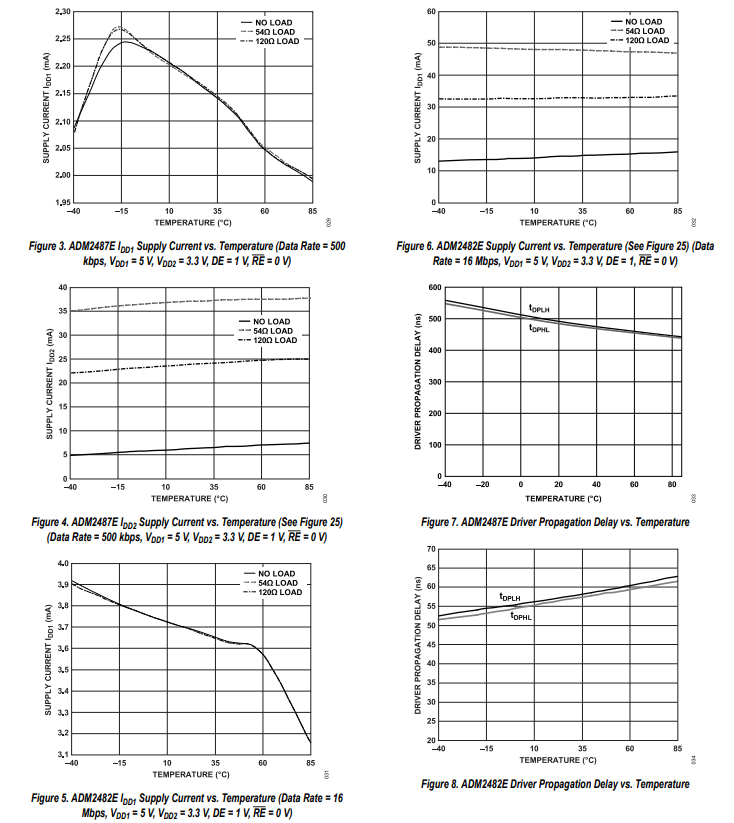

典型性能特征

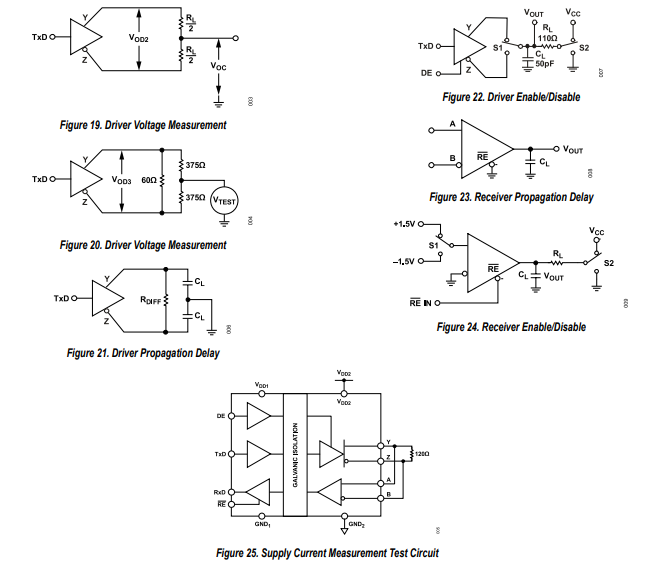

測試電路

電路說明

電氣隔離

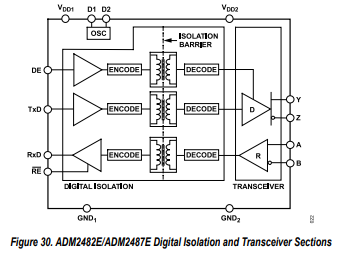

在ADM2482E/ADM2487E中，電氣隔離在接口的邏輯側實現。因此，該器件主要有兩個部分：數字隔離部分和收發器部分（見圖30）。驅動器輸入（連接到TxD和DE引腳，以邏輯地GND1為參考）通過隔離柵耦合到收發器部分（以隔離地GND2為參考）。類似地，收發器輸出（以收發器部分的隔離地為參考）通過隔離柵耦合，在以邏輯地為參考的RxD引腳呈現。

iCoupler技術

ADM2482E/ADM2487E利用iCoupler技術跨越隔離柵傳輸數字信號。該技術使用芯片級變壓器繞組，以磁耦合方式將數字信號從隔離柵的一側傳輸?shù)搅硪粋?cè)。數字輸入被編碼為可在初級變壓器繞組中激發的波形。在次級繞組中，感應波形被解碼為原始傳輸?shù)亩M制值。

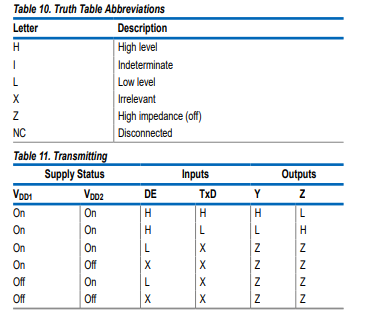

輸入處的正、負邏輯跳變會產生窄脈沖（約1ns），這些脈沖通過變壓器發送到解碼器。解碼器對脈沖敏感，因此會通過脈沖使輸出引腳置位或復位，以此指示輸入邏輯跳變。如果輸入處的邏輯跳變間隔超過1μs，就會發送周期性刷新脈沖，以確保輸出的正確性。如果解碼器在超過5μs的時間內未接收到內部脈沖，就意味著輸入被斷電或未連接，此時輸出將被強制設置為默認狀態（見表10）。
