LMR51403 是一款寬 VIN、易于使用的同步降壓轉換器，能夠驅動高達 300mA 的負載電流。該器件具有 4V 至 42V 的寬輸入范圍，專為各種工業應用而設計，適用于非穩壓電源的電源調節。

LMR51403 在 400kHz 和 1.1MHz 開關頻率下工作，以支持使用相對較小的電感器以優化設計尺寸。LMR51403具有脈沖頻率調制（PFM 版本），可在輕負載下實現高效率，強制脈寬調制（FPWM 版本）可在整個負載范圍內實現恒定頻率和小輸出電壓紋波。軟啟動和補償電路在內部實現，這使得該器件可以使用最少的外部元件。
*附件：lmr51403.pdf

該器件具有內置保護功能，例如逐周期電流限制、打嗝模式短路保護和在功率耗散過大的情況下進行熱關斷。

特性

• 專為堅固耐用的工業應用而配置
  • 4V 至 42V 輸入電壓范圍
  • 高達 50V 的輸入瞬態保護
  • 300mA 連續輸出電流
  • 80ns 最小導通時間
  • 固定 400kHz 和 1.1MHz 開關頻率
  • –40°C 至 150°C 結溫范圍
  • 96% 最大占空比
  • 具有預偏置輸出的單調啟動
  • 帶打嗝模式的短路保護
  • 精確啟用
  • ±1.5% 容差電壓基準
• 設計尺寸小，易于使用
  • 集成同步整流
  • 內部補償，易于使用
  • SOT-23 封裝
• 引腳對引腳兼容封裝中的多種選項
  • PFM 和強制 PWM （FPWM） 選項

參數

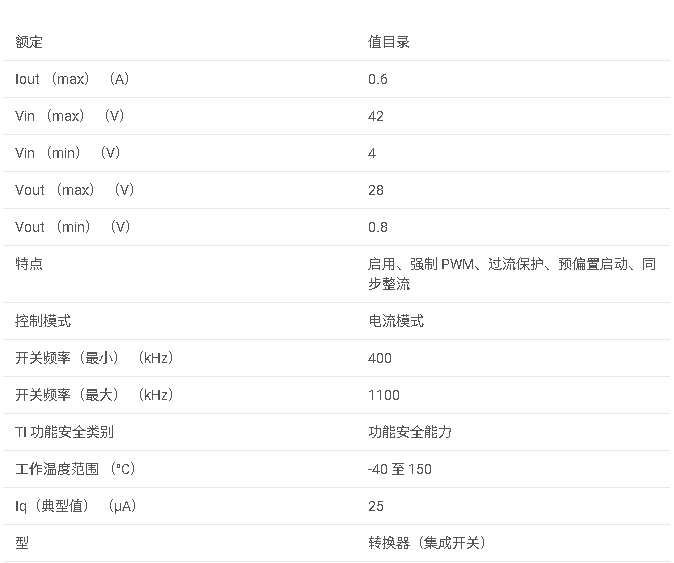

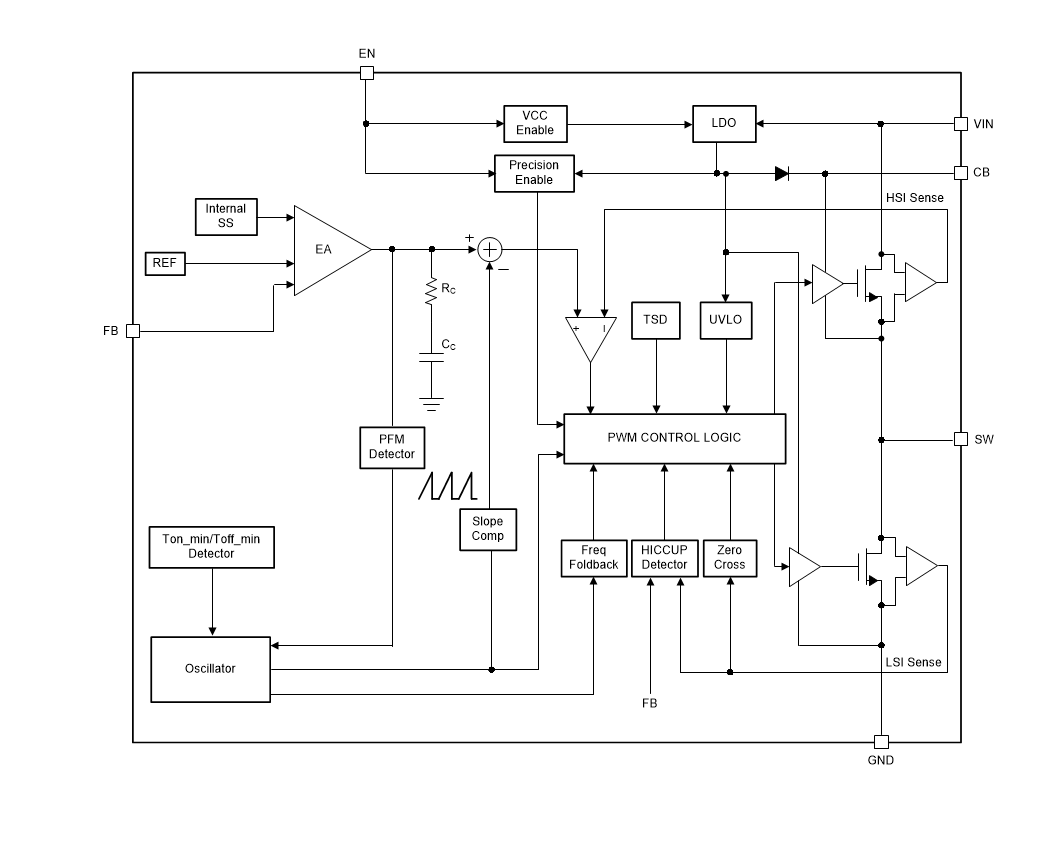

方框圖

1. 產品概述

LMR51403 是一款寬輸入電壓范圍（4V 至 42V）的同步降壓轉換器，提供高達 300mA 的連續輸出電流，適用于多種工業應用。

2. 主要特性

• ?寬輸入電壓范圍?：4V 至 42V，帶輸入瞬態保護至 50V。
• ?高輸出電流?：連續輸出電流高達 300mA。
• ?高效率?：支持脈沖頻率調制（PFM）和強制脈沖寬度調制（FPWM）模式，實現高效能。
• ?固定開關頻率?：400kHz 和 1.1MHz。
• ?功能安全?：提供文檔支持功能安全系統設計。
• ?熱保護?：具有熱關斷和過流保護功能。
• ?小尺寸封裝?：SOT-23 封裝，尺寸為 2.90mm × 2.80mm。

3. 應用領域

• 大型家用電器
• PLC、DCS 和 PAC
• 智能電表
• 電源傳輸

4. 功能描述

• ?同步整流?：集成同步整流功能，提高效率。
• ?內部補償?：減少外部元件數量，簡化設計。
• ?軟啟動?：內置軟啟動電路，減少啟動時的浪涌電流。
• ?使能控制?：精確使能輸入，允許可調欠壓鎖定（UVLO）。
• ?短路保護?：具有打嗝模式短路保護功能。

5. 電氣特性

• ?供電電流?：在 FPWM 操作模式下，VIN 靜態電流為 420μA。
• ?開關頻率?：CCM 操作模式下，X 版本為 340kHz 至 460kHz，Y 版本為 935kHz 至 1.265MHz。
• ?熱關斷閾值?：結溫升至 165°C 時觸發熱關斷。

6. 設計與應用

• ?輸出電壓設置?：通過外部電阻分壓器設置輸出電壓。
• ?電感選擇?：提供了電感選擇的計算方法和推薦值。
• ?電容選擇?：詳細說明了輸入、輸出和自舉電容的選擇標準。
• ?布局指南?：提供了 PCB 布局建議，以優化性能和減少 EMI。

7. 文檔與支持

• ?相關文檔?：提供了與 LMR51403 相關的應用報告和設計資源鏈接。
• ?設計工具?：支持使用 WEBENCH Power Designer 創建自定義設計。
• ?支持資源?：包括 TI E2E 支持論壇，可獲取快速、經驗證的答案和設計幫助。
