基于STM32 HAL庫與標準庫的ESP8266接入機智云方案(一)

機智云 ? 2025-05-28 18:02 ? 次閱讀


最近在項目中需要進行物聯網云平臺對接,之前我找到了一些資料,發現機智云是一個不錯的平臺。機智云的資料豐富,且操作簡便,可以根據MCU自動生成代碼,直接使用或者稍微移植一下即可適配其他型號,非常適合新手。在實際的開發和移植過程中,還是會遇到不少問題,當前機智云平臺自動生成的代碼與網上的一些舊的教程有差異。現在,我將自己成功的開發經驗總結出來,手把手教大家如何進行移植!


資料下載

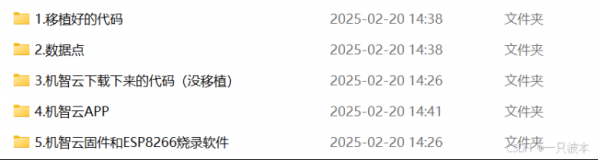

通過網盤分享的文件:手把手連接使用機智云教程資料


--來自百度網盤超級會員v4的分享








硬件準備


1.1、主要材料準備


1、STM32F103 :機智云提供的模版為F103C8,我使用的就是F103C8T6,實際移植中沒有任何問題,其他型號移植一樣操作即可。

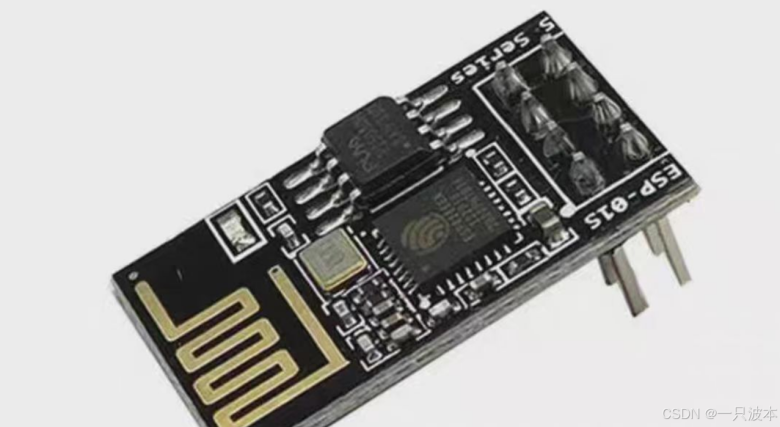

2、ESP8266 :我使用的是安信可的ESP12F芯片,大家也可以使用其他的ESP01S芯片,只是燒錄時有一定的區別,在燒錄章節會提到(基本上只要是ESP8266都可以使用,不同的芯片只是燒錄方式不同)


3、CUBEMX:本文使用的是HAL庫開發,機智云提供的103C8模版為基于cubemx創建的hal庫代碼,如果要使用標準庫,選擇“其他平臺”生成代碼即可。


4、USB轉TTL:我使用的是CH340,用于燒錄機智云固件時,將模塊與電腦連接。這里最好選用帶有串口的下載器使用,因為燒寫固件時,需要用到多個VCC和GND。


5、串口調試助手:這里推薦使用SSCOM,我一般選擇使用XCOM,但是在本項目開發過程中,模塊會發送多包數據,XCOM v2.0沒有分包功能,使用過程中會很混亂,所以建議使用SSCOM。


6、面包板按鍵X2、LEDX1。






1.2、ESP8266固件燒錄

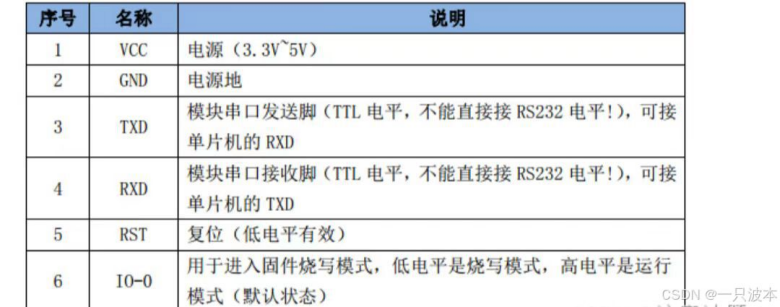

硬件連線:






RST不用接都可以!


固件下載方式:

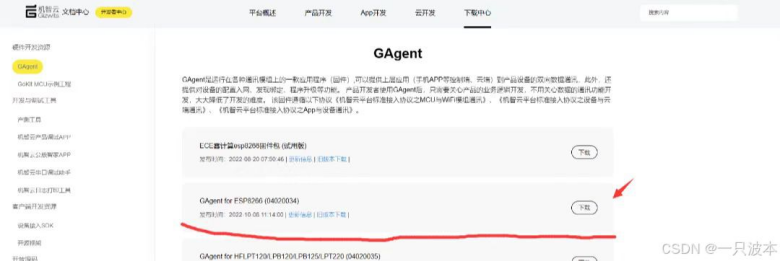

esp8266固件下載進入機智云官網->點擊開發者中心->點擊下載中心:






解壓后得到:

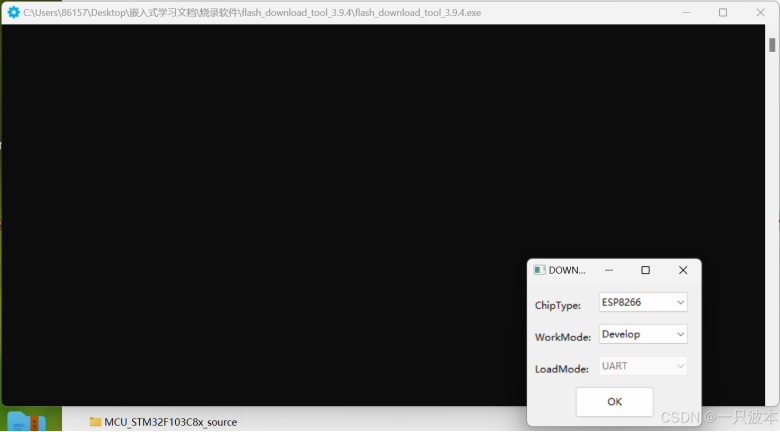

然后使用燒錄軟件燒錄即可:按照前面的要求接好線,選擇esp8266

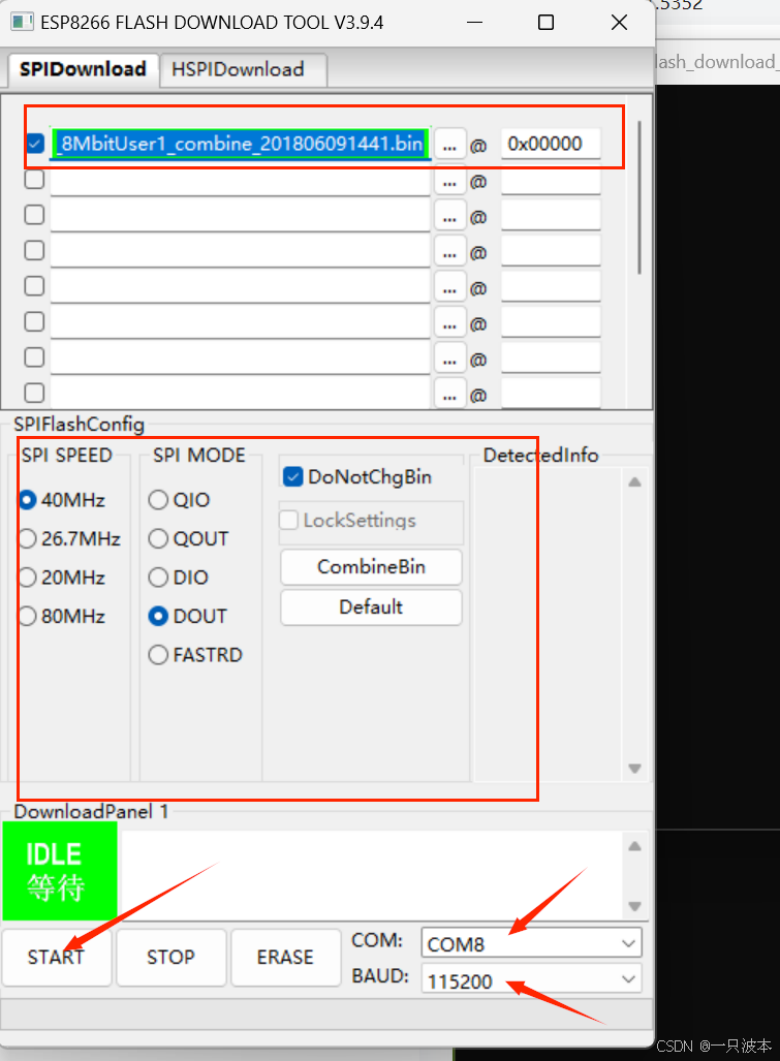

打開設備管理器查看com口:最后點擊開始即可






溫馨提示:如果點擊開始后,進度條一直卡著不動,拔插一下esp8266的3.3V即可



創建機智云客戶端


在創建客戶端之前,首先需要明確項目中哪些功能需要接入機智云(例如,LED控制、溫濕度上傳、二氧化碳濃度上傳等)。為了簡化演示,我將從最基礎的功能(如開關燈)開始,之后再逐步進行功能的擴展和優化。

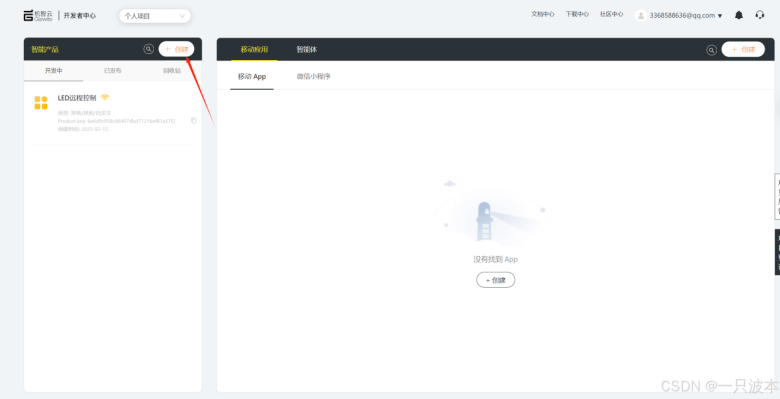

打開機智云官網 -> 點擊開發者中心并登錄 -> 點擊創建產品:

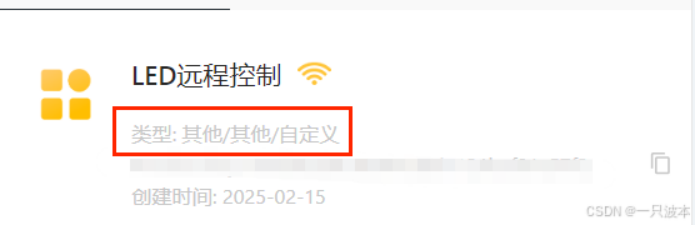

這里可以隨便選擇,我選擇的是自定義方案:

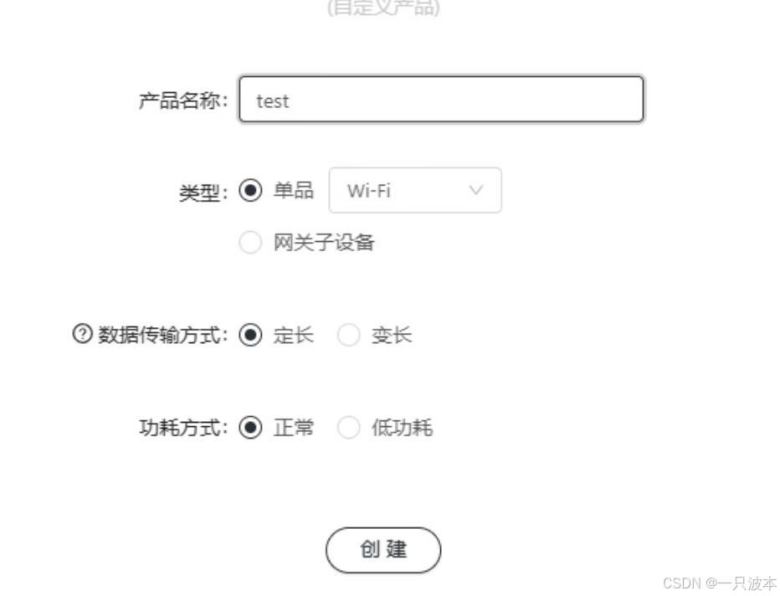

數據傳輸選擇定長,然后點擊創建

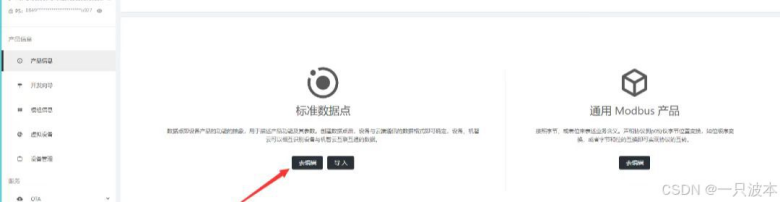

創建完成后,新建數據點,這里的數據點其實就是需要遠程的任務

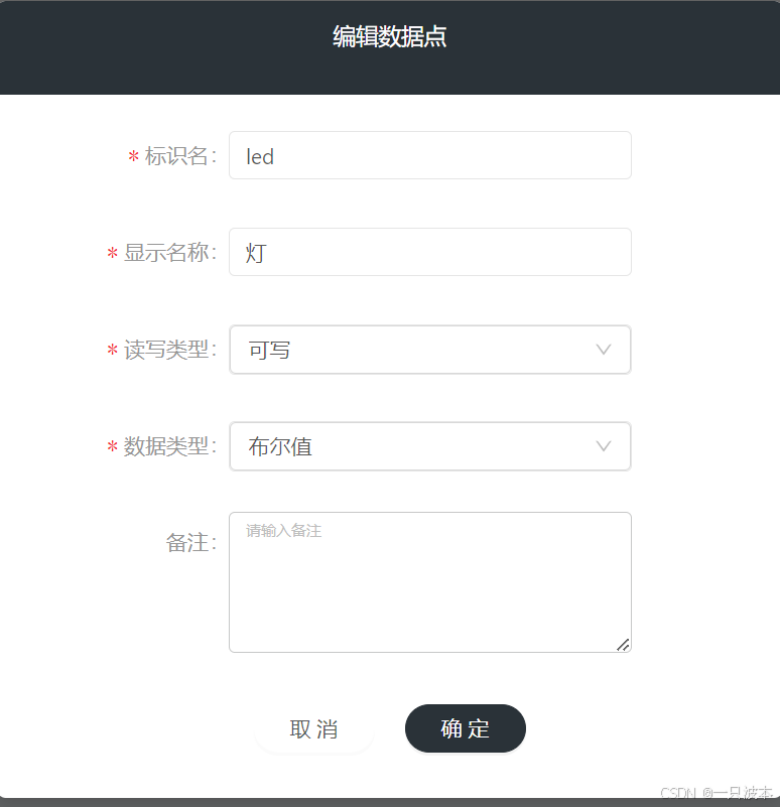

輸入相應的信息,我們需要控制LED燈,所以讀寫類型選擇可寫,數據類型是指我們發送到MCU的值是什么類型,這里選擇布爾型即可






這里我們就已經完成了項目的功能確認了,然后我們點擊虛擬設備,可以提前查看我們的客戶端界面是什么樣子的

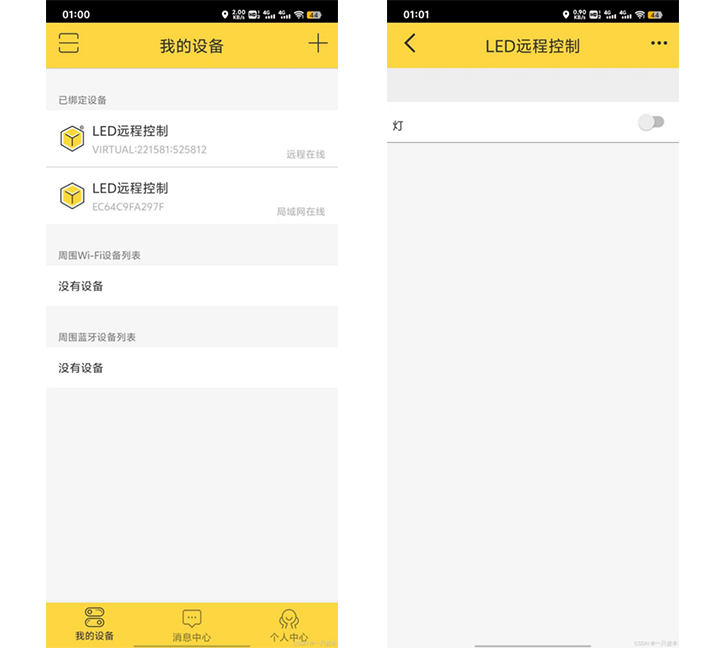

使用手機下載機智云APP后點擊左上角掃描電腦左上方的二維碼:







由于篇幅限制,接下來的內容將在下一篇中詳細講解,包括代碼下載、分析及直接使用這些代碼連接機智云。此外,我們還將討論如何移植HAL庫和標準庫,以確保與機智云的兼容性,從而幫助開發者更高效地完成項目的云平臺接入。
