第十五章 DAC (上篇)

1 DAC簡介

數字/模擬轉換模塊(DAC)是 12 位數字輸入，電壓輸出的數字/模擬轉換器。DAC 可以配置為 8 位或 12 位模式，也可以與 DMA 控制器配合使用。DAC 工作在 12 位模式時，數據可以設置成左對齊或右對。DAC 模塊有 2 個輸出通道，每個通道都有單獨的轉換器。在雙 DAC 模式下，2 個通道可以獨立地進行轉換，也可以同時進行轉換并同步地更新 2 個通道的輸出。DAC 可以通過引腳輸入參考電壓 VREF+以獲得更精確的轉換結果。

2 DAC主要特征

?2 個 DAC 轉換器：每個轉換器對應 1 個輸出通道

?8 位或者 12 位單調輸出

?12 位模式下數據左對齊或者右對齊

?同步更新功能

?噪聲波形生成

?三角波形生成

?雙 DAC 通道同時或者分別轉換

?每個通道都有 DMA 功能

?外部觸發轉換

?輸入參考電壓 VREF+

DAC通道模塊框圖如下：

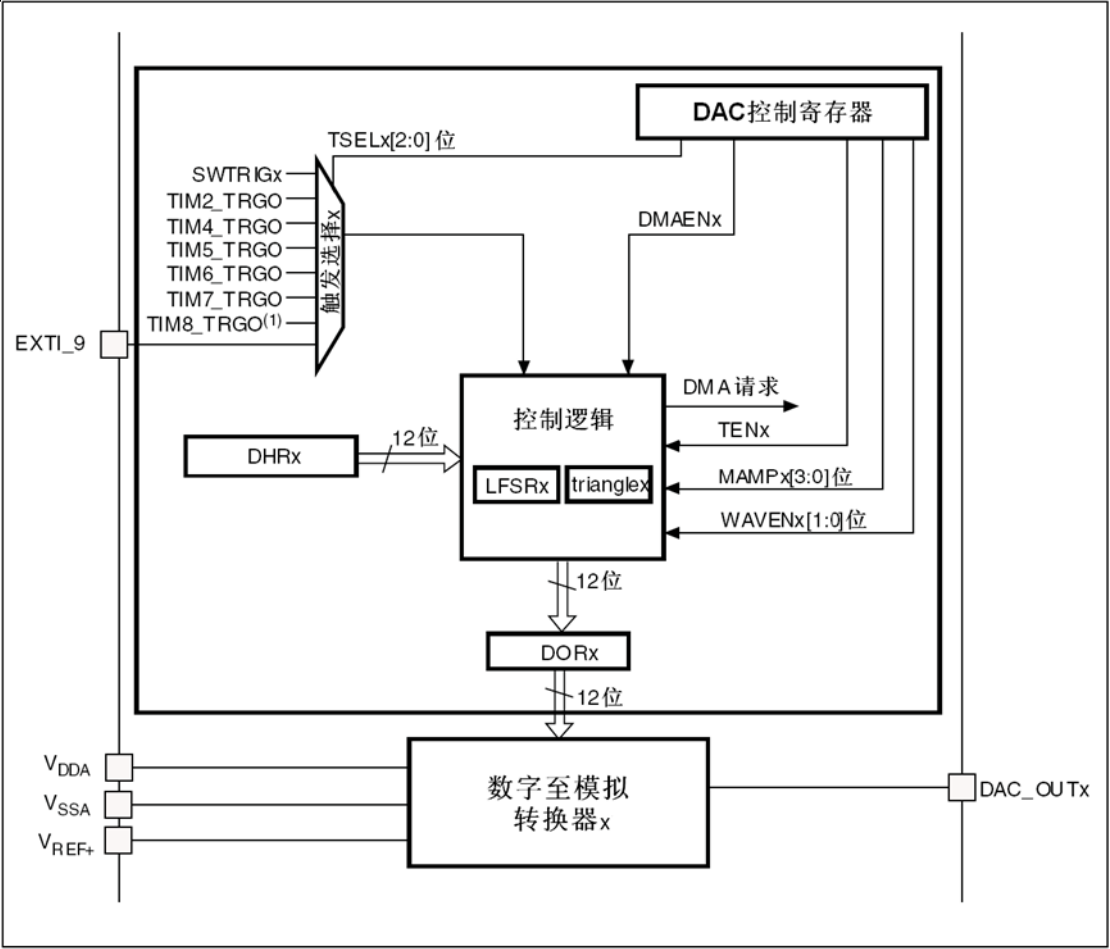

DAC 通道模塊框圖

名稱	型號類型	注釋
VREF+	輸入，正模擬參考電壓	DAC使用的高端/正極參考電壓，2.4V≤VREF+≤VDDA(3.3V)
VDDA	輸入，模擬電源	模擬電源
VSSA	輸入，模擬電源地	模擬電源的地線
DAC_OUTx	模擬輸出信號	DAC通道x的模擬輸出

注意： 一旦使能 DACx 通道，相應的 GPIO 引腳(PA4 或者 PA5)就會自動與 DAC 的模擬輸出相連(DAC_OUTx)。為了避免寄生的干擾和額外的功耗，引腳 PA4 或者 PA5 在之前應當設置成模擬輸入(AIN)。

3 DAC功能描述

3.1 使能DAC通道

將 DAC_CR 寄存器的 ENx 位置'1'即可打開對 DAC 通道 x 的供電。經過一段啟動時間 tWAKEUP，DAC 通道 x 即被使能。注意： ENx 位只會使能 DAC 通道 x 的模擬部分，即便該位被置'0'，DAC 通道 x 的數字部分仍然工作

3.2 使能DAC輸出緩存

DAC 集成了 2 個輸出緩存，可以用來減少輸出阻抗，無需外部運放即可直接驅動外部負載。每個DAC 通道輸出緩存可以通過設置 DAC_CR 寄存器的 BOFFx 位來使能或者關閉。

3.3 DAC數據格式

根據選擇的配置模式，數據按照下文所述寫入指定的寄存器：

?單 DAC 通道 x，有 3 種情況：

······8 位數據右對齊：用戶須將數據寫入寄存器 DAC_DHR8Rx[7:0]位(實際是存入寄存器DHRx[11:4]位)

······12位數據左對齊：用戶須將數據寫入寄DAC_DHR12Lx[15:4]位(實際是存入寄存器DHRx[11:0]位)

······12 位數據右對齊：用戶須將數據寫入寄存器 DAC_DHR12Rx[11:0]位(實際是存入寄存器DHRx[11:0]位)

根據對 DAC_DHRyyyx 寄存器的操作，經過相應的移位后，寫入的數據被轉存到 DHRx 寄存器中(DHRx 是內部的數據保存寄存器 x)。隨后，DHRx 寄存器的內容或被自動地傳送到 DORx 寄存器，或通過軟件觸發或外部事件觸發被傳送到 DORx 寄存器。

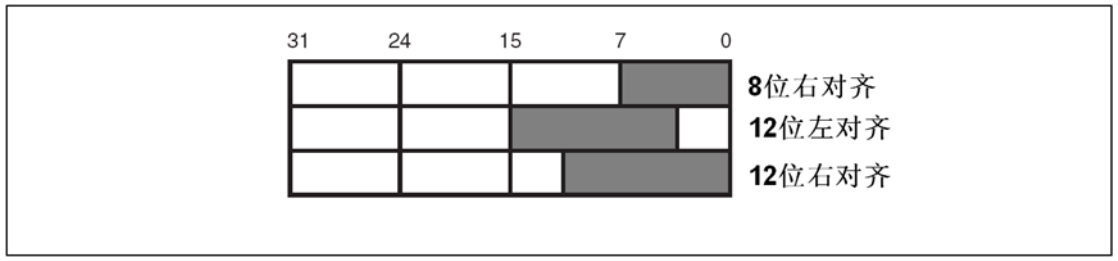

單 DAC 通道模式的數據寄存器

?雙 DAC 通道，有 3 種情況：

······8 位數據右對齊：用戶須將 DAC 通道 1 數據寫入寄存器 DAC_DHR8RD[7:0]位(實際是存入寄存器 DHR1[11:4]位)，將 DAC 通道 2 數據寫入寄存器DAC_DHR8RD[15:8]位(實際是存入寄存器 DHR2[11:4]位)

·······12 位數據左對齊：用戶須將 DAC 通道 1 數據寫入寄存器 DAC_DHR12LD[15:4]位(實際是存入寄存器 DHR1[11:0]位)，將 DAC 通道 2 數據寫入寄存器 DAC_DHR12LD[31:20]位(實際是存入寄存器 DHR2[11:0]位)

·······12 位數據右對齊：用戶須將 DAC 通道 1 數據寫入寄存器 DAC_DHR12RD[11:0]位(實際是存入寄存器 DHR1[11:0]位)，將 DAC 通道 2 數據寫入寄存器 DAC_DHR12RD[27:16]位(實際是存入寄存器 DHR2[11:0]位)

根據對 DAC_DHRyyyD 寄存器的操作，經過相應的移位后，寫入的數據被轉存到 DHR1 和 DHR2 寄存器中(DHR1 和 DHR2 是內部的數據保存寄存器 x)。隨后，DHR1 和 DHR2 的內容或被自動地傳送到 DORx 寄存器，或通過軟件觸發或外部事件觸發被傳送到 DORx 寄存器。

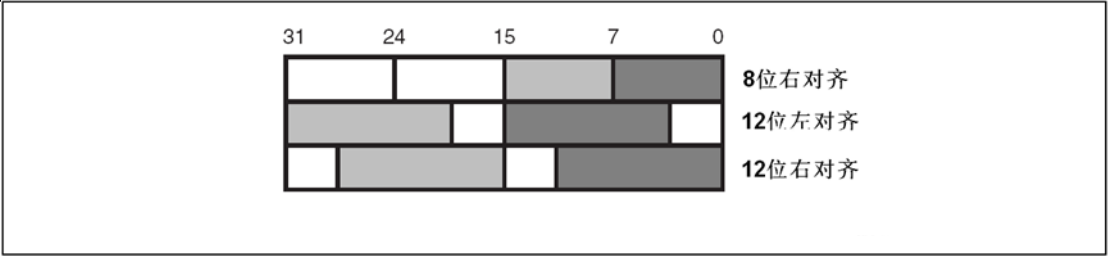

雙 DAC 通道模式的數據寄存器

3.4 DAC轉換

不能直接對寄存器 DAC_DORx 寫入數據，任何輸出到 DAC 通道 x 的數據都必須寫入 DAC_DHRx 寄存器(數據實際寫入DAC_DHR8Rx、DAC_DHR12Lx、DAC_DHR12Rx、DAC_DHR8RD、DAC_DHR12LD、或者 DAC_DHR12RD 寄存器)。

如果沒有選中硬件觸發(寄存器 DAC_CR1 的 TENx 位置'0')，存入寄存器 DAC_DHRx 的數據會在一個 APB1 時鐘周期后自動傳至寄存器 DAC_DORx。如果選中硬件觸發(寄存器 DAC_CR1 的 TENx 位置'1')，數據傳輸在觸發發生以后 3 個 APB1 時鐘周期后完成。一旦數據從 DAC_DHRx 寄存器裝入 DAC_DORx 寄存器，在經過時間 tSETTLING 之后，輸出即有效，這段時間的長短依電源電壓和模擬輸出負載的不同會有所變化。

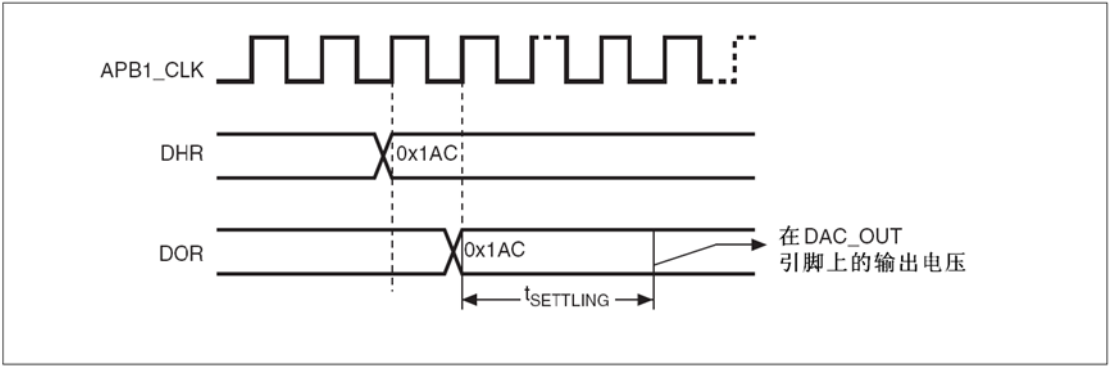

TEN=0 觸發失能時轉換的時間框圖

3.5 DAC輸出電壓

數字輸入經過 DAC 被線性地轉換為模擬電壓輸出，其范圍為 0 到 VREF+。

任一 DAC 通道引腳上的輸出電壓滿足下面的關系：

?DAC 輸出=VREFx(DOR/4095)。

3.6 選擇DAC觸發

如果 TENx 位被置 1，DAC 轉換可以由某外部事件觸發(定時器計數器、外部中斷線)。配置控制TSELx[2:0]可以選擇 8 個觸發事件之一觸發 DAC 轉換。

觸發源	類型	TSELx[2:0]
定時器 6TRGO 事件	來自片上定時器的內部信號	000
定時器 8TRGO 事件		001
定時器 7TRGO 事件		010
定時器 5TRGO 事件		011
定時器 2TRGO 事件		100

每次 DAC 接口偵測到來自選中的定時器 TRGO 輸出，或者外部中斷線 9 的上升沿，最近存放在寄存器 DAC_DHRx 中的數據會被傳送到寄存器 DAC_DORx 中。在 3 個 APB1 時鐘周期后，寄存器DAC_DORx 更新為新值。

如果選擇軟件觸發，一旦 SWTRIG 位置'1'，轉換即開始。在數據從 DAC_DHRx 寄存器傳送到DAC_DORx 寄存器后，SWTRIG 位由硬件自動清'0'。

注意： 1.不能在 ENx 為'1'時改變 TSELx[2:0]位。2.如果選擇軟件觸發，數據從寄存器 DAC_DHRx 傳送到寄存器 DAC_DORx 只需要一個 APB1 時鐘周期。

3.7 DMA請求

任一 DAC 通道都具有 DMA 功能。2 個 DMA 通道可分別用于 2 個 DAC 通道的 DMA 請求。如果DMAENx 位置'1'，一旦有外部觸發(而不是軟件觸發)發生，則產生一個 DMA 請求，然后DAC_DHRx 寄存器的數據被傳送到 DAC_DORx 寄存器。

在雙 DAC 模式下，如果 2 個通道的 DMAENx 位都為'1'，則會產生 2 個 DMA 請求。如果實際只需要一個 DMA 傳輸，則應只選擇其中一個 DMAENx 位置'1'。這樣，程序可以在只使用一個 DMA 請求，一個DMA 通道的情況下，處理工作在雙 DAC 模式的 2 個 DAC 通道。DAC 的 DMA 請求不會累計，因此如果第 2 個外部觸發發生在響應第 1 個外部觸發之前，則不能處理第 2 個 DMA 請求，也不會報告錯誤。

3.8 噪聲生成

可以利用線性反饋移位寄存器(Linear Feedback Shift Register LFSR)產生幅度變化的偽噪聲。設置WAVE[1:0]位為'01'選擇DAC噪聲生成功能。寄存器LFSR的預裝入值為0xAAA。按照特定算法，在每次觸發事件后 3 個 APB1 時鐘周期之后更新該寄存器的值。

DACLFSR 寄存器算法

設置 DAC_CR 寄存器的 MAMPx[3:0]位可以屏蔽部分或者全部 LFSR 的數據，這樣的得到的 LSFR 值與 DAC_DHRx 的數值相加，去掉溢出位之后即被寫入 DAC_DORx 寄存器。

如果寄存器 LFSR 值為 0x000，則會注入'1'(防鎖定機制)。將 WAVEx[1:0]位置'0'可以復位 LFSR 波形的生成算法。

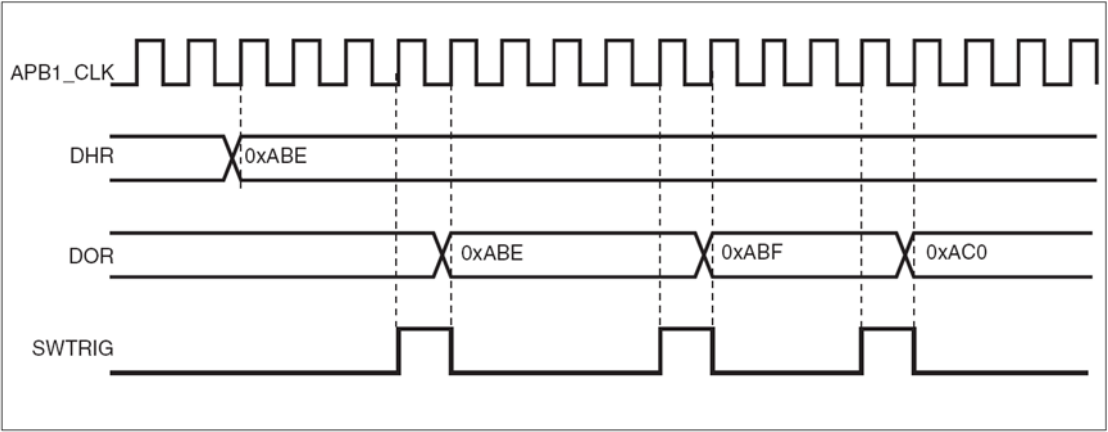

帶 LFSR 波形生成的 DAC 轉換(使能軟件觸發)

3.9 三角波生成

可以在 DC 或者緩慢變化的信號上加上一個小幅度的三角波。設置 WAVEx[1:0]位為'10'選擇 DAC 的三角波生成功能。設置 DAC_CR 寄存器的 MAMPx[3:0]位來選擇三角波的幅度。內部的三角波計數器每次觸發事件之后 3 個 APB1 時鐘周期后累加 1。計數器的值與 DAC_DHRx 寄存器的數值相加并丟棄溢出位后寫入 DAC_DORx 寄存器。在傳入 DAC_DORx 寄存器的數值小于 MAMP[3:0]位定義的最大幅度時，三角波計數器逐步累加。一旦達到設置的最大幅度，則計數器開始遞減，達到 0 后再開始累加，周而復始。

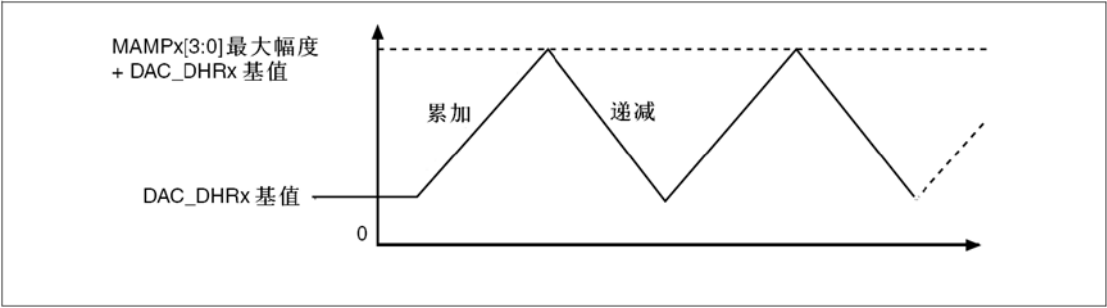

將 WAVEx[1:0]位置'0'可以復位三角波的生成。

DAC 三角波生成

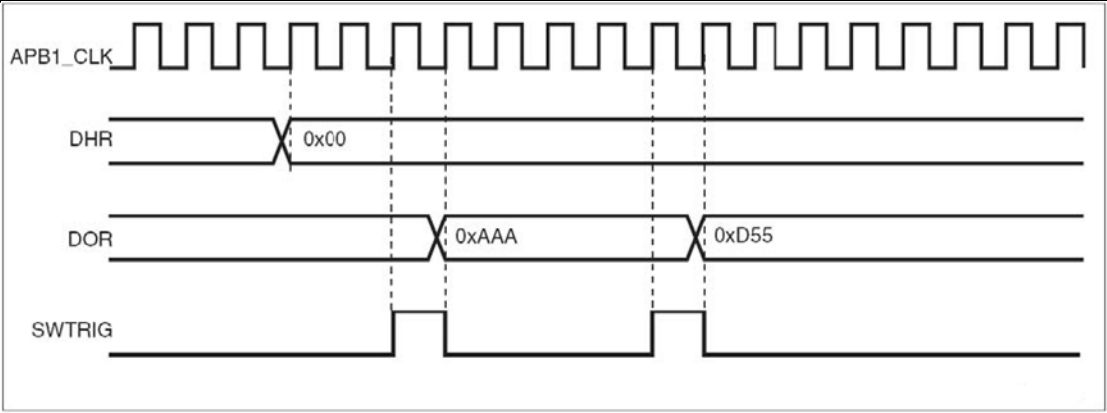

帶三角生成的 DAC 轉換(使能軟件觸發)

注意： 1.為了產生三角波，必須使能 DAC 觸發，即設 DAC_CR 寄存器的 TENx 位為'1'。

MAMP[3:0]位必須在使能 DAC 之前設置，否則其值不能修改。

4 雙DAC通道轉換

在需要 2 個 DAC 同時工作的情況下，為了更有效地利用總線帶寬，DAC 集成了 3 個供雙 DAC 模式使用的寄存器：DHR8RD、DHR12RD 和 DHR12LD，只需要訪問一個寄存器即可完成同時驅動 2 個DAC 通道的操作。

對于雙 DAC 通道轉換和這些專用寄存器，共有 11 種轉換模式可用。這些轉換模式在只使用一個DAC 通道的情況下，仍然可通過獨立的 DHRx 寄存器操作。

4.1 不使用波形發生器的獨立觸發

按照下列順序設置 DAC 工作在此轉換模式：

?分別設置 2 個 DAC 通道的觸發使能位 TEN1 和 TEN2 為'1'；

?通過設置 TSEL1[2:0]和 TSEL2[2:0]位為不同值，分別配置 2 個 DAC 通道的不同觸發源；

?將雙 DAC 通道轉換數據裝入所需的 DHR 寄存器(DHR12RD、DHR12LD 或 DHR8RD)。

當發生 DAC 通道 1 觸發事件時，(延遲 3 個 APB1 時鐘周期后)寄存器 DHR1 的值傳入寄存器DAC_DOR1。

當發生 DAC 通道 2 觸發事件時，(延遲 3 個 APB1 時鐘周期后)寄存器 DHR2 的值傳入寄存器DAC_DOR2。

4.2 使用相同LFSR的獨立觸發

按照下列順序設置 DAC 工作在此轉換模式：

?分別設置 2 個 DAC 通道的觸發使能位 TEN1 和 TEN2 為'1'；

?通過設置 TSEL1[2:0]和 TSEL2[2:0]位為不同值，分別配置 2 個 DAC 通道的不同觸發源；

?設置 2 個 DAC 通道的 WAVEx[1:0]位為”01”，并設置 MAMPx[3:0]為相同的 LFSR 屏蔽值；

?將雙 DAC 通道轉換數據裝入所需的 DHR 寄存器(DHR12RD、DHR12LD 或 DHR8RD)。

當發生 DAC 通道 1 觸發事件時，具有相同屏蔽的 LFSR1 計數器值與 DHR1 寄存器數值相加，(延遲3 個 APB1 時鐘周期后)結果傳入寄存器 DAC_DOR1，然后更新 LFSR1 計數器。當發生 DAC 通道 2 觸發事件時，具有相同屏蔽的 LFSR2 計數器值與 DHR2 寄存器數值相加，(延遲3 個 APB1 時鐘周期后)結果傳入寄存器 DAC_DOR2，然后更新 LFSR2 計數器。

4.3 使用不同LFSR的獨立觸發

按照下列順序設置 DAC 工作在此轉換模式：

?分別設置 2 個 DAC 通道的觸發使能位 TEN1 和 TEN2 為'1'；

?通過設置 TSEL1[2:0]和 TSEL2[2:0]位為不同值，分別配置 2 個 DAC 通道的不同觸發源；

?設置 2 個 DAC 通道的 WAVEx[1:0]位為”01”，并設 MAMPx[3:0]為不同的 LFSR 屏蔽值；

?將雙 DAC 通道轉換數據裝入所需的 DHR 寄存器(DHR12RD、DHR12LD 或者 DHR8RD)。

當發生 DAC 通道 1 觸發事件時，按照 MAMP1[3:0]所設屏蔽的 LFSR1 計數器值與 DHR1 寄存器數值相加，(延遲 3 個 APB1 時鐘周期后)結果傳入寄存器 DAC_DOR1，然后更新 LFSR1 計數器。當發生 DAC 通道 2 觸發事件時，按照 MAMP2[3:0]所設屏蔽的 LFSR2 計數器值與 DHR2 寄存器數值相加，(延遲 3 個 APB1 時鐘周期后)結果傳入寄存器 DAC_DOR2，然后更新 LFSR2 計數器。

4.4 產生相同三角波的獨立觸發

按照下列順序設置 DAC 工作在此轉換模式：

?分別設置 2 個 DAC 通道的觸發使能位 TEN1 和 TEN2 為'1'；

?通過設置 TSEL1[2:0]和 TSEL2[2:0]位為不同值，分別配置 2 個 DAC 通道的不同觸發源；

?設置 2 個 DAC 通道的 WAVEx[1:0]位為”1x”，并設 MAMPx[3:0]為相同的三角波幅值；

將雙 DAC 通道轉換數據裝入所需的 DHR 寄存器(DHR12RD、DHR12LD 或 DHR8RD)。

當發生 DAC 通道 1 觸發事件時，相同的三角波幅值加上 DHR1 寄存器的值，(延遲 3 個 APB1 時鐘周期后)結果傳入寄存器 DAC_DOR1，然后更新 DAC 通道 1 三角波計數器。

當發生 DAC 通道 2 觸發事件時，相同的三角波幅值加上 DHR2 寄存器的值，(延遲 3 個 APB1 時鐘周期后)結果傳入寄存器 DAC_DOR2，然后更新 DAC 通道 2 三角波計數器。

4.5 產生不同三角波的獨立觸發

按照下列順序設置 DAC 工作在此轉換模式：

?分別設置 2 個 DAC 通道的觸發使能位 TEN1 和 TEN2 為'1'；

?通過設置 TSEL1[2:0]和 TSEL2[2:0]位為不同值，分別配置 2 個 DAC 通道的不同觸發源；

?設置 2 個 DAC 通道的 WAVEx[1:0]位為'1x'，并設 MAMPx[3:0]為不同的三角波幅值。

?將雙 DAC 通道轉換數據裝入所需的 DHR 寄存器(DHR12RD、DHR12LD 或 DHR8RD)。

當發生 DAC 通道 1 觸發事件時，MAMP1[3:0]所設的三角波幅值加上 DHR1 寄存器數值，(延遲 3 個APB1 時鐘周期后)結果傳入寄存器 DAC_DOR1，然后更新 DAC 通道 1 三角波計數器。

當發生 DAC 通道 2 觸發事件時，MAMP2[3:0]所設的三角波幅值加上 DHR2 寄存器數值，(延遲 3 個APB1 時鐘周期后)結果傳入寄存器 DAC_DOR2，然后更新 DAC 通道 2 三角波計數器。

4.6 同時軟件啟動

按照下列過程設置 DAC 工作在此轉換模式：

?將雙 DAC 通道轉換數據裝入所需的 DHR 寄存器(DHR12RD、DHR12LD 或 DHR8RD)。在此配置下，一個 APB1 時鐘周期后，DHR1 和 DHR2 寄存器的數值即被分別傳入 DAC_DOR1 和DAC_DOR2 寄存器。

4.7 不使用波形發生器的同時觸發

按照下列順序設置 DAC 工作在此轉換模式：

?分別設置 2 個 DAC 通道的觸發使能位 TEN1 和 TEN2 為'1'；

?通過設置 TSEL1[2:0]和 TSEL2[2:0]位為相同值，分別配置 2 個 DAC 通道使用相同觸發源；

?將雙 DAC 通道轉換數據裝入所需的 DHR 寄存器(DHR12RD、DHR12LD 或 DHR8RD)。

當發生觸發事件時，(延遲 3 個 APB1 時鐘周期后)DHR1 和 DHR2 寄存器的數值分別傳入 DAC_DOR1和 DAC_DOR2 寄存器。

4.8 使用相同LFSR的同時觸發

按照下列順序設置 DAC 工作在此轉換模式：

?分別設置 2 個 DAC 通道的觸發使能位 TEN1 和 TEN2 為'1'；

?通過設置 TSEL1[2:0]和 TSEL2[2:0]位為相同值，分別配置 2 個 DAC 通道使用相同觸發源；

?設置 2 個 DAC 通道的 WAVEx[1:0]位為”01”，并設 MAMPx[3:0]為相同的 LFSR 屏蔽值；

?將雙 DAC 通道轉換數據裝入所需的 DHR 寄存器(DHR12RD、DHR12LD 或 DHR8RD)；

當發生觸發事件時，MAMP1[3:0]所設屏蔽的 LFSR1 計數器值與 DHR1 寄存器的數值相加，(延遲 3個 APB1 時鐘周期后)結果傳入 DAC_DOR1 寄存器，然后更新 LFSR1 計數器。同樣，MAMP1[3:0]所設屏蔽的 LFSR2 計數器值與 DHR2 寄存器的數值相加，(延遲 3 個 APB1 時鐘周期后)結果傳入寄存器 DAC_DOR2，然后更新 LFSR2 計數器。

4.9 使用不同LFSR的同時觸發

按照下列順序設置 DAC 工作在此轉換模式：

?分別設置 2 個 DAC 通道的觸發使能位 TEN1 和 TEN2 為'1'；

?通過設置 TSEL1[2:0]和 TSEL2[2:0]位為相同值，分別配置 2 個 DAC 通道使用相同觸發源；

?設置 2 個 DAC 通道的 WAVEx[1:0]位為'01'，并設 MAMPx[3:0]為不同的 LFSR 屏蔽值；

?將雙 DAC 通道轉換數據裝入所需的 DHR 寄存器(DHR12RD、DHR12LD 或 DHR8RD)。

當發生觸發事件時，具有相同屏蔽的 LFSR1 計數器值與 DHR1 寄存器數值相加，(延遲 3 個 APB1時鐘周期后)結果傳入寄存器 DAC_DOR1，然后更新 LFSR1 計數器。同時，具有相同屏蔽的 LFSR2 計數器值與 DHR2 寄存器數值相加，(延遲 3 個 APB1 時鐘周期后)結果傳入寄存器 DAC_DOR2，然后更新 LFSR2 計數器。

4.10 使用相同三角波發生器的同時觸發

按照下列順序設置 DAC 工作在此轉換模式：

?分別設置 2 個 DAC 通道的觸發使能位 TEN1 和 TEN2 為'1'：

?通過設置 TSEL1[2:0]和 TSEL2[2:0]位為相同值，分別配置 2 個 DAC 通道使用相同觸發源。

?設置 2 個 DAC 通道的 WAVEx[1:0]位為'1x'，并設 MAMPx[3:0]為相同的三角波幅值。將雙 DAC 通道轉換數據裝入所需的 DHR 寄存器(DHR12RD、DHR12LD 或 DHR8RD)。

當發生觸發事件時，相同的三角波幅值與 DHR1 寄存器數值相加，(延遲 3 個 APB1 時鐘周期后)結果傳入寄存器 DAC_DOR1，然后更新 LFSR1 計數器。同時，相同的三角波幅值與 DHR2 寄存器數值相加，(延遲 3 個 APB1 時鐘周期后)結果傳入寄存器DAC_DOR2，然后更新 LFSR2 計數器。

4.11 使用不同三角波發生器的同時觸發

按照下列順序設置 DAC 工作在此轉換模式：

?分別設置 2 個 DAC 通道的觸發使能位 TEN1 和 TEN2 為'1'：

?通過設置 TSEL1[2:0]和 TSEL2[2:0]位為相同值，分別配置 2 個 DAC 通道使用相同觸發源。

?設置 2 個 DAC 通道的 WAVEx[1:0]位為'1x'，并設 MAMPx[3:0]為不同的三角波幅值。

?將雙 DAC 通道轉換數據裝入所需的 DHR 寄存器(DHR12RD、DHR12LD 或 DHR8RD)。

當發生觸發事件時，MAMP1[3:0]所設的三角波幅值與 DHR1 寄存器數值相加，(延遲 3 個 APB1 時鐘周期后)結果傳入寄存器 DAC_DOR1，然后更新 LFSR1 計數器。同時，MAMP2[3:0]所設的三角波幅值與 DHR2 寄存器數值相加，(延遲 3 個 APB1 時鐘周期后)結果傳入寄存器 DAC_DOR2，然后更新 LFSR2 計數器。

5 例程設計

5.1 DAC_OutAudio例程

1.UART 模塊：配置 USART1，波特率為 115200，將printf輸出重定向到該串口，用于輸出系統時鐘信息與測試提示。

// UART初始化函數
void UART_Configuration(uint32_t bound)
{
    GPIO_InitTypeDef  GPIO_InitStructure;
    USART_InitTypeDef USART_InitStructure;

    // 使能USART1和GPIOA時鐘
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1 | RCC_APB2Periph_GPIOA, ENABLE);

    // 配置TX引腳(PA9)為復用推挽輸出
    GPIO_InitStructure.GPIO_Pin   = GPIO_Pin_9;
    GPIO_InitStructure.GPIO_Mode  = GPIO_Mode_AF_PP;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOA, &GPIO_InitStructure);

    // 配置RX引腳(PA10)為浮空輸入
    GPIO_InitStructure.GPIO_Pin  = GPIO_Pin_10;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
    GPIO_Init(GPIOA, &GPIO_InitStructure);

    // 配置串口參數：115200bps，8位數據，1位停止位
    USART_InitStructure.USART_BaudRate = bound;
    USART_InitStructure.USART_WordLength = USART_WordLength_8b;
    USART_InitStructure.USART_StopBits = USART_StopBits_1;
    USART_InitStructure.USART_Parity = USART_Parity_No;
    USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;

    USART_Init(USART1, &USART_InitStructure);
    USART_Cmd(USART1, ENABLE);
}

// 重定向printf函數到USART1
int SER_PutChar(int ch)
{
    while (!USART_GetFlagStatus(USART_TEST, USART_FLAG_TC)); // 等待發送完成
    USART_SendData(USART_TEST, (uint8_t)ch);
    return ch;
}

int fputc(int c, FILE *f)
{
    if (c == 'n') SER_PutChar('r'); // 自動添加回車符
    return SER_PutChar(c);
}

2.GPIO 模塊：使能 GPIOA 時鐘，把引腳 4 和 5 配置成模擬輸入模式，為 DAC 輸出做準備。

3.DAC 模塊：使能 DAC 時鐘，對 DAC 通道 1 和通道 2 進行初始化，設置初始輸出值，將觸發源設為定時器 2 的觸發輸出，同時使能 DMA 請求。

4.定時器模塊：使能定時器 2 時鐘，配置其參數以產生 8kHz 的更新事件，將更新事件選為觸發輸出。

5.DMA 模塊：使能 DMA2 時鐘，配置通道 4 和通道 3，將Sine12bit數組的數據循環傳輸到 DAC2 和 DAC1 的數據寄存器。

void DMA_Configuration(void)
{
    DMA_InitTypeDef DMA_InitStructure;

    // 使能DMA2時鐘
    RCC_AHBPeriphClockCmd(RCC_AHBPeriph_DMA2, ENABLE);

    // 配置DMA2通道4（DAC2）
    DMA_InitStructure.DMA_PeripheralBaseAddr = DAC2_DHR12RD_ADDRESS; // DAC2數據寄存器地址
    DMA_InitStructure.DMA_MemoryBaseAddr = (uint32_t)&Sine12bit;      // 數據源：正弦波數組
    DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralDST;                // 內存到外設
    DMA_InitStructure.DMA_BufferSize = DATA_LEN;                      // 傳輸長度
    DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Enable;           // 內存地址遞增
    DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_HalfWord; // 16位數據
    DMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize_HalfWord;
    DMA_InitStructure.DMA_Mode = DMA_Mode_Circular;                   // 循環模式
    DMA_Init(DMA2_Channel4, &DMA_InitStructure);
    DMA_Cmd(DMA2_Channel4, ENABLE);

    // 配置DMA2通道3（DAC1，參數與通道4相同）
    DMA_InitStructure.DMA_PeripheralBaseAddr = DAC1_DHR12RD_ADDRESS;
    DMA_Init(DMA2_Channel3, &DMA_InitStructure);
    DMA_Cmd(DMA2_Channel3, ENABLE);
}

數據轉換模塊：把 8 位數據轉換為 12 位數據，存于Sine12bit數組。

6 下載驗證

6.2 DAC_OutAudio例程

初始輸出

在 DAC 配置過程中，代碼會先將 DAC 通道 1 和通道 2 的輸出設置為一個初始值（代碼中設置為 3102）。因此，在程序啟動的瞬間，DAC 的兩個通道會輸出對應于該初始值的電壓信號。

在完成所有配置后，DMA 會將Sine12bit數組中的數據循環傳輸到 DAC 的數據寄存器，同時定時器 TIM2 會以 8kHz 的頻率產生觸發信號，觸發 DAC 進行數模轉換。因此，DAC 的兩個通道會持續輸出軟件生成的正弦波信號。

?頻率：由于定時器 TIM2 的周期設置為 8999，預分頻器設置為 0，所以定時器的更新頻率為 8kHz，這意味著 DAC 輸出的正弦波信號的頻率也為 8kHz。

?幅度：正弦波的幅度取決于Sine12bit數組中的數據，該數組中的數據是通過uint8_uint16函數將data數組中的 8 位數據轉換為 12 位數據得到的。
